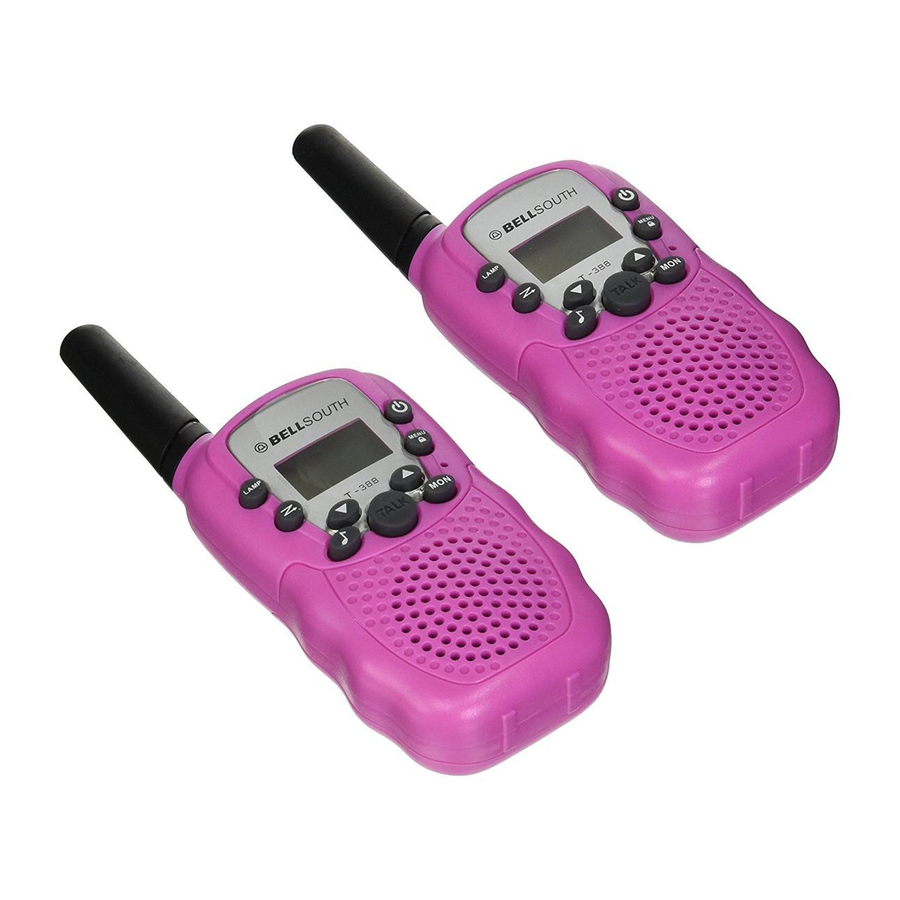

BellSouth AD-T388 mitmekanalilise raadiosaatja kasutusjuhend

See komplekt sisaldab 2 raadiosaatja seadet: need on sideseadmed, mis töötavad mobiilside raadiosagedustel. Neil on 8/20/22 (valikuline) kanalit ja taustavalgustusega LCD-ekraan, mis võimaldab teil suhelda mitme kilomeetri ulatuses tasuta (kuni 3 km avatud aladel)

MÄRKUS: Enne seadme kasutamist lugege need kasutusjuhendid hoolikalt läbi ja säilitage need edaspidiseks kasutamiseks!

ERI SOOVITUSED

• Kui teil on mingi isiklik meditsiiniseade, pidage enne kasutamist nõu arstiga.
• Põletuste ohu vältimiseks ärge kasutage seadet, kui antenn on mingil viisil kahjustatud.
• Ärge kasutage seadet potentsiaalselt plahvatusohtlikus keskkonnas (nt bensiinipumpade läheduses, paadi alumisel tekil või kütusehoidla või keemiatoodete läheduses). Kui reisite autos või jalgrattaga, peatuge enne seadme kasutamist. Lülitage seade välja, kui olete lennukis või haiglas. Ärge kunagi kasutage seadet raadio läheduses, et vältida häireid.
• Eemaldage patareid, kui seadet pikemat aega ei kasutata. Ärge kunagi segage kasutatud ja uusi patareisid. Asetage saatja ja antenn näost vähemalt 25 cm kaugusele. Suunake antenn ülespoole ja rääkige normaalselt. Puhastage seadet niiske lapiga. Vältige puhastusvahendite ja lahustite kasutamist.
• Ärge muutke seadet mingil viisil. Kahjustuste korral laske seade kvalifitseeritud spetsialistil üle kontrollida.
• Seadet ei saa kasutada hädaabiteenistustega ühenduse võtmiseks.

TOOTE KIRJELDUS

PIC 01

PIC 02

1. Antenn
2. RX ikoon - kuvatakse vastuvõtmisel
   TX ikoon - kuvatakse edastamisel
3. Helitugevuse indikaator
4. Reguleerimisnupp Üles (▲)
5. Pidev vastuvõtt (MON)
6. Sisse/välja nupp ()
7. Reguleerimisnupp Alla (▼)
8. Kõrvaklappide pesa
9. Kõlar
10. Mikrofon
11. Menüü:
    Sisenege menüü seadistustesse
12. Kõne nupp (CALL)
13. Klahviluku indikaator
14. Aku taseme indikaator
15. Vajuta rääkimiseks (TALK) nupp
16. VOX indikaator
17. Skaneerimise indikaator:
    Kuvatakse skaneerimisrežiimi ajal
18. Kanali/menüü üksuse indikaator
19. CTCSS / Menüü valik - väärtus
20. Lambi nupp
21. Skaneerimise nupp
22. Lamp
23. Vöö külge kinnitamise klamber
24. Vöö kinnitus
25. Patareid (ei kuulu komplekti)
26. Patareipesa

ENNE KASUTAMIST

Patareide seadmesse sisestamiseks eemaldage esmalt vöö kinnitus: tõstke kinnitusklamber (23) üles ja vajutage vöö kinnitust ülespoole (24).
Avage patareipesa (26) ja sisestage 4 AAA patareid (25) (ei kuulu komplekti), tagades, et poolused on õigesti joondatud. Seejärel sulgege kaas.

TWINTALKERI KASUTAMINE

1. Seadme sisse/välja lülitamine: Seadmete sisse- või väljalülitamiseks hoidke sisse/välja nuppu (6) 3 sekundit all, kinnitamiseks kostab PIIP-heli.
2. Helitugevuse reguleerimine: Helitugevuse suurendamiseks vajutage üles reguleerimisnuppu ▲ (4) ja helitugevuse vähendamiseks vajutage alla nuppu ▼ (7).
   Märkus: helitugevuse tase (3) kuvatakse ekraanil.
3. Aku laetuse tase/aku tühjenemise indikaator
   Aku laetuse taset näitab ruutude arv, mis on LCD-ekraanil aku ikooni sees.
   Aku täis
   Aku 2/3 laetud
   Aku 1/3 laetud
   Aku tühi
   Kui aku laetuse tase on madal, vilgub aku ikoon ja kostab piiks, mis näitab, et patareid tuleb välja vahetada või laadida.
4. Suhtluse vastuvõtmine/edastamine:
   Seadmed on sisse lülitatuna režiimis "Vastuvõtt", st nad on valmis vastu võtma kõnet või heli, mis edastatakse aktiveeritud sagedusel. Kui vajutate helisignaali nuppu (12), lülitub seade režiimi "Edastus". Seejärel edastate helisignaali teisele seadmele.
   • Häälsõnumi saatmiseks vajutage nuppu TALK (15) ja rääkige mikrofoni (10). Hoidke nuppu all, kuni olete sõnumi edastamise lõpetanud. Hoidke mikrofoni näost vähemalt 5 cm kaugusel.
     Märkus:
   • Teine seade peab olema seatud samale kanalile ja sellel peab olema sama CTCSS-kood (vt punkti 7)
   • Kui edastus on lõppenud ja nuppu TALK (15) enam all ei hoita, kostab teisest seadmest heli (PIIP), mis näitab, et see seade on valmis edastama.
5. Kanalite muutmine
   • Vajutage üks kord nuppu MENU (11), ekraanil vilgub praegune kanali number.
   • Kanali muutmiseks vajutage nuppu - ▲ (4) või nuppu - ▼ (7).
   • Vajutage nuppu TALK (15), et kinnitada ja naasta ooterežiimi.
     Märkus: kui seadistamise ajal ei vajutata 15 sekundi jooksul ühtegi nuppu, naaseb seade ooterežiimi.
6. CTCSS (Continious Tone Coded Squelch System)
   Litsentsivabad raadiod, mis töötavad 462 MHz sagedusalas, nagu Twintalker, omavad 22 saadaolevat raadiokanalit. Kui teie naabruskonnas on palju raadiokasutajaid, on tõenäoline, et mõned neist kasutajatest töötavad samal raadiokanalil.
   Selle vältimiseks, et te ei saaks signaale teistelt kasutajatelt, on integreeritud alamkanalid.
   Kaks raadiot saavad omavahel suhelda ainult siis, kui nad töötavad samal raadiokanalil ja kui nad on valinud täpselt sama alamkanali. On kahte tüüpi alamkanaleid:
   • Continuous Tone Coded Squelch System (CTCSS)
     CTCSS-i kasutamisel edastatakse koos häälsignaaliga madala sagedusega toon (vahemikus 67 kuni 250 Hz). Valida saab 38 saadaoleva tooni vahel. Teil on vabadus valida üks neist 38 saadaolevast toonist. Tänu filtreerimisele ei ole need toonid üldiselt kuuldavad, seega ei häiri need sidet.
7. CTCSS
   • Vajutage kaks korda nuppu MENU (11): ekraanil vilgub praegune CTCSS-kood.
   • Teise koodi muutmiseks vajutage nuppu ▲ (4) või nuppu ▼ (7).
   • Vajutage nuppu TALK (15), et kinnitada ja naasta ooterežiimi.
     Märkus: CTCSS-i keelamiseks valige menüüs CTCSS-i jaoks kood "0F". Kui kirje on kinnitatud, kuvatakse "OF".
8. Monitor
   Saate kasutada monitori funktsiooni, et kontrollida nõrgemaid signaale praegusel kanalil.
   • Kanali jälgimise aktiveerimiseks vajutage nuppu MON.
   • Kanali jälgimise peatamiseks vajutage nuppu MON.
     Märkus: kanali jälgimise ajal ei kuula raadio vastuvõtuahel CTCSS-koode.
9. VOX-i valik
   Raadio on võimeline häälega aktiveeritud (VOX) edastuseks. VOX-režiimis edastab raadio signaali, kui selle aktiveerib teie hääl või muu teie ümber olev heli. VOX-režiimi ei soovitata, kui plaanite oma raadiot kasutada mürarikkas või tuulises keskkonnas.
   Märkus: VOX-režiim tühistatakse, kui vajutate nuppu TALK - "15".
   • Vajutage kolm korda nuppu MENU (11), ekraanil vilgub praegune VOX-i seadistus ja kuvatakse VOX-i ikoon.
   • VOX-i tundlikkuse taseme seadmiseks vahemikus 1 kuni 3 (tase 3 on kõige tundlikum tase) vajutage nuppu ▲ (4).
   • VOX-i väljalülitamiseks vajutage nuppu ▼ (7), kuni ekraanile ilmub "OF".
   • Vajutage nuppu TALK (15), et kinnitada ja naasta ooterežiimi.
10. Aktiivse raadiokanali skaneerimine
    • Vajutage nuppu SCAN (21): ekraanile ilmub funktsiooni "Scan" indikaator (17) ja kanal (18) skaneerib pidevalt 1 kuni 22.
    • Kanali skaneerimise alustamiseks 22 kuni 1 vajutage nuppu ▼ (7).
      Kui aktiivne kanal on leitud, skaneerimine peatub ja saate edastust kuulata.
      Kui edastus leitud kanalil peatub, jätkub skaneerimine automaatselt.
      MÄRKUS: Kui vajutate nuppu TALK (15) leitud kanali kuulamise ajal, naaseb raadio ooterežiimi leitud kanalil.
11. Kõnetoonid
    Kõnetoon hoiatab teisi, et soovite rääkima hakata.
    1. Kõnetooni seadistamine
       Twintalkeril on 10 kõnetooni.
       • Vajutage neli korda nuppu MENU (11), kuvatakse "CA" ja praegune kõnetoon vilgub.
       • Teise kõnetooni muutmiseks vajutage nuppu ▲ (4) või nuppu ▼ (7).
       • Vajutage nuppu TALK (15), et kinnitada ja naasta ooterežiimi.
    2. Kõnetooni saatmine
       Vajutage lühidalt nuppu CALL (12). Kõnetoon edastatakse määratud kanalil.
12. Klahviheli sisse/välja
    Kui nuppu vajutatakse, piiksub seade lühidalt.
    Klahviheli seadistamiseks.
    • Vajutage viis korda nuppu MENU (11). Kuvatakse "tO".
    • Klahvihelide lubamiseks (ON) vajutage ▲ või keelamiseks ▼ (OF).
    • Valiku kinnitamiseks ja ooterežiimi naasmiseks vajutage nuppu TALK (15).
13. Roger Beep sisse/välja
    Pärast nupu TALK vabastamist saadab seade välja roger piiksu, et kinnitada, et olete rääkimise lõpetanud.
    Roger Beepi seadistamiseks.
    • Vajutage kuus korda nuppu MENU (11). Kuvatakse "rO".
    • Roger Beepi lubamiseks (ON) vajutage ▲ või keelamiseks ▼ (OF).
    • Valiku kinnitamiseks ja ooterežiimi naasmiseks vajutage nuppu TALK (15).
14. Nupu lukustus
    • Nupu lukustusrežiimi aktiveerimiseks vajutage ja hoidke kaks sekundit all nuppu MENU (11). Nupu lukustuse ikoon kuvatakse LCD-ekraanil.
    • Nupu lukustuse deaktiveerimiseks vajutage ja hoidke uuesti kaks sekundit all nuppu MENU (11).
      Märkus: Nupp PTT (15), nupp CALL (12), nupp MON (5) ja sisse/välja nupp (6) on nupu lukustuse aktiveerimisel endiselt funktsionaalsed.
15. Ekraani taustavalgustus
    LCD-ekraani taustavalgustuse aktiveerimiseks vajutage mis tahes nuppu, välja arvatud nuppu MENU (11) või nuppu MON (5). LCD-taustavalgustus süttib 5 sekundiks.
16. Kõrvaklappide ühendus
    Twintalkerit saab kasutada koos kaasasolevate kõrvaklappidega.
    Pistik asub seadme ülemisel küljel (8).
    Sisestage kõrvaklappide pistik pistikusse (2,5 mm pesa).
    Kõrvaklappide väikesel nupul on sama funktsioon nagu seadme nupul TALK (15).
    Kui kasutate kõrvaklappide nuppu TALK (15), peate rääkimiseks kasutama ka kõrvaklappide mikrofoni.
    Märkus: Ärge ühendage teisi kõrvaklappe. See võib teie seadet kahjustada.
17. Aku säästmise funktsioon:
    Kui seadet pole 6 sekundit kasutatud, aktiveeritakse automaatselt säästurežiim. See ei mõjuta edastuste vastuvõtmist ja standardrežiim aktiveeritakse automaatselt uuesti niipea, kui signaal tuvastatakse.
18. SISSEEHITATUD TASKULAMP
    Lisafunktsioonina on teie raadiol sisseehitatud taskulamp, mida saab kasutada valgussignaalide saatmiseks või teie valgustusvajaduste jaoks.
19. Tehnilised andmed
    Kanalid: 22
    Alamkood: CTCSS 38
    Sagedus: 462,5625~467,7125MHz
    Ulatus: kuni 3 km (avatud ala)
    Aku: 4xAAA
    Edastusvõimsus: =< 500mW ERP
    Modulatsiooni tüüp: FM - F3E
    Kanali vahe: 25 kHz

Vanade elektri- ja elektroonikaseadmete kõrvaldamine (kehtib Euroopa Liidus ja teistes Euroopa riikides, kus on eraldi kogumissüsteemid) See sümbol tootel või selle pakendil näitab, et seda toodet ei tohi käidelda olmejäätmetena. Selle asemel tuleb see viia elektri- ja elektroonikaseadmete ringlussevõtu jaoks ettenähtud kogumispunkti. Tagades selle toote õige kõrvaldamise, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võivad tekkida selle toote ebaõige jäätmekäitluse tõttu. Materjalide ringlussevõtt aitab säästa loodusvarasid. Selle toote ringlussevõtu kohta lisateabe saamiseks võtke ühendust oma kohaliku linnavalitsuse või olmejäätmete kõrvaldamise teenistusega.

Kaasaskantava raadio kasutamine ja EME-ga kokkupuude

Antenni hooldus

Kasutage ainult kaasasolevat või heakskiidetud asendusantenni. ÄRGE hoidke antenni, kui raadio on "KASUTUSES". Antenni hoidmine mõjutab efektiivset ulatust.

Kahesuunalise raadio kasutamine

Kui kasutate oma raadiot traditsioonilise kahesuunalise raadiona, hoidke raadiot vertikaalses asendis, mikrofon 1 kuni 2 tolli (2,5 kuni 5 cm) kaugusel huultest.

Kehale kinnitatud kasutamine

Kui kannate edastamise ajal raadiot oma kehal, asetage raadio alati selle toote jaoks kaasasolevasse või heakskiidetud klambri, hoidiku, kabuuri, ümbrise või keharakmetesse. Kui te ei kasuta ühtegi kaasasolevat või heakskiidetud kehakinnitusega lisaseadet ja te ei kasuta raadiot tavalises kasutusasendis, veenduge, et raadio ja selle antenn oleksid edastamise ajal kehast vähemalt 1 tolli (2,5 cm) kaugusel.

Andmeside kasutamine

Vajaduse korral, kui kasutate raadio andmesidefunktsiooni koos lisakaabliga või ilma, asetage raadio ja selle antenn kehast vähemalt 1 tolli (2,5 cm) kaugusele.

Elektromagnetilised häired/ühilduvus

Märkus: Peaaegu iga elektroonikaseade on vastuvõtlik elektromagnetilistele häiretele (EMI), kui see on ebapiisavalt varjestatud, projekteeritud või muul viisil elektromagnetilise ühilduvuse jaoks konfigureeritud.

Rajatised

Elektromagnetiliste häirete ja/või ühilduvuskonfliktide vältimiseks lülitage oma raadio välja igas rajatises, kus postitatud teated teid seda tegema juhendavad. Haiglad või tervishoiuasutused võivad kasutada seadmeid, mis on tundlikud välise RF-energia suhtes.

Lennuk

Kui teid juhendatakse seda tegema, lülitage oma raadio välja, kui olete lennukis. Raadio kasutamine peab toimuma vastavalt kehtivatele eeskirjadele
lennufirma meeskonna juhiste kohaselt.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla BellSouth AD-T388 mitmekanalilise raadiosaatja kasutusjuhend
