BellSouth AD-T388 ko'p kanalli ratsiya qo'llanmasi

Mundarija

Ushbu to'plamga 2 ta ratsiya bloki kiradi: bular mobil radio chastotalarida ishlaydigan aloqa qurilmalaridir. Ular 8/20/22 (variant) kanallari, shuningdek, orqa yoritgichli LCD ekran bilan birga keladi, bu sizga bir necha kilometr masofada bepul aloqa qilish imkonini beradi (ochiq joylarda 3 km gacha)

DIQQAT: Iltimos, uskunani ishlatishdan oldin ushbu foydalanuvchi qo'llanmasini diqqat bilan o'qing va kelajakda murojaat qilish uchun saqlab qo'ying!

MUAYYAN TAVSIYALAR

  • Agar sizda biron bir shaxsiy tibbiy qurilma bo'lsa, ishlatishdan oldin shifokor bilan maslahatlashing.
  • Kuyish xavfini oldini olish uchun, agar antenna biron bir tarzda shikastlangan bo'lsa, qurilmani ishlatmang.
  • Qurilmani potentsial portlovchi muhitda ishlatmang (masalan, benzin nasoslari atrofida, qayiqning pastki qismida yoki yoqilg'i saqlash inshooti yoki kimyoviy mahsulotlar atrofida). Agar mashinada yoki velosipedda sayohat qilsangiz, qurilmani ishlatishdan oldin to'xtang. Agar samolyotda yoki kasalxonada bo'lsangiz, qurilmani o'chiring. Interferentsiyani oldini olish uchun qurilmani radio yaqinida hech qachon ishlatmang.
  • Agar qurilma uzoq vaqt davomida ishlatilmasa, batareyalarni olib tashlang. Hech qachon ishlatilgan va yangi batareyalarni aralashtirmang. Transmitter va antennani yuzingizdan kamida 25 sm uzoqlikda joylashtiring. Antennani yuqoriga yo'naltiring va normal gapiring. Qurilmani nam mato bilan tozalang. Tozalash vositalari va erituvchilardan foydalanishdan saqlaning.
  • Qurilmani hech qanday tarzda o'zgartirmang. Zarar yuzaga kelgan taqdirda, qurilmaning malakali mutaxassis tomonidan tekshirilishini ta'minlang.
  • Qurilma favqulodda xizmatlar bilan bog'lanish uchun ishlatilishi mumkin emas.

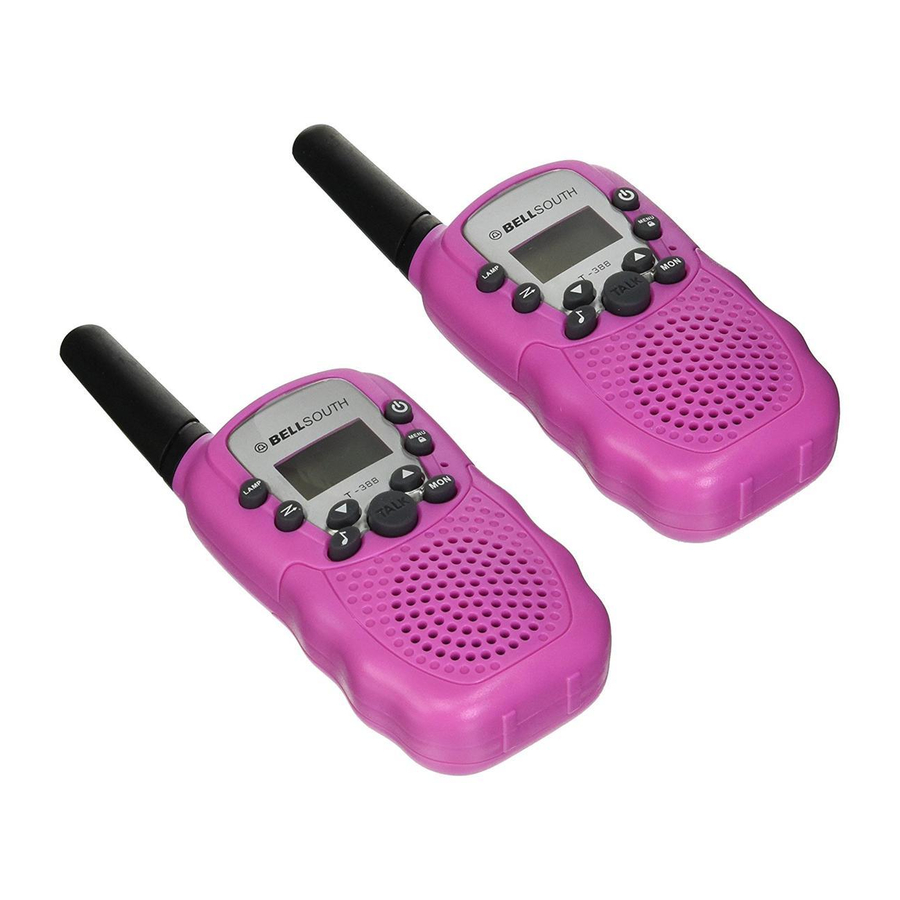

MAHSULOT TA'RIFI

PIC 01
PIC 01

PIC 02
PIC 02

  1. Antenna
  2. RX belgisi - Qabul qilishda ko'rsatiladi
    TX belgisi - Uzatishda ko'rsatiladi
  3. Ovoz balandligi ko'rsatkichi
  4. Yuqoriga sozlash tugmasi (▲)
  5. Doimiy qabul qilish (MON)
  6. Yoqish / o'chirish tugmasi()
  7. Pastga sozlash tugmasi (▼)
  8. Eshitish vositasi uchun uyasi
  9. Kalonka
  10. Mikrofon
  11. Menyu:
    Menyu sozlamalariga kiring
  12. Qo'ng'iroq tugmasi (CALL)
  13. Klaviatura qulfi ko'rsatkichi
  14. Batareya darajasi ko'rsatkichi
  15. Gapirish uchun bosing (TALK) tugmasi
  16. VOX ko'rsatkichi
  17. Skanerlash ko'rsatkichi:
    Skanerlash rejimida ko'rsatiladi
  18. Kanal/Menyu elementi ko'rsatkichi
  19. CTCSS / Menyu opsiyasi - qiymat
  20. Chiroq tugmasi
  21. Skanerlash tugmasi
  22. Chiroq
  23. Kamar qisqichi
  24. Kamar biriktirmasi
  25. Batareyalar (qo'shilmagan)
  26. Batareya bo'linmasi

FOYDALANISHDAN OLDIN

Qurilmalarga batareyalarni joylashtirish uchun avval kamar biriktirmasini olib tashlang: biriktirma qisqichini (23) ko'taring va kamar biriktirmasini yuqoriga bosing (24).
Batareya bo'linmasini (26) oching va 4 ta AAA batareyasini (25) (qo'shilmagan) joylashtiring, qutblar to'g'ri tekislanganligiga ishonch hosil qiling. Keyin qopqog'ini yoping.

TWINTALKERDAN FOYDALANISH

  1. Qurilmani yoqish/o'chirish: Qurilmalarni yoqish yoki o'chirish uchun yoqish/o'chirish tugmasini (6) 3 soniya bosib turing, tasdiqlash uchun BEEP (signal) ovozi eshitiladi.
  2. Ovoz balandligini sozlash: Ovoz balandligini oshirish uchun Yuqoriga sozlash tugmasini ▲ (4) bosing va ovoz balandligini kamaytirish uchun Pastga ▼ (7) tugmasini bosing.
    Eslatma: Ovoz balandligi darajasi (3) ekranda ko'rsatiladi.
  3. Batareya zaryadi darajasi/Batareya quvvati pastligi ko'rsatkichi
    Batareya zaryadi darajasi LCD ekrandagi batareya belgisining ichidagi kvadratlar soni bilan ko'rsatiladi.
    Batareya to'liq
    Batareya 2/3 zaryadlangan
    Batareya 1/3 zaryadlangan
    Batareya bo'sh
    Batareya zaryadi darajasi past bo'lganda, batareya belgisi miltillaydi va batareyalarni almashtirish yoki qayta zaryadlash kerakligini ko'rsatish uchun signal eshitiladi.
  4. Aloqalarni qabul qilish/uzatish:
    Qurilmalar yoritilganda "Qabul qilish" rejimida bo'ladi, ya'ni ular faollashtirilgan chastotada qo'ng'iroq yoki ovozni qabul qilishga tayyor. Qo'ng'iroq ohangi tugmasini (12) bosganingizda, qurilma "Uzatish" rejimiga o'tadi. Keyin siz boshqa qurilmaga ovoz signalini uzatasiz.
    • Ovozli xabar yuborish uchun TALK (GAPIRISH) tugmasini (15) bosing va mikrofon (10) ga gapiring. Xabaringizni uzatishni tugatmaguningizcha tugmani bosishda davom eting. Mikrofonni yuzingizdan kamida 5 sm uzoqlikda ushlab turing.
      Eslatma:
    • Boshqa qurilma bir xil kanalga o'rnatilgan bo'lishi va bir xil CTCSS kodini o'rnatgan bo'lishi kerak (7-bandga qarang)
    • Uzatish tugagandan so'ng va TALK (GAPIRISH) tugmasi (15) bosilmay qo'yganda, boshqa qurilma ushbu qurilma uzatishga tayyorligini ko'rsatish uchun ovoz (BEEP) chiqaradi.
  5. Kanallarni o'zgartirish
    • MENU (MENYU) tugmasini (11) bir marta bosing, joriy kanal raqami displeyda miltillaydi.
    • Kanalni o'zgartirish uchun - ▲ tugmasini (4) yoki - ▼ tugmasini (7) bosing.
    • Tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) - tugmasini (15) bosing.
      Eslatma: Agar sozlash vaqtida 15 soniya ichida hech qanday tugma bosilmasa, qurilma kutish rejimiga qaytadi.
  6. CTCSS (Doimiy ton kodlangan shovqinni bostirish tizimi)
    Twintalker kabi 462 MHz chastota diapazonida ishlaydigan litsenziyasiz radio 22 ta mavjud radio kanaliga ega. Agar sizning mahallangizda ko'plab radio foydalanuvchilari bo'lsa, ushbu foydalanuvchilarning ba'zilari bir xil radio kanalida ishlashi mumkin.
    Boshqa foydalanuvchilarning signallarini qabul qilmasligingiz uchun kichik kanallar integratsiya qilingan.
    Ikki radio faqat bir xil radio kanalida ishlayotgan va ular bir xil kichik kanalni tanlagan taqdirdagina bir-biri bilan aloqa qila oladi. Kichik kanallarning ikki turi mavjud:
    • Doimiy ton kodlangan shovqinni bostirish tizimi (CTCSS)
      CTCSS dan foydalanganda, ovoz signali bilan birga past chastotali ton (67 dan 250 Hz gacha) uzatiladi. Tanlash uchun 38 ta mavjud ton mavjud. Siz ushbu 38 ta mavjud tonlardan birini tanlashga haqlisiz. Filtrlash tufayli ushbu tonlar odatda eshitilmaydi, shuning uchun ular aloqaga xalaqit bermaydi.
  7. CTCSS
    • MENU (MENYU) -tugmasini (11) ikki marta bosing: Joriy CTCSS kodi displeyda miltillaydi.
    • Boshqa kodga o'tish uchun ▲ - tugmasini (4) yoki ▼ - tugmasini (7) bosing.
    • Tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) -tugmasini (15) bosing.
      Eslatma: CTCSS ni o'chirish uchun menyuda CTCSS uchun "0F" kodini tanlang. Kirish tasdiqlanganda, "OF" ko'rsatiladi.
  8. Kuzatuv
    Joriy kanalda zaifroq signallarni tekshirish uchun kuzatuv funksiyasidan foydalanishingiz mumkin.
    • Kanalni kuzatishni faollashtirish uchun MON-tugmasini bosing.
    • Kanalni kuzatishni to'xtatish uchun MON-tugmasini bosing.
      Eslatma: Kanalni kuzatish vaqtida Radioning qabul qiluvchi zanjiri CTCSS kodlarini tinglamaydi.
  9. VOX tanlovi
    Radio ovoz bilan faollashtirilgan (VOX) uzatishga qodir. VOX rejimida radio sizning ovozingiz yoki atrofingizdagi boshqa ovoz bilan faollashtirilganda signal uzatadi. Agar siz radiongizni shovqinli yoki shamolli muhitda ishlatmoqchi bo'lsangiz, VOX rejimida ishlash tavsiya etilmaydi.
    Eslatma: TALK (GAPIRISH) - "15" tugmasini bosganingizda VOX rejimi bekor qilinadi.
    • MENU (MENYU) - tugmasini (11) uch marta bosing, joriy VOX sozlamasi displeyda miltillaydi va VOX belgisi ko'rsatiladi.
    • VOX sezgirlik darajasini 1 dan 3 gacha (3-daraja eng sezgir daraja) o'rnatish uchun ▲-tugmasini (4) bosing.
    • VOXni o'chirish uchun displeyda "OF" paydo bo'lguncha ▼-tugmasini (7) bosing.
    • Tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) -tugmasini (15) bosing.
  10. Faol radio kanalini skanerlash
    • SCAN (SKANERLASH) -tugmasini (21) bosing: Ekranda "Scan (Skanerlash)" funksiyasi ko'rsatkichi (17) paydo bo'ladi va kanal (18) 1 dan 22 gacha doimiy ravishda skanerlanadi.
    • Kanalni skanerlashni 22 dan 1 gacha boshlash uchun ▼-tugmasini (7) bosing.
      Faol kanal topilgandan so'ng, skanerlash to'xtaydi va siz uzatishni tinglashingiz mumkin.
      Topilgan kanalda uzatish to'xtaganda, skanerlash avtomatik ravishda davom etadi.
      ESLATMA: Agar siz topilgan kanalni tinglayotganda TALK (GAPIRISH) tugmasini (15) bossangiz, Radio topilgan kanalda kutish rejimiga qaytadi.
  11. Qo'ng'iroq ohanglari
    Qo'ng'iroq ohangi boshqa odamlarga gaplashishni boshlamoqchi ekanligingizni bildiradi.
    1. Qo'ng'iroq ohangini o'rnatish
      Twintalkerda 10 ta qo'ng'iroq ohangi mavjud.
      • MENU (MENYU) - tugmasini (11) to'rt marta bosing, "CA" ko'rsatiladi va joriy qo'ng'iroq ohangi miltillaydi.
      • Boshqa qo'ng'iroq ohangiga o'tish uchun ▲-tugmasini (4) yoki ▼-tugmasini (7) bosing.
      • Tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) - tugmasini (15) bosing.
    2. Qo'ng'iroq ohangini yuborish
      CALL (QO'NG'IROQ) -tugmasini (12) qisqa vaqt bosing. Qo'ng'iroq ohangi o'rnatilgan kanalda uzatiladi.
  12. Tugma ohangi yoqish/o'chirish
    Tugma bosilganda, qurilma qisqa vaqt signal beradi.
    Tugma ohangini o'rnatish uchun.
    • MENU (MENYU) - tugmasini (11) besh marta bosing. "tO" ko'rsatiladi.
    • Tugma ohanglarini yoqish (ON) uchun ▲ ni yoki o'chirish uchun ▼ ni bosing(OF).
    • Tanlovingizni tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) - tugmasini (15) bosing.
  13. Roger signali yoqish/o'chirish
    TALK (GAPIRISH) -tugmasi qo'yib yuborilgandan so'ng, qurilma gapirishni to'xtatganingizni tasdiqlash uchun roger signalini yuboradi.
    Roger signalini o'rnatish uchun.
    • MENU (MENYU) - tugmasini (11) olti marta bosing. "rO" ko'rsatiladi.
    • Roger signalini yoqish (ON) uchun ▲ ni yoki o'chirish uchun ▼ ni bosing (OF).
    • Tanlovingizni tasdiqlash va kutish rejimiga qaytish uchun TALK (GAPIRISH) - tugmasini (15) bosing.
  14. Tugma qulfi
    • Tugma qulfi rejimini faollashtirish uchun MENU (MENYU) - tugmasini (11) ikki soniya bosib turing. Tugma qulfi belgisi LCD ekranda ko'rsatiladi.
    • Tugma qulfini o'chirish uchun MENU (MENYU) - tugmasini (11) yana ikki soniya bosib turing
      Eslatma: Tugma qulfi faollashtirilganda PTT - tugmasi (15), CALL (QO'NG'IROQ) -tugmasi (12), MON-tugmasi (5) va yoqish/o'chirish tugmasi (6) hali ham ishlaydi.
  15. Displeyning orqa yoritgichi
    LCD displeyning orqa yoritgichini faollashtirish uchun MENU (MENYU) - tugmasi (11) yoki MON-tugmasi (5) dan tashqari har qanday tugmani bosing. LCD orqa yoritgichi 5 soniya davomida yonadi.
  16. Eshitish vositasi ulanishi
    Twintalker bilan birga kelgan eshitish vositasi bilan ishlatilishi mumkin.
    Ulagich qurilmaning yuqori tomonida joylashgan (8).
    Eshitish vositasi vilkasini ulagichga (2,5 mm uyasi) joylashtiring.
    Eshitish vositasidagi kichik tugma qurilmadagi TALK (GAPIRISH) - tugmasi (15) bilan bir xil funktsiyaga ega
    Eshitish vositasidan TALK (GAPIRISH) - tugmasini (15) ishlatganingizda, gapirish uchun eshitish vositasidan mikrofonni ham ishlatishingiz kerak.
    Eslatma: Boshqa eshitish vositalarini ulamang. Bu sizning qurilmangizga zarar etkazishi mumkin.
  17. Batareyani tejash funksiyasi:
    Agar qurilma 6 soniya davomida ishlatilmagan bo'lsa, tejamkorlik rejimi avtomatik ravishda faollashtiriladi. Bu uzatishlarni qabul qilishga ta'sir qilmaydi va signal aniqlangandan so'ng standart rejim avtomatik ravishda qayta faollashtiriladi.
  18. O'RNATILGAN CHIROQ
    Qo'shimcha funksiya sifatida sizning Radiongizda yorug'lik signallarini yuborishda yoki yoritish ehtiyojlaringiz uchun ishlatilishi mumkin bo'lgan o'rnatilgan chiroq mavjud
  19. Texnik xususiyatlar
    Kanallar: 22
    Kichik kod: CTCSS 38
    Chastota: 462.5625~467.7125MHz
    Masofa: 3 km gacha (Ochiq maydon)
    Batareya: 4xAAA
    Uzatish quvvati: =< 500mW ERP
    Modulyatsiya turi: FM - F3E
    Kanal oralig'i: 25 kHz

Eski elektr va elektron jihozlarni utilizatsiya qilish (Evropa Ittifoqi va alohida yig'ish tizimlariga ega bo'lgan boshqa Evropa mamlakatlarida qo'llaniladi) Mahsulot yoki uning qadoqidagi ushbu belgi ushbu mahsulot maishiy chiqindi sifatida ko'rib chiqilmasligi kerakligini ko'rsatadi. Buning o'rniga u elektr va elektron jihozlarni qayta ishlash uchun tegishli yig'ish punktiga topshirilishi kerak. Ushbu mahsulotning to'g'ri utilizatsiya qilinishini ta'minlash orqali siz atrof-muhit va inson salomatligi uchun salbiy oqibatlarning oldini olishga yordam berasiz, aks holda ushbu mahsulotni noto'g'ri utilizatsiya qilish natijasida yuzaga kelishi mumkin. Materiallarni qayta ishlash tabiiy resurslarni saqlashga yordam beradi. Ushbu mahsulotni qayta ishlash haqida batafsil ma'lumot olish uchun mahalliy shahar ofisingizga yoki maishiy chiqindilarni utilizatsiya qilish xizmatiga murojaat qiling.

Portativ radio ishlashi va EME ta'siri

Antennaga g'amxo'rlik qilish

Faqatgina ta'minlangan yoki tasdiqlangan almashtirish antennasidan foydalaning. Radio "ISHDA" bo'lganda antennani ushlab turmang. Antennani ushlab turish samarali masofaga ta'sir qiladi.

Ikki tomonlama radio ishlashi

Radiongizni an'anaviy ikki tomonlama radio sifatida ishlatganda, radioni vertikal holatda ushlab turing, mikrofon lablardan 1 dan 2 dyuym (2,5 dan 5 sm) uzoqlikda bo'lsin.

Tanaga taqilgan holda ishlash

Agar siz uzatish vaqtida radioni tanangizga taqib yursangiz, har doim radioni ushbu mahsulot uchun ta'minlangan yoki tasdiqlangan qisqich, ushlagich, g'ilof, sumka yoki tana kamarga joylashtiring. Agar siz ta'minlangan yoki tasdiqlangan tana bilan taqiladigan aksessuarlardan birini ishlatmasangiz va radioni normal foydalanish holatida ushlab turmasangiz, uzatish vaqtida radio va uning antennasi tanangizdan kamida 1 dyuym (2,5 sm) uzoqlikda bo'lishini ta'minlang.

Ma'lumotlar bilan ishlash

Agar mavjud bo'lsa, radioning har qanday ma'lumotlar funksiyasidan aksessuar kabeli bilan yoki usiz foydalanganda, radioni va uning antennasini tanadan kamida 1 dyuym (2,5 sm) uzoqlikda joylashtiring.

Elektromagnit shovqin/moslik

Eslatma: Deyarli har bir elektron qurilma etarli darajada ekranlanmagan, mo'ljallanmagan yoki elektromagnit moslik uchun boshqacha tarzda sozlangan bo'lsa, elektromagnit shovqinga (EMI) moyil bo'ladi.

Inshootlar

Elektromagnit shovqin va/yoki moslik mojarolarini oldini olish uchun, sizga buni qilishni buyuradigan e'lonlar joylashtirilgan har qanday inshootda radiongizni o'chiring. Kasalxonalar yoki sog'liqni saqlash muassasalari tashqi RF energiyasiga sezgir bo'lgan uskunadan foydalanishi mumkin.

Samolyot

Bunday qilish buyurilganda, samolyotda bo'lganingizda radiongizni o'chiring. Radioning har qanday ishlatilishi tegishli qoidalarga muvofiq bo'lishi kerak
har bir aviakompaniya ekipaji ko'rsatmasi.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

BellSouth AD-T388 ko'p kanalli ratsiya qo'llanmasi ni yuklab olish
