BellSouth AD-T388 kelių kanalų racijos instrukcija

Šį rinkinį sudaro 2 racijos įrenginiai: tai yra ryšio įrenginiai, veikiantys mobiliųjų radijo dažniais. Juose yra 8/20/22 (pasirinktinai) kanalai, taip pat apšviestas LCD ekranas, leidžiantis nemokamai bendrauti kelis kilometrus (iki 3 km atvirose vietose)

PASTABA: Prieš naudodami įrangą, atidžiai perskaitykite šias vartotojo instrukcijas ir išsaugokite jas ateičiai!

KONKREČIOS REKOMENDACIJOS

• Jei nešiojatės kokį nors asmeninį medicinos prietaisą, prieš naudodami pasitarkite su gydytoju.
• Kad išvengtumėte nudegimų rizikos, nenaudokite prietaiso, jei antena yra kaip nors pažeista.
• Nenaudokite prietaiso potencialiai sprogioje aplinkoje (pvz., šalia degalų siurblių, apatiniame valties denyje arba šalia degalų saugyklos įrenginio ar cheminių produktų). Jei keliaujate automobiliu ar dviračiu, sustokite prieš naudodami prietaisą. Išjunkite prietaisą, jei esate lėktuve ar ligoninėje. Niekada nenaudokite prietaiso šalia radijo, kad išvengtumėte trukdžių.
• Išimkite baterijas, jei prietaisas nenaudojamas ilgą laiką. Niekada nemaišykite naudotų ir naujų baterijų. Padėkite siųstuvą ir anteną bent 25 cm atstumu nuo veido. Nukreipkite anteną į viršų ir kalbėkite normaliai. Nuvalykite prietaisą drėgna šluoste. Venkite valiklių ir tirpiklių naudojimo.
• Jokiu būdu nemodifikuokite prietaiso. Jei atsiranda žala, įsitikinkite, kad prietaisą patikrino kvalifikuotas specialistas.
• Prietaisas negali būti naudojamas norint susisiekti su pagalbos tarnybomis.

PREKĖS APRAŠYMAS

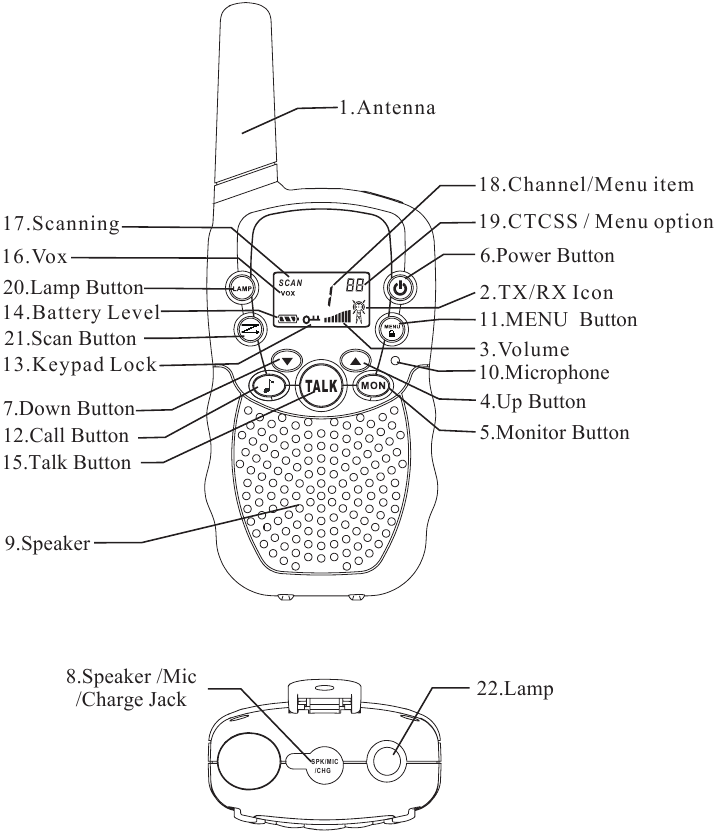

PIC 01

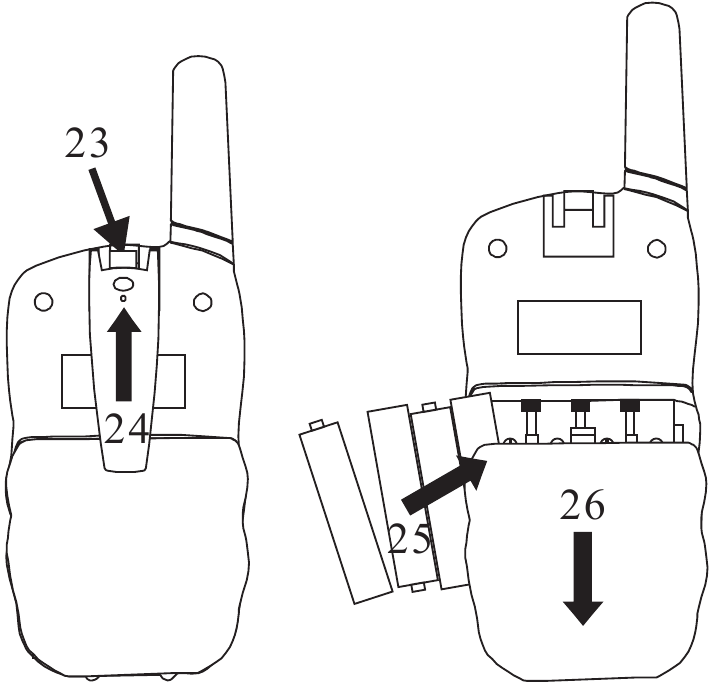

PIC 02

1. Antena
2. RX piktograma – rodoma priimant
   TX piktograma – rodoma perduodant
3. Garso lygio indikatorius
4. Reguliavimo mygtukas aukštyn (▲)
5. Nuolatinis priėmimas (MON)
6. Įjungimo / išjungimo mygtukas ()
7. Reguliavimo mygtukas žemyn (▼)
8. Ausinių lizdas
9. Garsiakalbis
10. Mikrofonas
11. Meniu:
    Įeikite į meniu nustatymus
12. Skambinimo mygtukas (CALL)
13. Klaviatūros užrakto indikatorius
14. Baterijos lygio indikatorius
15. Paspauskite, kad kalbėtumėte (TALK) mygtukas
16. VOX indikacija
17. Skenavimo indikacija:
    Rodoma skenavimo režimu
18. Kanalo / meniu elemento indikacija
19. CTCSS / meniu parinktis – reikšmė
20. Lempos mygtukas
21. Skenavimo mygtukas
22. Lempa
23. Diržo tvirtinimo spaustukas
24. Diržo tvirtinimas
25. Baterijos (nepridedamos)
26. Baterijų skyrius

PRIEŠ NAUDOJANT

Norėdami įdėti baterijas į įrenginius, pirmiausia nuimkite diržo tvirtinimo elementą: pakelkite tvirtinimo spaustuką (23) ir paspauskite diržo tvirtinimo elementą į viršų (24).
Atidarykite baterijų skyrių (26) ir įdėkite 4 AAA baterijas (25) (nepridedamos), užtikrindami, kad poliai būtų tinkamai sulygiuoti. Tada uždarykite dangtelį.

TWINTALKER NAUDOJIMAS

1. Įrenginio įjungimas / išjungimas: Norėdami įjungti arba išjungti įrenginius, palaikykite nuspaudę įjungimo / išjungimo mygtuką (6) 3 sekundes, kad patvirtintumėte, bus paleistas PYPTELĖJIMO garsas.
2. Garso reguliavimas: Norėdami padidinti garsumą, paspauskite reguliavimo mygtuką aukštyn ▲ (4), o norėdami sumažinti garsumą, paspauskite mygtuką žemyn ▼ (7).
   Pastaba: garso lygis (3) rodomas ekrane.
3. Baterijos įkrovos lygis / žemos baterijos indikacija
   Baterijos įkrovos lygis rodomas kvadratų skaičiumi, esančiu baterijos piktogramoje LCD ekrane.
   Baterija pilna
   Baterija įkrauta 2/3
   Baterija įkrauta 1/3
   Baterija tuščia
   Kai baterijos įkrovos lygis yra žemas, baterijos piktograma mirksės ir pasigirs pyptelėjimas, nurodantis, kad reikia pakeisti arba įkrauti baterijas.
4. Ryšių priėmimas / perdavimas:
   Įrenginiai yra "Priėmimo" (angl. "Reception") režime, kai jie yra apšviesti, t. y. jie yra pasirengę priimti skambutį arba garsą, perduodamą suaktyvintu dažniu. Kai paspausite skambučio tono mygtuką (12), įrenginys persijungs į "Perdavimo" (angl. "Transmission") režimą. Tada perduodate garso signalą į kitą įrenginį.
   • Norėdami nusiųsti balso pranešimą, paspauskite TALK mygtuką (15) ir kalbėkite į mikrofoną (10). Toliau spauskite mygtuką, kol baigsite perduoti pranešimą. Laikykite mikrofoną mažiausiai 5 cm atstumu nuo veido.
     Pastaba:
   • Kitas įrenginys turi būti nustatytas į tą patį kanalą ir turi būti nustatytas toks pat CTCSS kodas (žr. 7 punktą)
   • Kai perdavimas bus baigtas ir TALK mygtukas (15) nebebus laikomas nuspaustas, kitas įrenginys skleis garsą (PYPTELĖJIMĄ), nurodantį, kad šis įrenginys yra pasirengęs perduoti.
5. Kanalų keitimas
   • Vieną kartą paspauskite MENU mygtuką (11), ekrane mirksi dabartinis kanalo numeris.
   • Paspauskite mygtuką - ▲ (4) arba mygtuką - ▼ (7), kad pakeistumėte kanalą.
   • Paspauskite TALK mygtuką (15), kad patvirtintumėte ir grįžtumėte į budėjimo režimą.
     Pastaba: jei nustatymo metu per 15 sekundžių nepaspaudžiamas joks mygtukas, įrenginys grįš į budėjimo režimą.
6. CTCSS (nuolatinė tono koduota triukšmo slopinimo sistema)
   Licencijuoti radijo imtuvai, veikiantys 462 MHz dažnių juostoje, pavyzdžiui, "Twintalker", turi 22 galimus radijo kanalus. Jei jūsų kaimynystėje yra daug radijo naudotojų, yra tikimybė, kad kai kurie iš šių naudotojų veikia tuo pačiu radijo kanalu.
   Norint išvengti signalų priėmimo iš kitų naudotojų, buvo integruoti subkanalai.
   Du radijo imtuvai galės bendrauti tarpusavyje tik tada, kai jie veikia tuo pačiu radijo kanalu ir kai jie pasirinko lygiai tą patį subkanalą. Yra du subkanalų tipai:
   • Nuolatinė tono koduota triukšmo slopinimo sistema (CTCSS)
     Kai naudojamas CTCSS, kartu su balso signalu bus perduodamas žemo dažnio tonas (nuo 67 iki 250 Hz). Galima pasirinkti iš 38 galimų tonų. Galite laisvai pasirinkti vieną iš šių 38 galimų tonų. Dėl filtravimo šie tonai paprastai nebus girdimi, todėl jie netrukdys bendravimui.
7. CTCSS
   • Du kartus paspauskite MENU mygtuką (11): ekrane mirksi dabartinis CTCSS kodas.
   • Paspauskite mygtuką ▲ (4) arba mygtuką ▼ (7), kad pakeistumėte į kitą kodą.
   • Paspauskite TALK mygtuką (15), kad patvirtintumėte ir grįžtumėte į budėjimo režimą.
     Pastaba: norėdami išjungti CTCSS, meniu pasirinkite kodą "0F", skirtą CTCSS. Kai įrašas bus patvirtintas, bus rodoma "OF".
8. Monitorius
   Galite naudoti monitoriaus funkciją, kad patikrintumėte silpnesnius signalus dabartiniame kanale.
   • Paspauskite MON mygtuką, kad suaktyvintumėte kanalo stebėjimą.
   • Paspauskite MON mygtuką, kad sustabdytumėte kanalo stebėjimą.
     Pastaba: stebint kanalą, radijo imtuvų imtuvo grandinė neklausys CTCSS kodų.
9. VOX pasirinkimas
   Radijo imtuvai gali perduoti balsu aktyvuotą (VOX) signalą. VOX režimu radijas perduos signalą, kai jį suaktyvins jūsų balsas ar kitas aplink jus esantis garsas. VOX veikimas nerekomenduojamas, jei planuojate naudoti radiją triukšmingoje ar vėjuotoje aplinkoje.
   Pastaba: VOX režimas bus nepaisomas, kai paspausite TALK mygtuką "15".
   • Tris kartus paspauskite MENU mygtuką (11), ekrane mirksi dabartinis VOX nustatymas ir rodoma VOX piktograma.
   • Paspauskite mygtuką ▲ (4), kad nustatytumėte VOX jautrumo lygį nuo 1 iki 3 (3 lygis yra jautriausias lygis).
   • Paspauskite mygtuką ▼ (7), kol ekrane pasirodys "OF", kad išjungtumėte VOX.
   • Paspauskite TALK mygtuką (15), kad patvirtintumėte ir grįžtumėte į budėjimo režimą.
10. Aktyvaus radijo kanalo skenavimas
    • Paspauskite SCAN mygtuką (21): ekrane pasirodys "Scan" funkcijos indikatorius (17), o kanalas (18) nuolat skenuos nuo 1 iki 22.
    • Paspauskite mygtuką ▼ (7), kad pradėtumėte kanalo skenavimą nuo 22 iki 1.
      Kai bus rastas aktyvus kanalas, skenavimas sustos ir galėsite klausytis perdavimo.
      Kai perdavimas rastu kanalu sustos, skenavimas bus atnaujintas automatiškai.
      PASTABA: Jei paspausite TALK mygtuką (15) klausydamiesi rasto kanalo, radijo imtuvai grįš į budėjimo režimą rastu kanalu.
11. Skambinimo tonai
    Skambinimo tonas įspėja kitus, kad norite pradėti kalbėti.
    1. Skambinimo tono nustatymas
       "Twintalker" turi 10 skambinimo tonų.
       • Keturis kartus paspauskite MENU mygtuką (11), rodoma "CA" ir mirksi dabartinis skambinimo tonas.
       • Paspauskite mygtuką ▲ (4) arba mygtuką ▼ (7), kad pakeistumėte į kitą skambinimo toną.
       • Paspauskite TALK mygtuką (15), kad patvirtintumėte ir grįžtumėte į budėjimo režimą.
    2. Skambinimo tono siuntimas
       Trumpai paspauskite CALL mygtuką (12). Skambinimo tonas bus perduotas nustatytu kanalu.
12. Mygtuko tono įjungimas / išjungimas
    Kai paspaudžiamas mygtukas, įrenginys trumpai pypteli.
    Norėdami nustatyti mygtuko toną.
    • Penkis kartus paspauskite MENU mygtuką (11). Bus rodoma "tO".
    • Paspauskite ▲, kad įjungtumėte (ON), arba ▼, kad išjungtumėte mygtukų tonus (OF).
    • Paspauskite TALK mygtuką (15), kad patvirtintumėte savo pasirinkimą ir grįžtumėte į budėjimo režimą.
13. "Roger Beep" įjungimas / išjungimas
    Atleidus TALK mygtuką, įrenginys išsiųs "roger beep", kad patvirtintų, jog baigėte kalbėti.
    Norėdami nustatyti "Roger Beep".
    • Šešis kartus paspauskite MENU mygtuką (11). Bus rodoma "rO".
    • Paspauskite ▲, kad įjungtumėte (ON), arba ▼, kad išjungtumėte "Roger Beep" (OF).
    • Paspauskite TALK mygtuką (15), kad patvirtintumėte savo pasirinkimą ir grįžtumėte į budėjimo režimą.
14. Mygtuko užraktas
    • Paspauskite ir palaikykite MENU mygtuką (11) dvi sekundes, kad suaktyvintumėte mygtuko užrakto režimą. Mygtuko užrakto piktograma rodoma LCD ekrane.
    • Dar kartą paspauskite ir palaikykite MENU mygtuką (11) dvi sekundes, kad išjungtumėte mygtuko užraktą
      Pastaba: PTT mygtukas (15), CALL mygtukas (12), MON mygtukas (5) ir įjungimo / išjungimo mygtukas (6) vis tiek veiks, kai bus suaktyvintas mygtuko užraktas.
15. Ekrano apšvietimas
    Norėdami suaktyvinti LCD ekrano apšvietimą, paspauskite bet kurį mygtuką, išskyrus MENU mygtuką (11) arba MON mygtuką (5). LCD apšvietimas įsijungs 5 sekundėms.
16. Ausinės jungtis
    "Twintalker" galima naudoti su pridedama ausine.
    Jungtis yra viršutinėje įrenginio pusėje (8).
    Įkiškite ausinės kištuką į jungtį (2,5 mm lizdas).
    Mažas mygtukas ant ausinės atlieka tą pačią funkciją kaip ir TALK mygtukas (15) ant įrenginio
    Kai naudojate TALK mygtuką (15) iš ausinės, taip pat turite naudoti mikrofoną iš ausinės, kad galėtumėte kalbėti.
    Pastaba: Nejunkite kitų ausinių. Tai gali sugadinti jūsų įrenginį.
17. Baterijos taupymo funkcija:
    Kai įrenginys nenaudojamas 6 sekundes, automatiškai suaktyvinamas ekonominis režimas. Tai neturi įtakos perdavimų priėmimui, o standartinis režimas automatiškai vėl suaktyvinamas, kai tik aptinkamas signalas.
18. Įmontuotas žibintuvėlis
    Kaip papildoma funkcija, jūsų radijo imtuvai turi įmontuotą žibintuvėlį, kurį galima naudoti siunčiant šviesos signalus arba jūsų apšvietimo poreikiams tenkinti
19. Techninės specifikacijos
    Kanalai: 22
    Subkodas: CTCSS 38
    Dažnis: 462,5625 ~ 467,7125 MHz
    Diapazonas: iki 3 km (atviras laukas)
    Baterija: 4xAAA
    Perdavimo galia: =< 500mW ERP
    Moduliacijos tipas: FM - F3E
    Kanalo atstumas: 25 kHz

Senos elektros ir elektroninės įrangos utilizavimas (taikoma Europos Sąjungoje ir kitose Europos šalyse, kuriose yra atskiros surinkimo sistemos) Šis simbolis ant gaminio arba jo pakuotės rodo, kad šis gaminys neturi būti tvarkomas kaip buitinės atliekos. Vietoj to jis turi būti perduotas į atitinkamą surinkimo punktą, skirtą elektros ir elektroninės įrangos perdirbimui. Užtikrindami, kad šis gaminys būtų utilizuojamas tinkamai, padėsite išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai, kurias kitaip galėtų sukelti netinkamas šio gaminio atliekų tvarkymas. Medžiagų perdirbimas padės išsaugoti gamtos išteklius. Norėdami gauti išsamesnės informacijos apie šio gaminio perdirbimą, susisiekite su vietine miesto įstaiga arba buitinių atliekų šalinimo tarnyba.

Nešiojamojo radijo veikimas ir EME poveikis

Antenos priežiūra

Naudokite tik tiekiamą arba patvirtintą pakaitinę anteną. Nelaikykite antenos, kai radijas yra "NAUDOJAMAS". Antenos laikymas veikia efektyvų diapazoną.

Dviejų krypčių radijo veikimas

Kai naudojate radiją kaip tradicinį dviejų krypčių radiją, laikykite radiją vertikalioje padėtyje, o mikrofoną 1–2 colių (2,5–5 cm) atstumu nuo lūpų.

Nešiojimas ant kūno

Jei perduodami nešiojate radiją ant kūno, visada įdėkite radiją į tiekiamą arba patvirtintą spaustuką, laikiklį, dėklą arba kūno diržus, skirtus šiam gaminiui. Jei nenaudojate vieno iš tiekiamų arba patvirtintų ant kūno nešiojamų priedų ir nenaudojate radijo, laikomo įprasto naudojimo padėtyje, užtikrinkite, kad radijas ir jo antena būtų bent 1 colio (2,5 cm) atstumu nuo jūsų kūno perduodant.

Duomenų operacija

Jei taikoma, kai naudojate bet kurią radijo duomenų funkciją su priedų laidu arba be jo, padėkite radiją ir jo anteną bent 1 colio (2,5 cm) atstumu nuo kūno.

Elektromagnetiniai trukdžiai / suderinamumas

Pastaba: Beveik kiekvienas elektroninis prietaisas yra jautrus elektromagnetiniams trukdžiams (EMI), jei jis yra nepakankamai ekranuotas, suprojektuotas arba kitaip sukonfigūruotas elektromagnetiniam suderinamumui.

Įranga

Kad išvengtumėte elektromagnetinių trukdžių ir (arba) suderinamumo konfliktų, išjunkite radiją bet kurioje įstaigoje, kurioje paskelbti pranešimai nurodo tai padaryti. Ligoninės ar sveikatos priežiūros įstaigos gali naudoti įrangą, kuri yra jautri išorinei RF energijai.

Orlaivis

Kai jums nurodoma tai padaryti, išjunkite radiją, kai esate orlaivyje. Bet koks radijo naudojimas turi atitikti galiojančius reglamentus
pagal oro linijų įgulos instrukcijas.
