Manuali i Walkie me Shumë Kanale BellSouth AD-T388

Përmbajtja

1 REKOMANDIME SPECIFIKE
2 PËRSHKRIMI I OBJEKTIT
3 PËRPARA PËRDORIMIT
4 PËRDORIMI I TWINTALKER
5 Funksionimi i radios portative dhe ekspozimi ndaj EME
6 Shkarko manual
7 Në Gjuhë të Tjera

Ky set përfshin 2 njësi walkie-talkie: këto janë pajisje komunikimi që funksionojnë në frekuencat e radios mobile. Ato vijnë me 8/20/22 (opsionale) kanale, si dhe një ekran LCD me ndriçim të pasmë, duke ju mundësuar të komunikoni në disa kilometra pa pagesë (deri në 3 km në zona të hapura)

SHËNIM: Ju lutemi lexoni me kujdes këto udhëzime përdorimi përpara se të përdorni pajisjen dhe mbajeni për konsultime të ardhshme!

REKOMANDIME SPECIFIKE

Nëse mbani ndonjë lloj pajisjeje mjekësore personale, konsultohuni me një mjek përpara përdorimit.
Për të shmangur rrezikun e djegieve, mos e përdorni pajisjen nëse antena është dëmtuar në ndonjë mënyrë.
Mos e përdorni pajisjen në një mjedis potencialisht shpërthyes (p.sh., rreth pompave të benzinës, në kuvertën e poshtme të një varke ose rreth një instalimi të depozitimit të karburantit ose produkteve kimike). Nëse udhëtoni me makinë ose me biçikletë, ndaloni përpara se të përdorni pajisjen. Fikeni pajisjen nëse jeni në një aeroplan ose në një spital. Mos e përdorni kurrë pajisjen afër një radioje për të shmangur ndërhyrjet.
Hiqni bateritë nëse pajisja nuk është në përdorim për një periudhë të gjatë kohore. Mos përzieni kurrë bateri të përdorura dhe të reja. Vendoseni transmetuesin dhe antenën të paktën 25 cm larg fytyrës suaj. Drejtojeni antenën lart dhe flisni normalisht. Pastroni pajisjen me një leckë të lagur. Shmangni përdorimin e detergjentëve dhe tretësve.
Mos e modifikoni pajisjen në asnjë mënyrë. Në rast dëmtimi, sigurohuni që pajisja të kontrollohet nga një profesionist i kualifikuar.
Pajisja nuk mund të përdoret për të kontaktuar shërbimet e urgjencës.

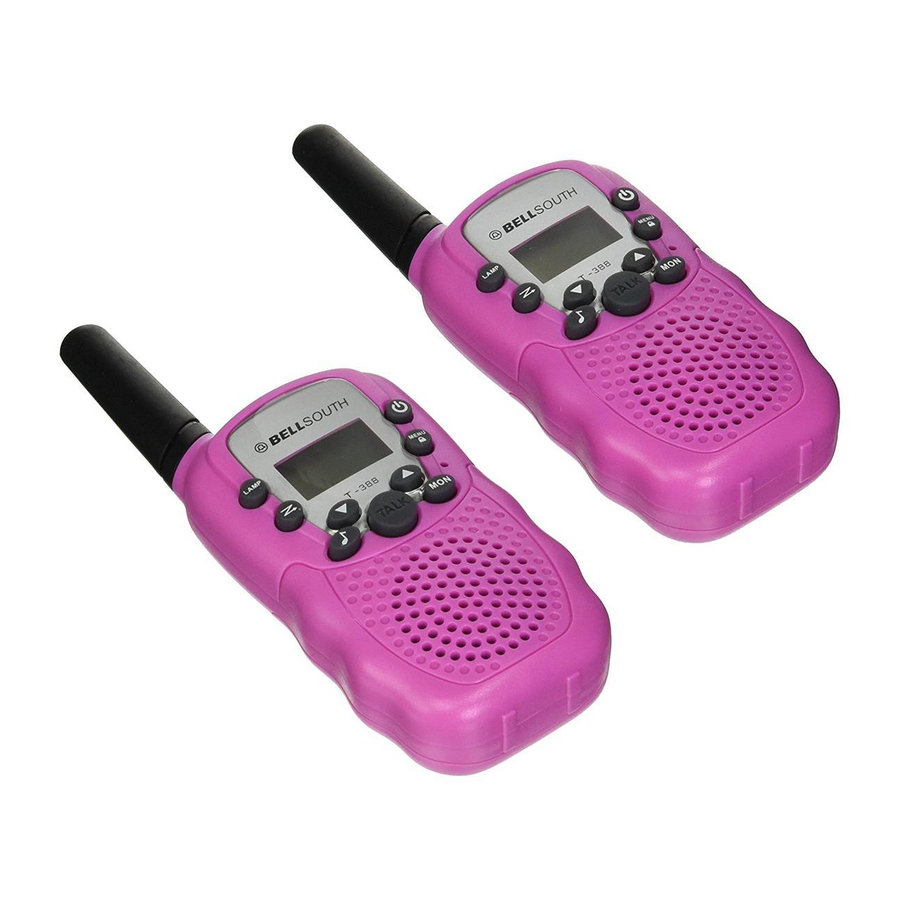

PËRSHKRIMI I OBJEKTIT

PIC 01

PIC 02

Antena
Ikona RX - Shfaqet kur merrni
Ikona TX - Shfaqet kur transmetoni
Treguesi i nivelit të volumit
Butoni rregullues Lart (▲)
Pritje e vazhdueshme (MON)
Butoni ndez/fik ()
Butoni rregullues Poshtë (▼)
Foleja e kufjeve
Altoparlanti
Mikrofoni
Menu:
Hyni në cilësimet e menysë
Butoni i thirrjes (CALL)
Treguesi i bllokimit të tastierës
Treguesi i nivelit të baterisë
Butoni shtyp për të folur (TALK)
Treguesi VOX
Treguesi i skanimit:
Shfaqet gjatë modalitetit të skanimit
Treguesi i kanalit/artikullit të menysë
Opsioni CTCSS / Menu - vlera
Butoni i llambës
Butoni i skanimit
Llamba
Kapëse për lidhjen e rripit
Lidhja e rripit
Bateritë (nuk furnizohen)
Kutia e baterive

PËRPARA PËRDORIMIT

Për të futur bateritë në pajisje, hiqni fillimisht lidhjen e rripit: ngrini kapësen e lidhjes (23) dhe shtypni lidhjen e rripit lart (24).
Hapni kutinë e baterive (26) dhe futni 4 bateri AAA (25) (nuk furnizohen), duke u siguruar që polet të jenë të rreshtuara saktë. Më pas mbyllni kapakun.

PËRDORIMI I TWINTALKER

Ndezja/fikja e pajisjes: Për të ndezur ose fikur pajisjet, mbani të shtypur butonin ndez/fik (6) për 3 sekonda, do të luhet një tingull BEEP për të konfirmuar.
Rregullimi i volumit: Për të rritur volumin, shtypni butonin rregullues Lart ▲ (4) dhe shtypni butonin Poshtë ▼ (7) për të ulur volumin.
Shënim: Niveli i volumit (3) shfaqet në ekran.
Niveli i karikimit të baterisë/Treguesi i baterisë së ulët
Niveli i karikimit të baterisë tregohet nga numri i katrorëve të pranishëm brenda ikonës së baterisë në ekranin LCD.
Bateria plot
Bateria 2/3 e karikuar
Bateria 1/3 e karikuar
Bateria bosh
Kur niveli i karikimit të baterisë është i ulët, ikona e baterisë do të pulsojë dhe do të dëgjohet një bip për të treguar se bateritë duhet të zëvendësohen ose të rikarikohen.
Marrja/transmetimi i komunikimeve:
Pajisjet janë në modalitetin 'Pritje' kur ndizen, d.m.th. ato janë gati të marrin një thirrje ose tingull të transmetuar në frekuencën e aktivizuar. Kur shtypni butonin e tonit të thirrjes (12), pajisja kalon në modalitetin 'Transmetim'. Ju po transmetoni një sinjal zëri në pajisjen tjetër.
- Për të dërguar një mesazh zëri, shtypni butonin TALK (15) dhe flisni në mikrofon (10). Vazhdoni të shtypni butonin derisa të keni përfunduar transmetimin e mesazhit tuaj. Mbajeni mikrofonin të paktën 5 cm larg fytyrës suaj.
  Shënim:
- Pajisja tjetër duhet të jetë e vendosur në të njëjtin kanal dhe të ketë vendosur të njëjtin kod CTCSS (shih pikën 7)
- Kur transmetimi është i plotë dhe butoni TALK (15) nuk mbahet më i shtypur, pajisja tjetër do të lëshojë një tingull (BEEP) për të treguar se kjo pajisje është gati për të transmetuar.
Ndryshimi i kanaleve
- Shtypni butonin MENU (11) një herë, numri aktual i kanalit pulson në ekran.
- Shtypni butonin - ▲ (4) ose butonin - ▼ (7) për të ndryshuar kanalin.
- Shtypni butonin TALK - (15) për të konfirmuar dhe për t'u kthyer në modalitetin e gatishmërisë.
  Shënim: Nëse asnjë buton nuk shtypet brenda 15 sekondave gjatë vendosjes, njësia do të kthehet në gatishmëri.
CTCSS (Sistemi i Squelch i Koduar me Ton të Vazhdueshëm)
Radio pa licencë që funksionon në brezin e frekuencës 462 MHz, si Twintalker, kanë 22 kanale radio të disponueshme. Nëse ka shumë përdorues radio në lagjen tuaj, ka një shans që disa nga këta përdorues të funksionojnë në të njëjtin kanal radio.
Për të parandaluar që të merrni sinjale nga përdorues të tjerë, janë integruar nën-kanale.
Dy radio do të jenë në gjendje të komunikojnë me njëra-tjetrën vetëm kur funksionojnë në të njëjtin kanal radio dhe kur kanë zgjedhur saktësisht të njëjtin nën-kanal. Ka dy lloje nën-kanalesh:
- Sistemi i Squelch i Koduar me Ton të Vazhdueshëm (CTCSS)
  Kur përdorni CTCSS, një ton me frekuencë të ulët (midis 67 dhe 250 Hz) do të transmetohet së bashku me sinjalin zëror. Ka 38 tone të disponueshme për të zgjedhur. Ju jeni të lirë të zgjidhni një nga këto 38 tone të disponueshme. Për shkak të filtrimit, këto tone në përgjithësi nuk do të jenë të dëgjueshme, kështu që ato nuk do të shqetësojnë komunikimin.
CTCSS
- Shtypni butonin MENU (11) dy herë: Kodi aktual CTCSS pulson në ekran.
- Shtypni butonin ▲ - (4) ose butonin ▼ - (7) për të ndryshuar në një kod tjetër.
- Shtypni butonin TALK (15) për të konfirmuar dhe për t'u kthyer në modalitetin e gatishmërisë.
  Shënim: Për të çaktivizuar CTCSS, zgjidhni kodin "0F" për CTCSS në menu. Kur hyrja të konfirmohet, do të shfaqet "OF".
Monitor
Ju mund të përdorni veçorinë e monitorimit për të kontrolluar sinjalet më të dobëta në kanalin aktual.
- Shtypni butonin MON për të aktivizuar monitorimin e kanalit.
- Shtypni butonin MON për të ndaluar monitorimin e kanalit.
  Shënim: Gjatë monitorimit të kanalit, qarku marrës në Radio nuk do të dëgjojë kodet CTCSS.
Zgjedhja VOX
Radio është e aftë për transmetim të aktivizuar me zë (VOX). Në modalitetin VOX, radio do të transmetojë një sinjal kur aktivizohet nga zëri juaj ose tinguj të tjerë rreth jush. Funksionimi VOX nuk rekomandohet nëse planifikoni të përdorni radion tuaj në një mjedis të zhurmshëm ose me erë.
Shënim: Modaliteti VOX do të anashkalohet kur shtypni butonin TALK - "15".
- Shtypni butonin MENU (11) tre herë, cilësimi aktual VOX pulson në ekran dhe shfaqet ikona VOX.
- Shtypni butonin ▲ - (4) për të vendosur nivelin e ndjeshmërisë VOX midis 1 dhe 3 (niveli 3 është niveli më i ndjeshëm).
- Shtypni butonin ▼ - (7) derisa të shfaqet "OF" në ekran, për të fikur VOX.
- Shtypni butonin TALK (15) për të konfirmuar dhe për t'u kthyer në modalitetin e gatishmërisë.
Skanimi për një kanal radio aktiv
- Shtypni butonin SCAN - (21): Treguesi i funksionit 'Scan' (17) do të shfaqet në ekran dhe kanali (18) do të skanojë vazhdimisht nga 1 në 22.
- Shtypni butonin ▼ - (7) për të filluar skanimin e kanalit nga 22 në 1.
  Pasi të gjendet një kanal aktiv, skanimi do të ndalet dhe ju mund të dëgjoni transmetimin.
  Kur transmetimi në kanalin e gjetur ndalon, skanimi do të rifillojë automatikisht.
  SHËNIM: Nëse shtypni butonin TALK (15) ndërsa dëgjoni një kanal të gjetur, Radio do të kthehet në modalitetin e gatishmërisë në kanalin e gjetur.
Tone Thirrjeje
Një ton thirrjeje i alarmon të tjerët se ju doni të filloni të flisni.
1. Vendosja e tonit të thirrjes
  Twintalker ka 10 tone thirrjeje.
  - Shtypni butonin MENU (11) katër herë, shfaqet "CA" dhe toni aktual i thirrjes pulson.
  - Shtypni butonin ▲ - (4) ose butonin ▼ - (7) për të ndryshuar në një ton tjetër thirrjeje.
  - Shtypni butonin TALK - (15) për të konfirmuar dhe për t'u kthyer në modalitetin e gatishmërisë.
2. Dërgimi i një toni thirrjeje
  Shtypni shkurtimisht butonin CALL (12). Toni i thirrjes do të transmetohet në kanalin e vendosur.
Tingulli i tastit Ndezur/Fikur
Kur shtypet një buton, njësia do të bëjë një bip të shkurtër.
Për të vendosur tingullin e tastit.
- Shtypni butonin MENU (11) pesë herë. Do të shfaqet "tO".
- Shtypni ▲ për të aktivizuar (ON) ose ▼ për të çaktivizuar tingujt e tastit (OF).
- Shtypni butonin TALK - (15) për të konfirmuar zgjedhjen tuaj dhe për t'u kthyer në modalitetin e gatishmërisë.
Roger Beep Ndezur/Fikur
Pasi të lëshohet butoni TALK, njësia do të dërgojë një bip roger për të konfirmuar se keni ndaluar së foluri.
Për të vendosur Roger Beep.
- Shtypni butonin MENU (11) gjashtë herë. Do të shfaqet "rO".
- Shtypni ▲ për të aktivizuar (ON) ose ▼ për të çaktivizuar Roger Beep (OF).
- Shtypni butonin TALK - (15) për të konfirmuar zgjedhjen tuaj dhe për t'u kthyer në modalitetin e gatishmërisë.
Bllokimi i butonit
- Shtypni dhe mbani të shtypur butonin MENU (11) për dy sekonda për të aktivizuar modalitetin e bllokimit të butonit. Ikona e bllokimit të butonit shfaqet në ekranin LCD.
- Shtypni dhe mbani të shtypur butonin MENU (11) përsëri për dy sekonda për të çaktivizuar bllokimin e butonit
  Shënim: Butoni PTT - (15), butoni CALL - (12), butoni MON (5) dhe butoni ndez/fik (6) do të jenë ende funksionalë kur të aktivizohet bllokimi i butonit.
Drita e pasme e ekranit
Për të aktivizuar dritën e pasme të ekranit LCD, shtypni çdo buton përveç butonit MENU (11) ose butonit MON(5). Drita e pasme e LCD-së do të ndizet për 5 sekonda.
Lidhja e kufjeve
Twintalker mund të përdoret me kufjet e përfshira.
Lidhësi ndodhet në anën e sipërme të njësisë (8).
Futeni spinën e kufjeve në lidhës (fole 2,5 mm).
Butoni i vogël në kufje ka të njëjtin funksion si butoni TALK - (15) në njësi
Kur përdorni butonin TALK - (15) nga kufjet, duhet të përdorni gjithashtu mikrofonin nga kufjet për të folur.
Shënim: Mos lidhni kufje të tjera. Kjo mund të dëmtojë pajisjen tuaj.
Funksioni i kursimit të baterisë:
Kur pajisja nuk është përdorur për 6 sekonda, modaliteti i ekonomisë aktivizohet automatikisht. Kjo nuk ndikon në marrjen e transmetimeve dhe modaliteti standard riaktivizohet automatikisht sapo të zbulohet një sinjal.
DRITA E INTEGRUAR FLASH
Si një veçori e shtuar, Radio juaj ka një elektrik dore të integruar që mund të përdoret në dërgimin e sinjaleve të dritës ose për nevojat tuaja të ndriçimit
Specifikimet teknike
Kanale: 22
Nën-kodi: CTCSS 38
Frekuenca: 462.5625~467.7125MHz
Gama: Deri në 3 Km (Fushë e hapur)
Bateria: 4xAAA
Fuqia e transmetimit: =< 500mW ERP
Lloji i modulimit: FM - F3E
Hapësira e kanalit: 25 kHz

Asgjësimi i pajisjeve elektrike dhe elektronike të vjetra (E zbatueshme në Bashkimin Evropian dhe vendet e tjera evropiane me sisteme të veçanta grumbullimi) Ky simbol në produkt ose në paketimin e tij tregon se ky produkt nuk duhet të trajtohet si mbetje shtëpiake. Në vend të kësaj, ai duhet t'i dorëzohet pikës së grumbullimit të zbatueshme për riciklimin e pajisjeve elektrike dhe elektronike. Duke siguruar që ky produkt të hidhet në mënyrë korrekte, ju do të ndihmoni në parandalimin e pasojave të mundshme negative për mjedisin dhe shëndetin e njeriut, të cilat mund të shkaktohen nga trajtimi i papërshtatshëm i mbetjeve të këtij produkti. Riciklimi i materialeve do të ndihmojë në ruajtjen e burimeve natyrore. Për informacione më të detajuara rreth riciklimit të këtij produkti, ju lutemi kontaktoni zyrën tuaj lokale të qytetit ose shërbimin tuaj të asgjësimit të mbetjeve shtëpiake.

Funksionimi i radios portative dhe ekspozimi ndaj EME

Kujdesi për antenën

Përdorni vetëm antenën e furnizuar ose një antenë zëvendësuese të miratuar. MOS e mbani antenën kur radio është "NË PËRDORIM". Mbajtja e antenës ndikon në gamën efektive.

Funksionimi i radios me dy drejtime

Kur përdorni radion tuaj si një radio tradicionale me dy drejtime, mbajeni radion në një pozicion vertikal me mikrofonin 1 deri në 2 inç (2,5 deri në 5 cm) larg buzëve.

Funksionimi i veshur në trup

Nëse vishni një radio në trupin tuaj kur transmetoni, vendoseni gjithmonë radion në një kapëse, mbajtëse, këllëf, kasë ose parzmore trupi të furnizuar ose të miratuar për këtë produkt. Nëse nuk përdorni një nga aksesorët e furnizuar ose të miratuar të veshur në trup dhe nuk po e përdorni radion të mbajtur në pozicionin normal të përdorimit, sigurohuni që radio dhe antena e saj të jenë të paktën 1 inç (2,5 cm) nga trupi juaj kur transmetoni.

Funksionimi i të dhënave

Nëse është e zbatueshme, kur përdorni ndonjë veçori të të dhënave të radios me ose pa një kabllo aksesori, vendoseni radion dhe antenën e saj të paktën 1 inç (2,5 cm) nga trupi.

Ndërhyrja/Pajtueshmëria elektromagnetike

Shënim: Pothuajse çdo pajisje elektronike është e ndjeshme ndaj ndërhyrjeve elektromagnetike (EMI) nëse nuk është e mbrojtur në mënyrë adekuate, e projektuar ose e konfiguruar ndryshe për pajtueshmëri elektromagnetike.

Objektet

Për të shmangur ndërhyrjet elektromagnetike dhe/ose konfliktet e pajtueshmërisë, fikeni radion tuaj në çdo objekt ku njoftimet e postuara ju udhëzojnë ta bëni këtë. Spitalet ose objektet e kujdesit shëndetësor mund të përdorin pajisje që janë të ndjeshme ndaj energjisë së jashtme RF.

Aeroplan

Kur udhëzoheni ta bëni këtë, fikeni radion tuaj kur jeni në bordin e një aeroplani. Çdo përdorim i një radioje duhet të jetë në përputhje me rregulloret e zbatueshme
për udhëzimet e ekuipazhit të linjës ajrore.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Walkie me Shumë Kanale BellSouth AD-T388
