BellSouth AD-T388 Multi Channel Walkie Kézikönyv

Tartalom

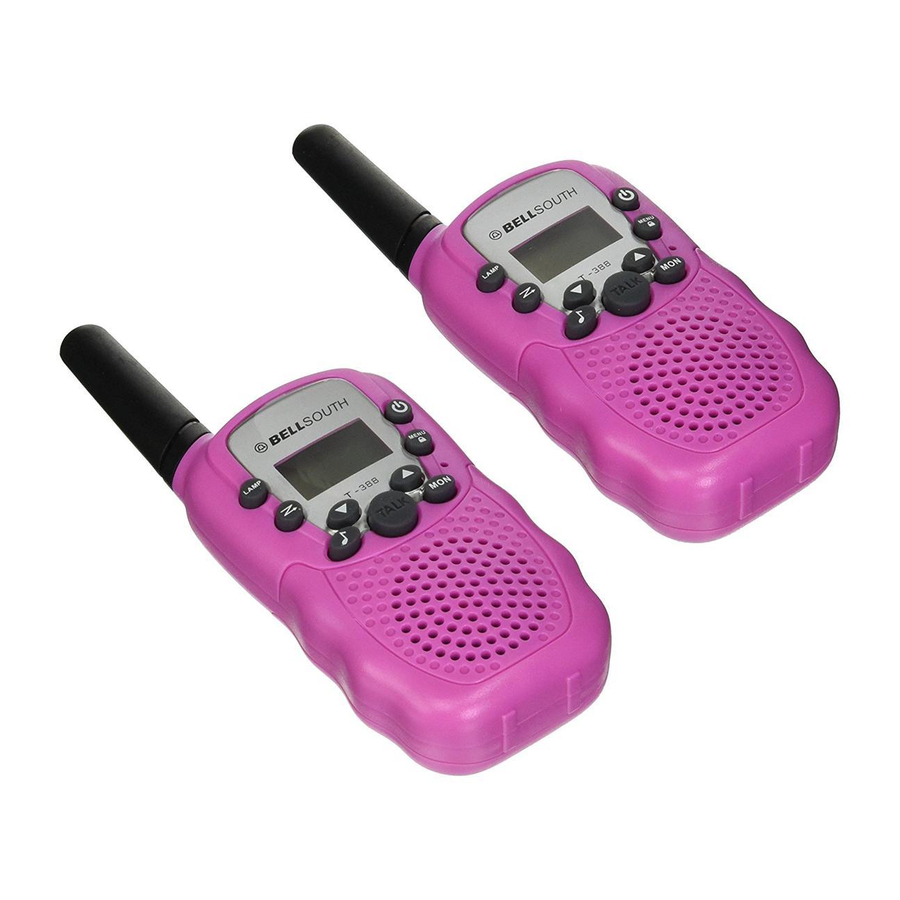

Ez a készlet 2 walkie-talkie egységet tartalmaz: ezek mobil rádiófrekvenciákon működő kommunikációs eszközök. 8/20/22 (opció) csatornával, valamint háttérvilágítású LCD-képernyővel rendelkeznek, amely lehetővé teszi, hogy ingyenesen kommunikáljon több kilométeren keresztül (nyílt területen akár 3 km-ig)

MEGJEGYZÉS: Kérjük, olvassa el figyelmesen ezeket a használati utasításokat a berendezés használata előtt, és őrizze meg későbbi felhasználás céljából!

SPECIFIKUS AJÁNLÁSOK

  • Ha bármilyen személyes orvosi eszközt visel, használat előtt konzultáljon orvosával.
  • Az égési sérülések kockázatának elkerülése érdekében ne használja a készüléket, ha az antenna bármilyen módon sérült.
  • Ne használja a készüléket potenciálisan robbanásveszélyes környezetben (pl. benzinkutak közelében, hajó alsó fedélzetén, üzemanyagtároló létesítmények vagy vegyi termékek közelében). Ha autóval vagy kerékpárral utazik, álljon meg a készülék használata előtt. Kapcsolja ki a készüléket repülőgépen vagy kórházban. Soha ne használja a készüléket rádió közelében az interferencia elkerülése érdekében.
  • Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja. Soha ne keverjen használt és új elemeket. Helyezze a jeladót és az antennát legalább 25 cm-re az arcától. Irányítsa az antennát felfelé, és beszéljen normálisan. Tisztítsa meg a készüléket nedves ruhával. Kerülje a tisztítószerek és oldószerek használatát.
  • Semmilyen módon ne módosítsa a készüléket. Ha sérülés történik, győződjön meg arról, hogy a készüléket szakképzett szakember ellenőrzi.
  • A készülék nem használható a segélyszolgálatokkal való kapcsolatfelvételre.

TERMÉKLEÍRÁS

PIC 01
PIC 01

PIC 02
PIC 02

  1. Antenna
  2. RX ikon - Megjelenik, ha jelet fog
    TX ikon - Megjelenik, ha jelet küld
  3. Hangerőszint jelző
  4. Állítógomb Fel (▲)
  5. Folyamatos vétel (MON)
  6. Be/kikapcsoló gomb()
  7. Állítógomb Le (▼)
  8. Fülhallgató csatlakozó
  9. Hangszóró
  10. Mikrofon
  11. Menü:
    Belépés a menübeállításokba
  12. Hívógomb (CALL)
  13. Billentyűzár jelző
  14. Akkumulátor töltöttségi szint jelző
  15. Beszéd gomb (TALK)
  16. VOX jelzés
  17. Szkennelés jelzés:
    Megjelenik a szkennelési módban
  18. Csatorna/Menüpont jelzés
  19. CTCSS / Menü opció - érték
  20. Lámpa gomb
  21. Szkennelés gomb
  22. Lámpa
  23. Övcsipesz
  24. Övrögzítő
  25. Elemek (nem tartozék)
  26. Elemtartó

HASZNÁLAT ELŐTT

Az elemek behelyezéséhez először távolítsa el az övrögzítőt: emelje fel a rögzítőcsipeszt (23), és nyomja felfelé az övrögzítőt (24).
Nyissa ki az elemtartót (26), és helyezzen be 4 db AAA elemet (25) (nem tartozék), ügyelve a pólusok helyes beállítására. Ezután zárja le a fedelet.

A TWINTALKER HASZNÁLATA

  1. A készülék be-/kikapcsolása: A készülékek be- vagy kikapcsolásához tartsa lenyomva a be/kikapcsoló gombot (6) 3 másodpercig, amelyet egy sípoló hang jelez.
  2. A hangerő beállítása: A hangerő növeléséhez nyomja meg a Fel állítógombot ▲ (4), a hangerő csökkentéséhez pedig a Le ▼ (7) gombot.
    Megjegyzés: A hangerőszint (3) megjelenik a képernyőn.
  3. Akkumulátor töltöttségi szintje/Alacsony akkumulátor töltöttség jelzése
    Az akkumulátor töltöttségi szintjét az LCD-képernyőn az akkumulátor ikonban található négyzetek száma jelzi.
    Akkumulátor teljesen feltöltve
    Akkumulátor 2/3-ig feltöltve
    Akkumulátor 1/3-ig feltöltve
    Akkumulátor lemerült
    Ha az akkumulátor töltöttségi szintje alacsony, az akkumulátor ikon villog, és egy sípoló hang hallható, jelezve, hogy az elemeket ki kell cserélni vagy fel kell tölteni.
  4. Kommunikáció fogadása/küldése:
    A készülékek "Vétel" (Reception) módban vannak, amikor világítanak, azaz készen állnak egy hívás vagy egy aktivált frekvencián küldött hang fogadására. Amikor megnyomja a Hívóhang gombot (12), a készülék "Adás" (Transmission) módba kapcsol. Ekkor hangjelet küld a másik készüléknek.
    • Hangüzenet küldéséhez nyomja meg a TALK gombot (15), és beszéljen a mikrofonba (10). Tartsa lenyomva a gombot, amíg be nem fejezte az üzenet küldését. Tartsa a mikrofont legalább 5 cm-re az arcától.
      Megjegyzés:
    • A másik készüléket ugyanarra a csatornára kell állítani, és ugyanazt a CTCSS kódot kell beállítani (lásd a 7. pontot)
    • Amikor az adás befejeződött, és a TALK gombot (15) már nem tartják lenyomva, a másik készülék hangot (BEEP) ad ki, jelezve, hogy ez a készülék készen áll az adásra.
  5. Csatornák váltása
    • Nyomja meg egyszer a MENU gombot (11), a kijelzőn villog az aktuális csatornaszám.
    • Nyomja meg a - ▲ gombot (4) vagy a - ▼ gombot (7) a csatorna megváltoztatásához.
    • Nyomja meg a TALK gombot (15) a megerősítéshez és a készenléti módba való visszatéréshez.
      Megjegyzés: Ha a beállítás során 15 másodpercen belül nem nyom meg egyetlen gombot sem, a készülék visszatér készenléti állapotba.
  6. CTCSS (Continious Tone Coded Squelch System)
    A 462 MHz-es frekvenciasávon működő, engedélymentes rádiók, mint például a Twintalker, 22 elérhető rádiócsatornával rendelkeznek. Ha sok rádiófelhasználó van a környéken, előfordulhat, hogy néhány felhasználó ugyanazon a rádiócsatornán működik.
    Annak megakadályozására, hogy más felhasználók jeleit fogadja, alcsatornák kerültek beépítésre.
    Két rádió csak akkor tud egymással kommunikálni, ha ugyanazon a rádiócsatornán működnek, és ha pontosan ugyanazt az alcsatornát választották ki. Kétféle alcsatorna létezik:
    • Continuous Tone Coded Squelch System (CTCSS)
      A CTCSS használatakor egy alacsony frekvenciájú hang (67 és 250 Hz között) kerül átvitelre a hangjellel együtt. 38 elérhető hang közül választhat. Szabadon választhat a 38 elérhető hang közül. A szűrésnek köszönhetően ezek a hangok általában nem lesznek hallhatóak, így nem zavarják a kommunikációt.
  7. CTCSS
    • Nyomja meg kétszer a MENU gombot (11): A kijelzőn villog az aktuális CTCSS kód.
    • Nyomja meg a ▲ - gombot (4) vagy a ▼ - gombot (7) egy másik kódra való váltáshoz.
    • Nyomja meg a TALK gombot (15) a megerősítéshez és a készenléti módba való visszatéréshez.
      Megjegyzés: A CTCSS letiltásához válassza a "0F" kódot a CTCSS számára a menüben. A bejegyzés megerősítésekor a "OF" jelenik meg.
  8. Monitor
    A monitor funkcióval ellenőrizheti a gyengébb jeleket az aktuális csatornán.
    • Nyomja meg a MON gombot a csatornafigyelés aktiválásához.
    • Nyomja meg a MON gombot a csatornafigyelés leállításához.
      Megjegyzés: A csatornafigyelés során a rádió vevőáramköre nem hallgatja a CTCSS kódokat.
  9. VOX kiválasztása
    A rádió képes hangvezérlésű (VOX) átvitelre. VOX módban a rádió jelet küld, amikor a hangja vagy más hang aktiválja a környezetében. A VOX működés nem ajánlott, ha zajos vagy szeles környezetben tervezi használni a rádiót.
    Megjegyzés: A VOX mód felül lesz bírálva, ha megnyomja a TALK - gombot "15".
    • Nyomja meg háromszor a MENU gombot (11), a kijelzőn villog az aktuális VOX beállítás, és megjelenik a VOX ikon.
    • Nyomja meg a ▲- gombot (4) a VOX érzékenységi szintjének beállításához 1 és 3 között (a 3-as szint a legérzékenyebb).
    • Nyomja meg a ▼- gombot (7), amíg a "OF" meg nem jelenik a kijelzőn, a VOX kikapcsolásához.
    • Nyomja meg a TALK gombot (15) a megerősítéshez és a készenléti módba való visszatéréshez.
  10. Aktív rádiócsatorna keresése
    • Nyomja meg a SCAN gombot (21): A "Scan" funkciójelző (17) megjelenik a képernyőn, és a csatorna (18) folyamatosan szkennel 1-től 22-ig.
    • Nyomja meg a ▼- gombot (7) a csatornaszkennelés elindításához 22-től 1-ig.
      Egy aktív csatorna megtalálása után a szkennelés leáll, és hallgathatja az adást.
      Amikor a megtalált csatornán az adás leáll, a szkennelés automatikusan folytatódik.
      MEGJEGYZÉS: Ha megnyomja a TALK gombot (15) miközben egy megtalált csatornát hallgat, a rádió visszatér készenléti módba a megtalált csatornán.
  11. Hívóhangok
    A hívóhang figyelmezteti a többieket, hogy beszélni szeretne.
    1. A hívóhang beállítása
      A Twintalker 10 hívóhanggal rendelkezik.
      • Nyomja meg négyszer a MENU gombot (11), "CA" jelenik meg, és az aktuális hívóhang villog.
      • Nyomja meg a ▲- gombot (4) vagy a ▼- gombot (7) egy másik hívóhangra való váltáshoz.
      • Nyomja meg aTALK - gombot (15) a megerősítéshez és a készenléti módba való visszatéréshez.
    2. Hívóhang küldése
      Röviden nyomja meg a CALL gombot (12). A hívóhang az beállított csatornán kerül átvitelre.
  12. Billentyűhang Be/Ki
    Amikor egy gombot megnyomnak, a készülék röviden sípol.
    A billentyűhang beállításához.
    • Nyomja meg ötször a MENU gombot (11). "tO" jelenik meg.
    • Nyomja meg a ▲ gombot a billentyűhangok engedélyezéséhez (ON) vagy a ▼ gombot a letiltásához(OF).
    • Nyomja meg aTALK - gombot (15) a választás megerősítéséhez és a készenléti módba való visszatéréshez.
  13. Roger sípolás Be/Ki
    A TALK gomb elengedése után a készülék egy roger sípolást küld, hogy megerősítse, hogy befejezte a beszédet.
    A Roger sípolás beállításához.
    • Nyomja meg hatszor a MENU gombot (11). "rO" jelenik meg.
    • Nyomja meg a ▲ gombot az engedélyezéshez (ON) vagy a ▼ gombot a Roger sípolás letiltásához (OF).
    • Nyomja meg aTALK - gombot (15) a választás megerősítéséhez és a készenléti módba való visszatéréshez.
  14. Gombzár
    • Nyomja meg és tartsa lenyomva a MENU gombot (11) két másodpercig a gombzár mód aktiválásához. A gombzár ikon megjelenik az LCD-képernyőn.
    • Nyomja meg és tartsa lenyomva ismét a MENU gombot (11) két másodpercig a gombzár deaktiválásához
      Megjegyzés: A PTT - gomb (15), a CALL - gomb (12), a MON-gomb (5) és a be/kikapcsoló gomb (6) továbbra is működni fog, ha a gombzár aktiválva van.
  15. Kijelző háttérvilágítása
    Az LCD-kijelző háttérvilágításának aktiválásához nyomjon meg bármelyik gombot, kivéve a MENU gombot (11) vagy a MON-gombot (5). Az LCD háttérvilágítása 5 másodpercig világít.
  16. Fülhallgató csatlakoztatása
    A Twintalker a mellékelt fülhallgatóval használható.
    A csatlakozó a készülék felső oldalán található (8).
    Dugja be a fülhallgató dugóját a csatlakozóba (2,5 mm-es jack).
    A fülhallgatón lévő kis gomb ugyanazt a funkciót látja el, mint a készüléken lévő TALK - gomb (15)
    Ha a fülhallgató TALK - gombját (15) használja, akkor a fülhallgató mikrofonját is használnia kell a beszédhez.
    Megjegyzés: Ne csatlakoztasson más fülhallgatókat. Ez károsíthatja a készüléket.
  17. Akkumulátorkímélő funkció:
    Ha a készüléket 6 másodpercig nem használják, az energiatakarékos üzemmód automatikusan aktiválódik. Ez nem befolyásolja az adások vételét, és a normál üzemmód automatikusan újraaktiválódik, amint jelet észlel.
  18. BEÉPÍTETT ELEMLÁMPA
    További funkcióként a rádió beépített elemlámpával rendelkezik, amely használható fényjelek küldésére vagy világítási igényeinek kielégítésére
  19. Műszaki adatok
    Csatornák: 22
    Al-kód: CTCSS 38
    Frekvencia: 462.5625~467.7125MHz
    Hatótávolság: Akár 3 km (nyílt területen)
    Akkumulátor: 4xAAA
    Adási teljesítmény: =< 500mW ERP
    Modulációs típus: FM - F3E
    Csatorna távolság: 25 kHz

Régi elektromos és elektronikus berendezések ártalmatlanítása (Az Európai Unióban és más, külön gyűjtési rendszerrel rendelkező európai országokban alkalmazandó) A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy a terméket nem szabad háztartási hulladékként kezelni. Ehelyett az elektromos és elektronikus berendezések újrahasznosítására vonatkozóan a megfelelő gyűjtőhelyre kell leadni. A termék helyes ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt potenciális negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése okozhatna. Az anyagok újrahasznosítása segít megőrizni a természeti erőforrásokat. A termék újrahasznosításával kapcsolatos részletesebb információkért forduljon a helyi városi hivatalhoz vagy a háztartási hulladékkezelő szolgálathoz.

Hordozható rádió működése és EME expozíció

Antenna karbantartása

Csak a mellékelt vagy jóváhagyott csereantennát használja. NE tartsa az antennát, amikor a rádió "HASZNÁLATBAN" van. Az antenna tartása befolyásolja a hatékony hatótávolságot.

Kétirányú rádió működése

Ha a rádiót hagyományos kétirányú rádióként használja, tartsa a rádiót függőleges helyzetben, a mikrofont 2,5-5 cm-re az ajkaktól.

Testen viselt működés

Ha a rádiót a testén viseli adás közben, mindig helyezze a rádiót a termékhez mellékelt vagy jóváhagyott csipeszbe, tartóba, tokba vagy testhevederbe. Ha nem használja a mellékelt vagy jóváhagyott testen viselt tartozékok egyikét, és nem a normál használati helyzetben tartja a rádiót, győződjön meg arról, hogy a rádió és az antenna legalább 2,5 cm-re van a testétől adás közben.

Adatművelet

Ha alkalmazható, amikor a rádió bármely adatfunkcióját használja tartozékkábellel vagy anélkül, helyezze a rádiót és az antennát legalább 2,5 cm-re a testtől.

Elektromágneses interferencia/kompatibilitás

Megjegyzés: Szinte minden elektronikus eszköz érzékeny az elektromágneses interferenciára (EMI), ha nem megfelelően van árnyékolva, tervezve vagy más módon konfigurálva az elektromágneses kompatibilitás érdekében.

Létesítmények

Az elektromágneses interferencia és/vagy kompatibilitási konfliktusok elkerülése érdekében kapcsolja ki a rádiót minden olyan létesítményben, ahol erre vonatkozóan kihelyezett értesítések utasítják. A kórházak vagy egészségügyi intézmények olyan berendezéseket használhatnak, amelyek érzékenyek a külső rádiófrekvenciás energiára.

Repülőgép

Amikor erre utasítják, kapcsolja ki a rádiót a repülőgépen tartózkodás közben. A rádió bármilyen használatának meg kell felelnie a vonatkozó előírásoknak
a légitársaság személyzetének utasításai szerint.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

BellSouth AD-T388 Multi Channel Walkie Kézikönyv letöltése
