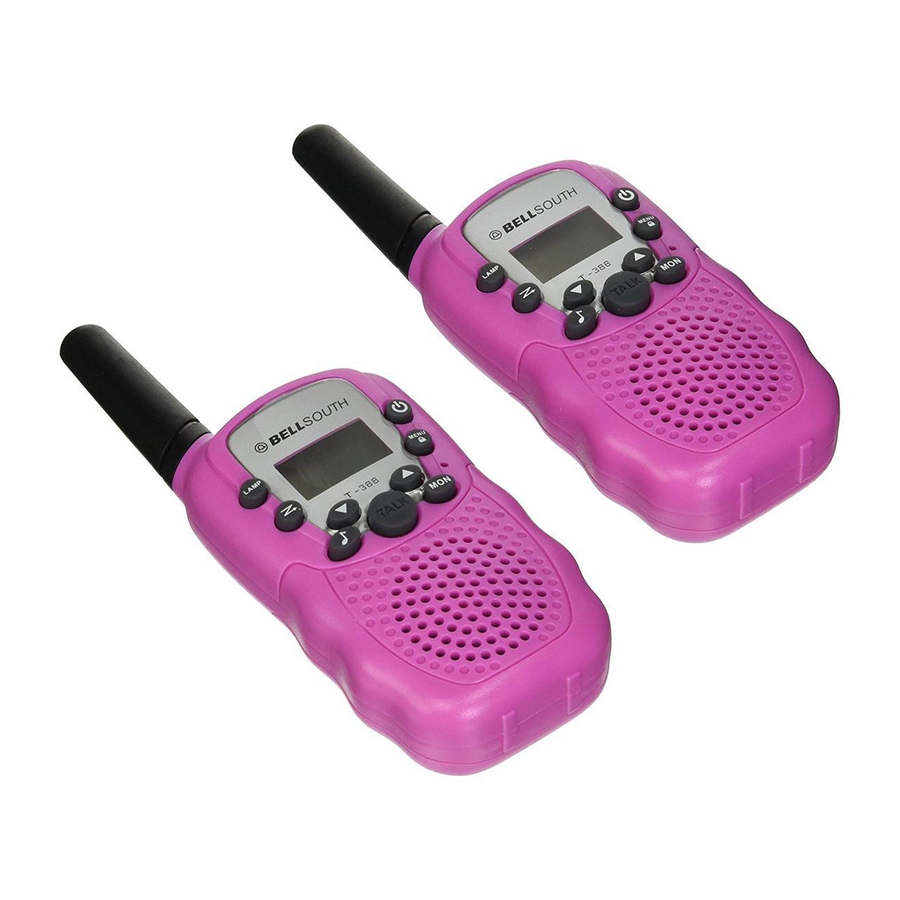

Manual Walkie Talkie Multi Channel BellSouth AD-T388

Isi

Set ini mencakup 2 unit walkie-talkie: ini adalah perangkat komunikasi yang beroperasi pada frekuensi radio seluler. Mereka dilengkapi dengan 8/20/22 (opsi) saluran serta layar LCD dengan lampu latar, memungkinkan Anda untuk berkomunikasi lebih dari beberapa kilometer tanpa biaya (hingga 3 km di area terbuka)

CATATAN: Harap baca instruksi pengguna ini dengan saksama sebelum menggunakan peralatan dan simpan untuk konsultasi di masa mendatang!

REKOMENDASI KHUSUS

  • Jika Anda membawa segala jenis perangkat medis pribadi, konsultasikan dengan dokter sebelum digunakan.
  • Untuk menghindari risiko luka bakar, jangan gunakan perangkat jika antena rusak dengan cara apa pun.
  • Jangan gunakan perangkat di lingkungan yang berpotensi meledak (misalnya di sekitar pompa bensin, di dek bawah perahu, atau di sekitar instalasi penyimpanan bahan bakar atau produk kimia) Jika bepergian dengan mobil atau sepeda, berhenti sebelum menggunakan perangkat. Matikan perangkat jika berada di pesawat terbang atau di rumah sakit. Jangan pernah menggunakan perangkat di dekat radio untuk menghindari gangguan.
  • Lepaskan baterai jika perangkat tidak digunakan dalam jangka waktu yang lama. Jangan pernah mencampur baterai bekas dan baru. Posisikan pemancar dan antena setidaknya 25 cm dari wajah Anda. Arahkan antena ke atas dan berbicara secara normal. Bersihkan perangkat dengan kain lembap. Hindari penggunaan bahan pembersih dan pelarut.
  • Jangan memodifikasi perangkat dengan cara apa pun. Jika terjadi kerusakan, pastikan perangkat diperiksa oleh profesional yang berkualifikasi.
  • Perangkat tidak dapat digunakan untuk menghubungi layanan darurat.

DESKRIPSI ITEM

PIC 01
PIC 01

PIC 02
PIC 02

  1. Antena
  2. Ikon RX - Ditampilkan saat menerima
    Ikon TX - Ditampilkan saat mengirim
  3. Indikator tingkat volume
  4. Tombol Penyesuaian Atas (▲)
  5. Penerimaan berkelanjutan (MON)
  6. Tombol Nyala / mati()
  7. Tombol Penyesuaian Bawah (▼)
  8. Soket earphone
  9. Pengeras suara
  10. Mikrofon
  11. Menu:
    Masuk ke pengaturan menu
  12. Tombol Panggil (CALL)
  13. Indikator kunci tombol
  14. Indikator level baterai
  15. Tombol Tekan untuk bicara (TALK)
  16. Indikasi VOX
  17. Indikasi pemindaian:
    Ditampilkan selama mode pemindaian
  18. Indikasi Saluran/Item Menu
  19. CTCSS / Opsi Menu - nilai
  20. Tombol Lampu
  21. Tombol Pindai
  22. Lampu
  23. Klip pemasangan sabuk
  24. Pemasangan sabuk
  25. Baterai (tidak disertakan)
  26. Kompartemen baterai

SEBELUM DIGUNAKAN

Untuk memasukkan baterai ke dalam perangkat, pertama-tama lepaskan pemasangan sabuk: angkat klip pemasangan (23) dan tekan pemasangan sabuk ke atas (24).
Buka kompartemen baterai (26) dan masukkan 4 baterai AAA (25) (tidak disertakan), pastikan kutubnya sejajar dengan benar. Kemudian tutup penutupnya.

MENGGUNAKAN TWINTALKER

  1. Menghidupkan/mematikan perangkat: Untuk menghidupkan atau mematikan perangkat, tahan tombol on/off (6) selama 3 detik, suara BEEP akan diputar untuk mengonfirmasi.
  2. Menyesuaikan volume: Untuk memperbesar volume, tekan tombol penyesuaian Atas ▲ (4) dan tekan tombol Bawah ▼ (7) untuk memperkecil volume.
    Catatan: Tingkat volume (3) ditampilkan di layar.
  3. Tingkat Pengisian Daya Baterai/Indikasi Baterai Lemah
    Tingkat pengisian daya baterai ditunjukkan oleh jumlah kotak yang ada di dalam ikon baterai pada Layar LCD.
    Baterai Penuh
    Baterai terisi 2/3
    Baterai terisi 1/3
    Baterai kosong
    Ketika tingkat pengisian daya baterai rendah, ikon baterai akan berkedip dan bunyi bip akan terdengar untuk menunjukkan bahwa baterai perlu diganti atau diisi ulang.
  4. Menerima/mengirim komunikasi:
    Perangkat berada dalam mode 'Penerimaan' saat menyala, yaitu siap menerima panggilan atau suara yang dikirimkan pada frekuensi yang diaktifkan. Saat Anda menekan tombol nada Panggil (12), perangkat beralih ke mode 'Transmisi'. Anda kemudian mengirimkan sinyal suara ke perangkat lain.
    • Untuk mengirim pesan suara, tekan tombol TALK (15) dan berbicara ke mikrofon (10). Terus tekan tombol hingga Anda selesai mengirimkan pesan Anda. Pegang mikrofon minimal 5 cm dari wajah Anda.
      Catatan:
    • Perangkat lain harus diatur ke saluran yang sama dan telah mengatur kode CTCSS yang sama (lihat poin 7)
    • Ketika transmisi selesai dan tombol TALK (15) tidak lagi ditekan, perangkat lain akan mengeluarkan suara (BEEP) untuk menunjukkan bahwa perangkat ini siap untuk mengirim.
  5. Mengubah Saluran
    • Tekan tombol MENU (11) sekali, nomor saluran saat ini berkedip di layar.
    • Tekan tombol - ▲ (4) atau tombol - ▼ (7) untuk mengubah saluran.
    • Tekan tombol TALK - (15) untuk mengonfirmasi dan kembali ke Mode siaga.
      Catatan: Jika tidak ada tombol yang ditekan dalam waktu 15 detik selama pengaturan, unit akan kembali ke siaga.
  6. CTCSS (Continious Tone Coded Squelch System)
    Radio bebas lisensi yang beroperasi pada pita frekuensi 462 MHz, seperti Twintalker, memiliki 22 saluran radio yang tersedia. Jika ada banyak pengguna radio di lingkungan Anda, ada kemungkinan bahwa beberapa pengguna ini beroperasi pada saluran radio yang sama.
    Untuk mencegah Anda menerima sinyal dari pengguna lain, sub-saluran telah diintegrasikan.
    Dua radio hanya dapat berkomunikasi satu sama lain ketika mereka beroperasi pada saluran radio yang sama dan ketika mereka telah memilih sub-saluran yang persis sama. Ada dua jenis sub-saluran:
    • Continuous Tone Coded Squelch System (CTCSS)
      Saat menggunakan CTCSS, nada frekuensi rendah (antara 67 dan 250 Hz) akan dikirimkan bersama dengan sinyal suara. Ada 38 nada yang tersedia untuk dipilih. Anda bebas memilih salah satu dari 38 nada yang tersedia ini. Karena penyaringan, nada-nada ini umumnya tidak akan terdengar sehingga tidak akan mengganggu komunikasi.
  7. CTCSS
    • Tekan tombol MENU (11) dua kali: Kode CTCSS saat ini berkedip di layar.
    • Tekan tombol ▲ - (4) atau tombol ▼ - (7) untuk mengubah ke kode lain.
    • Tekan tombol TALK (15) untuk mengonfirmasi dan kembali ke mode siaga.
      Catatan: Untuk menonaktifkan CTCSS, pilih kode "0F" untuk CTCSS di menu. Ketika entri dikonfirmasi, "OF" akan ditampilkan.
  8. Monitor
    Anda dapat menggunakan fitur monitor untuk memeriksa sinyal yang lebih lemah di saluran saat ini.
    • Tekan tombol MON untuk mengaktifkan pemantauan saluran.
    • Tekan tombol MON untuk menghentikan pemantauan saluran.
      Catatan: Selama pemantauan saluran, sirkuit penerima di Radio tidak akan mendengarkan kode CTCSS.
  9. Pemilihan VOX
    Radio mampu mengirimkan transmisi yang diaktifkan suara (VOX). Dalam mode VOX, radio akan mengirimkan sinyal ketika diaktifkan oleh suara Anda atau suara lain di sekitar Anda. Operasi VOX tidak disarankan jika Anda berencana menggunakan radio Anda di lingkungan yang bising atau berangin.
    Catatan: Mode VOX akan ditimpa ketika Anda menekan tombol TALK - "15".
    • Tekan tombol MENU (11) tiga kali, pengaturan VOX saat ini berkedip di layar dan ikon VOX ditampilkan.
    • Tekan tombol ▲ (4) untuk mengatur tingkat sensitivitas VOX antara 1 dan 3 (tingkat 3 adalah tingkat yang paling sensitif).
    • Tekan tombol ▼ (7) hingga "OF" muncul di layar, untuk mematikan VOX.
    • Tekan tombol TALK (15) untuk mengonfirmasi dan kembali ke mode siaga.
  10. Memindai saluran radio aktif
    • Tekan tombol SCAN (21): Indikator fungsi 'Scan' (17) akan muncul di layar dan saluran (18) akan memindai terus menerus dari 1 hingga 22.
    • Tekan tombol ▼ (7) untuk memulai pemindaian saluran dari 22 hingga 1.
      Setelah saluran aktif ditemukan, pemindaian akan berhenti dan Anda dapat mendengarkan transmisi.
      Ketika transmisi pada saluran yang ditemukan berhenti, pemindaian akan dilanjutkan secara otomatis.
      CATATAN: Jika Anda menekan tombol TALK (15) saat mendengarkan saluran yang ditemukan, Radio akan kembali ke mode siaga pada saluran yang ditemukan.
  11. Nada Panggil
    Nada panggil memberi tahu orang lain bahwa Anda ingin mulai berbicara.
    1. Menyetel Nada Panggil
      Twintalker memiliki 10 nada panggil.
      • Tekan tombol MENU (11) empat kali, "CA" ditampilkan dan nada panggil saat ini berkedip.
      • Tekan tombol ▲ (4) atau tombol ▼ (7) untuk mengubah ke Nada Panggil lain.
      • Tekan tombol TALK - (15) untuk mengonfirmasi dan kembali ke Mode siaga.
    2. Mengirim Nada Panggil
      Tekan tombol CALL (12) sebentar. Nada panggil akan dikirimkan pada saluran yang disetel.
  12. Nada Tombol Nyala/Mati
    Ketika sebuah tombol ditekan, unit akan berbunyi bip sebentar.
    Untuk menyetel nada tombol.
    • Tekan tombol MENU (11) lima kali. "tO" akan ditampilkan.
    • Tekan ▲ untuk mengaktifkan (ON) atau ▼ menonaktifkan Nada Tombol (OF).
    • Tekan tombol TALK - (15) untuk mengonfirmasi pilihan Anda dan kembali ke mode siaga.
  13. Roger Beep Nyala/Mati
    Setelah tombol TALK dilepaskan, unit akan mengirimkan bunyi bip roger untuk mengonfirmasi bahwa Anda telah berhenti berbicara.
    Untuk menyetel Roger Beep.
    • Tekan tombol MENU (11) enam kali. "rO" akan ditampilkan.
    • Tekan ▲ untuk mengaktifkan (ON) atau ▼ menonaktifkan Roger Beep (OF).
    • Tekan tombol TALK - (15) untuk mengonfirmasi pilihan Anda dan kembali ke mode siaga.
  14. Kunci Tombol
    • Tekan dan tahan tombol MENU (11) selama dua detik untuk mengaktifkan mode kunci Tombol. Ikon kunci tombol ditampilkan di Layar LCD.
    • Tekan dan tahan tombol MENU (11) lagi selama dua detik untuk menonaktifkan kunci tombol
      Catatan: Tombol PTT - (15), tombol CALL - (12), tombol MON (5) dan tombol on/off (6) akan tetap berfungsi saat Kunci Tombol diaktifkan.
  15. Lampu latar tampilan
    Untuk mengaktifkan lampu latar layar LCD, tekan tombol apa saja kecuali tombol MENU (11) atau tombol MON (5). Lampu latar LCD akan menyala selama 5 detik.
  16. Koneksi earpiece
    Twintalker dapat digunakan dengan earpiece yang disertakan.
    Konektor terletak di sisi atas unit (8).
    Masukkan steker earpiece ke konektor (jack 2,5mm).
    Tombol kecil pada earpiece memiliki fungsi yang sama dengan tombol TALK - (15) pada unit
    Ketika Anda menggunakan tombol TALK - (15) dari Earpiece, Anda juga harus menggunakan mikrofon dari earpiece untuk berbicara.
    Catatan: Jangan sambungkan earpiece lain. Ini dapat merusak perangkat Anda.
  17. Fungsi hemat baterai:
    Ketika perangkat belum digunakan selama 6 detik, mode ekonomi diaktifkan secara otomatis. Ini tidak memengaruhi penerimaan transmisi dan mode standar diaktifkan kembali secara otomatis segera setelah sinyal terdeteksi.
  18. LAMPU FLASH TERPASANG
    Sebagai fitur tambahan, Radio Anda memiliki lampu senter bawaan yang dapat digunakan dalam mengirim sinyal cahaya atau untuk kebutuhan pencahayaan Anda
  19. Spesifikasi teknis
    Saluran: 22
    Sub-kode: CTCSS 38
    Frekuensi: 462.5625~467.7125MHz
    Jangkauan: Hingga 3 Km (Lapangan terbuka)
    Baterai: 4xAAA
    Daya Transmisi: =< 500mW ERP
    Jenis Modulasi: FM - F3E
    Jarak saluran: 25 kHz

Pembuangan Peralatan Listrik & Elektronik Lama (Berlaku di Uni Eropa dan negara-negara Eropa lainnya dengan sistem pengumpulan terpisah) Simbol ini pada produk atau kemasannya menunjukkan bahwa produk ini tidak boleh diperlakukan sebagai limbah rumah tangga. Sebaliknya, itu harus diserahkan ke tempat pengumpulan yang berlaku untuk daur ulang peralatan listrik dan elektronik . Dengan memastikan produk ini dibuang dengan benar, Anda akan membantu mencegah potensi konsekuensi negatif bagi lingkungan dan kesehatan manusia, yang dapat disebabkan oleh penanganan limbah yang tidak tepat dari produk ini. Daur ulang bahan akan membantu melestarikan sumber daya alam. Untuk informasi lebih rinci tentang daur ulang produk ini, silakan hubungi kantor kota setempat atau layanan pembuangan limbah rumah tangga Anda.

Pengoperasian Radio Portabel dan Paparan EME

Perawatan Antena

Gunakan hanya antena pengganti yang disertakan atau disetujui. JANGAN pegang antena saat radio "DIGUNAKAN" Memegang antena memengaruhi jangkauan efektif.

Pengoperasian Radio Dua Arah

Saat menggunakan radio Anda sebagai radio dua arah tradisional, pegang radio dalam posisi vertikal dengan mikrofon 1 hingga 2 inci (2,5 hingga 5 cm) dari bibir.

Pengoperasian yang Dipakai di Tubuh

Jika Anda mengenakan radio di tubuh Anda saat mengirim, selalu letakkan radio di klip, dudukan, sarung, wadah, atau tali tubuh yang disertakan atau disetujui untuk produk ini. Jika Anda tidak menggunakan salah satu aksesori yang dikenakan di tubuh yang disertakan atau disetujui, dan tidak menggunakan radio yang dipegang dalam posisi penggunaan normal, pastikan radio dan antenanya setidaknya 1 inci (2,5 cm) dari tubuh Anda saat mengirim.

Operasi Data

Jika berlaku, saat menggunakan fitur data apa pun dari radio dengan atau tanpa kabel aksesori, posisikan radio dan antenanya setidaknya 1 inci (2,5 cm) dari tubuh.

Kompatibilitas/Interferensi Elektromagnetik

Catatan: Hampir setiap perangkat elektronik rentan terhadap interferensi elektromagnetik (EMI) jika tidak terlindungi dengan baik, dirancang, atau dikonfigurasi untuk kompatibilitas elektromagnetik.

Fasilitas

Untuk menghindari interferensi elektromagnetik dan/atau konflik kompatibilitas, matikan radio Anda di fasilitas mana pun di mana pemberitahuan yang dipasang menginstruksikan Anda untuk melakukannya. Rumah sakit atau fasilitas perawatan kesehatan mungkin menggunakan peralatan yang sensitif terhadap energi RF eksternal.

Pesawat Terbang

Saat diinstruksikan untuk melakukannya, matikan radio Anda saat berada di dalam pesawat terbang. Setiap penggunaan radio harus sesuai dengan peraturan yang berlaku
per instruksi kru maskapai.
