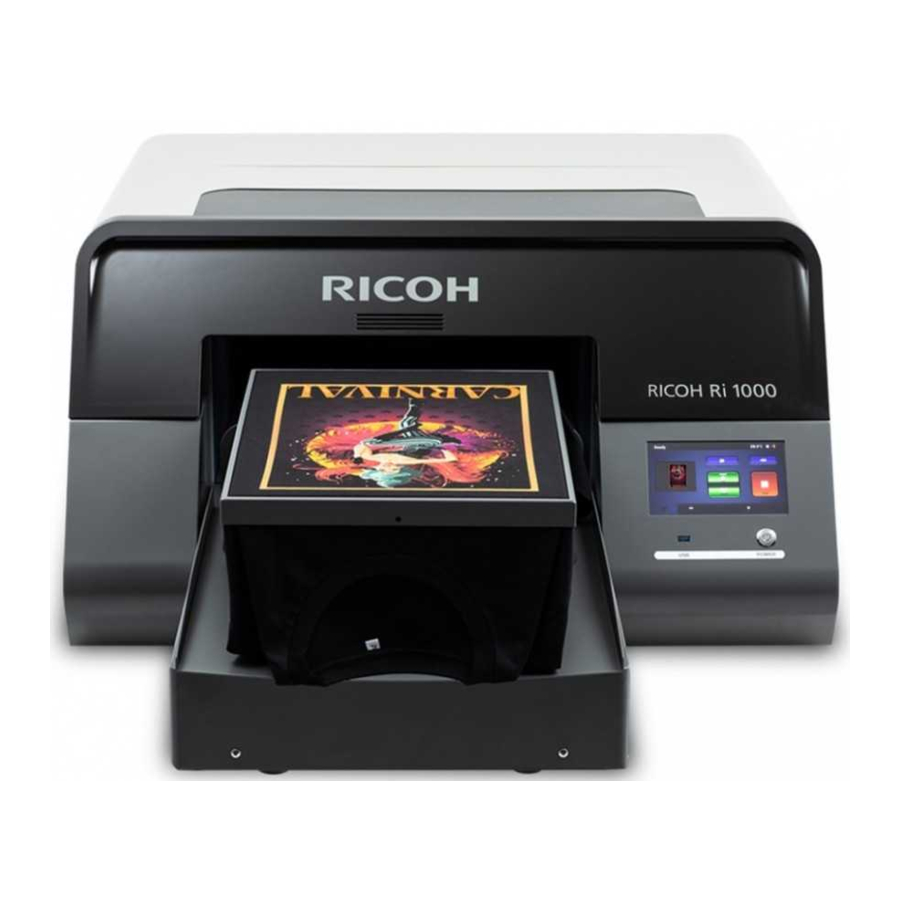

Ricoh Ri 1000, Ri 1000X kasutusjuhend

Sissejuhatus

Käesoleva kasutusjuhendi eesmärk on kirjeldada uue funktsiooni "Nozzle Strong Maintenance" kasutamist RICOH Ri 1000 ja RICOH Ri 1000X printeritega. See on uus teave, mis on lisatud nende kasutusjuhenditele.
Düüside ummistuse kõrvaldamiseks järgige neid protseduure.
Kasutusjuhend on mõeldud klientidele, kes on ostnud järgmised printerid.

• RICOH Ri 1000
• RICOH Ri 1000X

Pange tähele, et kasutusjuhendite sisu võidakse muuta, seega kasutage alati uusimat versiooni.

Püsivara kontrollimine ja värskendamine

Kontrollige ja värskendage püsivara.
Kui teie püsivara versioon on vanem kui järgmine, siis värskendage seda.
Düüside tugevat hooldust toetavate printerite püsivara versioon on järgmine.

[RICOH Ri 1000]

• Paneel (GIB): Ver1.41
• Alamjuhtimine (SCB): GX231103
• Mootor (CTL): 1.17_617:R

[RICOH Ri 1000X]

• Paneel (GIB): Ver1.11
• Alamjuhtimine (SCB): 1.10
• Mootor (CTL): 1.67_617:R

Püsivara värskendamise kohta leiate üksikasju jaotisest "Kuidas värskendada".

Düüside tugev hooldus

• Töö ajal kandke alati müügilolevaid kaitseprille ja kindaid.

Tehke seda hooldust siis, kui väljutusviga ei ole paranenud ka pärast "STRONG" (TUGEV) pea puhastamise korduvat tegemist (3–5 korda).
Kinnitage puhastuslahusega täidetud peakaitsmekate prindipea külge ja tehke seda hooldust, et parandada düüsi ummistust.
Puhastage mitu pead ühe toiminguga.
Kui pärast kelgu liikumist on möödunud 30 minutit või rohkem, tühistab masin selle hoolduse. Kuna düüsi kuivus võib põhjustada düüsi defekti, tehke seda hooldust kohe.

Asjad, mida valmistada

Hooldusajad
Umbes 20 minutit

1. Vajutage vahekaarti Option (Valik).

2. Vajutage [OPTION] (VALIK).

3. Vajutage [NOZZLE STRONG MAINT.] (DÜÜSIDE TUGEV HOOLDUS) jaotises [OPTION] (VALIK).

4. Vajutage puhastatava pea numbrit.
   Saate valida mitu pead.

5. Vajutage [NEXT] (JÄRGMINE).
   Kelk liigutatakse.
6. Avage esikaas.
7. Vajutage [NEXT] (JÄRGMINE).
   [NEXT] (JÄRGMINE) saab vajutada ainult siis, kui esikaas on avatud.

8. Paigaldage puhastuslahusega täidetud peakaitsmekate.
   Vaadake ka jaotist "Peakaitsmekatte paigaldamine" RICOH Ri 1000 puhul lk 6, RICOH Ri 1000X pikaajalise säilitamise protseduur kasutusjuhendis.
   Kuid ärge lülitage printerit välja.

Kui te ei ole peakaitsmekatte paigaldamisega harjunud, näiteks kui paigaldate seda esimest korda, siis harjutage esmalt peakaitsmekatte paigaldamist/eemaldamist ilma puhastuslahust lisamata.
Pärast seda harjutage peakaitsmekatte paigaldamist/eemaldamist puhastuslahusega ja kontrollige, kas see on puhastuslahuse abil õigesti paigaldatud.
Olge ettevaatlik, et te ei puudutaks kodeerilehte ega juhtvarda. Kui puudutate kodeerilehte ja see määrdub, siis pühkige mustus maha (üksikasju vt jaotisest "Kodeerilehe puhastamine" kasutusjuhendis).

Peakaitsmekatte juhend

1. Vasak pool (ülemise esiosa üksik raam)
2. Korgid
3. Parem pool (kaks raami ülaosas)

9. Pange pea alla kandik või paber.
   Kandik või paber takistab tahke tindi, ebeme ja puhastuslahuse sattumist masinasse.

10. Kui kelk on raskesti kasutatavas asendis, liigutage kelku käsitsi aeglaselt.
11. Valage tilguti abil puhastuslahus korgi sisse ja korgi servade ümber.
    Veenduge, et korgi sisu on täidetud puhastuslahusega.

    Valage puhastuslahus korgi sisse, kuni vedeliku tase on veidi kõrgemal korgi servast, nagu on näidatud alloleval joonisel, küljelt vaadatuna.
    Kui tekivad mullid, kasutage mullide väljatõmbamiseks tilgutit, kuna need ei pruugi pead korralikult puhastada.
    Seda tuleks teha kõigi korkide puhul.

12. Võtke täidetud puhastuslahus peakaitsmekatte alla kelgu alla, et vältida mahavalgumist.

    Kui peakaitsmekattesse lisatava puhastuslahuse kogus ei ole piisav või kui puhastuslahus paigaldamise ajal välja valgub, ei puhastata pead õigesti. Kui te ei ole selle toiminguga tuttav, siis harjutage peakaitsmekatte paigaldamist/eemaldamist koos puhastuslahusega, et näha, kas pea on õigesti puhastatud.
    Kui te natuke maha valate, siis pole probleemi. Kui see satub masinale, siis pühkige see ära.

    Kui pea asendit on raske kontrollida, kasutage asendi kontrollimiseks peeglit.
    Soovitame peakaitsmekate liigutada kelgu alla, seistes printeri paremal küljel, hooldusüksuse ees, ja viies selle ülaltpoolt läbi juhtvardade.

    Selleks hoidke peakaitsmekatte paremat külge (külge, millel on ülaosas kaks klambrit), nagu on näidatud allpool, et oleks lihtsam katet kelgu külge kinnitada. Pange tähele peakaitsmekatte orientatsiooni.

    Kui kelk on töötamise ajal raskesti läbitavas asendis, liigutage kelku käsitsi aeglaselt, et tagada peakaitsmekatte läbimiseks piisav ruum.

    Pärast juhtvardast läbimist liigutage peakaitsmekate kelgu põhja, hoides seda paralleelselt juhtvarda ja kelguga, nii et kork oleks horisontaalne. Sel ajal hoidke peakaitsmekatte korgi pind suunaga ülemise kelgu poole.

    Kui peakaitsmekate on kallutatud, on nurk, mille all puhastuslahus korgist välja valgub, "vasakult paremale: u 30 kraadi" ja "eesmist tagaosa: u 10 kraadi", kui peakaitsmekate on sihtolekus puhastuslahusega täidetud.
    Seetõttu liigutage peakaitsmekatte paigaldamisel seda ettevaatlikult, nii et see kallutuks mingil määral vasakule või paremale, kuid mitte ette- või taha.

13. Reguleerige peakaitsmekatte vasakut ja paremat nurka kelgu nurkade suhtes.

14. Lükake peakaitsmekatet üles, kuni see klõpsatab.

15. Vajutage [NEXT] (JÄRGMINE).
    ※Kui soovite pärast seda protseduuri hooldust tühistada, eemaldage peakaitsmekate ja vajutage "CANCEL" (TÜHISTA).
    Kui vajutatakse [CANCEL] (TÜHISTA), siis prindipea kaetakse ja hooldus on lõpetatud.
    Kuid pidage meeles, et kui vajutate "CANCEL" (TÜHISTA), kui peakaitsmekate on endiselt kinnitatud, siis ilmneb viga.

16. Kontrollige, kas peakaitsmekate on kindlalt kelgu külge kinnitatud, ja vajutage [NEXT] (JÄRGMINE).

    Kui peakaitsmekate ei ole õigesti kinnitatud, võib masina sisu olla tindiga määrdunud
    Pärast peakaitsmekatte kinnitamist vaadake seda eestpoolt ja kontrollige, kas peakaitsmekate ei ole kallutatud. Kui see on kallutatud, võib kelgu ja peakaitsmekatte sees oleva korgi vahel olla nähtav tühimik, nagu on näidatud alloleval NG-pildil. Sel juhul tehke paigaldamine uuesti.

17. Sulgege esikaas.
18. Vajutage [NEXT] (JÄRGMINE).
    [NEXT] (JÄRGMINE) saab vajutada ainult siis, kui esikaas on suletud.

19. Vajutage [START] (KÄIVITA). Hooldus algab.

    Kui hooldus on käivitatud, kuvatakse järgmine teade.
    Edenemist kuvatakse juhtpaneeli ülemises vasakus nurgas.
    Saate hoolduse sundlõpetada, vajutades hoolduse ajal "CANCEL" (TÜHISTA).
    Pärast "CANCEL" (TÜHISTA) vajutamist eemaldage peakaitsmekate.

20. Pärast hoolduse lõpetamist avage esikaas ja eemaldage peakaitsmekate.
    Kui hooldus on lõpetatud, ilmub järgmine teade.

21. Kontrollige kelgu asendit.
    Kui kelk on asendis, mis raskendab peakaitsmekatte eemaldamist, liigutage kelku käsitsi aeglaselt.

22. Avage peakaitsmekatte paremal küljel olevad kaks klambrit väljapoole ja eemaldage klambrid kelgust.
    Veenduge, et korgi sisu on täidetud puhastuslahusega.

23. Eemaldage peakaitsmekatted kelgu küljest, lükates seda allapoole
    Peakaitsmekatte vasakul küljel oleva klambri saab eemaldada samal ajal, kui peakaitsmekate alla lükatakse.

24. Eemaldage peakaitsmekatted juhtvardade vahelt.
    Peakaitsmekatte juhtvardade vahelt eemaldamisel on soovitatav hoida lamedat kaablit käega, mis on vastupidine peakaitsmekatet hoidvale käele, kuna peakaitsmekate kipub lamedasse kaablisse kinni jääma.
    Kui pea asendit on raske kontrollida, kasutage asendi kontrollimiseks peeglit.

25. Vajutage [NEXT] (JÄRGMINE).
    Kelk liigub paremasse serva ja pea kaetakse.
    ※Pange tähele, et kui vajutate "CANCEL" (TÜHISTA), kui peakaitsmekate on endiselt kinnitatud, siis ilmneb viga.
26. Sulgege esikaas.
27. Vajutage [NEXT] (JÄRGMINE).
    [NEXT] (JÄRGMINE) saab vajutada ainult siis, kui esikaas on suletud.
    Automaatse puhastuse käivitamiseks vajutage [NEXT] (JÄRGMINE).
    Automaatne puhastus võtab aega kuni 10 minutit.

28. Pärast automaatse puhastuse lõpetamist tehke düüside kontroll.
    Pärast automaatse puhastuse lõpetamist printige düüside kontroll, et näha, kas tindi väljutamine on paranenud.
29. Kui probleem püsib, tehke seda hooldust ja düüside kontrolli mitu korda (3–5 korda).
    Kui düüsi ummistus ei parane pärast ülaltoodud toimingute tegemist, järgige jaotises "Veaotsingu juhend ja erimärkused" toodud juhiseid "Mitu düüsi on väljas – ei parane üldse või paraneb pea tavalise ja tugeva pea puhastamisega vaid veidi".
