Panduan Ricoh Ri 1000, Ri 1000X

Isi

1 Pendahuluan
2 Periksa dan perbarui firmware
3 Perawatan Kuat Nosel
4 Unduh manual
5 Dalam Bahasa Lain

Pendahuluan

Panduan ini bertujuan untuk menjelaskan penggunaan fungsi baru, "Perawatan Kuat Nosel" dengan printer RICOH Ri 1000 & RICOH Ri 1000X. Itu adalah informasi baru yang ditambahkan ke Panduan Pengguna mereka.
Harap ikuti prosedur ini untuk memulihkan penyumbatan nosel.

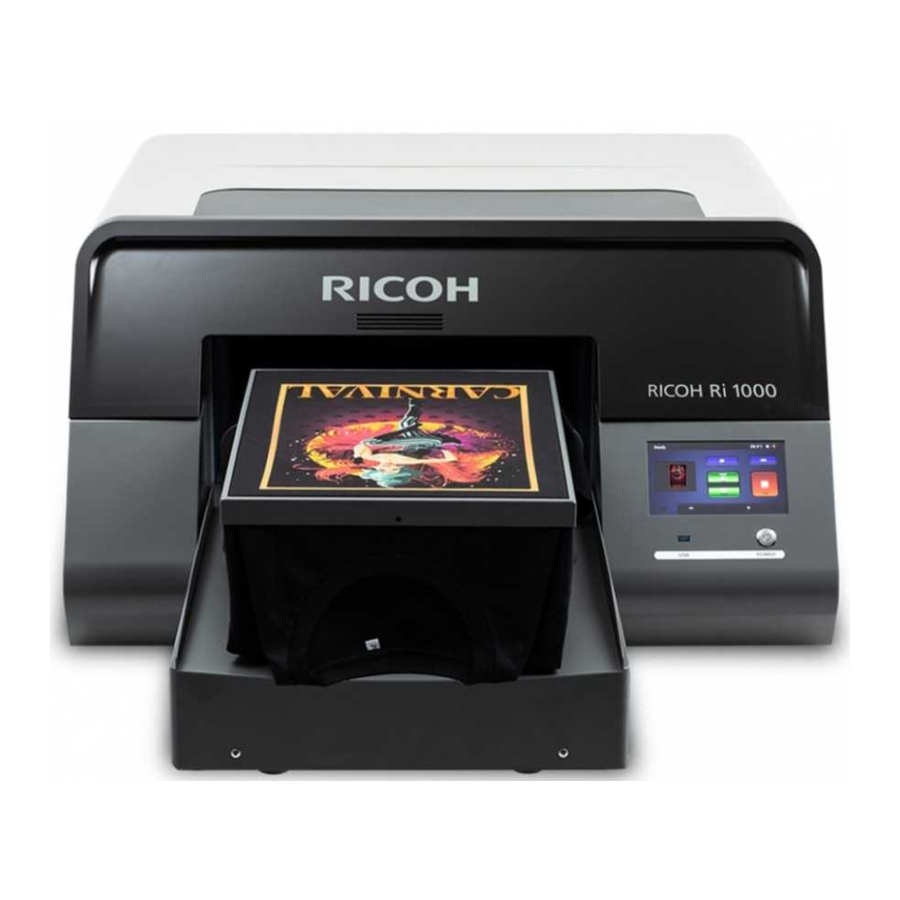

Panduan ini ditujukan untuk pelanggan yang membeli printer berikut.

RICOH Ri 1000
RICOH Ri 1000X

Harap perhatikan bahwa isi dari buku petunjuk dapat berubah, jadi harap selalu gunakan versi terbaru.

Periksa dan perbarui firmware

Periksa dan perbarui firmware.
Jika versi firmware Anda lebih lama dari yang berikut, harap perbarui.
Versi firmware dari setiap printer yang mendukung Perawatan Kuat Nosel adalah sebagai berikut.

[RICOH Ri 1000]

Panel (GIB):Ver1.41
Sub Kontrol (SCB):GX231103
Mesin (CTL):1.17_617:R

[RICOH Ri 1000X]

Panel (GIB):Ver1.11
Sub Kontrol (SCB):1.10
Mesin (CTL):1.67_617:R

Silakan merujuk ke "Cara memperbarui" untuk detail tentang cara memperbarui firmware.

Perawatan Kuat Nosel

Selalu kenakan kacamata pelindung dan sarung tangan yang tersedia secara komersial saat bekerja.

Lakukan perawatan ini ketika kegagalan ejeksi tidak membaik bahkan setelah melakukan pembersihan kepala "KUAT" beberapa kali (3 hingga 5 kali).
Pasang penutup pelindung kepala yang diisi dengan larutan pembersih ke kepala cetak dan lakukan perawatan ini untuk meningkatkan penyumbatan nosel.
Bersihkan beberapa kepala dalam satu operasi.
Ketika 30 menit atau lebih telah berlalu setelah kereta bergerak, mesin akan membatalkan perawatan ini. Karena kekeringan nosel dapat menyebabkan kerusakan nosel, lakukan perawatan ini segera.

Hal-hal yang perlu disiapkan

Tujuan	Item
Untuk dipakai	Sarung tangan polietilen
Untuk dipakai	Kacamata pelindung atau kacamata keselamatan
Untuk digunakan	Larutan pembersih
	Pipet
	Penutup pelindung kepala

Waktu perawatan
Sekitar 20 menit

Tekan tab Opsi.
Tekan [OPTION] (OPSI).
Tekan [NOZZLE STRONG MAINT.] (PERAWATAN KUAT NOZEL) dari [OPTION] (OPSI).
Tekan nomor kepala yang akan dibersihkan.
Anda dapat memilih beberapa kepala.
Tekan [NEXT] (SELANJUTNYA).
Kereta dipindahkan.
Buka penutup depan.
Tekan [NEXT] (SELANJUTNYA).
[NEXT] (SELANJUTNYA) hanya dapat ditekan dengan penutup depan terbuka.
Pasang penutup pelindung kepala yang diisi dengan larutan pembersih.
Lihat juga "Memasang penutup pelindung kepala" pada halaman 6 untuk Prosedur RICOH Ri 1000 untuk penyimpanan jangka panjang untuk Panduan Pengguna RICOH Ri 1000X.
Namun, jangan matikan printer.

Jika Anda tidak terbiasa memasang penutup pelindung kepala, seperti saat memasangnya untuk pertama kali, pertama-tama latih memasang/melepas penutup pelindung kepala tanpa menambahkan larutan pembersih.
Setelah itu, harap latih memasang/melepas penutup pelindung kepala dengan larutan pembersih dan periksa apakah dipasang dengan benar dengan larutan pembersih di tempatnya.
Harap berhati-hati untuk tidak menyentuh lembaran encoder atau batang pemandu. Jika Anda menyentuh lembaran encoder dan terkena kotoran, bersihkan kotoran tersebut (untuk detailnya, lihat "Membersihkan Lembaran Encoder" pada Panduan Pengguna).

Panduan untuk penutup pelindung kepala

Sisi kiri (bingkai tunggal di bagian depan atas)
Tutup
Sisi kanan (dua bingkai di bagian atas)

Letakkan baki atau kertas di bawah kepala.
Baki atau kertas mencegah tinta padat, serat, dan larutan pembersih masuk ke dalam mesin.
Jika kereta berada pada posisi yang sulit dioperasikan, gerakkan kereta secara perlahan dengan tangan.
Gunakan pipet untuk menuangkan larutan pembersih ke dalam tutup dan di sekitar tepi tutup.
Pastikan bahwa bagian dalam tutup terisi dengan larutan pembersih.

Tuangkan larutan pembersih ke dalam tutup sampai ketinggian cairan sedikit di atas tepi tutup, seperti yang ditunjukkan pada ilustrasi di bawah ini, jika dilihat dari samping.
Jika gelembung dihasilkan, silakan gunakan pipet untuk menyedot gelembung tersebut, karena mungkin tidak membersihkan kepala dengan benar.
Ini harus dilakukan untuk semua tutup.
Bawa larutan pembersih yang terisi ke penutup pelindung kepala di bawah kereta untuk mencegah tumpahan.

Jika jumlah larutan pembersih yang ditambahkan ke penutup pelindung kepala tidak mencukupi, atau jika larutan pembersih tumpah selama pemasangan, kepala tidak akan dibersihkan dengan benar. Jika Anda tidak terbiasa dengan operasi ini, silakan berlatih memasang/melepas penutup pelindung kepala dengan larutan pembersih di dalamnya untuk melihat apakah kepala dibersihkan dengan benar.
Tidak masalah jika Anda menumpahkan sedikit. Jika mengenai mesin, bersihkan.

Jika sulit untuk memeriksa posisi kepala, gunakan cermin untuk memeriksa posisi tersebut.
Kami menyarankan agar penutup pelindung kepala dipindahkan di bawah kereta dengan berdiri di sisi kanan printer, di depan unit perawatan, dan melewatinya melalui batang pemandu dari atas.

Untuk melakukannya, pegang sisi kanan penutup pelindung kepala (sisi dengan dua cakar di bagian atas) seperti yang ditunjukkan di bawah ini untuk memudahkan pemasangan penutup ke kereta. Perhatikan orientasi penutup pelindung kepala.

Jika kereta berada pada posisi yang sulit untuk dilewati penutup pelindung kepala saat bekerja, gerakkan kereta secara perlahan dengan tangan untuk memastikan ada celah agar penutup pelindung kepala dapat lewat.

Setelah melewati batang pemandu, gerakkan penutup pelindung kepala ke bagian bawah kereta, jaga agar sejajar dengan batang pemandu dan kereta sehingga tutupnya horizontal. Pada saat ini, harap jaga agar permukaan tutup penutup pelindung kepala menghadap ke arah kereta atas.

Ketika penutup pelindung kepala miring, sudut di mana larutan pembersih tutup tumpah adalah "kiri ke kanan: kira-kira 30 derajat" dan "depan ke belakang: kira-kira 10 derajat" ketika penutup pelindung kepala diisi dengan larutan pembersih ke keadaan target.
Oleh karena itu, saat memasang penutup pelindung kepala, gerakkan dengan hati-hati agar miring ke kiri atau kanan sampai batas tertentu, tetapi tidak ke depan atau belakang.
Sesuaikan sudut kiri dan kanan penutup pelindung kepala dengan sudut kereta.
Dorong penutup pelindung kepala ke atas hingga berbunyi klik.
Tekan [NEXT] (SELANJUTNYA).
※Saat membatalkan perawatan setelah prosedur ini, lepaskan penutup pelindung kepala dan tekan "CANCEL" (BATAL).
Ketika [CANCEL] (BATAL) ditekan, kepala cetak akan ditutup, dan perawatan akan selesai.
Namun, harap dicatat bahwa kesalahan akan terjadi jika "CANCEL" (BATAL) ditekan saat penutup pelindung kepala masih terpasang.
Periksa apakah penutup pelindung kepala terpasang dengan aman ke kereta, dan tekan [NEXT] (SELANJUTNYA).

Jika penutup pelindung kepala tidak terpasang dengan benar, bagian dalam mesin mungkin ternoda tinta
Setelah memasang penutup pelindung kepala, amati dari depan dan periksa apakah penutup pelindung kepala tidak miring. Jika miring, celah mungkin terlihat antara kereta dan tutup di dalam penutup pelindung kepala, seperti yang ditunjukkan pada gambar NG di bawah ini. Dalam hal ini, lakukan pemasangan lagi.
Tutup penutup depan.
Tekan [NEXT] (SELANJUTNYA).
[NEXT] (SELANJUTNYA) hanya dapat ditekan dengan penutup depan tertutup.
Tekan [START] (MULAI). Perawatan dimulai.

Saat perawatan dimulai, pesan berikut akan ditampilkan.
Kemajuan akan ditampilkan di sudut kiri atas panel kontrol.
Anda dapat memaksa perawatan untuk berakhir dengan menekan "CANCEL" (BATAL) selama perawatan.
Setelah menekan "CANCEL" (BATAL), lepaskan penutup pelindung kepala.
Setelah perawatan selesai, buka penutup depan, dan lepaskan penutup pelindung kepala.
Ketika perawatan selesai, pesan berikut muncul.
Periksa posisi kereta.
Jika kereta berada pada posisi yang menyulitkan pelepasan penutup pelindung kepala, gerakkan kereta secara perlahan dengan tangan.
Buka kedua cakar di sisi kanan penutup pelindung kepala ke luar dan lepaskan cakar dari kereta.
Pastikan bahwa bagian dalam tutup terisi dengan larutan pembersih.
Lepaskan penutup pelindung kepala dari kereta dengan mendorongnya ke bawah
Cakar di sisi kiri penutup pelindung kepala dapat dilepas secara bersamaan saat penutup pelindung kepala didorong ke bawah.
Lepaskan penutup pelindung kepala dari antara batang pemandu.
Saat melepas penutup pelindung kepala dari antara batang pemandu, disarankan untuk memegang kabel pipih dengan tangan yang berlawanan dengan tangan yang memegang penutup pelindung kepala saat melepas penutup pelindung kepala, karena penutup pelindung kepala cenderung tersangkut pada kabel pipih.
Jika sulit untuk memeriksa posisi kepala, gunakan cermin untuk memeriksa posisi tersebut.
Tekan [NEXT] (SELANJUTNYA).
Kereta bergerak ke ujung kanan, dan Kepala ditutup.
※Harap dicatat bahwa kesalahan akan terjadi jika "CANCEL" (BATAL) ditekan saat penutup pelindung kepala masih terpasang.
Tutup Penutup Depan.
Tekan [NEXT] (SELANJUTNYA).
[NEXT] (SELANJUTNYA) hanya dapat ditekan dengan penutup depan tertutup.
Tekan [NEXT] (SELANJUTNYA) untuk memulai pembersihan otomatis.
Pembersihan otomatis membutuhkan waktu hingga 10 menit.
Lakukan pemeriksaan nosel setelah pembersihan otomatis selesai.
Setelah pembersihan otomatis selesai, cetak pemeriksaan nosel untuk melihat apakah ejeksi tinta telah membaik.
Jika masalah berlanjut, lakukan perawatan dan pemeriksaan nosel ini beberapa kali (3 hingga 5 kali).
Jika penyumbatan nosel tidak membaik setelah melakukan langkah-langkah di atas, ikuti langkah-langkah "Beberapa nosel tidak berfungsi – tidak membaik sama sekali atau hanya sedikit dengan pembersihan kepala normal dan kuat di Panduan Pemecahan Masalah dan Catatan Khusus.
