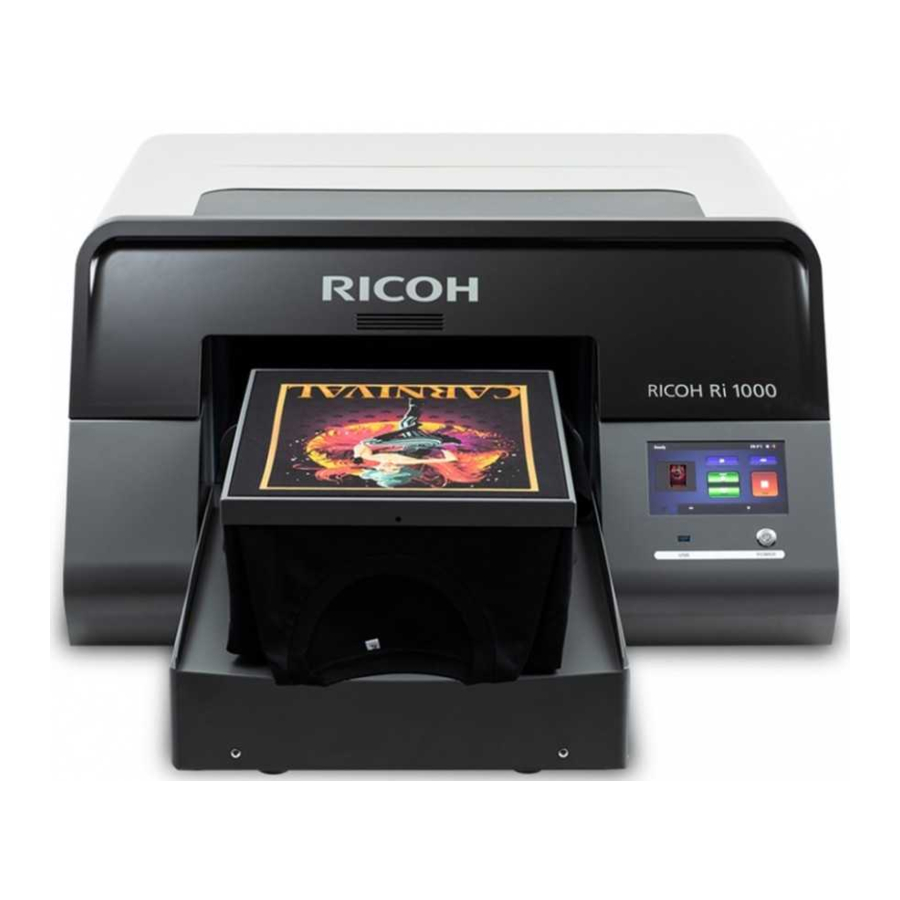

Priročnik za Ricoh Ri 1000, Ri 1000X

Vsebina

1 Uvod
2 Preverjanje in posodabljanje vdelane programske opreme
3 Močno vzdrževanje šob
4 Prenesi navodilo
5 V drugih jezikih

Uvod

Namen tega priročnika je opisati uporabo nove funkcije "Močno vzdrževanje šob" s tiskalnikoma RICOH Ri 1000 & RICOH Ri 1000X. To so nove informacije, dodane njihovim uporabniškim priročnikom.
Za odpravo zamašitve šob sledite tem postopkom.
Priročnik je namenjen strankam, ki so kupile naslednje tiskalnike.

RICOH Ri 1000
RICOH Ri 1000X

Upoštevajte, da se lahko vsebina navodil za uporabo spremeni, zato vedno uporabljajte najnovejšo različico.

Preverjanje in posodabljanje vdelane programske opreme

Preverite in posodobite vdelano programsko opremo.
Če je vaša različica vdelane programske opreme starejša od naslednje, jo posodobite.
Različica vdelane programske opreme vsakega tiskalnika, ki podpira močno vzdrževanje šob, je naslednja.

[RICOH Ri 1000]

Plošča (GIB): Ver1.41
Pomožni nadzor (SCB): GX231103
Motor (CTL): 1.17_617:R

[RICOH Ri 1000X]

Plošča (GIB): Ver1.11
Pomožni nadzor (SCB): 1.10
Motor (CTL): 1.67_617:R

Za podrobnosti o posodobitvi vdelane programske opreme glejte "Kako posodobiti".

Močno vzdrževanje šob

Pri delu vedno nosite komercialno dostopna zaščitna očala in rokavice.

To vzdrževanje izvedite, ko se okvara izmeta ne izboljša niti po večkratnem izvajanju "MOČNEGA" čiščenja glave (3- do 5-krat).
Pritrdite zaščitni pokrov glave, napolnjen z raztopino za čiščenje, na tiskalno glavo in izvedite to vzdrževanje, da izboljšate zamašitev šob.
Očistite več glav v enem postopku.
Ko mine 30 minut ali več, potem ko se nosilec premakne, bo naprava preklicala to vzdrževanje. Ker lahko suhost šob povzroči napako šob, takoj izvedite to vzdrževanje.

Stvari, ki jih morate pripraviti

Namen	Predmeti
Za nošenje	Polietilenske rokavice
Za nošenje	Zaščitna očala ali očala
Za uporabo	Raztopina za čiščenje
	Kapalka
	Zaščitni pokrov glave

Časi vzdrževanja
Približno 20 minut

Pritisnite zavihek Option (Možnost).
Pritisnite [OPTION] (MOŽNOST).
Pritisnite [NOZZLE STRONG MAINT.] (MOČNO VZDRŽEVANJE ŠOB) od [OPTION] (MOŽNOST).
Pritisnite številko glave za čiščenje.
Izberete lahko več glav.
Pritisnite [NEXT] (NAPREJ).
Nosilec se premakne.
Odprite sprednji pokrov.
Pritisnite [NEXT] (NAPREJ).
[NEXT] (NAPREJ) lahko pritisnete samo, če je sprednji pokrov odprt.
Namestite zaščitni pokrov glave, napolnjen z raztopino za čiščenje.
Glejte tudi "Pritrditev zaščitnega pokrova glave" na strani 6 za postopek RICOH Ri 1000 za dolgoročno shranjevanje v uporabniškem priročniku RICOH Ri 1000X.
Vendar ne izklopite tiskalnika.

Če niste vajeni nameščati zaščitnega pokrova glave, na primer pri prvi namestitvi, najprej vadite nameščanje/odstranjevanje zaščitnega pokrova glave brez dodajanja raztopine za čiščenje.
Po tem vadite nameščanje/odstranjevanje zaščitnega pokrova glave z raztopino za čiščenje in preverite, ali je pravilno nameščen z raztopino za čiščenje.
Pazite, da se ne dotaknete kodirne plošče ali vodilne palice. Če se dotaknete kodirne plošče in jo umažete, obrišite umazanijo (za podrobnosti glejte "Čiščenje kodirne plošče" v uporabniškem priročniku).

Vodnik za zaščitni pokrov glave

Leva stran (en okvir na zgornji sprednji strani)
Pokrovčki
Desna stran (dva okvirja na vrhu)

Pod glavo položite pladenj ali papir.
Pladenj ali papir preprečuje, da bi trdna črnila, vlakna in raztopina za čiščenje vstopili v napravo.
Če je nosilec v položaju, kjer je težko upravljati, ga počasi premaknite ročno.
Uporabite kapalko, da vlijete raztopino za čiščenje v pokrovček in okoli robov pokrovčka.
Prepričajte se, da je notranjost pokrovčka napolnjena z raztopino za čiščenje.

Vlijte raztopino za čiščenje v pokrovček, dokler se raven tekočine ne dvigne nekoliko nad rob pokrovčka, kot je prikazano na spodnji ilustraciji, gledano s strani.
Če nastanejo mehurčki, uporabite kapalko, da jih posesate, saj morda ne bodo pravilno očistili glave.
To je treba storiti za vse pokrovčke.
Vzemite napolnjen zaščitni pokrov glave pod nosilec, da preprečite razlitje.

Če količina raztopine za čiščenje, ki jo želite dodati v zaščitni pokrov glave, ni zadostna ali če se raztopina za čiščenje razlije med namestitvijo, glava ne bo pravilno očiščena. Če vam to dejanje ni znano, vadite nameščanje/odstranjevanje zaščitnega pokrova glave z raztopino za čiščenje, da vidite, ali je glava pravilno očiščena.
Ni problema, če malo razlijete. Če pride na napravo, jo obrišite.

Če je težko preveriti položaj glave, uporabite ogledalo, da preverite položaj.
Priporočamo, da zaščitni pokrov glave premaknete pod nosilec tako, da stojite na desni strani tiskalnika, pred enoto za vzdrževanje, in ga spustite skozi vodilne palice od zgoraj.

Če želite to narediti, držite desno stran zaščitnega pokrova glave (stran z dvema krempljema na vrhu), kot je prikazano spodaj, da boste lažje pritrdili pokrov na nosilec. Upoštevajte usmeritev zaščitnega pokrova glave.

Če je nosilec v položaju, kjer je težko spustiti zaščitni pokrov glave, ga počasi premaknite ročno, da zagotovite režo za prehod zaščitnega pokrova glave.

Ko spustite vodilno palico, premaknite zaščitni pokrov glave na dno nosilca, pri čemer ga držite vzporedno z vodilno palico in nosilcem, tako da je pokrovček vodoraven. V tem času naj bo površina pokrovčka zaščitnega pokrova glave obrnjena proti zgornjemu nosilcu.

Ko je zaščitni pokrov glave nagnjen, je kot, pri katerem se raztopina za čiščenje v pokrovčku razlije, "od leve proti desni: približno 30 stopinj" in "od spredaj nazaj: približno 10 stopinj", ko je zaščitni pokrov glave napolnjen z raztopino za čiščenje do ciljnega stanja.
Zato pri nameščanju zaščitnega pokrova glave pazljivo premaknite pokrov, da se nekoliko nagne v levo ali desno, ne pa tudi naprej ali nazaj.
Prilagodite leve in desne vogale zaščitnega pokrova glave vogalom nosilca.
Potisnite zaščitni pokrov glave navzgor, dokler ne zaskoči.
Pritisnite [NEXT] (NAPREJ).
※Ko želite preklicati vzdrževanje po tem postopku, odstranite zaščitni pokrov glave in pritisnite "CANCEL" (PREKLIC).
Ko pritisnete [CANCEL] (PREKLIC), se bo tiskalna glava prekrila in vzdrževanje bo končano.
Vendar upoštevajte, da bo prišlo do napake, če pritisnete "CANCEL" (PREKLIC), medtem ko je zaščitni pokrov glave še vedno pritrjen.
Preverite, ali je zaščitni pokrov glave varno pritrjen na nosilec, in pritisnite [NEXT] (NAPREJ).

Če zaščitni pokrov glave ni pravilno pritrjen, se lahko notranjost naprave obarva s črnilom
Po pritrditvi zaščitnega pokrova glave ga opazujte od spredaj in preverite, ali zaščitni pokrov glave ni nagnjen. Če je nagnjen, je lahko vidna reža med nosilcem in pokrovčkom znotraj zaščitnega pokrova glave, kot je prikazano na spodnji sliki NG. V tem primeru ponovno izvedite namestitev.
Zaprite sprednji pokrov.
Pritisnite [NEXT] (NAPREJ).
[NEXT] (NAPREJ) lahko pritisnete samo, če je sprednji pokrov zaprt.
Pritisnite [START] (ZAČNI). Začne se vzdrževanje.

Ko se vzdrževanje začne, se prikaže naslednje sporočilo.
Napredek bo prikazan v zgornjem levem kotu nadzorne plošče.
Vzdrževanje lahko prisilno končate s pritiskom na "CANCEL" (PREKLIC) med vzdrževanjem.
Po pritisku na "CANCEL" (PREKLIC) odstranite zaščitni pokrov glave.
Ko je vzdrževanje končano, odprite sprednji pokrov in odstranite zaščitni pokrov glave.
Ko je vzdrževanje končano, se prikaže naslednje sporočilo.
Preverite položaj nosilca.
Če je nosilec v položaju, ki otežuje odstranitev zaščitnega pokrova glave, ga počasi premaknite ročno.
Odprite dva zaskočna elementa na desni strani zaščitnega pokrova glave navzven in odstranite zaskočna elementa z nosilca.
Prepričajte se, da je notranjost pokrovčka napolnjena z raztopino za čiščenje.
Odstranite zaščitne pokrove glave z nosilca tako, da ga potisnete navzdol
Krempelj na levi strani zaščitnega pokrova glave lahko odstranite hkrati, ko potisnete zaščitni pokrov glave navzdol.
Odstranite zaščitne pokrove glave med vodilnimi palicami.
Pri odstranjevanju zaščitnega pokrova glave med vodilnimi palicami je priporočljivo, da pridržite ploski kabel z roko, ki je nasprotna roki, ki drži zaščitni pokrov glave, medtem ko odstranjujete zaščitni pokrov glave, saj se zaščitni pokrov glave ponavadi zatakne za ploski kabel.
Če je težko preveriti položaj glave, uporabite ogledalo, da preverite položaj.
Pritisnite [NEXT] (NAPREJ).
Nosilec se premakne na desni konec in glava je prekrita.
※Upoštevajte, da bo prišlo do napake, če pritisnete "CANCEL" (PREKLIC), medtem ko je zaščitni pokrov glave še vedno pritrjen.
Zaprite sprednji pokrov.
Pritisnite [NEXT] (NAPREJ).
[NEXT] (NAPREJ) lahko pritisnete samo, če je sprednji pokrov zaprt.
Pritisnite [NEXT] (NAPREJ), da začnete samodejno čiščenje.
Samodejno čiščenje traja do 10 minut.
Po končanem samodejnem čiščenju izvedite preverjanje šob.
Ko je samodejno čiščenje končano, natisnite preverjanje šob, da preverite, ali se je izmet črnila izboljšal.
Če se težava nadaljuje, izvedite to vzdrževanje in preverjanje šob večkrat (3- do 5-krat).
Če se zamašitev šob ne izboljša po izvedbi zgornjih korakov, sledite korakom "Več šob ne deluje – se sploh ne izboljša ali pa se le malo izboljša z običajnim in močnim čiščenjem glave" v priročniku za odpravljanje težav in posebnih opombah.
