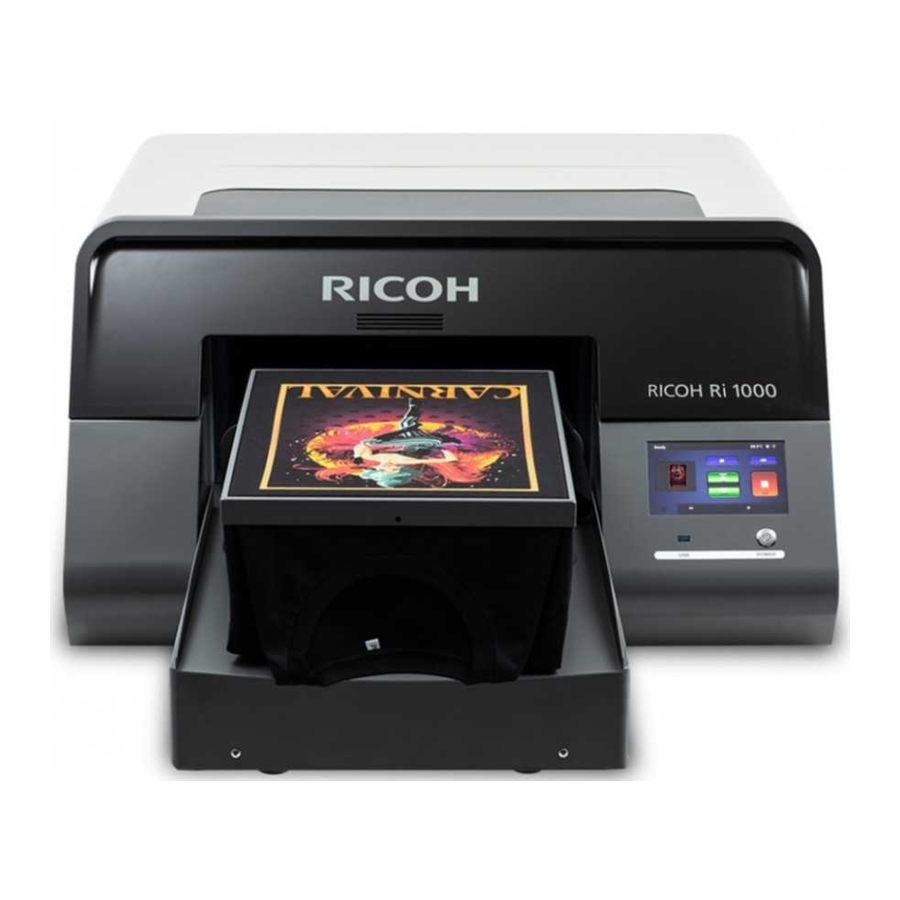

Ricoh Ri 1000, Ri 1000X Ръководство

Въведение

Това ръководство има за цел да опише използването на новата функция, "Nozzle Strong Maintenance" (Силна поддръжка на дюзите) с принтери RICOH Ri 1000 & RICOH Ri 1000X. Това е новата информация, добавена към техните ръководства за потребителя.
Моля, следвайте тези процедури, за да възстановите запушването на дюзите.
Ръководството е предназначено за клиентите, закупили следните принтери.

• RICOH Ri 1000
• RICOH Ri 1000X

Моля, имайте предвид, че съдържанието на ръководствата с инструкции подлежи на промяна, така че винаги използвайте най-новата версия.

Проверка и актуализация на фърмуера

Проверете и актуализирайте фърмуера.
Ако версията на вашия фърмуер е по-стара от следната, моля, актуализирайте я.
Версията на фърмуера на всеки принтер, който поддържа Nozzle Strong Maintenance (Силна поддръжка на дюзите), е както следва.

[RICOH Ri 1000]

• Panel (GIB):Ver1.41
• Sub Control (SCB):GX231103
• Engine (CTL):1.17_617:R

[RICOH Ri 1000X]

• Panel (GIB):Ver1.11
• Sub Control (SCB):1.10
• Engine (CTL):1.67_617:R

Моля, вижте "How to update" (Как да актуализирате) за подробности как да актуализирате фърмуера.

Nozzle Strong Maintenance (Силна поддръжка на дюзите)

• Винаги носете налични в търговската мрежа защитни очила и ръкавици, когато работите.

Извършете тази поддръжка, когато повредата при изхвърляне не се подобри дори след извършване на "STRONG" (СИЛНО) почистване на главата няколко пъти (3 до 5 пъти).
Прикрепете предпазния капак на главата, пълен с почистващ разтвор, към печатащата глава и извършете тази поддръжка, за да подобрите запушването на дюзите.
Почистете няколко глави с една операция.
Когато са изминали 30 минути или повече, след като каретката се премести, машината ще отмени тази поддръжка. Тъй като изсъхването на дюзите може да причини дефект на дюзите, извършете тази поддръжка незабавно.

Необходими неща

Време за поддръжка
Около 20 минути

1. Натиснете таба Option (Опция).

2. Натиснете [OPTION] (ОПЦИЯ).

3. Натиснете [NOZZLE STRONG MAINT.] (СИЛНА ПОДДРЪЖКА НА ДЮЗИТЕ) на [OPTION] (ОПЦИЯ).

4. Натиснете номера на главата, която да почистите.
   Можете да изберете няколко глави.

5. Натиснете [NEXT] (НАПРЕД).
   Каретката се премества.
6. Отворете предния капак.
7. Натиснете [NEXT] (НАПРЕД).
   [NEXT] (НАПРЕД) може да бъде натиснат само при отворен преден капак.

8. Инсталирайте предпазния капак на главата, пълен с почистващ разтвор.
   Вижте също "Attaching the head protection cover" (Прикрепване на предпазния капак на главата) на страница 6 за RICOH Ri 1000 Процедура за дългосрочно съхранение за RICOH Ri 1000X Ръководство за потребителя.
   Въпреки това, не изключвайте принтера.

Ако не сте свикнали да инсталирате предпазния капак на главата, например когато го инсталирате за първи път, първо упражнете инсталирането/премахването на предпазния капак на главата, без да добавяте почистващ разтвор.
След това, моля, упражнете инсталирането/премахването на предпазния капак на главата с почистващ разтвор и проверете дали е инсталиран правилно с почистващия разтвор на място.
Моля, внимавайте да не докосвате листа на енкодера или направляващата щанга. Ако докоснете листа на енкодера и върху него попадне мръсотия, избършете мръсотията (за подробности вижте "Cleaning the Encoder Sheet" (Почистване на листа на енкодера) в Ръководството за потребителя).

Ръководство за предпазния капак на главата

1. Лява страна (единична рамка отгоре отпред)
2. Капачки
3. Дясна страна (две рамки отгоре)

9. Поставете тава или хартия под главата.
   Тавата или хартията предотвратяват навлизането на твърдо мастило, власинки и почистващ разтвор в машината.

10. Ако каретката е в позиция, в която е трудно да се работи, преместете каретката бавно на ръка.
11. Използвайте капкомер, за да излеете почистващия разтвор в капачката и около краищата на капачката.
    Уверете се, че вътрешността на капачката е пълна с почистващ разтвор.

    Излейте почистващия разтвор в капачката, докато нивото на течността се повдигне леко над ръба на капачката, както е показано на илюстрацията по-долу, когато се гледа отстрани.
    Ако се образуват мехурчета, моля, използвайте капкомер, за да изсмучете мехурчетата, тъй като те може да не почистят главата правилно.
    Това трябва да се направи за всички капачки.

12. Вземете пълния с почистващ разтвор предпазен капак на главата под каретката, за да предотвратите разливане.

    Ако количеството почистващ разтвор, което трябва да се добави към предпазния капак на главата, не е достатъчно или ако почистващият разтвор се разлее по време на инсталирането, главата няма да бъде почистена правилно. Ако не сте запознати с тази операция, моля, упражнете инсталирането/премахването на предпазния капак на главата с почистващ разтвор в него, за да видите дали главата е почистена правилно.
    Няма проблем, ако разлеете малко. Ако попадне върху машината, избършете го.

    Ако е трудно да проверите позицията на главата, използвайте огледало, за да проверите позицията.
    Препоръчваме предпазният капак на главата да се премести под каретката, като застанете от дясната страна на принтера, пред модула за поддръжка, и го прокарате през направляващите щанги отгоре.

    За да направите това, задръжте дясната страна на предпазния капак на главата (страната с двата нокътя в горната част), както е показано по-долу, за да улесните прикрепването на капака към каретката. Обърнете внимание на ориентацията на предпазния капак на главата.

    Ако каретката е в позиция, в която е трудно да се прокара предпазния капак на главата при работа, преместете каретката бавно на ръка, за да осигурите празнина, през която да премине предпазния капак на главата.

    След като преминете през направляващата щанга, преместете предпазния капак на главата до дъното на каретката, като го държите успоредно на направляващата щанга и каретката, така че капачката да е хоризонтална. В този момент, моля, дръжте повърхността на капачката на предпазния капак на главата обърната към горната каретка.

    Когато предпазният капак на главата е наклонен, ъгълът, при който почистващият разтвор в капачката се разлива, е "отляво надясно: прибл. 30 градуса" и "отпред назад: прибл. 10 градуса", когато предпазният капак на главата е напълнен с почистващ разтвор до целевото състояние.
    Следователно, когато инсталирате предпазния капак на главата, преместете го внимателно, така че да се наклони до известна степен наляво или надясно, но не отпред или отзад.

13. Регулирайте левия и десния ъгъл на предпазния капак на главата към ъглите на каретката.

14. Натиснете предпазния капак на главата нагоре, докато щракне.

15. Натиснете [NEXT] (НАПРЕД).
    ※Когато отменяте поддръжката след тази процедура, свалете предпазния капак на главата и натиснете "CANCEL" (ОТКАЗ).
    Когато [CANCEL] (ОТКАЗ) е натиснат, печатащата глава ще бъде затворена и поддръжката ще бъде завършена.
    Въпреки това, моля, имайте предвид, че ще възникне грешка, ако "CANCEL" (ОТКАЗ) е натиснат, докато предпазният капак на главата е все още прикрепен.

16. Проверете дали предпазният капак на главата е здраво прикрепен към каретката и натиснете [NEXT] (НАПРЕД).

    Ако предпазният капак на главата не е прикрепен правилно, вътрешността на машината може да се изцапа с мастило
    След като прикрепите предпазния капак на главата, наблюдавайте го отпред и проверете дали предпазният капак на главата не е наклонен. Ако е наклонен, може да се види празнина между каретката и капачката вътре в предпазния капак на главата, както е показано на NG изображението по-долу. В този случай повторете инсталацията.

17. Затворете предния капак.
18. Натиснете [NEXT] (НАПРЕД).
    [NEXT] (НАПРЕД) може да бъде натиснат само при затворен преден капак.

19. Натиснете [START] (СТАРТ). Поддръжката започва.

    Когато поддръжката стартира, ще се покаже следното съобщение.
    Напредъкът ще бъде показан в горния ляв ъгъл на контролния панел.
    Можете да принудите поддръжката да завърши, като натиснете "CANCEL" (ОТКАЗ) по време на поддръжката.
    След като натиснете "CANCEL" (ОТКАЗ), свалете предпазния капак на главата.

20. След като поддръжката приключи, отворете предния капак и свалете предпазния капак на главата.
    Когато поддръжката приключи, се появява следното съобщение.

21. Проверете позицията на каретката.
    Ако каретката е в позиция, която затруднява свалянето на предпазния капак на главата, преместете каретката бавно на ръка.

22. Отворете двата нокътя от дясната страна на предпазния капак на главата навън и свалете ноктите от каретката.
    Уверете се, че вътрешността на капачката е пълна с почистващ разтвор.

23. Свалете предпазните капаци на главата от каретката, като я натиснете надолу
    Нокътят от лявата страна на предпазния капак на главата може да бъде свален едновременно, когато предпазният капак на главата е натиснат надолу.

24. Свалете предпазните капаци на главата между направляващите щанги.
    Когато сваляте предпазния капак на главата между направляващите щанги, се препоръчва да държите плоския кабел с ръката, противоположна на ръката, държаща предпазния капак на главата, докато сваляте предпазния капак на главата, тъй като предпазният капак на главата има тенденция да се закача на плоския кабел.
    Ако е трудно да проверите позицията на главата, използвайте огледало, за да проверите позицията.

25. Натиснете [NEXT] (НАПРЕД).
    Каретката се премества до десния край и главата е затворена.
    ※Моля, имайте предвид, че ще възникне грешка, ако "CANCEL" (ОТКАЗ) е натиснат, докато предпазният капак на главата е все още прикрепен.
26. Затворете предния капак.
27. Натиснете [NEXT] (НАПРЕД).
    [NEXT] (НАПРЕД) може да бъде натиснат само при затворен преден капак.
    Натиснете [NEXT] (НАПРЕД), за да стартирате автоматичното почистване.
    Автоматичното почистване отнема до 10 минути.

28. Извършете проверка на дюзите след приключване на автоматичното почистване.
    След като автоматичното почистване приключи, отпечатайте проверка на дюзите, за да видите дали изхвърлянето на мастило се е подобрило.
29. Ако проблемът продължава, извършете тази поддръжка и проверка на дюзите няколко пъти (3 до 5 пъти).
    Ако запушването на дюзите не се подобри след извършване на горните стъпки, следвайте стъпките "Several nozzles out – does not improve not at all or just a little with head normal and strong head cleans (Няколко дюзи са извън строя – изобщо не се подобрява или само малко с нормално и силно почистване на главата)" в Troubleshooting Guide and Special Notes (Ръководство за отстраняване на неизправности и специални бележки).
