Úvod

Cieľom tohto manuálu je popísať používanie novej funkcie "Silná údržba trysiek" s tlačiarňami RICOH Ri 1000 a RICOH Ri 1000X. Ide o nové informácie pridané do ich používateľských príručiek.
Prosím, postupujte podľa týchto postupov, aby ste odstránili upchatie trysiek.

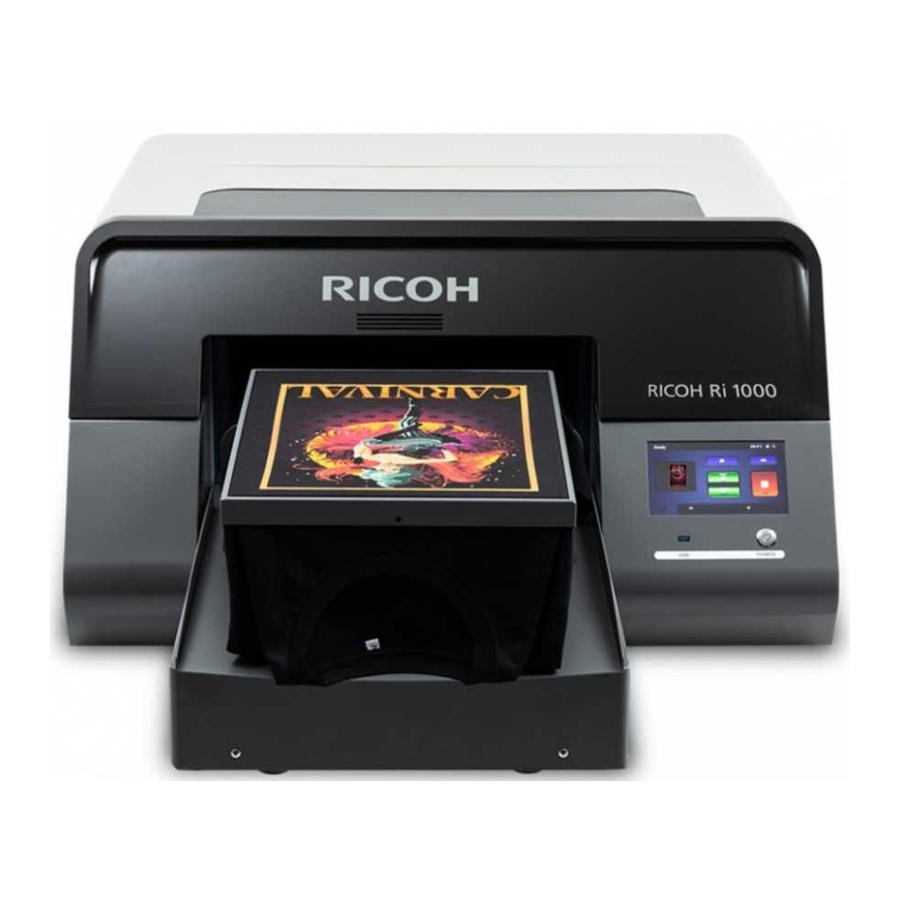

Manuál je určený pre zákazníkov, ktorí si zakúpili nasledujúce tlačiarne.

RICOH Ri 1000
RICOH Ri 1000X

Upozorňujeme, že obsah návodov na obsluhu sa môže zmeniť, preto vždy používajte najnovšiu verziu.

Skontrolujte a aktualizujte firmvér

Skontrolujte a aktualizujte firmvér.
Ak je vaša verzia firmvéru staršia ako nasledujúca, aktualizujte ju.
Verzia firmvéru každej tlačiarne, ktorá podporuje silnú údržbu trysiek, je nasledovná.

[RICOH Ri 1000]

Panel (GIB):Ver1.41
Sub Control (SCB):GX231103
Engine (CTL):1.17_617:R

[RICOH Ri 1000X]

Panel (GIB):Ver1.11
Sub Control (SCB):1.10
Engine (CTL):1.67_617:R

Podrobnosti o aktualizácii firmvéru nájdete v časti "Ako aktualizovať".

Silná údržba trysiek

Pri práci vždy používajte komerčne dostupné ochranné okuliare a rukavice.

Túto údržbu vykonajte, keď sa porucha vysúvania nezlepší ani po opakovanom vykonaní "SILNÉHO" čistenia hlavy (3 až 5 krát).
Pripojte kryt na ochranu hlavy naplnený čistiacim roztokom k tlačovej hlave a vykonajte túto údržbu na zlepšenie upchatia trysiek.
Vyčistite viacero hláv v jednej operácii.
Ak uplynulo 30 minút alebo viac po pohybe vozíka, zariadenie zruší túto údržbu. Pretože suchosť trysiek môže spôsobiť poruchu trysky, vykonajte túto údržbu okamžite.

Veci na prípravu

Účel	Položky
Na nosenie	Polyethylénové rukavice
Na nosenie	Ochranné okuliare alebo okuliare
Na použitie	Čistiaci roztok
	Kvapátko
	Kryt na ochranu hlavy

Časy údržby
Približne 20 minút

Stlačte kartu Option (Možnosť).
Stlačte [OPTION] (MOŽNOSŤ).
Stlačte [NOZZLE STRONG MAINT.] (SILNÁ ÚDRŽBA TRYSKY) v [OPTION] (MOŽNOSŤ).
Stlačte číslo hlavy, ktorú chcete vyčistiť.
Môžete vybrať viacero hláv.
Stlačte [NEXT] (ĎALEJ).
Vozík sa presunie.
Otvorte predný kryt.
Stlačte [NEXT] (ĎALEJ).
[NEXT] (ĎALEJ) je možné stlačiť iba s otvoreným predným krytom.
Nainštalujte kryt na ochranu hlavy naplnený čistiacim roztokom.
Pozri tiež "Pripevnenie krytu na ochranu hlavy" na strane 6 pre RICOH Ri 1000 Postup pre dlhodobé skladovanie pre Používateľskú príručku RICOH Ri 1000X.
Nevypínajte však tlačiareň.

Ak nie ste zvyknutí na inštaláciu krytu na ochranu hlavy, napríklad pri prvej inštalácii, najprv si precvičte inštaláciu/odstránenie krytu na ochranu hlavy bez pridania čistiaceho roztoku.
Potom si precvičte inštaláciu/odstránenie krytu na ochranu hlavy s čistiacim roztokom a skontrolujte, či je správne nainštalovaný s čistiacim roztokom.
Dávajte pozor, aby ste sa nedotkli enkodérového listu alebo vodiacej tyče. Ak sa dotknete enkodérového listu a zašpiníte ho, utrite nečistoty (podrobnosti nájdete v časti "Čistenie enkodérového listu" v používateľskej príručke).

Návod na kryt na ochranu hlavy

Ľavá strana (jeden rám v hornej časti vpredu)
Viečka
Pravá strana (dva rámy v hornej časti)

Pod hlavu umiestnite podnos alebo papier.
Podnos alebo papier zabráni vniknutiu tuhého atramentu, vlákien a čistiaceho roztoku do zariadenia.
Ak je vozík v polohe, kde je ťažké s ním manipulovať, pomaly ho posuňte ručne.
Použite kvapkadlo na naliatie čistiaceho roztoku do viečka a okolo okrajov viečka.
Uistite sa, že vnútro viečka je naplnené čistiacim roztokom.

Nalejte čistiaci roztok do viečka, kým sa hladina kvapaliny mierne nezvýši nad okraj viečka, ako je znázornené na obrázku nižšie, pri pohľade zboku.
Ak sa vytvoria bubliny, použite kvapkadlo na vysatie bublín, pretože nemusia správne vyčistiť hlavu.
Toto by sa malo urobiť pre všetky viečka.
Vezmite naplnený čistiaci roztok, kryt na ochranu hlavy pod vozík, aby ste zabránili rozliatiu.

Ak množstvo čistiaceho roztoku, ktoré sa má pridať do krytu na ochranu hlavy, nie je dostatočné, alebo ak sa čistiaci roztok počas inštalácie rozleje, hlava sa nevyčistí správne. Ak túto operáciu nepoznáte, precvičte si inštaláciu/odstránenie krytu na ochranu hlavy s čistiacim roztokom, aby ste zistili, či sa hlava čistí správne.
Nie je problém, ak trochu rozlejete. Ak sa dostane na zariadenie, utrite ho.

Ak je ťažké skontrolovať polohu hlavy, použite zrkadlo na kontrolu polohy.
Odporúčame, aby sa kryt na ochranu hlavy presunul pod vozík tak, že stojíte na pravej strane tlačiarne, pred údržbovou jednotkou, a prechádzate ním cez vodiace tyče zhora.

Ak to chcete urobiť, držte pravú stranu krytu na ochranu hlavy (strana s dvoma pazúrmi v hornej časti), ako je znázornené nižšie, aby ste uľahčili pripevnenie krytu k vozíku. Všimnite si orientáciu krytu na ochranu hlavy.

Ak je vozík v polohe, kde je ťažké prejsť cez kryt na ochranu hlavy pri práci, pomaly posuňte vozík ručne, aby ste zabezpečili medzeru, cez ktorú môže kryt na ochranu hlavy prejsť.

Po prechode cez vodiacu tyč posuňte kryt na ochranu hlavy na spodok vozíka, pričom ho udržujte rovnobežne s vodiacou tyčou a vozíkom tak, aby bolo viečko vodorovné. V tomto čase udržujte povrch viečka krytu na ochranu hlavy smerom k hornému vozíku.

Keď je kryt na ochranu hlavy naklonený, uhol, pri ktorom sa čistiaci roztok z viečka rozleje, je "zľava doprava: cca 30 stupňov" a "spredu dozadu: cca 10 stupňov", keď je kryt na ochranu hlavy naplnený čistiacim roztokom do cieľového stavu.
Preto pri inštalácii krytu na ochranu hlavy ho opatrne posúvajte tak, aby sa do určitej miery nakláňal doľava alebo doprava, ale nie dopredu alebo dozadu.
Upravte ľavý a pravý roh krytu na ochranu hlavy k rohom vozíka.
Zatlačte kryt na ochranu hlavy nahor, kým nezacvakne.
Stlačte [NEXT] (ĎALEJ).
※Pri zrušení údržby po tomto postupe odstráňte kryt na ochranu hlavy a stlačte tlačidlo "CANCEL" (ZRUŠIŤ).
Po stlačení tlačidla [CANCEL] (ZRUŠIŤ) sa tlačová hlava zakryje a údržba sa dokončí.
Upozorňujeme však, že ak stlačíte tlačidlo "CANCEL" (ZRUŠIŤ), keď je kryt na ochranu hlavy stále pripevnený, dôjde k chybe.
Skontrolujte, či je kryt na ochranu hlavy bezpečne pripevnený k vozíku, a stlačte [NEXT] (ĎALEJ).

Ak kryt na ochranu hlavy nie je správne pripevnený, vnútro zariadenia sa môže zafarbiť atramentom
Po pripevnení krytu na ochranu hlavy ho pozorujte spredu a skontrolujte, či nie je kryt na ochranu hlavy naklonený. Ak je naklonený, medzi vozíkom a viečkom vo vnútri krytu na ochranu hlavy môže byť viditeľná medzera, ako je znázornené na obrázku NG nižšie. V takom prípade znova vykonajte inštaláciu.
Zatvorte predný kryt.
Stlačte [NEXT] (ĎALEJ).
[NEXT] (ĎALEJ) je možné stlačiť iba so zatvoreným predným krytom.
Stlačte [START] (ŠTART). Začne sa údržba.

Po spustení údržby sa zobrazí nasledujúca správa.
Priebeh sa zobrazí v ľavom hornom rohu ovládacieho panela.
Údržbu môžete vynútene ukončiť stlačením tlačidla "CANCEL" (ZRUŠIŤ) počas údržby.
Po stlačení tlačidla "CANCEL" (ZRUŠIŤ) odstráňte kryt na ochranu hlavy.
Po dokončení údržby otvorte predný kryt a odstráňte kryt na ochranu hlavy.
Po dokončení údržby sa zobrazí nasledujúca správa.
Skontrolujte polohu vozíka.
Ak je vozík v polohe, ktorá sťažuje odstránenie krytu na ochranu hlavy, pomaly ho posuňte ručne.
Otvorte dva pazúry na pravej strane krytu na ochranu hlavy smerom von a odstráňte pazúry z vozíka.
Uistite sa, že vnútro viečka je naplnené čistiacim roztokom.
Odstráňte kryty na ochranu hlavy z vozíka zatlačením nadol
Pazúr na ľavej strane krytu na ochranu hlavy je možné odstrániť súčasne, keď je kryt na ochranu hlavy zatlačený nadol.
Odstráňte kryty na ochranu hlavy spomedzi vodiacich tyčí.
Pri odstraňovaní krytu na ochranu hlavy spomedzi vodiacich tyčí sa odporúča držať plochý kábel rukou oproti ruke, ktorá drží kryt na ochranu hlavy, pretože kryt na ochranu hlavy má tendenciu zachytávať sa na plochom kábli.
Ak je ťažké skontrolovať polohu hlavy, použite zrkadlo na kontrolu polohy.
Stlačte [NEXT] (ĎALEJ).
Vozík sa presunie na pravý koniec a hlava sa zakryje.
※Upozorňujeme, že ak stlačíte tlačidlo "CANCEL" (ZRUŠIŤ), keď je kryt na ochranu hlavy stále pripevnený, dôjde k chybe.
Zatvorte predný kryt.
Stlačte [NEXT] (ĎALEJ).
[NEXT] (ĎALEJ) je možné stlačiť iba so zatvoreným predným krytom.
Stlačením tlačidla [NEXT] (ĎALEJ) spustíte automatické čistenie.
Automatické čistenie trvá až 10 minút.
Po dokončení automatického čistenia vykonajte kontrolu trysiek.
Po dokončení automatického čistenia vytlačte kontrolu trysiek, aby ste zistili, či sa zlepšilo vysúvanie atramentu.
Ak problém pretrváva, vykonajte túto údržbu a kontrolu trysiek viackrát (3 až 5 krát).
Ak sa upchatie trysiek nezlepší po vykonaní vyššie uvedených krokov, postupujte podľa krokov "Niekoľko trysiek nefunkčných – nezlepšuje sa vôbec alebo len trochu pri bežnom a silnom čistení hlavy" v Príručke na riešenie problémov a Špeciálnych poznámkach.
