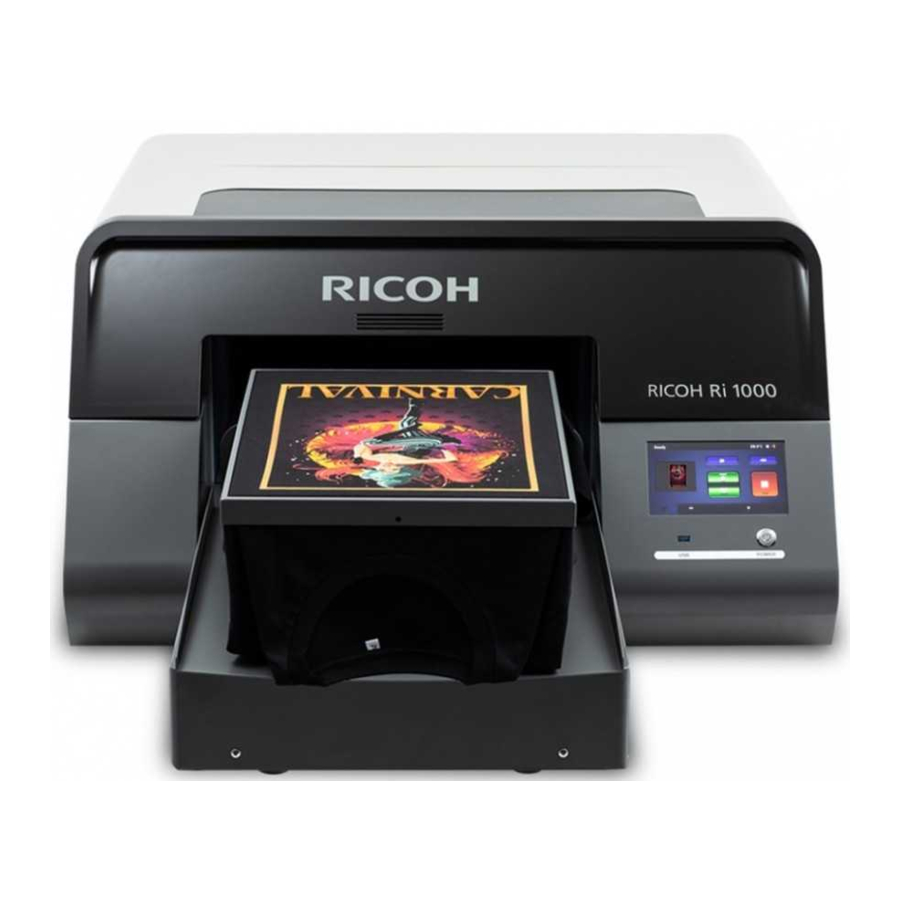

Manual Ricoh Ri 1000, Ri 1000X

Introducere

Acest manual își propune să descrie utilizarea noii funcții, „Întreținere puternică a duzei” cu imprimantele RICOH Ri 1000 și RICOH Ri 1000X. Acestea sunt noile informații adăugate la manualele lor de utilizare.
Vă rugăm să urmați aceste proceduri pentru a recupera înfundarea duzei.
Manualul este destinat clienților care au achiziționat următoarele imprimante.

• RICOH Ri 1000
• RICOH Ri 1000X

Vă rugăm să rețineți că conținutul manualelor de instrucțiuni pot fi modificate, așa că vă rugăm să utilizați întotdeauna cea mai recentă versiune.

Verificați și actualizați firmware-ul

Verificați și actualizați firmware-ul.
Dacă versiunea firmware-ului dvs. este mai veche decât următoarele, vă rugăm să o actualizați.
Versiunea firmware-ului fiecărei imprimante care acceptă Întreținerea puternică a duzei este următoarea.

[RICOH Ri 1000]

• Panou (GIB):Ver1.41
• Sub Control (SCB):GX231103
• Motor (CTL):1.17_617:R

[RICOH Ri 1000X]

• Panou (GIB):Ver1.11
• Sub Control (SCB):1.10
• Motor (CTL):1.67_617:R

Vă rugăm să consultați „Cum să actualizați” pentru detalii despre cum să actualizați firmware-ul.

Întreținere puternică a duzei

• Purtați întotdeauna ochelari de protecție și mănuși disponibile în comerț când lucrați.

Efectuați această întreținere atunci când defecțiunea de ejecție nu este îmbunătățită chiar și după efectuarea de mai multe ori (de 3 până la 5 ori) a curățării „PUTERNICE” a capului.
Atașați capacul de protecție a capului umplut cu soluție de curățare la capul de imprimare și efectuați această întreținere pentru a îmbunătăți înfundarea duzei.
Curățați mai multe capete într-o singură operație.
Când au trecut 30 de minute sau mai mult după ce căruciorul se mișcă, aparatul va anula această întreținere. Deoarece uscăciunea duzei poate provoca un defect al duzei, efectuați prompt această întreținere.

Lucruri de pregătit

Durata de întreținere
Aproximativ 20 de minute

1. Apăsați fila Option (Opțiune).

2. Apăsați [OPTION] (OPȚIUNE).

3. Apăsați [NOZZLE STRONG MAINT.] (ÎNTREȚINERE PUTERNICĂ A DUZEI) din [OPTION] (OPȚIUNE).

4. Apăsați numărul capului de curățat.
   Puteți selecta mai multe capete.

5. Apăsați [NEXT] (URMĂTORUL).
   Căruciorul este mutat.
6. Deschideți capacul frontal.
7. Apăsați [NEXT] (URMĂTORUL).
   [NEXT] (URMĂTORUL) poate fi apăsat numai cu capacul frontal deschis.

8. Instalați capacul de protecție a capului umplut cu soluție de curățare.
   Vezi și „Atașarea capacului de protecție a capului” la pagina 6 pentru procedura RICOH Ri 1000 pentru depozitare pe termen lung pentru Manualul de utilizare RICOH Ri 1000X.
   Cu toate acestea, nu opriți imprimanta.

Dacă nu sunteți obișnuit să instalați capacul de protecție a capului, cum ar fi atunci când îl instalați pentru prima dată, exersați mai întâi instalarea/îndepărtarea capacului de protecție a capului fără a adăuga soluție de curățare.
După aceea, vă rugăm să exersați instalarea/îndepărtarea capacului de protecție a capului cu soluție de curățare și verificați dacă este instalat corect cu soluția de curățare la locul său.
Vă rugăm să aveți grijă să nu atingeți folia encoder sau tija de ghidare. Dacă atingeți folia encoder și se murdărește, ștergeți murdăria (pentru detalii, consultați „Curățarea foliei encoder” din Manualul de utilizare).

Ghid pentru capacul de protecție a capului

1. Partea stângă (cadru unic în partea de sus din față)
2. Capace
3. Partea dreaptă (două cadre în partea de sus)

9. Puneți o tavă sau o hârtie sub cap.
   Tava sau hârtia împiedică intrarea cernelii solide, a scamelor și a soluției de curățare în aparat.

10. Dacă căruciorul este într-o poziție în care este dificil de manevrat, mutați căruciorul încet cu mâna.
11. Utilizați un picurător pentru a turna soluția de curățare în capac și în jurul marginilor capacului.
    Asigurați-vă că interiorul capacului este umplut cu soluție de curățare.

    Turnați soluția de curățare în capac până când nivelul lichidului este ridicat ușor deasupra marginii capacului, așa cum se arată în ilustrația de mai jos, când este privit din lateral.
    Dacă se generează bule, vă rugăm să utilizați un picurător pentru a aspira bulele, deoarece acestea ar putea să nu curețe corect capul.
    Acest lucru ar trebui făcut pentru toate capacele.

12. Luați soluția de curățare umplută, capacul de protecție a capului sub cărucior pentru a preveni vărsarea.

    Dacă cantitatea de soluție de curățare care trebuie adăugată în capacul de protecție a capului nu este suficientă sau dacă soluția de curățare se varsă în timpul instalării, capul nu va fi curățat corect. Dacă nu sunteți familiarizat cu această operație, vă rugăm să exersați instalarea/îndepărtarea capacului de protecție a capului cu soluție de curățare în el pentru a vedea dacă capul este curățat corect.
    Nu este nicio problemă dacă vărsați puțin. Dacă ajunge pe aparat, ștergeți-l.

    Dacă este dificil să verificați poziția capului, utilizați o oglindă pentru a verifica poziția.
    Vă recomandăm ca capacul de protecție a capului să fie mutat sub cărucior, stând în partea dreaptă a imprimantei, în fața unității de întreținere și trecându-l prin tijele de ghidare de sus.

    Pentru a face acest lucru, țineți partea dreaptă a capacului de protecție a capului (partea cu cele două gheare din partea de sus), așa cum se arată mai jos, pentru a face mai ușor atașarea capacului la cărucior. Rețineți orientarea capacului de protecție a capului.

    Dacă căruciorul este într-o poziție în care este dificil de trecut prin capacul de protecție a capului în timpul lucrului, mutați căruciorul încet cu mâna pentru a asigura un spațiu pentru ca capacul de protecție a capului să treacă prin el.

    După ce ați trecut prin tija de ghidare, mutați capacul de protecție a capului în partea de jos a căruciorului, menținându-l paralel cu tija de ghidare și cu căruciorul, astfel încât capacul să fie orizontal. În acest moment, vă rugăm să mențineți suprafața capacului capacului de protecție a capului orientată spre căruciorul superior.

    Când capacul de protecție a capului este înclinat, unghiul la care soluția de curățare din capac se varsă este „de la stânga la dreapta: aproximativ 30 de grade” și „din față în spate: aproximativ 10 grade” atunci când capacul de protecție a capului este umplut cu soluție de curățare până la starea țintă.
    Prin urmare, când instalați capacul de protecție a capului, mutați-l cu grijă, astfel încât să se încline într-o oarecare măsură spre stânga sau spre dreapta, dar nu spre față sau spre spate.

13. Ajustați colțurile din stânga și din dreapta ale capacului de protecție a capului la colțurile căruciorului.

14. Împingeți capacul de protecție a capului în sus până când se fixează.

15. Apăsați [NEXT] (URMĂTORUL).
    ※Când anulați întreținerea după această procedură, scoateți capacul de protecție a capului și apăsați „CANCEL” (ANULARE).
    Când se apasă [CANCEL] (ANULARE), capul de imprimare va fi acoperit și întreținerea va fi finalizată.
    Cu toate acestea, vă rugăm să rețineți că va apărea o eroare dacă se apasă „CANCEL” (ANULARE) în timp ce capacul de protecție a capului este încă atașat.

16. Verificați dacă capacul de protecție a capului este bine fixat pe cărucior și apăsați [NEXT] (URMĂTORUL).

    Dacă capacul de protecție a capului nu este atașat corect, interiorul aparatului poate fi pătat cu cerneală
    După atașarea capacului de protecție a capului, observați-l din față și verificați dacă capacul de protecție a capului nu este înclinat. Dacă este înclinat, poate fi vizibil un spațiu între cărucior și capacul din interiorul capacului de protecție a capului, așa cum se arată în imaginea NG de mai jos. În acest caz, efectuați din nou instalarea.

17. Închideți capacul frontal.
18. Apăsați [NEXT] (URMĂTORUL).
    [NEXT] (URMĂTORUL) poate fi apăsat numai cu capacul frontal închis.

19. Apăsați [START] (START). Începe întreținerea.

    Când începe întreținerea, va fi afișat următorul mesaj.
    Progresul va fi afișat în colțul din stânga sus al panoului de control.
    Puteți forța încheierea întreținerii apăsând „CANCEL” (ANULARE) în timpul întreținerii.
    După ce apăsați „CANCEL” (ANULARE), scoateți capacul de protecție a capului.

20. După finalizarea întreținerii, deschideți capacul frontal și scoateți capacul de protecție a capului.
    Când întreținerea este finalizată, apare următorul mesaj.

21. Verificați poziția căruciorului.
    Dacă căruciorul este într-o poziție care face dificilă scoaterea capacului de protecție a capului, mutați căruciorul încet cu mâna.

22. Deschideți cele două gheare de pe partea dreaptă a capacului de protecție a capului spre exterior și scoateți ghearele de pe cărucior.
    Asigurați-vă că interiorul capacului este umplut cu soluție de curățare.

23. Scoateți capacele de protecție a capului de pe cărucior împingându-l în jos
    Gheara de pe partea stângă a capacului de protecție a capului poate fi scoasă în același timp când capacul de protecție a capului este împins în jos.

24. Scoateți capacele de protecție a capului dintre tijele de ghidare.
    Când scoateți capacul de protecție a capului dintre tijele de ghidare, se recomandă să țineți cablul plat cu mâna opusă mâinii care ține capacul de protecție a capului în timp ce scoateți capacul de protecție a capului, deoarece capacul de protecție a capului tinde să se prindă pe cablul plat.
    Dacă este dificil să verificați poziția capului, utilizați o oglindă pentru a verifica poziția.

25. Apăsați [NEXT] (URMĂTORUL).
    Căruciorul se mută la capătul din dreapta, iar capul este acoperit.
    ※Vă rugăm să rețineți că va apărea o eroare dacă se apasă „CANCEL” (ANULARE) în timp ce capacul de protecție a capului este încă atașat.
26. Închideți capacul frontal.
27. Apăsați [NEXT] (URMĂTORUL).
    [NEXT] (URMĂTORUL) poate fi apăsat numai cu capacul frontal închis.
    Apăsați [NEXT] (URMĂTORUL) pentru a începe curățarea automată.
    Curățarea automată durează până la 10 minute.

28. Efectuați o verificare a duzei după finalizarea curățării automate.
    După finalizarea curățării automate, imprimați o verificare a duzei pentru a vedea dacă ejecția cernelii s-a îmbunătățit.
29. Dacă problema persistă, efectuați această întreținere și verificați duza de mai multe ori (de 3 până la 5 ori).
    Dacă înfundarea duzei nu este îmbunătățită după efectuarea pașilor de mai sus, urmați pașii „Mai multe duze nu funcționează – nu se îmbunătățește deloc sau doar puțin cu curățări normale și puternice ale capului în Ghidul de depanare și Note speciale.
