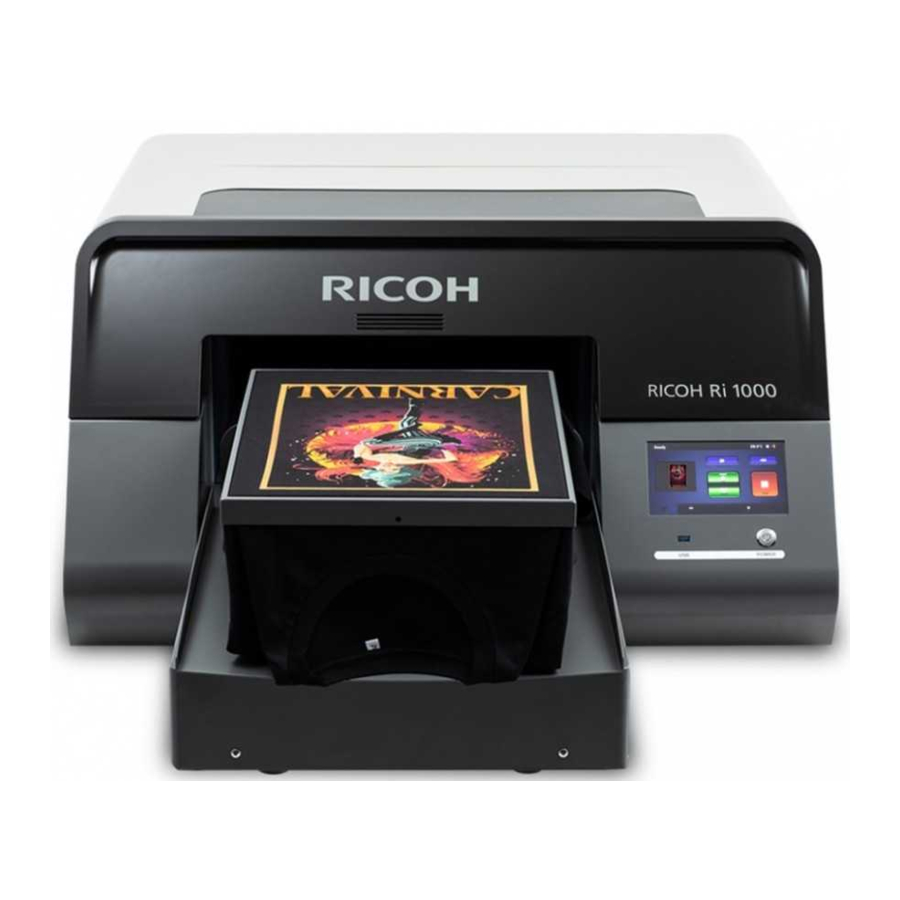

Ricoh Ri 1000 Ri 1000X

Wprowadzenie

Niniejsza instrukcja ma na celu opisanie korzystania z nowej funkcji, "Nozzle Strong Maintenance" (Intensywna konserwacja dysz) w drukarkach RICOH Ri 1000 i RICOH Ri 1000X. Są to nowe informacje dodane do ich instrukcji obsługi.
Aby odzyskać drożność dysz, należy postępować zgodnie z poniższymi procedurami.
Instrukcja jest przeznaczona dla klientów, którzy zakupili następujące drukarki.

RICOH Ri 1000
RICOH Ri 1000X

Należy pamiętać, że zawartość instrukcji może ulec zmianie, dlatego zawsze należy korzystać z najnowszej wersji.

Sprawdź i zaktualizuj oprogramowanie układowe

Sprawdź i zaktualizuj oprogramowanie układowe.
Jeśli wersja oprogramowania układowego jest starsza niż podana poniżej, należy ją zaktualizować.
Wersje oprogramowania układowego poszczególnych drukarek obsługujących funkcję Nozzle Strong Maintenance są następujące.

[RICOH Ri 1000]

Panel (GIB): wer. 1.41
Sub Control (SCB): GX231103
Engine (CTL): 1.17_617:R

[RICOH Ri 1000X]

Panel (GIB): wer. 1.11
Sub Control (SCB): 1.10
Engine (CTL): 1.67_617:R

Szczegółowe informacje na temat aktualizacji oprogramowania układowego można znaleźć w rozdziale "Jak zaktualizować".

Intensywna konserwacja dysz

Podczas pracy zawsze należy nosić dostępne w sprzedaży okulary ochronne i rękawice.

Wykonaj tę konserwację, gdy problem z wyrzucaniem nie ustępuje nawet po kilkukrotnym (3 do 5 razy) wykonaniu "MOCNEGO" czyszczenia głowicy.
Przymocuj osłonę zabezpieczającą głowicę wypełnioną roztworem czyszczącym do głowicy drukującej i wykonaj tę konserwację, aby poprawić drożność dysz.
Czyść wiele głowic podczas jednej operacji.
Jeśli od momentu przesunięcia karetki upłynęło 30 minut lub więcej, urządzenie anuluje tę konserwację. Ponieważ suchość dysz może powodować ich uszkodzenie, należy niezwłocznie wykonać tę konserwację.

Rzeczy do przygotowania

Cel	Elementy
Do noszenia	Rękawice polietylenowe
Do noszenia	Okulary ochronne lub gogle
Do użycia	Roztwór czyszczący
	Zakraplacz
	Osłona zabezpieczająca głowicę

Czasy konserwacji
Około 20 minut

Naciśnij zakładkę Option (Opcja).
Naciśnij [OPTION] (OPCJA).
Naciśnij [NOZZLE STRONG MAINT.] (INTENSYWNA KONSERWACJA DYSZ) w [OPTION] (OPCJA).
Naciśnij numer głowicy do czyszczenia.
Można wybrać wiele głowic.
Naciśnij [NEXT] (DALEJ).
Karetka zostanie przesunięta.
Otwórz przednią pokrywę.
Naciśnij [NEXT] (DALEJ).
[NEXT] (DALEJ) można nacisnąć tylko przy otwartej przedniej pokrywie.
Zainstaluj osłonę zabezpieczającą głowicę wypełnioną roztworem czyszczącym.
Patrz również "Attaching the head protection cover" (Mocowanie osłony zabezpieczającej głowicę) na stronie 6 procedury długotrwałego przechowywania w instrukcji obsługi RICOH Ri 1000X.
Nie wyłączaj jednak drukarki.

Jeśli nie masz doświadczenia w instalowaniu osłony zabezpieczającej głowicę, np. podczas pierwszej instalacji, najpierw poćwicz instalowanie/zdejmowanie osłony zabezpieczającej głowicę bez dodawania roztworu czyszczącego.
Następnie poćwicz instalowanie/zdejmowanie osłony zabezpieczającej głowicę z roztworem czyszczącym i sprawdź, czy jest ona prawidłowo zainstalowana z roztworem czyszczącym.
Należy uważać, aby nie dotknąć arkusza enkodera ani prowadnicy. Jeśli dotkniesz arkusza enkodera i zabrudzisz go, zetrzyj brud (szczegółowe informacje znajdują się w rozdziale "Czyszczenie arkusza enkodera" w instrukcji obsługi).

Przewodnik po osłonie zabezpieczającej głowicę

Lewa strona (pojedyncza ramka na górze z przodu)
Nakładki
Prawa strona (dwie ramki na górze)

Umieść tackę lub papier pod głowicą.
Tacka lub papier zapobiegają przedostawaniu się stałego atramentu, włókien i roztworu czyszczącego do wnętrza urządzenia.
Jeśli karetka znajduje się w pozycji utrudniającej obsługę, przesuń ją powoli ręcznie.
Użyj zakraplacza, aby wlać roztwór czyszczący do nakładki i wokół jej krawędzi.
Upewnij się, że wnętrze nakładki jest wypełnione roztworem czyszczącym.

Wlewaj roztwór czyszczący do nakładki, aż poziom cieczy podniesie się nieznacznie powyżej krawędzi nakładki, jak pokazano na poniższej ilustracji, patrząc z boku.
Jeśli powstaną pęcherzyki, użyj zakraplacza, aby je odessać, ponieważ mogą one nie oczyścić głowicy prawidłowo.
Należy to zrobić dla wszystkich nakładek.
Weź wypełniony roztworem czyszczącym osłonę zabezpieczającą głowicę pod karetką, aby zapobiec rozlaniu.

Jeśli ilość roztworu czyszczącego dodawanego do osłony zabezpieczającej głowicę jest niewystarczająca lub roztwór czyszczący wylewa się podczas instalacji, głowica nie zostanie prawidłowo oczyszczona. Jeśli nie znasz tej operacji, poćwicz instalowanie/zdejmowanie osłony zabezpieczającej głowicę z roztworem czyszczącym, aby sprawdzić, czy głowica jest prawidłowo czyszczona.
Nie ma problemu, jeśli trochę się rozleje. Jeśli dostanie się na urządzenie, zetrzyj je.

Jeśli trudno jest sprawdzić położenie głowicy, użyj lusterka.
Zalecamy przesuwanie osłony zabezpieczającej głowicę pod karetką, stojąc po prawej stronie drukarki, przed jednostką konserwacyjną i przepuszczając ją przez prowadnice od góry.

Aby to zrobić, trzymaj prawą stronę osłony zabezpieczającej głowicę (stronę z dwoma zaczepami u góry), jak pokazano poniżej, aby ułatwić przymocowanie osłony do karetki. Zwróć uwagę na orientację osłony zabezpieczającej głowicę.

Jeśli karetka znajduje się w pozycji utrudniającej przepuszczanie osłony zabezpieczającej głowicę podczas pracy, przesuń ją powoli ręcznie, aby zapewnić szczelinę dla osłony zabezpieczającej głowicę.

Po przepuszczeniu przez prowadnicę przesuń osłonę zabezpieczającą głowicę na dół karetki, utrzymując ją równolegle do prowadnicy i karetki, tak aby nakładka była pozioma. W tym czasie powierzchnia nakładki osłony zabezpieczającej głowicę powinna być skierowana w stronę górnej karetki.

Gdy osłona zabezpieczająca głowicę jest przechylona, kąt, pod którym roztwór czyszczący w nakładce wylewa się, wynosi "od lewej do prawej: około 30 stopni" i "od przodu do tyłu: około 10 stopni", gdy osłona zabezpieczająca głowicę jest wypełniona roztworem czyszczącym do stanu docelowego.
Dlatego podczas instalacji osłony zabezpieczającej głowicę należy ją ostrożnie przesuwać, aby przechylała się w pewnym stopniu na boki, ale nie do przodu ani do tyłu.
Dopasuj lewy i prawy róg osłony zabezpieczającej głowicę do rogów karetki.
Popchnij osłonę zabezpieczającą głowicę do góry, aż usłyszysz kliknięcie.
Naciśnij [NEXT] (DALEJ).
※Aby anulować konserwację po tej procedurze, zdejmij osłonę zabezpieczającą głowicę i naciśnij "CANCEL" (ANULUJ).
Po naciśnięciu [CANCEL] (ANULUJ) głowica drukująca zostanie zamknięta, a konserwacja zakończona.
Należy jednak pamiętać, że jeśli "CANCEL" (ANULUJ) zostanie naciśnięte, gdy osłona zabezpieczająca głowicę jest nadal założona, wystąpi błąd.
Sprawdź, czy osłona zabezpieczająca głowicę jest dobrze przymocowana do karetki i naciśnij [NEXT] (DALEJ).

Jeśli osłona zabezpieczająca głowicę nie jest prawidłowo przymocowana, wnętrze urządzenia może zostać poplamione atramentem
Po przymocowaniu osłony zabezpieczającej głowicę obserwuj ją od przodu i sprawdź, czy osłona zabezpieczająca głowicę nie jest przechylona. Jeśli jest przechylona, może być widoczna szczelina między karetką a nakładką wewnątrz osłony zabezpieczającej głowicę, jak pokazano na poniższym obrazie NG. W takim przypadku powtórz instalację.
Zamknij przednią pokrywę.
Naciśnij [NEXT] (DALEJ).
[NEXT] (DALEJ) można nacisnąć tylko przy zamkniętej przedniej pokrywie.
Naciśnij [START] (START). Rozpocznie się konserwacja.

Po rozpoczęciu konserwacji zostanie wyświetlony następujący komunikat.
Postęp będzie wyświetlany w lewym górnym rogu panelu sterowania.
Możesz wymusić zakończenie konserwacji, naciskając "CANCEL" (ANULUJ) podczas konserwacji.
Po naciśnięciu "CANCEL" (ANULUJ) zdejmij osłonę zabezpieczającą głowicę.
Po zakończeniu konserwacji otwórz przednią pokrywę i zdejmij osłonę zabezpieczającą głowicę.
Po zakończeniu konserwacji pojawi się następujący komunikat.
Sprawdź położenie karetki.
Jeśli karetka znajduje się w pozycji utrudniającej zdjęcie osłony zabezpieczającej głowicę, przesuń ją powoli ręcznie.
Otwórz dwa zatrzaski po prawej stronie osłony zabezpieczającej głowicę na zewnątrz i wyjmij zatrzaski z karetki.
Upewnij się, że wnętrze nakładki jest wypełnione roztworem czyszczącym.
Zdejmij osłony zabezpieczające głowicę z karetki, naciskając ją w dół
Zaczep po lewej stronie osłony zabezpieczającej głowicę można zdjąć jednocześnie z osłoną zabezpieczającą głowicę, naciskając ją w dół.
Wyjmij osłony zabezpieczające głowicę spomiędzy prowadnic.
Podczas wyjmowania osłony zabezpieczającej głowicę spomiędzy prowadnic zaleca się trzymanie płaskiego kabla ręką przeciwną do ręki trzymającej osłonę zabezpieczającą głowicę podczas wyjmowania osłony zabezpieczającej głowicę, ponieważ osłona zabezpieczająca głowicę ma tendencję do zaczepiania się o płaski kabel.
Jeśli trudno jest sprawdzić położenie głowicy, użyj lusterka.
Naciśnij [NEXT] (DALEJ).
Karetka przesunie się na prawy koniec, a głowica zostanie zamknięta.
※Należy pamiętać, że jeśli "CANCEL" (ANULUJ) zostanie naciśnięte, gdy osłona zabezpieczająca głowicę jest nadal założona, wystąpi błąd.
Zamknij przednią pokrywę.
Naciśnij [NEXT] (DALEJ).
[NEXT] (DALEJ) można nacisnąć tylko przy zamkniętej przedniej pokrywie.
Naciśnij [NEXT] (DALEJ), aby rozpocząć automatyczne czyszczenie.
Automatyczne czyszczenie trwa do 10 minut.
Po zakończeniu automatycznego czyszczenia wykonaj test dysz.
Po zakończeniu automatycznego czyszczenia wydrukuj test dysz, aby sprawdzić, czy wyrzucanie atramentu uległo poprawie.
Jeśli problem nadal występuje, wykonaj tę konserwację i test dysz wielokrotnie (3 do 5 razy).
Jeśli po wykonaniu powyższych czynności niedrożność dysz nie ustąpi, wykonaj czynności opisane w rozdziale "Kilka dysz niedostępnych – nie poprawia się wcale lub tylko nieznacznie przy normalnym i mocnym czyszczeniu głowicy" w Podręczniku rozwiązywania problemów i Uwagi specjalne.
