Введение

Цель данного руководства - описать использование новой функции "Nozzle Strong Maintenance" (Усиленное обслуживание сопел) с принтерами RICOH Ri 1000 и RICOH Ri 1000X. Это новая информация, добавленная в их руководства пользователя.
Пожалуйста, следуйте этим процедурам, чтобы восстановить засорение сопел.
Руководство предназначено для клиентов, которые приобрели следующие принтеры.

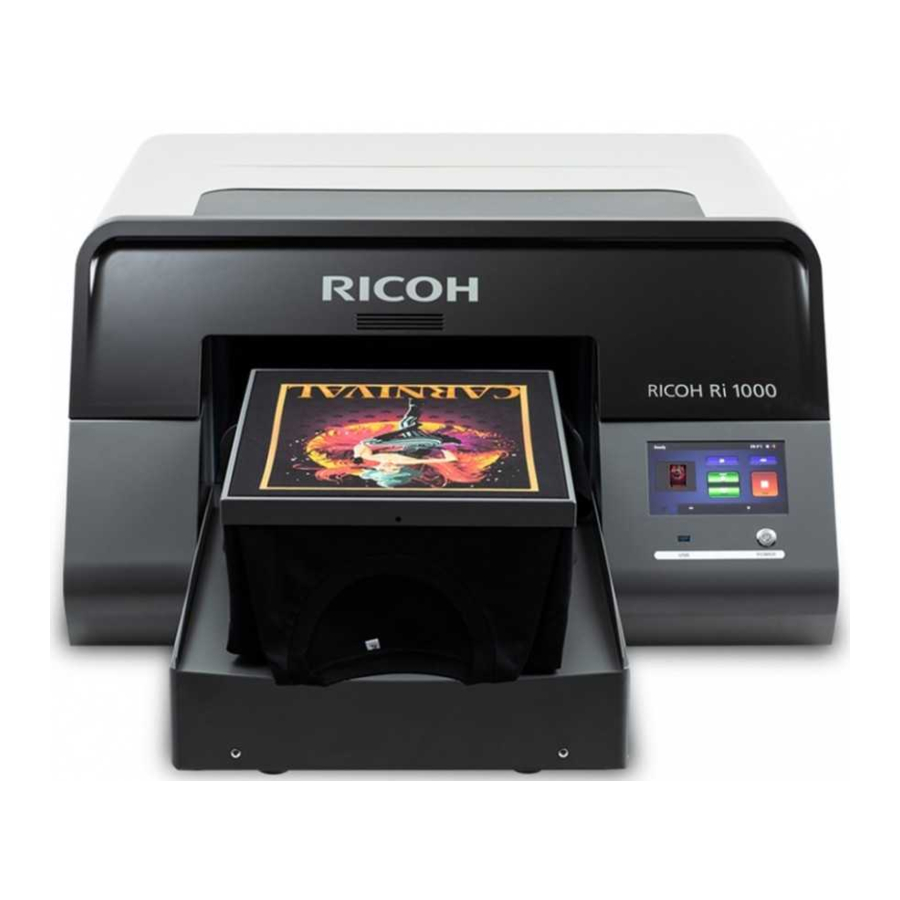

RICOH Ri 1000
RICOH Ri 1000X

Обратите внимание, что содержание инструкций может быть изменено, поэтому всегда используйте последнюю версию.

Проверка и обновление прошивки

Проверьте и обновите прошивку.
Если версия вашей прошивки устарела, обновите ее.
Версия прошивки каждого принтера, поддерживающего Nozzle Strong Maintenance (Усиленное обслуживание сопел), указана ниже.

[RICOH Ri 1000]

Panel (GIB):Ver1.41
Sub Control (SCB):GX231103
Engine (CTL):1.17_617:R

[RICOH Ri 1000X]

Panel (GIB):Ver1.11
Sub Control (SCB):1.10
Engine (CTL):1.67_617:R

Пожалуйста, обратитесь к разделу "How to update" (Как обновить) для получения подробной информации об обновлении прошивки.

Nozzle Strong Maintenance (Усиленное обслуживание сопел)

Всегда надевайте имеющиеся в продаже защитные очки и перчатки при работе.

Выполняйте это обслуживание, когда сбой выброса не улучшается даже после многократного выполнения очистки головки "STRONG" (от 3 до 5 раз).
Прикрепите защитную крышку головки, заполненную чистящим раствором, к печатающей головке и выполните это обслуживание для улучшения засорения сопел.
Очистите несколько головок за одну операцию.
Если после перемещения каретки прошло 30 минут или более, аппарат отменит это обслуживание. Поскольку сухость сопел может вызвать дефект сопла, выполните это обслуживание незамедлительно.

Что подготовить

Цель	Предметы
Надеть	Полиэтиленовые перчатки
Надеть	Защитные очки или маска
Для использования	Чистящий раствор
	Капельница
	Защитная крышка головки

Время обслуживания
Около 20 минут

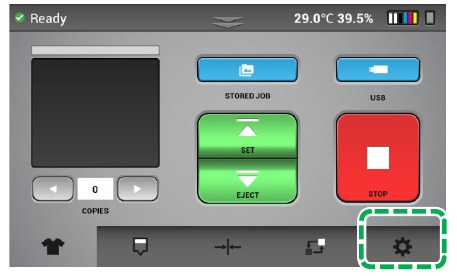

Нажмите вкладку Option (Опции).
Нажмите [OPTION] (ОПЦИИ).

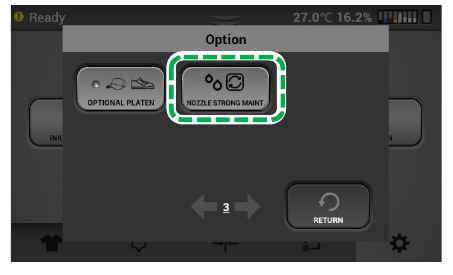

Нажмите [NOZZLE STRONG MAINT.] (УСИЛЕННОЕ ОБСЛУЖИВАНИЕ СОПЕЛ) в [OPTION] (ОПЦИИ).

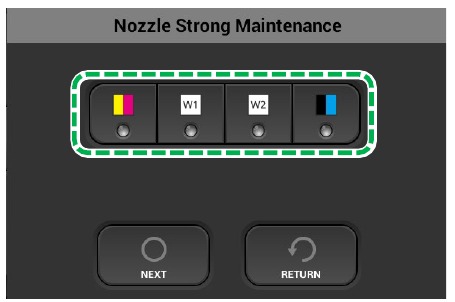

Нажмите номер головки для очистки.
Вы можете выбрать несколько головок.
Нажмите [NEXT] (ДАЛЕЕ).
Каретка перемещается.

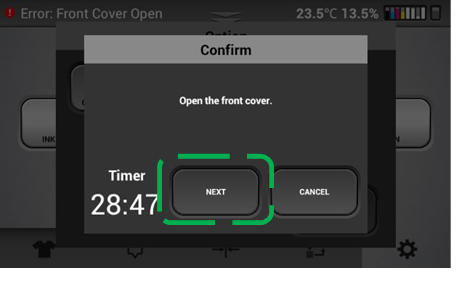

Откройте переднюю крышку.
Нажмите [NEXT] (ДАЛЕЕ).
[NEXT] (ДАЛЕЕ) можно нажать только при открытой передней крышке.
Установите защитную крышку головки, заполненную чистящим раствором.
См. также "Attaching the head protection cover" (Прикрепление защитной крышки головки) на странице 6 для RICOH Ri 1000 Procedure for long-term storage (Процедура долговременного хранения) для RICOH Ri 1000X User Manual (Руководство пользователя).
Однако не выключайте принтер.

Если вы не привыкли устанавливать защитную крышку головки, например, при первой установке, сначала потренируйтесь устанавливать/снимать защитную крышку головки без добавления чистящего раствора.
После этого, пожалуйста, потренируйтесь устанавливать/снимать защитную крышку головки с чистящим раствором и проверьте, правильно ли она установлена с чистящим раствором.
Пожалуйста, будьте осторожны, чтобы не касаться энкодерной ленты или направляющей. Если вы прикоснетесь к энкодерной ленте и испачкаете ее, сотрите грязь (подробности см. в разделе "Cleaning the Encoder Sheet" (Очистка энкодерной ленты) в Руководстве пользователя).

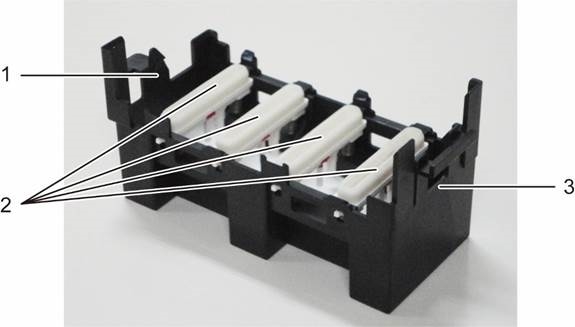

Руководство по защитной крышке головки

Левая сторона (одинарная рамка вверху спереди)
Колпачки
Правая сторона (две рамки сверху)

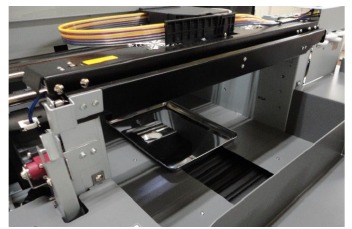

Поместите лоток или бумагу под головку.
Лоток или бумага предотвращают попадание твердых чернил, ворса и чистящего раствора в аппарат.
Если каретка находится в положении, затрудняющем работу, переместите каретку медленно вручную.

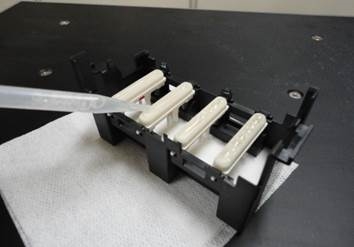

Используйте капельницу, чтобы налить чистящий раствор в колпачок и вокруг краев колпачка.
Убедитесь, что внутренняя часть колпачка заполнена чистящим раствором.

Налейте чистящий раствор в колпачок до тех пор, пока уровень жидкости не поднимется немного выше края колпачка, как показано на рисунке ниже, если смотреть сбоку.
Если образуются пузырьки, пожалуйста, используйте капельницу, чтобы удалить пузырьки, так как они могут не очистить головку должным образом.
Это следует сделать для всех колпачков.
Возьмите заполненный чистящим раствором защитный колпачок головки под каретку, чтобы предотвратить пролитие.

Если количество чистящего раствора, которое необходимо добавить в защитный колпачок головки, недостаточно, или если чистящий раствор выливается во время установки, головка не будет очищена должным образом. Если вы не знакомы с этой операцией, пожалуйста, потренируйтесь устанавливать/снимать защитный колпачок головки с чистящим раствором в нем, чтобы увидеть, правильно ли очищается головка.
Нет проблем, если вы немного прольете. Если он попадет на машину, вытрите его.

Если трудно проверить положение головки, используйте зеркало для проверки положения.

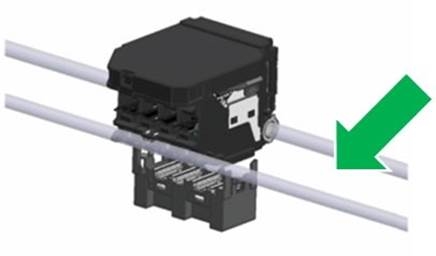

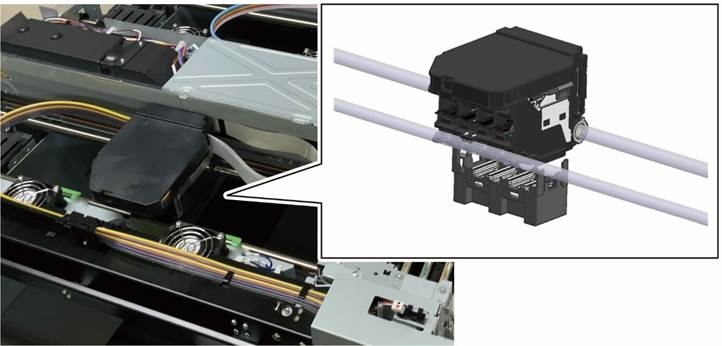

Рекомендуется перемещать защитный колпачок головки под каретку, стоя с правой стороны принтера, перед блоком обслуживания, и пропуская его через направляющие штанги сверху.

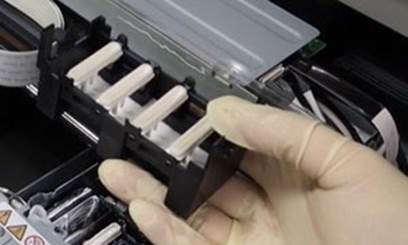

Для этого удерживайте правую сторону защитного колпачка головки (сторону с двумя зажимами вверху), как показано ниже, чтобы облегчить прикрепление колпачка к каретке. Обратите внимание на ориентацию защитного колпачка головки.

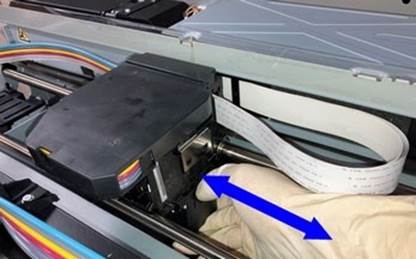

Если каретка находится в положении, затрудняющем прохождение защитного колпачка головки во время работы, переместите каретку медленно вручную, чтобы обеспечить зазор для прохождения защитного колпачка головки.

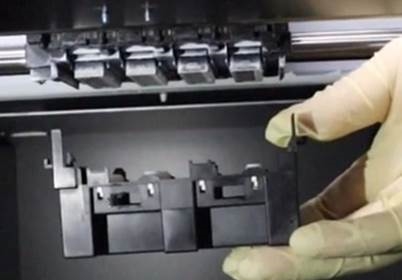

После прохождения через направляющую штангу переместите защитный колпачок головки к нижней части каретки, удерживая его параллельно направляющей штанге и каретке, чтобы колпачок был горизонтальным. В это время, пожалуйста, держите поверхность колпачка защитного колпачка головки обращенной к верхней каретке.

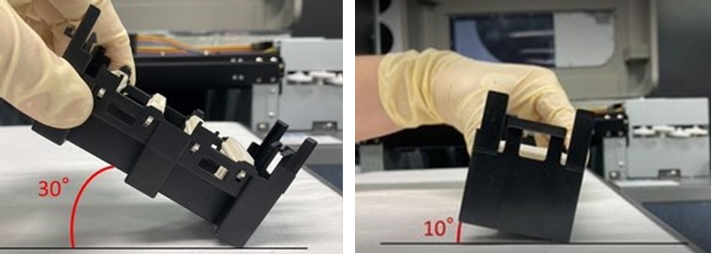

Когда защитный колпачок головки наклонен, угол, при котором чистящий раствор из колпачка выливается, составляет "слева направо: прибл. 30 градусов" и "спереди назад: прибл. 10 градусов", когда защитный колпачок головки заполнен чистящим раствором до целевого состояния.
Поэтому при установке защитного колпачка головки перемещайте его осторожно, чтобы он немного наклонялся влево или вправо, но не вперед или назад.

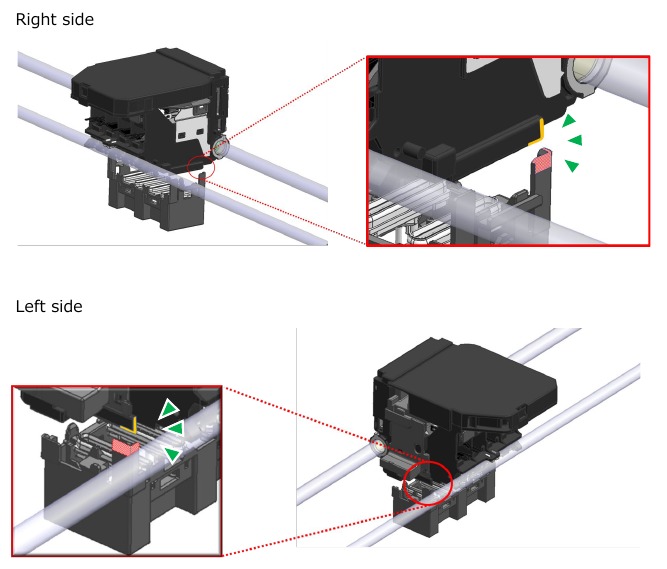

Отрегулируйте левый и правый углы защитного колпачка головки под углы каретки.

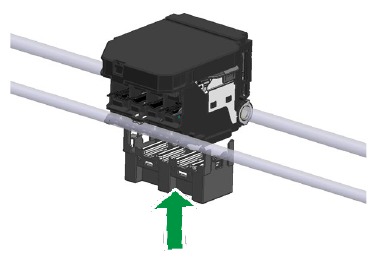

Поднимите защитный колпачок головки вверх до щелчка.

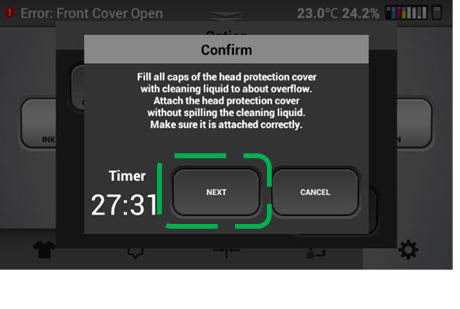

Нажмите [NEXT] (ДАЛЕЕ).
※При отмене обслуживания после этой процедуры, снимите защитный колпачок головки и нажмите "CANCEL" (ОТМЕНА).
При нажатии [CANCEL] (ОТМЕНА) печатающая головка будет закрыта колпачком, и обслуживание будет завершено.
Однако, пожалуйста, обратите внимание, что произойдет ошибка, если нажать "CANCEL" (ОТМЕНА), когда защитный колпачок головки все еще прикреплен.

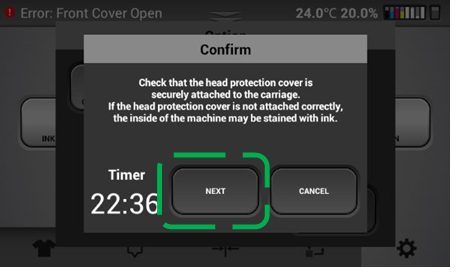

Убедитесь, что защитный колпачок головки надежно прикреплен к каретке, и нажмите [NEXT] (ДАЛЕЕ).

Если защитный колпачок головки прикреплен неправильно, внутренняя часть аппарата может быть загрязнена чернилами

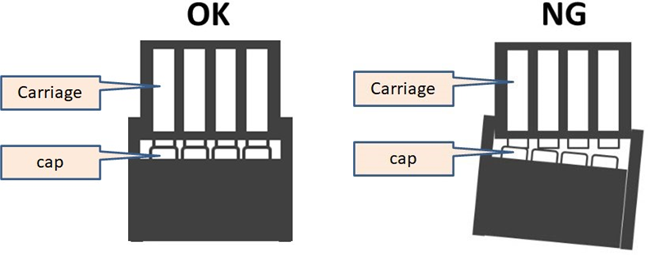

После прикрепления защитного колпачка головки осмотрите его спереди и проверьте, не наклонен ли защитный колпачок головки. Если он наклонен, может быть виден зазор между кареткой и колпачком внутри защитного колпачка головки, как показано на изображении NG ниже. В этом случае выполните установку снова.

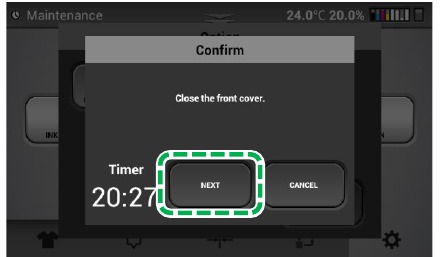

Закройте переднюю крышку.
Нажмите [NEXT] (ДАЛЕЕ).
[NEXT] (ДАЛЕЕ) можно нажать только при закрытой передней крышке.

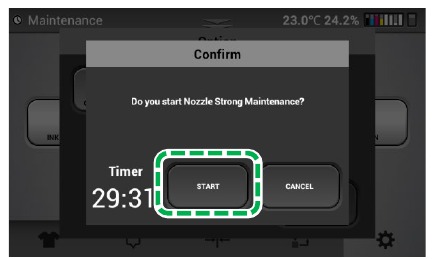

Нажмите [START] (СТАРТ). Начнется обслуживание.

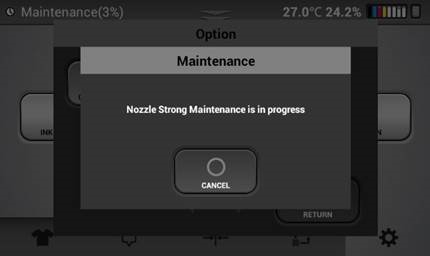

При запуске обслуживания отобразится следующее сообщение.
Ход выполнения будет отображаться в верхнем левом углу панели управления.
Вы можете принудительно завершить обслуживание, нажав "CANCEL" (ОТМЕНА) во время обслуживания.
После нажатия "CANCEL" (ОТМЕНА) снимите защитный колпачок головки.

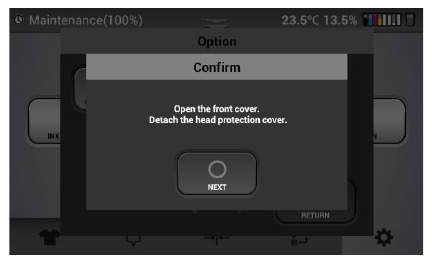

После завершения обслуживания откройте переднюю крышку и снимите защитный колпачок головки.
Когда обслуживание будет завершено, появится следующее сообщение.
Проверьте положение каретки.
Если каретка находится в положении, затрудняющем снятие защитного колпачка головки, переместите каретку медленно вручную.

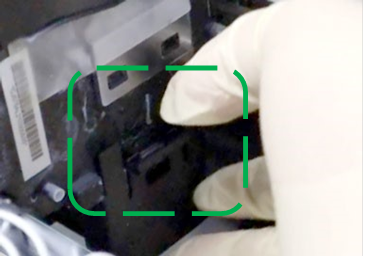

Откройте два фиксатора с правой стороны защитного колпачка головки наружу и снимите фиксаторы с каретки.
Убедитесь, что внутренняя часть колпачка заполнена чистящим раствором.

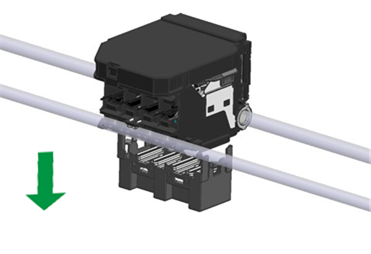

Снимите защитные колпачки головки с каретки, толкая их вниз
Зажим с левой стороны защитного колпачка головки можно снять одновременно при нажатии на защитный колпачок головки.
Снимите защитные колпачки головки между направляющими штангами.

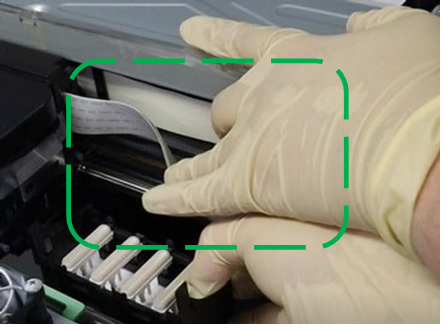

При снятии защитного колпачка головки между направляющими штангами рекомендуется удерживать плоский кабель рукой, противоположной руке, удерживающей защитный колпачок головки, при снятии защитного колпачка головки, так как защитный колпачок головки имеет тенденцию зацепляться за плоский кабель.
Если трудно проверить положение головки, используйте зеркало для проверки положения.
Нажмите [NEXT] (ДАЛЕЕ).
Каретка перемещается к правому концу, и головка закрывается колпачком.
※Пожалуйста, обратите внимание, что произойдет ошибка, если нажать "CANCEL" (ОТМЕНА), когда защитный колпачок головки все еще прикреплен.

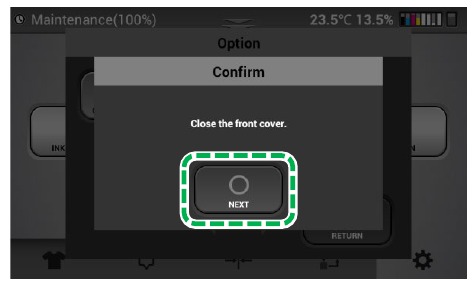

Закройте переднюю крышку.
Нажмите [NEXT] (ДАЛЕЕ).
[NEXT] (ДАЛЕЕ) можно нажать только при закрытой передней крышке.
Нажмите [NEXT] (ДАЛЕЕ), чтобы начать автоматическую очистку.
Автоматическая очистка занимает до 10 минут.
Выполните проверку сопел после завершения автоматической очистки.
После завершения автоматической очистки распечатайте проверку сопел, чтобы увидеть, улучшился ли выброс чернил.
Если проблема не исчезнет, выполните это обслуживание и проверку сопел несколько раз (от 3 до 5 раз).
Если засорение сопел не улучшилось после выполнения вышеуказанных шагов, выполните шаги "Several nozzles out – does not improve not at all or just a little with head normal and strong head cleans" (Несколько сопел не работают – не улучшается совсем или немного при нормальной и сильной очистке головки) в Troubleshooting Guide and Special Notes (Руководстве по устранению неполадок и специальных примечаниях).
