Bosch B208 - I/O-järjestelmän asennusopas

Yleiskatsaus

B208 Octo-input -moduuli on 8-pisteinen valvottu laajennuslaite, joka liitetään ohjauspaneeleihin SDI2-väylän kautta. Tämä moduuli välittää kaikki pisteiden tilamuutokset takaisin ohjauspaneeliin. Sisääntuloihin pääsee sisäänrakennettujen ruuviliitäntöjen kautta.

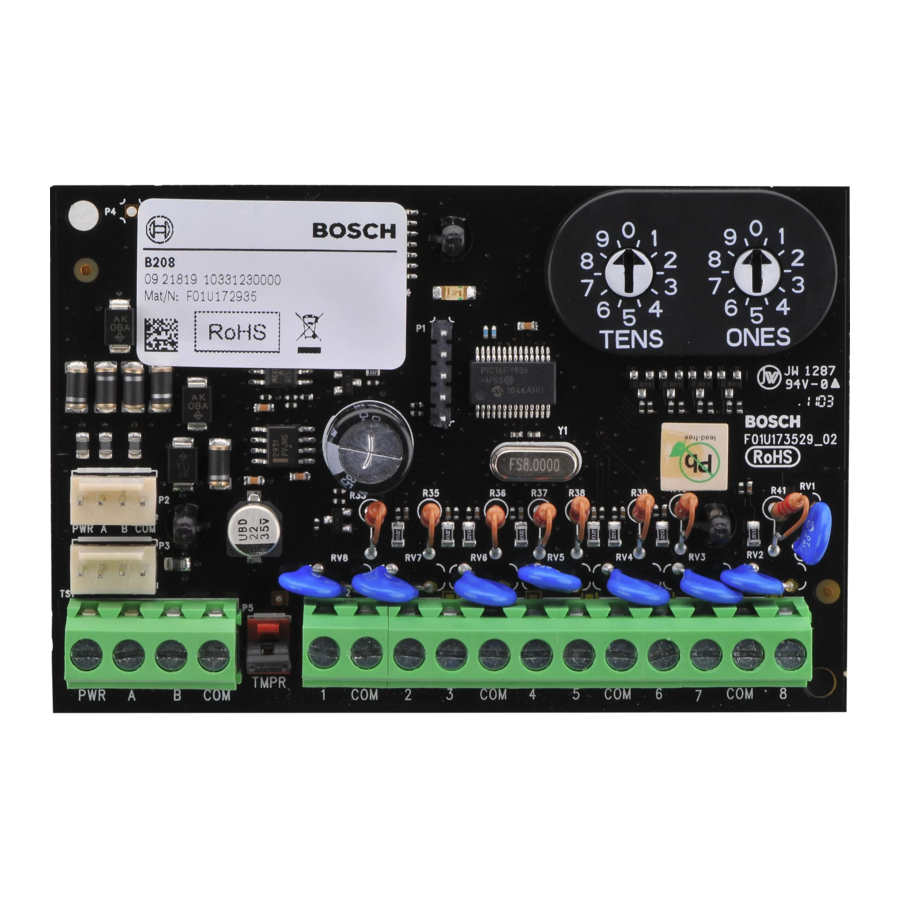

Kuva 1.1: Piirilevyn yleiskatsaus
Selite ― Kuvaus

1. Sykepulssin LED (sininen)
2. SDI2-liitäntäjohdotusliittimet (ohjauspaneeliin tai lisämoduuleihin)
3. SDI2-liitinlista (ohjauspaneeliin tai lisämoduuleihin)
4. Peukalointikytkimen liitin
5. Liitin (pistesyötöt)
6. Osoitekytkimet

SDI2-osoiteasetukset

Kaksi osoitekytkintä määrittävät B208 Octo-input -moduulin osoitteen. Ohjauspaneeli käyttää osoitetta tiedonsiirtoon. Osoite määrittää myös lähtönumerot. Käytä uraruuvimeisseliä asettaaksesi kaksi osoitekytkintä.

HUOMIO!
Moduuli lukee osoitekytkimen asetuksen vain käynnistyksen yhteydessä. Jos vaihdat kytkimiä sen jälkeen, kun olet kytkenyt virran moduuliin, sinun on katkaistava moduulin virta, jotta uusi asetus otetaan käyttöön.

Aseta osoitekytkimet ohjauspaneelin kokoonpanon mukaisesti. Jos samassa järjestelmässä on useita B208-moduuleja, jokaisella B208-moduulilla on oltava yksilöllinen osoite.
Moduulin osoitekytkimet tarjoavat kymmenien ja ykkösten arvon moduulin osoitteelle. Yksinumeroisille osoitenumeroille 1–9 aseta kymmenien kytkin arvoon 0 ja ykkösten numero sopivaan numeroon. Kuva 2.1 näyttää osoitekytkimien asetukset osoitteille 1 ja 11.

Kuva 2.1: Osoitekytkimet

Kelvolliset osoitteet ja syöttönumerot ohjauspaneelia kohden

Kelvolliset B208-osoitteet riippuvat tietyn ohjauspaneelin sallimien pisteiden määrästä. Osoitteet, jotka ovat suurempia kuin 32, edellyttävät B208-laiteohjelmistoversiota 1.03.003 tai uudempaa.

Määritä kunkin osoitteen pistenumerot kertomalla osoitenumero 10:llä perusnumeron saamiseksi ja käyttämällä sitten numeroita 1–8 ykkösten paikalla pistenumeroille.

Asennus

Kun olet asettanut osoitekytkimet oikeaan osoitteeseen, asenna moduuli koteloon ja kytke se sitten ohjauspaneeliin.

Katkaise kaikki virta (verkkovirta ja akku) ennen liitäntöjen tekemistä. Muussa tapauksessa voi aiheutua henkilövahinkoja ja/tai laitteiden vaurioita.

Moduulin asentaminen koteloon

Asenna moduuli kotelon 3-reikäiseen asennuskuvioon mukana toimitetuilla asennusruuveilla ja asennuskiinnikkeellä. Katso kuva 3.1.

Kuva 3.1: Moduulin asentaminen koteloon
Selite ― Kuvaus

1. Moduuli asennetulla asennuskiinnikkeellä
2. Kotelo
3. Asennusruuvit (3)

Peitekytkimen asentaminen ja johdotus

Voit liittää valinnaisen kotelon oven peitekytkimen yhteen moduuliin kotelossa. Valinnaisen peitekytkimen asentaminen:

1. Asenna ICP-EZTS Tamper Switch (P/N: F01U009269) kotelon peitekytkimen asennuspaikkaan. Katso täydelliset ohjeet kohdasta EZTS Cover and Wall Tamper Switch Installation Guide (P/N: F01U003734).
2. Liitä peitekytkimen johto moduulin peitekytkinliittimeen. Katso kuva 1.1.

Johdotus ohjauspaneeliin

Kun johdotat moduulin ohjauspaneeliin, voit käyttää joko moduulin liitinlistaa, jossa on merkinnät PWR, A, B ja COM, tai moduulin sisäisiä johdotusliittimiä (johto mukana). Sisäinen johdotus on rinnakkainen liitinlistan PWR-, A-, B- ja COM-liittimien kanssa. Kuva 1.1 osoittaa sekä liitinlistan että sisäisten liittimien sijainnin moduulissa. Katso kuvat 3.2, 3.3 ja 3.4.

HUOMIO!
Käytä joko liitinlistan johdotusta tai sisäistä johdotusliitintä ohjauspaneeliin. Älä käytä molempia. Kun liität useita moduuleja, voit yhdistää liitinlistan ja sisäiset johdotusliittimet sarjaan.

Kuva 3.2: Liitinlistan tai sisäisen kaapelin käyttäminen (D9412GV4 näytetty)
Selite ― Kuvaus

1. Liitinlistan johdotus (SDI2)
2. Sisäinen kaapeli (P/N: F01U079745) (mukana)

Kuva 3.3: Useiden moduulien asentaminen SDI2-liitinlistaa käyttäen (D9412GV4 näytetty)
Selite ― Kuvaus

1. Bosch-ohjauspaneeli
2. B208-moduulit

Kuva 3.4: Moduulien asentaminen SDI2-sisäistä johdotusliitintä käyttäen (D9412GV4 näytetty)
Selite ― Kuvaus

1. Bosch-ohjauspaneeli
2. B208-moduulit

Anturipiirin johdotus

Anturipiirin johdinresistanssin on oltava alle 100 Ω, kun tunnistuslaitteet on liitetty. Liitinlista tukee 12–22 AWG (0,65–2 mm) johtoja.
B208 havaitsee avoimen, oikosulun, normaalin ja maadoitusvian anturipiireissään ja lähettää tilat ohjauspaneeliin. Jokaiselle anturipiirille on määritetty pistenumero, ja se lähettää tiedot ohjauspaneeliin erikseen. Vedä johdot pois puhelin- ja verkkovirtajohdoista. 1 kΩ:n kaksois-EOL-vastuspiirityyliä varten tilaa ICP-1K22AWG-10, pakkaus, jossa on 10 kpl 1,0 kΩ:n EOL-vastuksia.

Kuva 3.5: Anturipiirin johdotus, yksittäinen (ylempi) ja kaksois (alempi)
Selite ― Kuvaus

1. Pisteanturipiirin liittimet
2. Normaalisti suljettu laite (kosketin)
3. 1 kΩ:n vastus laitteessa
4. 1 kΩ:n vastus linjan päässä (EOL)
5. Normaalisti avoin laite (kosketin)

Kaksois-EOL edellyttää B208-laiteohjelmistoa v1.05.001 tai uudempaa. Kaksois-EOL täyttää keski- ja korkeariskisten ULC-asennusten kaksinkertaisen suojauksen vaatimukset.

LED-kuvaukset

Moduulissa on yksi sininen syke-LED, joka ilmaisee, että moduulissa on virta, ja ilmaisee moduulin nykyisen tilan. Katso taulukko 4.1.

Taulukko 4.1: LED-kuvaukset

Vilkuntakuvio	Toiminto
Vilkkuu kerran sekunnissa	Normaali tila: Ilmaisee normaalin toimintatilan.
3 nopeaa välähdystä joka sekunti	Viestintävirhetila: Ilmaisee ("ei viestintää -tilan"), joka johtaa SDI2-viestintävirheeseen.
Palaa jatkuvasti	LED-vian tila: Moduulissa ei ole virtaa (vain OFF Steady -tilassa), tai jokin muu vikatila estää moduulia ohjaamasta syke-LEDiä.
Ei pala jatkuvasti

Laiteohjelmistoversion näyttäminen

Laiteohjelmistoversion näyttäminen LED-vilkkumiskuviolla:

• Jos valinnainen peitekytkin on asennettu:
  Kun kotelon ovi on auki, aktivoi peitekytkin (paina ja vapauta kytkin).
• Jos valinnaista peitekytkintä EI ole asennettu:
  Oikosulje hetkellisesti peitetapit. Katso kuva 5.1 esimerkki vilkkumiskuviosta

  Kuva 5.1: Laiteohjelmiston LED-vilkkumiskuviot

Kun peitekytkin aktivoidaan, syke-LED pysyy POIS PÄÄLTÄ 3 sekuntia ennen laiteohjelmistoversion ilmoittamista. LED vilkuttaa laiteohjelmistoversion pää-, sivu- ja mikronumerot, ja jokaisen numeron jälkeen on 1 sekunnin tauko. Seuraavassa esimerkissä versio 1.4.3 näkyy LED-vilkkuina:
[3 sekunnin tauko] [3 sekunnin tauko, sitten normaali toiminta].

Sertifikaatit

Tekniset tiedot

Pistenumeroesimerkkejä

B208-osoitteelle 01 syöttölaitteiden pistenumerot ovat 11–18:

B208-osoitteelle 11 syöttölaitteiden pistenumerot ovat 111–118:
