Manuale di installazione del sistema I/O Bosch B208

Panoramica

Il modulo Octo-input B208 è un dispositivo di espansione supervisionato a 8 punti che si collega ai pannelli di controllo tramite il bus SDI2. Questo modulo comunica al pannello di controllo tutte le modifiche di stato dei punti. Gli ingressi sono accessibili tramite connessioni a morsettiera integrate.

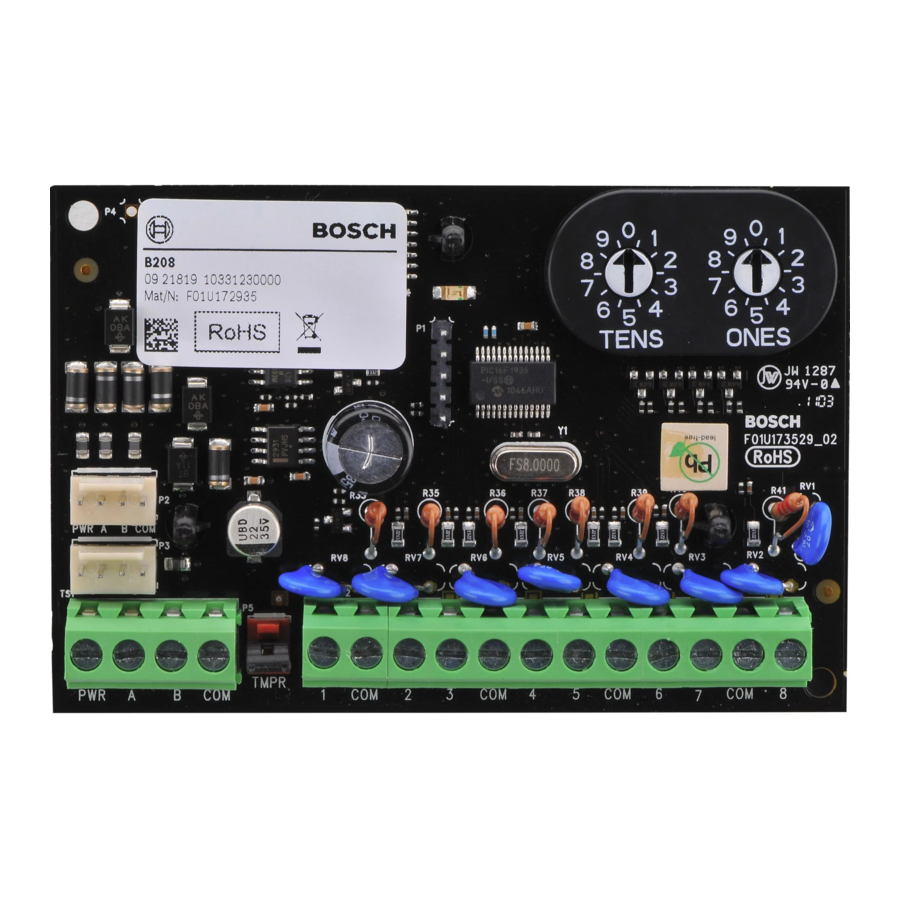

Figura 1.1: Panoramica della scheda
Callout ― Descrizione

1. LED di heartbeat (blu)
2. Connettori di cablaggio di interconnessione SDI2 (al pannello di controllo o a moduli aggiuntivi)
3. Morsettiera SDI2 (al pannello di controllo o a moduli aggiuntivi)
4. Connettore dell'interruttore antimanomissione
5. Connettore terminale (ingressi punto)
6. Interruttori di indirizzo

Impostazioni dell'indirizzo SDI2

Due interruttori di indirizzo determinano l'indirizzo per il modulo Octo-input B208. Il pannello di controllo utilizza l'indirizzo per le comunicazioni. L'indirizzo determina anche i numeri di output. Utilizzare un cacciavite a taglio per impostare i due interruttori di indirizzo.

AVVISO!
Il modulo legge l'impostazione dell'interruttore di indirizzo solo durante l'accensione. Se si modificano gli interruttori dopo aver applicato l'alimentazione al modulo, è necessario spegnere e riaccendere il modulo per abilitare la nuova impostazione.

Impostare gli interruttori di indirizzo in base alla configurazione del pannello di controllo. Se più moduli B208 risiedono sullo stesso sistema, ogni modulo B208 deve avere un indirizzo univoco.
Gli interruttori di indirizzo del modulo forniscono un valore di decine e unità per l'indirizzo del modulo. Per i numeri di indirizzo a una cifra da 1 a 9, impostare l'interruttore delle decine su 0 e la cifra delle unità sul numero appropriato. La Figura 2.1 mostra l'impostazione degli interruttori di indirizzo per gli indirizzi 1 e 11.

Figura 2.1: Interruttori di indirizzo

Indirizzi validi e numeri di input per pannello di controllo

Gli indirizzi B208 validi dipendono dal numero di punti consentiti da un particolare pannello di controllo. Gli indirizzi superiori a 32 richiedono la versione firmware B208 1.03.003 o successiva.

Per determinare i numeri di punto per ciascun indirizzo, moltiplicare il numero di indirizzo per 10 per il numero base, quindi utilizzare i numeri da 1 a 8 nella posizione delle unità per i numeri di punto.

Installazione

Dopo aver impostato i selettori di indirizzo per l'indirizzo corretto, installare il modulo nell'involucro, quindi collegarlo al pannello di controllo.

Togliere tutta l'alimentazione (CA e batteria) prima di effettuare qualsiasi collegamento. La mancata osservanza di questa precauzione potrebbe causare lesioni personali e/o danni alle apparecchiature.

Montare il modulo nell'involucro

Montare il modulo nel modello di montaggio a 3 fori dell'involucro utilizzando le viti di montaggio e la staffa di montaggio in dotazione. Fare riferimento alla Figura 3.1.

Figura 3.1: Montaggio del modulo nell'involucro
Callout ― Descrizione

1. Modulo con staffa di montaggio installata
2. Involucro
3. Viti di montaggio (3)

Montare e cablare il tamper switch

È possibile collegare un tamper switch opzionale per la porta dell'involucro per un modulo in un involucro. Installazione del tamper switch opzionale:

1. Montare il tamper switch ICP-EZTS (P/N: F01U009269) nella posizione di montaggio del tamper switch dell'involucro. Per istruzioni complete, fare riferimento alla Guida all'installazione del tamper switch EZTS per coperchio e parete (P/N: F01U003734).
2. Collegare il cavo del tamper switch al connettore del tamper switch del modulo. Fare riferimento alla Figura 1.1.

Cablare al pannello di controllo

Quando si cabla il modulo a un pannello di controllo, è possibile utilizzare la morsettiera del modulo etichettata con PWR, A, B e COM, oppure i connettori di cablaggio di interconnessione del modulo (cavo incluso). Il cablaggio di interconnessione è parallelo ai terminali PWR, A, B e COM sulla morsettiera. La Figura 1.1 indica la posizione sia della morsettiera che dei connettori di interconnessione sul modulo. Fare riferimento alle Figure 3.2, 3.3 e 3.4.

AVVISO!
Utilizzare il cablaggio della morsettiera oppure il connettore di cablaggio di interconnessione al pannello di controllo. Non utilizzare entrambi. Quando si collegano più moduli, è possibile combinare in serie la morsettiera e i connettori di cablaggio di interconnessione.

Figura 3.2: Utilizzo della morsettiera o del cablaggio del cavo di interconnessione (D9412GV4 mostrato)
Callout ― Descrizione

1. Cablaggio della morsettiera (SDI2)
2. Cavo di interconnessione (P/N: F01U079745) (incluso)

Figura 3.3: Installazione di più moduli utilizzando la morsettiera SDI2 (D9412GV4 mostrato)
Callout ― Descrizione

1. Pannello di controllo Bosch
2. Moduli B208

Figura 3.4: Installazione di più moduli utilizzando il connettore di cablaggio di interconnessione SDI2 (D9412GV4 mostrato)
Callout ― Descrizione

1. Pannello di controllo Bosch
2. Moduli B208

Cablaggio del loop del sensore

La resistenza del cablaggio su ciascun loop del sensore deve essere inferiore a 100 Ω con i dispositivi di rilevamento collegati. La morsettiera supporta cavi da 12 a 22 AWG (da 0,65 a 2 mm).
Il B208 rileva condizioni di circuito aperto, corto circuito, normale e di guasto a terra sui suoi loop del sensore e trasmette le condizioni al pannello di controllo. A ciascun loop del sensore viene assegnato un numero di punto e viene trasmesso individualmente al pannello di controllo. Allontanare i cavi dal telefono dei locali e dal cablaggio CA. Per lo stile di circuito del resistore EOL doppio da 1 kΩ ordinare ICP-1K22AWG-10, una confezione da 10 resistori EOL da 1,0 kΩ.

Figura 3.5: Cablaggio del loop del sensore singolo (in alto) e doppio (in basso)
Callout ― Descrizione

1. Terminali del loop del sensore del punto
2. Dispositivo normalmente chiuso (contatto)
3. Resistore da 1 kΩ sul dispositivo
4. Resistore da 1 kΩ a fine linea (EOL)
5. Dispositivo normalmente aperto (contatto)

Il doppio EOL richiede il firmware B208 v1.05.001 o successivo. Il doppio EOL soddisfa il requisito della doppia protezione per le installazioni ULC a rischio medio-alto.

Descrizioni dei LED

Il modulo include un LED blu di heartbeat per indicare che il modulo è alimentato e per indicare lo stato corrente del modulo. Fare riferimento alla Tabella 4.1.

Tabella 4.1: Descrizioni dei LED

Schema di lampeggio	Funzione
Lampeggia una volta ogni 1 secondo	Stato normale: indica lo stato di funzionamento normale.
3 lampeggi rapidi ogni 1 secondo	Stato di errore di comunicazione: indica (che il modulo è in uno "stato di assenza di comunicazione") con conseguente errore di comunicazione SDI2.
Acceso fisso	Stato di guasto del LED: il modulo non è alimentato (solo per OFF fisso) oppure qualche altra condizione di guasto impedisce al modulo di controllare il LED di heartbeat.
Spento fisso

Mostra la versione del firmware

Per mostrare la versione del firmware utilizzando uno schema di lampeggio del LED:

• Se il tamper switch opzionale è installato:
  Con la porta dell'involucro aperta, attivare il tamper switch (premere e rilasciare l'interruttore).
• Se il tamper switch opzionale NON è installato:
  Cortocircuitare momentaneamente i pin del tamper. Fare riferimento alla Figura 5.1 per un esempio di schema di lampeggio

  Figura 5.1: Schemi di lampeggio del LED del firmware

Quando il tamper switch è attivato, il LED di heartbeat rimane spento per 3 secondi prima di indicare la versione del firmware. Il LED pulsa le cifre principali, secondarie e micro della versione del firmware, con una pausa di 1 secondo dopo ogni cifra. Nell'esempio seguente, la versione 1.4.3 viene visualizzata come lampeggi del LED:
[pausa di 3 secondi] [pausa di 3 secondi, quindi funzionamento normale].

Certificazioni

Specifiche

Esempi di numeri di punto

For B208 address 01 the point numbers for the input devices are 11 through 18: (Per l'indirizzo B208 01 i numeri di punto per i dispositivi di ingresso sono da 11 a 18:)

For B208 address 11 the point numbers for the input devices are 111 through 118: (Per l'indirizzo B208 11 i numeri di punto per i dispositivi di ingresso sono da 111 a 118:)
