Manual de Instalação do Sistema I/O Bosch B208

Visão Geral

O Módulo de Octo-entrada B208 é um dispositivo de expansão supervisionado de 8 pontos que se conecta aos painéis de controlo através do barramento SDI2. Este módulo comunica de volta ao painel de controlo todas as alterações de estado dos pontos. Os inputs são acedidos através de conexões de terminal de parafuso integradas.

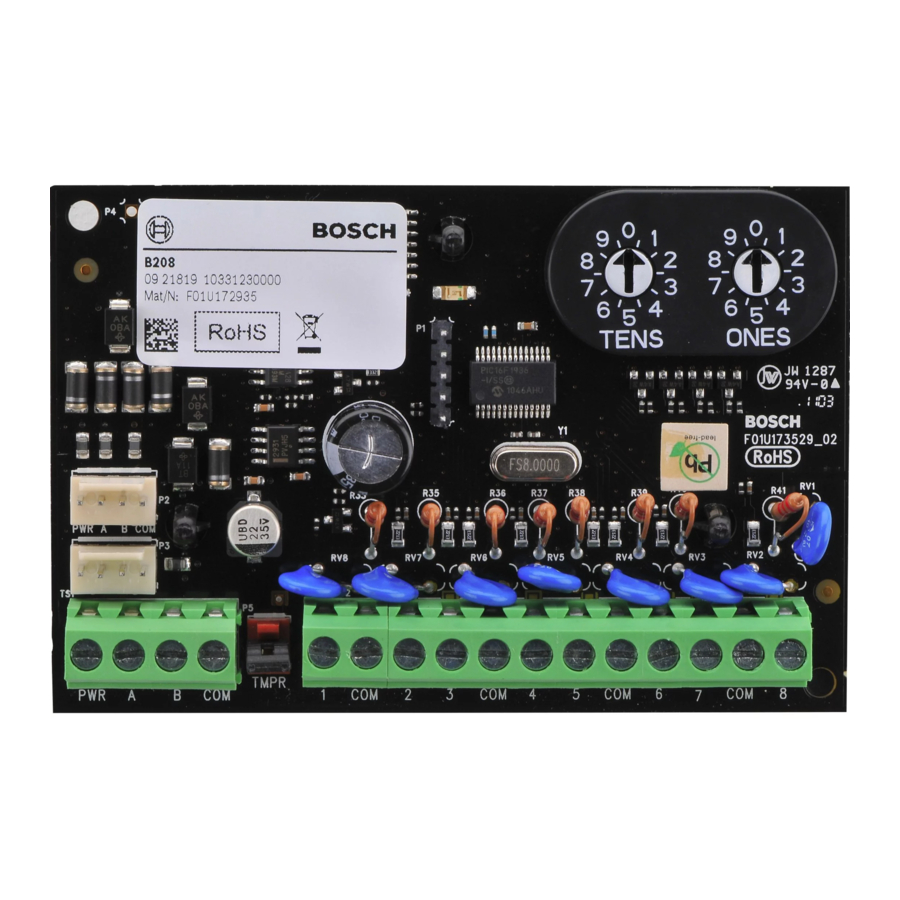

Figura 1.1: Visão geral da placa
Identificação ― Descrição

1. LED de Heartbeat (azul)
2. Conectores de cablagem de interconexão SDI2 (para painel de controlo ou módulos adicionais)
3. Régua de terminais SDI2 (para painel de controlo ou módulos adicionais)
4. Conector do interruptor de violação
5. Conector de terminal (inputs de ponto)
6. Interruptores de endereço

Definições de endereço SDI2

Dois interruptores de endereço determinam o endereço para o Módulo de Octo-entrada B208. O painel de controlo usa o endereço para comunicações. O endereço também determina os números de output. Use uma chave de fendas com ranhura para definir os dois interruptores de endereço.

AVISO!
O módulo lê a definição do interruptor de endereço apenas durante o arranque. Se alterar os interruptores depois de aplicar energia ao módulo, deve desligar e ligar a energia ao módulo para ativar a nova definição.

Defina os interruptores de endereço de acordo com a configuração do painel de controlo. Se vários módulos B208 residirem no mesmo sistema, cada módulo B208 deve ter um endereço único.
Os interruptores de endereço do módulo fornecem um valor de dezenas e unidades para o endereço do módulo. Para números de endereço de um único dígito de 1 a 9, defina o interruptor de dezenas para 0 e o dígito das unidades para o número apropriado. A Figura 2.1 mostra a definição dos interruptores de endereço para os endereços 1 e 11.

Figura 2.1: Interruptores de endereço

Os endereços B208 válidos dependem do número de pontos permitidos por um painel de controlo específico. Endereços superiores a 32 requerem a versão de firmware B208 1.03.003 ou superior.

Para determinar os números de ponto para cada endereço, multiplique o número do endereço por 10 para o número base e, em seguida, use os números de 1 a 8 no lugar das unidades para os números de ponto.

Instalação

Depois de definir os interruptores de endereço para o endereço correto, instale o módulo na caixa e, em seguida, ligue-o ao painel de controlo.

Remova toda a alimentação (CA e bateria) antes de fazer qualquer ligação. A não observância desta precaução pode resultar em ferimentos pessoais e/ou danos no equipamento.

Montar o módulo na caixa

Monte o módulo no padrão de montagem de 3 orifícios da caixa utilizando os parafusos de montagem e o suporte de montagem fornecidos. Consulte a Figura 3.1.

Figura 3.1: Montagem do módulo na caixa
Chamada ― Descrição

1. Módulo com suporte de montagem instalado
2. Caixa
3. Parafusos de montagem (3)

Montar e ligar o interruptor de violação

Pode ligar um interruptor de violação da porta da caixa opcional para um módulo numa caixa. Para instalar o interruptor de violação opcional:

1. Monte o Interruptor de Violação ICP-EZTS (P/N: F01U009269) na localização de montagem do interruptor de violação da caixa. Para obter instruções completas, consulte o Guia de Instalação do Interruptor de Violação da Parede e da Tampa EZTS (P/N: F01U003734).
2. Ligue o fio do interruptor de violação ao conector do interruptor de violação do módulo. Consulte a Figura 1.1.

Ligar ao painel de controlo

Quando liga o módulo a um painel de controlo, pode utilizar a régua de bornes do módulo etiquetada com PWR, A, B e COM, ou os conectores de cablagem de interligação do módulo (fio incluído). A cablagem de interligação é paralela aos terminais PWR, A, B e COM na régua de bornes. A Figura 1.1 indica a localização da régua de bornes e dos conectores de interligação no módulo. Consulte as Figuras 3.2, 3.3 e 3.4.

AVISO!
Utilize a cablagem da régua de bornes ou o conector de cablagem de interligação para o painel de controlo. Não utilize ambos. Ao ligar vários módulos, pode combinar a régua de bornes e os conectores de cablagem de interligação em série.

Figura 3.2: Utilização da régua de bornes ou da cablagem do cabo de interligação (D9412GV4 mostrado)
Chamada ― Descrição

1. Cablagem da régua de bornes (SDI2)
2. Cabo de interligação (P/N: F01U079745) (incluído)

Figura 3.3: Instalação de vários módulos utilizando a régua de bornes SDI2 (D9412GV4 mostrado)
Chamada ― Descrição

1. Painel de controlo Bosch
2. Módulos B208

Figura 3.4: Instalação de vários módulos utilizando o conector de cablagem de interligação SDI2 (D9412GV4 mostrado)
Chamada ― Descrição

1. Painel de controlo Bosch
2. Módulos B208

Cablagem do circuito do sensor

A resistência do fio em cada circuito do sensor deve ser inferior a 100 Ω com os dispositivos de deteção ligados. A régua de bornes suporta fios de 12 a 22 AWG (0,65 a 2 mm).
O B208 deteta condições de circuito aberto, curto-circuito, normal e de falha de terra nos seus circuitos de sensor e transmite as condições para o painel de controlo. Cada circuito de sensor é atribuído a um número de ponto e transmite individualmente para o painel de controlo. Passe os fios longe da cablagem telefónica e da cablagem CA das instalações. Para o estilo de circuito de resistor EOL duplo de 1 kΩ, encomende ICP-1K22AWG-10, um pacote de 10 resistores EOL de 1,0 kΩ.

Figura 3.5: Cablagem do circuito do sensor simples (superior) e dupla (inferior)
Chamada ― Descrição

1. Terminais do circuito do sensor de ponto
2. Dispositivo normalmente fechado (contacto)
3. Resistor de 1 kΩ no dispositivo
4. Resistor de 1 kΩ no fim de linha (EOL)
5. Dispositivo normalmente aberto (contacto)

O EOL duplo requer o firmware B208 v1.05.001 ou superior. O EOL duplo cumpre o requisito de dupla proteção para instalações ULC de risco médio a alto.

Descrições dos LED

O módulo inclui um LED azul de "heartbeat" (pulsação) para indicar que o módulo está alimentado e para indicar o estado atual do módulo. Consulte a Tabela 4.1.

Tabela 4.1: Descrições dos LED

Padrão de Flash	Função
Pisca uma vez a cada 1 segundo	Estado normal: Indica o estado de funcionamento normal.
3 flashes rápidos a cada 1 segundo	Estado de erro de comunicação: Indica (que o módulo está num "estado sem comunicação") resultando num erro de comunicação SDI2.
LIGADO fixo	Estado de problema do LED: O módulo não está alimentado (apenas para DESLIGADO fixo) ou alguma outra condição de problema impede que o módulo controle o LED de "heartbeat" (pulsação).
DESLIGADO fixo

Mostrar a versão do firmware

Para mostrar a versão do firmware utilizando um padrão de flash do LED:

• Se o interruptor de violação opcional estiver instalado:
  Com a porta da caixa aberta, ative o interruptor de violação (prima e liberte o interruptor).
• Se o interruptor de violação opcional NÃO estiver instalado:
  Faça um curto-circuito momentâneo nos pinos de violação. Consulte a Figura 5.1 para obter um exemplo de padrão de flash

  Figura 5.1: Padrões de flash do LED do firmware

Quando o interruptor de violação é ativado, o LED de "heartbeat" (pulsação) permanece DESLIGADO durante 3 segundos antes de indicar a versão do firmware. O LED pulsa os dígitos principais, secundários e micro da versão do firmware, com uma pausa de 1 segundo após cada dígito. No exemplo seguinte, a versão 1.4.3 é mostrada como flashes do LED:
[Pausa de 3 segundos] [Pausa de 3 segundos, depois funcionamento normal].

Certificações

Especificações

Exemplos de número de ponto

Para o endereço B208 01 os números de ponto para os dispositivos de entrada são 11 a 18:

Para o endereço B208 11 os números de ponto para os dispositivos de entrada são 111 a 118:
