Bosch B208 - Priročnik za namestitev I/O sistema

Pregled

B208 Octo-input Module je 8-točkovna nadzorovana razširitvena naprava, ki se povezuje s kontrolnimi ploščami preko vodila SDI2. Ta modul komunicira s kontrolno ploščo o vseh spremembah stanja točk. Dostop do vhodov je omogočen preko vgrajenih priključkov z vijaki.

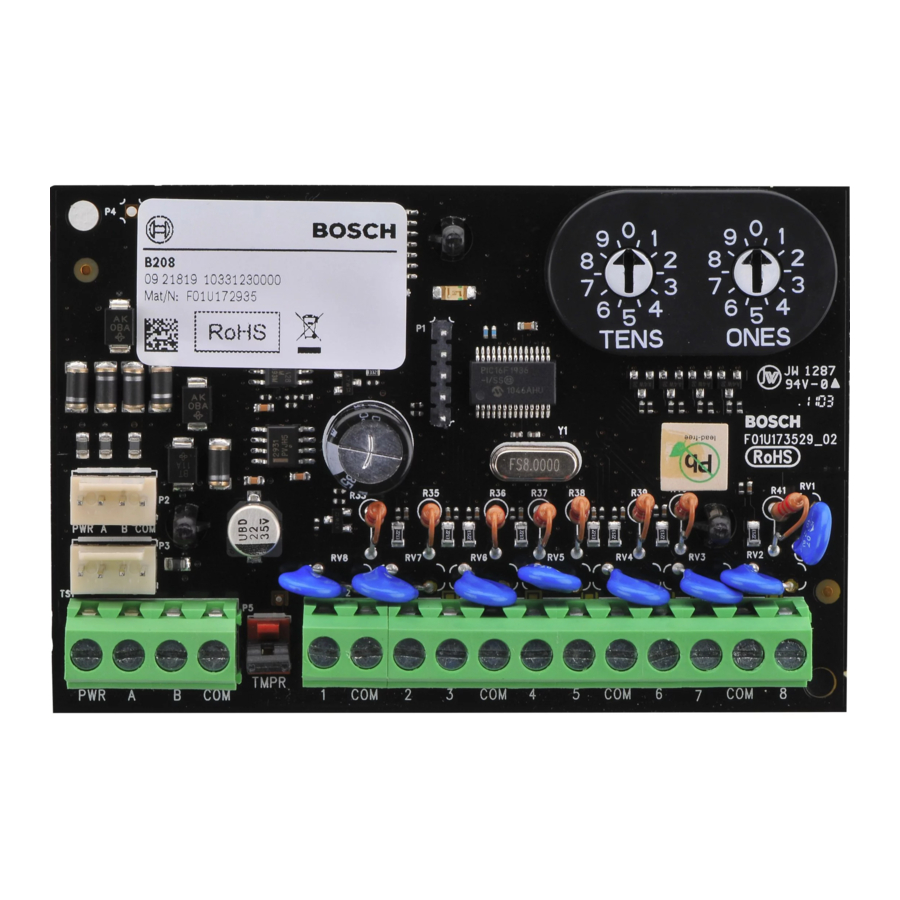

Slika 1.1: Pregled plošče
Opis

1. LED dioda za srčni utrip (modra)
2. SDI2 priključki za medsebojno povezavo (na kontrolno ploščo ali dodatne module)
3. SDI2 priključni blok (na kontrolno ploščo ali dodatne module)
4. Priključek za stikalo proti nepooblaščenemu odpiranju
5. Priključni konektor (točkovni vhodi)
6. Stikala za naslov

Nastavitve naslova SDI2

Dve stikali za naslov določata naslov za B208 Octo-input Module. Kontrolna plošča uporablja naslov za komunikacijo. Naslov določa tudi številke izhodov. Za nastavitev dveh stikal za naslov uporabite izvijač z režo.

POZOR!
Modul prebere nastavitev stikala za naslov samo ob vklopu. Če spremenite stikala po vklopu modula, morate izklopiti in ponovno vklopiti napajanje modula, da omogočite novo nastavitev.

Nastavite stikala za naslov glede na konfiguracijo kontrolne plošče. Če je v istem sistemu več modulov B208, mora imeti vsak modul B208 edinstven naslov.
Stikala za naslov modula zagotavljajo vrednost desetic in enic za naslov modula. Za enomestne številke naslovov od 1 do 9 nastavite stikalo za desetice na 0, stikalo za enice pa na ustrezno številko. Slika 2.1 prikazuje nastavitev stikal za naslov za naslova 1 in 11.

Slika 2.1: Stikala za naslov

Veljavni naslovi in številke vhodov na kontrolno ploščo

Veljavni naslovi B208 so odvisni od števila točk, ki jih dovoljuje določena kontrolna plošča. Naslovi, višji od 32, zahtevajo različico vdelane programske opreme B208 1.03.003 ali višjo.

Če želite določiti številke točk za vsak naslov, pomnožite številko naslova z 10 za osnovno številko, nato pa uporabite številke od 1 do 8 na mestu enic za številke točk.

Namestitev

Ko nastavite stikala za naslove na ustrezen naslov, namestite modul v ohišje in ga nato povežite s kontrolno ploščo.

Preden začnete s kakršnimi koli povezavami, izklopite vso napajanje (AC in baterijo). Če tega ne storite, lahko pride do telesnih poškodb in/ali poškodbe opreme.

Namestitev modula v ohišje

Modul namestite v ohišje s 3 luknjami za montažo s priloženimi vijaki za montažo in montažnim nosilcem. Glejte sliko 3.1.

Slika 3.1: Namestitev modula v ohišje
Oznaka ― Opis

1. Modul z nameščenim montažnim nosilcem
2. Ohišje
3. Vijaki za montažo (3)

Namestitev in ožičenje tamper stikala

Za en modul v ohišju lahko priključite dodatno tamper stikalo za vrata ohišja. Namestitev dodatnega tamper stikala:

1. Namestite ICP-EZTS Tamper Switch (P/N: F01U009269) na mesto za montažo tamper stikala v ohišju. Za popolna navodila glejte Navodila za namestitev EZTS pokrova in stenskega tamper stikala (P/N: F01U003734).
2. Priključite žico tamper stikala na priključek tamper stikala na modulu. Glejte sliko 1.1.

Ožičenje na kontrolno ploščo

Ko ožičite modul na kontrolno ploščo, lahko uporabite priključni blok modula, označen s PWR, A, B in COM, ali priključke za medsebojno povezavo modula (žica je priložena). Ožičenje za medsebojno povezavo je vzporedno s priključki PWR, A, B in COM na priključnem bloku. Slika 1.1 prikazuje lokacijo priključnega bloka in priključkov za medsebojno povezavo na modulu. Glejte slike 3.2, 3.3 in 3.4.

POZOR!
Za kontrolno ploščo uporabite ožičenje priključnega bloka ali priključek za ožičenje za medsebojno povezavo. Ne uporabljajte obeh. Pri priključitvi več modulov lahko kombinirate priključni blok in priključke za ožičenje za medsebojno povezavo v seriji.

Slika 3.2: Uporaba priključnega bloka ali kabla za medsebojno povezavo (prikazan D9412GV4)
Oznaka ― Opis

1. Ožičenje priključnega bloka (SDI2)
2. Kabel za medsebojno povezavo (P/N: F01U079745) (priložen)

Slika 3.3: Namestitev več modulov z uporabo priključnega bloka SDI2 (prikazan D9412GV4)
Oznaka ― Opis

1. Kontrolna plošča Bosch
2. Moduli B208

Slika 3.4: Namestitev več modulov z uporabo priključka za ožičenje za medsebojno povezavo SDI2 (prikazan D9412GV4)
Oznaka ― Opis

1. Kontrolna plošča Bosch
2. Moduli B208

Ožičenje senzorske zanke

Upornost ožičenja na vsaki senzorski zanki mora biti manjša od 100 Ω s priključenimi napravami za zaznavanje. Priključni blok podpira žice od 12 do 22 AWG (0,65 do 2 mm).
B208 zazna odprte, kratke, normalne in ozemljitvene napake na svojih senzorskih zankah in jih posreduje kontrolni plošči. Vsaki senzorski zanki je dodeljena številka točke in se posreduje kontrolni plošči posamično. Napeljite žice stran od telefonskega in AC ožičenja prostorov. Za vezje z dvojnim EOL uporom 1 kΩ naročite ICP-1K22AWG-10, paket 10 uporov EOL 1,0 kΩ.

Slika 3.5: Ožičenje senzorske zanke enojno (zgoraj) in dvojno (spodaj)
Oznaka ― Opis

1. Priključki senzorske zanke točke
2. Normalno zaprta naprava (kontakt)
3. Upor 1 kΩ na napravi
4. Upor 1 kΩ na koncu linije (EOL)
5. Normalno odprta naprava (kontakt)

Dvojni EOL zahteva vdelano programsko opremo B208 v1.05.001 ali novejšo. Dvojni EOL izpolnjuje zahtevo dvojne zaščite za srednje do visoko tvegane instalacije ULC.

Opisi LED

Modul vključuje eno modro LED diodo za srčni utrip, ki označuje, da je modul napajan in da označuje trenutno stanje modula. Glejte tabelo 4.1.

Tabela 4.1: Opisi LED

Vzorec utripanja	Funkcija
Utripne enkrat na sekundo	Normalno stanje: Označuje normalno stanje delovanja.
3 hitri utripi vsako sekundo	Stanje komunikacijske napake: Označuje (da je modul v "stanju brez komunikacije"), kar povzroči komunikacijsko napako SDI2.
Stalno SVETI	Stanje težav z LED: Modul ni napajan (samo za stalno IZKLOPLJENO) ali pa neka druga težava preprečuje modulu nadzor nad LED diodo za srčni utrip.
Stalno IZKLOPLJENO

Prikaz različice vdelane programske opreme

Za prikaz različice vdelane programske opreme z uporabo vzorca utripanja LED:

• Če je nameščeno dodatno tamper stikalo:
  Z odprtimi vrati ohišja aktivirajte tamper stikalo (pritisnite in spustite stikalo).
• Če dodatno tamper stikalo NI nameščeno:
  Za trenutek skrajšajte tamper pine. Glejte sliko 5.1 za primer vzorca utripanja

  Slika 5.1: Vzorci utripanja LED vdelane programske opreme

Ko je tamper stikalo aktivirano, LED dioda za srčni utrip ostane IZKLOPLJENA 3 sekunde, preden prikaže različico vdelane programske opreme. LED dioda utripa glavne, stranske in mikro številke različice vdelane programske opreme, s 1 sekundo premora po vsaki številki. V naslednjem primeru se različica 1.4.3 prikaže kot utripanje LED:
[3 sekunde premora] [3 sekunde premora, nato normalno delovanje].

Certifikati

Specifikacije

Primeri številk točk

Za naslov B208 01 so številke točk za vhodne naprave od 11 do 18:

Za naslov B208 11 so številke točk za vhodne naprave od 111 do 118:
