Panduan Instalasi Sistem I/O Bosch B208

Isi

Gambaran Umum

Modul Okto-input B208 adalah perangkat ekspansi terawasi 8 titik yang terhubung ke panel kontrol melalui bus SDI2. Modul ini mengomunikasikan kembali ke panel kontrol semua perubahan status titik. Input diakses melalui koneksi terminal sekrup on-board.

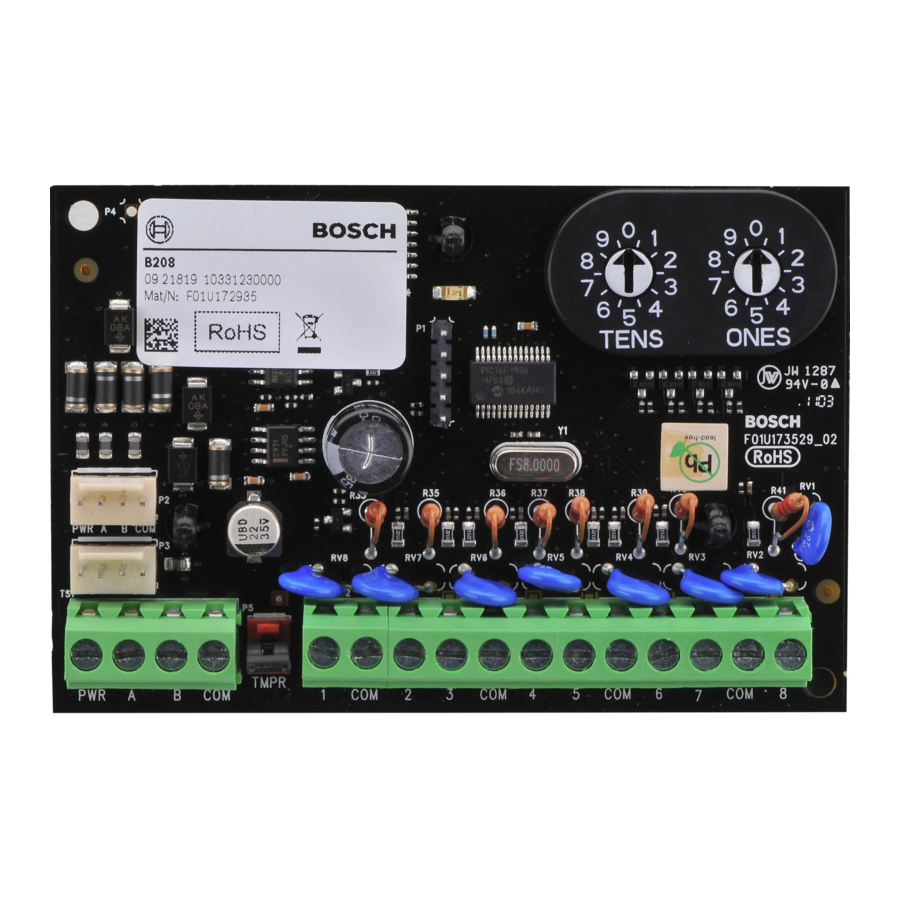

Tinjauan papan
Gambar 1.1: Tinjauan papan
Keterangan ― Deskripsi

  1. LED Detak Jantung (biru)
  2. Konektor kabel interkoneksi SDI2 (ke panel kontrol atau modul tambahan)
  3. Strip terminal SDI2 (ke panel kontrol atau modul tambahan)
  4. Konektor sakelar tamper
  5. Konektor terminal (input titik)
  6. Sakelar alamat

Pengaturan alamat SDI2

Dua sakelar alamat menentukan alamat untuk Modul Okto-input B208. Panel kontrol menggunakan alamat untuk komunikasi. Alamat juga menentukan nomor output. Gunakan obeng berlubang untuk mengatur dua sakelar alamat.

informasiPERHATIAN!
Modul membaca pengaturan sakelar alamat hanya saat dinyalakan. Jika Anda mengubah sakelar setelah Anda memberi daya pada modul, Anda harus mematikan dan menghidupkan kembali daya ke modul untuk mengaktifkan pengaturan baru.

Atur sakelar alamat sesuai konfigurasi panel kontrol. Jika beberapa modul B208 berada di sistem yang sama, setiap modul B208 harus memiliki alamat yang unik.
Sakelar alamat modul menyediakan nilai puluhan dan satuan untuk alamat modul. Untuk nomor alamat satu digit 1 hingga 9, atur sakelar puluhan ke 0 dan digit satuan ke nomor yang sesuai. Gambar 2.1 menunjukkan pengaturan sakelar alamat untuk alamat 1 dan 11.
Sakelar alamat
Gambar 2.1: Sakelar alamat

Alamat yang valid dan nomor input per panel kontrol

Alamat B208 yang valid bergantung pada jumlah titik yang diizinkan oleh panel kontrol tertentu. Alamat yang lebih tinggi dari 32 memerlukan firmware B208 versi 1.03.003 atau lebih tinggi.

Panel kontrol Alamat B208 yang valid Nomor titik yang sesuai
B9512G 01 - 59 11 - 18, 21 - 28, 31 - 38, 41 - 48,
51 - 58, 61 - 68, 71 - 78,
81 - 88, 91 - 98, 101 - 108,
111 - 118, 121 - 128, 131 - 138,
141 - 148, 151 - 158, 161 - 168,
171 - 178, 181 - 188, 191 - 198,
201 - 208, 211 - 218, 221 - 228,
231 - 238, 241 - 248, 251 - 258,
261 - 268, 271 - 278, 281 - 288,
291 - 298, 301 - 308, 311 - 318,
321 - 328, 331 - 338, 341 - 348,
351 - 358, 361 - 368, 371 - 378,
381 - 388, 391 - 398, 401 - 408,
411 - 418, 421 - 428, 431 - 438,
441 - 448, 451 - 458, 461 - 468,
471 - 478, 481 - 488, 491 - 498,
501 - 508, 511 - 518, 521 - 528,
531 - 538, 541 - 548, 551 - 558,
561 - 568, 571 - 578, 581 - 588,
591 - 598
B8512G 01 - 09 11 - 18, 21 - 28, 31 - 38, 41 - 48,
51 - 58, 61 - 68, 71 - 78, 81 - 88,
91 - 98
B6512 01 - 09 11 - 18, 21 - 28, 31 - 38, 41 - 48,
51 - 58, 61 - 68, 71 - 78, 81 - 88,
91 - 96
B5512 01 - 04 11 - 18, 21 - 28, 31 - 38, 41 - 48
B4512 01 - 02 11 - 18, 21 - 28
D9412GV4 01 - 24 11 - 18, 21 - 28, 31 - 38, 41 - 48,
51 - 58, 61 - 68, 71 - 78,
81 - 88, 91 - 98, 101 - 108,
111 - 118, 121 - 127, 131 - 138,
141 - 148, 151 - 158, 161 - 168,
171 - 178, 181 - 188, 191 - 198,
201 - 208, 211 - 218, 221 - 228,
231 - 238, 241 - 247
D7412GV4 01 - 07 11 - 18, 21 - 28, 31 - 38, 41 - 48,
51 - 58, 61 - 68, 71 - 75
D7212GV4 01 - 03 11 - 18, 21 - 28, 31 - 38

Untuk menentukan nomor titik untuk setiap alamat, kalikan nomor alamat dengan 10 untuk nomor dasar, lalu gunakan angka 1 hingga 8 di tempat satuan untuk nomor titik.

Instalasi

Setelah Anda mengatur sakelar alamat untuk alamat yang tepat, pasang modul di dalam penutup, lalu hubungkan ke panel kontrol.

Perhatian
Lepaskan semua daya (AC dan baterai) sebelum membuat sambungan apa pun. Kegagalan untuk melakukannya dapat mengakibatkan cedera diri dan/atau kerusakan peralatan.

Pasang modul di dalam penutup

Pasang modul ke dalam pola pemasangan 3 lubang penutup menggunakan sekrup pemasangan dan braket pemasangan yang disertakan. Lihat Gambar 3.1.
Memasang modul di dalam penutup
Gambar 3.1: Memasang modul di dalam penutup
Keterangan ― Deskripsi

  1. Modul dengan braket pemasangan terpasang
  2. Penutup
  3. Sekrup pemasangan (3)

Pasang dan hubungkan sakelar tamper

Anda dapat menghubungkan sakelar tamper pintu penutup opsional untuk satu modul di dalam penutup. Memasang sakelar tamper opsional:

  1. Pasang ICP-EZTS Tamper Switch (P/N: F01U009269) ke lokasi pemasangan sakelar tamper penutup. Untuk instruksi lengkap, lihat Panduan Instalasi Sakelar Tamper Penutup dan Dinding EZTS (P/N: F01U003734).
  2. Colokkan kabel sakelar tamper ke konektor sakelar tamper modul. Lihat Gambar 1.1.

Hubungkan ke panel kontrol

Saat Anda menghubungkan modul ke panel kontrol, Anda dapat menggunakan strip terminal modul yang diberi label PWR, A, B, dan COM, atau konektor kabel interkoneksi modul (kabel disertakan). Kabel interkoneksi sejajar dengan terminal PWR, A, B, dan COM pada strip terminal. Gambar 1.1 menunjukkan lokasi strip terminal dan konektor interkoneksi pada modul. Lihat Gambar 3.2, 3.3, dan 3.4.

informasiPERHATIAN!
Gunakan kabel strip terminal atau konektor kabel interkoneksi ke panel kontrol. Jangan gunakan keduanya. Saat menghubungkan beberapa modul, Anda dapat menggabungkan strip terminal dan konektor kabel interkoneksi secara seri.

Menggunakan strip terminal atau kabel interkoneksi
Gambar 3.2: Menggunakan kabel strip terminal atau kabel interkoneksi (D9412GV4 ditampilkan)
Keterangan ― Deskripsi

  1. Kabel strip terminal (SDI2)
  2. Kabel interkoneksi (P/N: F01U079745) (disertakan)

Memasang beberapa modul menggunakan strip terminal SDI2
Gambar 3.3: Memasang beberapa modul menggunakan strip terminal SDI2 (D9412GV4 ditampilkan)
Keterangan ― Deskripsi

  1. Panel kontrol Bosch
  2. Modul B208

Memasang modul menggunakan konektor kabel interkoneksi SDI2
Gambar 3.4: Memasang beberapa modul menggunakan konektor kabel interkoneksi SDI2 (D9412GV4 ditampilkan)
Keterangan ― Deskripsi

  1. Panel kontrol Bosch
  2. Modul B208

Kabel loop sensor

Resistansi kabel pada setiap loop sensor harus kurang dari 100 Ω dengan perangkat deteksi terhubung. Strip terminal mendukung kabel 12 hingga 22 AWG (0,65 hingga 2 mm).
B208 mendeteksi kondisi sirkuit terbuka, pendek, normal, dan gangguan ground pada loop sensornya dan mengirimkan kondisi tersebut ke panel kontrol. Setiap loop sensor diberi nomor titik dan mengirimkan ke panel kontrol secara individual. Jauhkan kabel dari kabel telepon dan AC tempat. Untuk gaya sirkuit resistor EOL ganda 1 kΩ pesan ICP-1K22AWG-10, paket 10 resistor EOL 1,0 kΩ.
Kabel loop sensor tunggal (atas) dan ganda (bawah)
Gambar 3.5: Kabel loop sensor tunggal (atas) dan ganda (bawah)
Keterangan ― Deskripsi

  1. Terminal loop sensor titik
  2. Perangkat tertutup normal (kontak)
  3. Resistor 1 kΩ pada perangkat
  4. Resistor 1 kΩ di ujung saluran (EOL)
  5. Perangkat terbuka normal (kontak)

EOL ganda memerlukan firmware B208 v1.05.001 atau lebih tinggi. EOL ganda memenuhi persyaratan perlindungan ganda untuk instalasi ULC risiko menengah hingga tinggi.

Deskripsi LED

Modul ini menyertakan satu LED detak jantung biru untuk menunjukkan bahwa modul memiliki daya dan untuk menunjukkan status modul saat ini. Lihat Tabel 4.1.

Tabel 4.1: Deskripsi LED
Pola Kilat Fungsi
Berkedip sekali setiap 1 detik
 Status normal: Menunjukkan status operasi normal.
3 kilatan cepat setiap 1 detik
 Status kesalahan komunikasi: Menunjukkan (modul dalam "status tanpa komunikasi") yang mengakibatkan kesalahan komunikasi SDI2.
MENYALA Terus
 Status masalah LED: Modul tidak diberi daya (hanya untuk MATI Terus), atau beberapa kondisi masalah lain melarang modul mengontrol LED detak jantung.
MATI Terus

Tampilkan versi firmware

Untuk menampilkan versi firmware menggunakan pola kilat LED:

  • Jika sakelar tamper opsional dipasang:
    Dengan pintu penutup terbuka, aktifkan sakelar tamper (tekan dan lepaskan sakelar).
  • Jika sakelar tamper opsional TIDAK dipasang:
    Hubungkan pin tamper secara singkat. Lihat Gambar 5.1 untuk contoh pola kilat
    Pola kilat LED firmware
    Gambar 5.1: Pola kilat LED firmware

Saat sakelar tamper diaktifkan, LED detak jantung tetap MATI selama 3 detik sebelum menunjukkan versi firmware. LED memancarkan digit utama, minor, dan mikro dari versi firmware, dengan jeda 1 detik setelah setiap digit. Dalam contoh berikut, versi 1.4.3 ditampilkan sebagai kilatan LED:
[jeda 3 detik] [jeda 3 detik, lalu operasi normal].

Sertifikasi

Region (Wilayah)
USA UL 365 - Police Station Connected Burglar Alarm Units and Systems
UL 609 - Local Burglar Alarm Units and Systems
UL 636 - Holdup Alarm Units and Systems
UL 864 - Control Units and Accessories for Fire Alarm Systems (Commercial Fire)
UL 985 - Household Fire Warning System Units
UL 1023 - Household Burglar Alarm System Units
UL 1076 - Proprietary Burglar Alarm Units and Systems
UL 1610 - Central Station Burglar Alarm Units
CSFM - California Office of The State Fire Marshall
FCC Part 15 Class B
FDNY - Fire Department of New York
FM 3010 - Fire Alarm Signaling Systems
Canada CAN/ULC S303 - Local Burglar Alarm Units and Systems
CAN/ULC S304 - Signal Receiving Centre and Premise
ICES-003 - Information Technology Equipment (ITE)
ULC-ORD C1023 - Household Burglar Alarm System Units
ULC-ORD C1076 - Proprietary Burglar Alarm Units and System

Spesifikasi

Dimensions (Dimensi) 2.5 in x 3.8 in x 0.60 in
(63.75 mm x 96 mm x 15.25 mm)
Voltage (operating) (Tegangan (operasi)) 12 V nominal
Current (maximum) (Arus (maksimum)) 35 mA
Operating temperature (Suhu pengoperasian) +32°F to +122°F (0°C to +50°C)
Relative humidity (Kelembaban relatif) 5% to 93% at +90°F (+32°C) noncondensing
Loop inputs (Input loop) Up to eight inputs. Input contacts may be Normally Open (NO) or Normally Closed (NC). (Hingga delapan input. Kontak input dapat berupa Normally Open (NO) atau Normally Closed (NC).)
NOTICE! Normally Closed (NC) is not permitted in Fire installations. (PERHATIAN! Normally Closed (NC) tidak diizinkan dalam instalasi Kebakaran.)
Loop End-ofLine (EOL) resistance (Resistansi Loop End-ofLine (EOL)) 1 kΩ, 2 kΩ, No EOL (Dual 1 kΩ + 1 kΩ)
Loop wiring resistance (Resistansi kabel loop) 100 Ω maximum
Loop states (Single EOL resistor circuit style) (Keadaan loop (Gaya sirkuit resistor EOL tunggal)) Short: 0 - 1.1 VDC
Normal: 1.25 - 1.9 VDC
Open: 2.25 - 5 VDC
Terminal wire size (Ukuran kawat terminal) 12 AWG to 22 AWG (2 mm to 0.65 mm)
SDI2 wiring (Pengkabelan SDI2) Maximum distance - Wire size (Unshielded wire only): (Jarak maksimum - Ukuran kawat (Hanya kawat tanpa pelindung)):
1000 ft (305 m) - 22 AWG (0.65 mm)
1000 ft (305 m) - 18 AWG (1.02 mm)
Compatibility (Kompatibilitas) B9512G/B9512G-E
B8512G/B8512G-E
B6512
B5512/B5512E
B4512/B4512E
D9412GV4
D7412GV4
D7212GV4
(Refer to the control panel installation document for number of supported devices.) ((Lihat dokumen instalasi panel kontrol untuk jumlah perangkat yang didukung.))

Contoh nomor titik

Untuk alamat B208 01 nomor titik untuk perangkat input adalah 11 hingga 18:

Terminal no (Nomor terminal) 1 2 3 4 5 6 7 8
Input no (Nomor input) 11 12 13 14 15 16 17 18

Untuk alamat B208 11 nomor titik untuk perangkat input adalah 111 hingga 118:

Terminal no (Nomor terminal) 1 2 3 4 5 6 7 8
Input no (Nomor input) 111 112 113 114 115 116 117 118
