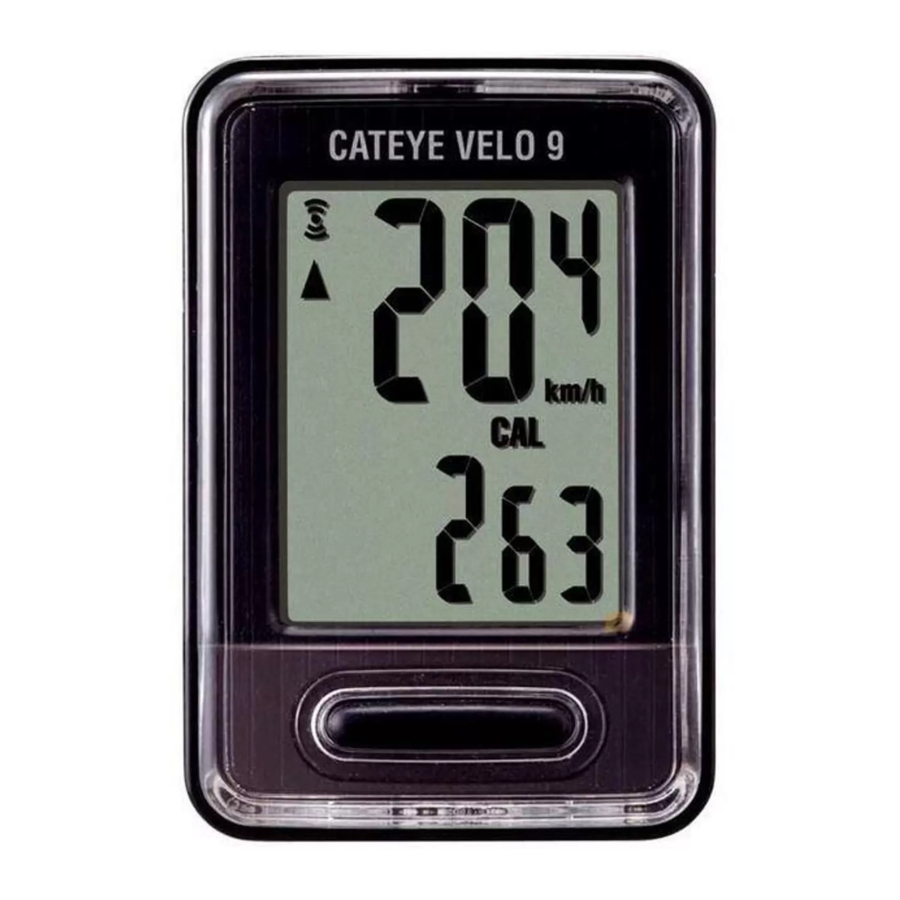

Cateye VELO 9 CC-VL820, VELO 7 CC-VL520 - Manuel d'ordinateur de vélo

Sommaire

Comment installer l'unité sur votre vélo

Noms des pièces

informations Installer le capteur et l'aimant

  1. L'aimant traverse la zone du capteur.
  2. L'écart entre le capteur et l'aimant est de 5 mm (3/16") ou moins.
  1. Fixer le support à la potence ou au guidon
    Le support FlexTight™ peut être fixé à la potence ou au guidon, selon la façon dont le support s'insère dans la bande de support.

Lors de la fixation du support FlexTight™ à la potence
Fixation du support FlexTight à la potence

Lors de la fixation du support FlexTight™ au guidon
Fixation du support FlexTight au guidon

Retirer/Installer l'ordinateur

  1. Installer le capteur et l'aimant

    * L'aimant peut être installé n'importe où sur le rayon si les conditions d'installation ci-dessus sont satisfaites.
  2. Faire passer le câble


    Ajustez la longueur du câble afin qu'il ne puisse pas être tiré lorsque le guidon est actionné.

Préparation de l'ordinateur

Effectuez l'opération de suppression de toutes les données comme indiqué ci-dessous, lorsque vous utilisez l'appareil pour la première fois ou que vous le restaurez à l'état vérifié en usine.

  1. Effacer toutes les données (initialisation)
    Appuyez sur le bouton AC (AC) à l'arrière de l'ordinateur.
    Bouton AC à l'arrière de l'ordinateur pour effacer les données
  2. Sélectionner l'unité de vitesse
    Sélectionnez "km/h" (km/h) ou "mph" (mph).
    Écran affichant le choix entre km/h et mph
    Icône du bouton SET
  3. Régler la taille des pneus
    Réglez la taille des pneus par l'une des méthodes suivantes.

Réglage simple (sélectionner la taille du pneu)

En appuyant sur le bouton MODE (MODE), les options changent dans l'ordre suivant : 26" → 700c → 27" → 205[] → 16" → 18" → 20" → 22" → 24" → 26". Sélectionnez la taille de pneu (pouce) de votre vélo, puis appuyez sur le bouton SET (RÉGLER).
Écran affichant la taille du pneu sélectionnée
* Généralement, la taille du pneu est indiquée sur le flanc du pneu.
Illustration de l'emplacement de la taille du pneu sur le flanc

Appuyez et maintenez le bouton MODE (MODE) lorsque "205[]" (205[]) est affiché pour passer à l'écran de saisie de la taille de roue.
Icône indiquant l'option de saisie de la taille de roue

Réglage détaillé (saisir la valeur numérique de la circonférence du pneu)

* La saisie de la circonférence du pneu garantit des mesures plus précises.

Illustration des options de réglage détaillé de la circonférence du pneu

Écran affichant la saisie numérique de la circonférence du pneu

  1. Lorsque "205[]" (205[]) est affiché à l'écran, appuyez et maintenez le bouton MODE (MODE).
    Écran affichant la valeur 205[]
  2. En appuyant sur le bouton MODE (MODE), la valeur numérique clignotante augmente, tandis qu'en appuyant et maintenant le bouton MODE (MODE), le chiffre se déplace. Saisissez n'importe quelle valeur de la circonférence en cm, puis appuyez sur le bouton SET (RÉGLER).
    * Utilisez le "Tire circumference reference table" (tableau de référence de la circonférence des pneus) comme guide.
  1. Régler l'heure
    En appuyant et maintenant le bouton MODE (MODE), l'affichage alterne dans l'ordre suivant : "Display format" (Format d'affichage), "Hour" (Heure) et "Minute" (Minute).
    Écran affichant le format d'affichage
    Écran affichant les options pour régler l'heure et les minutes
  2. Appuyez sur le bouton SET pour terminer le réglage
    Appuyez sur le bouton SET (RÉGLER) lorsque l'heure actuelle est affichée. Le réglage de l'unité est alors terminé, et l'appareil passe à l'écran de mesure.
    Écran de mesure après la finalisation des réglages

Test de fonctionnement

Après l'installation, vérifiez que l'ordinateur affiche la vitesse en tournant la roue avant. Si elle n'est pas affichée, vérifiez à nouveau les conditions d'installation.
Illustration du test de fonctionnement de l'ordinateur en faisant tourner la roue avant

Circonférence du pneu

Vous pouvez trouver la circonférence du pneu (L) de votre taille de pneu dans le tableau ci-dessous, ou mesurer réellement la circonférence du pneu (L) de votre vélo.

  • Comment mesurer la circonférence du pneu (L)
    Pour une mesure des plus précises, effectuez un essai de roulage de roue. Avec les pneus correctement gonflés, placez la valve en bas. Marquez l'endroit sur le sol et, avec le poids du cycliste sur le vélo, faites rouler la roue sur exactement un tour en ligne droite (jusqu'à ce que la valve revienne en bas). Marquez l'emplacement de la valve et mesurez la distance.
    Schéma illustrant la méthode de mesure de la circonférence du pneu par roulage
  • Tableau de référence de la circonférence des pneus
    * Généralement, la taille du pneu ou l'ETRTO est indiquée sur le flanc du pneu.
ETRTO Taille du pneu L (cm)
40-254 14x1.50 102
47-254 14x1.75 110
40-305 16x1.50 119
47-305 16x1.75 120
54-305 16x2.00 125
28-349 16x1-1/8 129
37-349 16x1-3/8 130
32-369 17x1-1/4 (369) 134
40-355 18x1.50 134
47-355 18x1.75 135
32-406 20x1.25 145
35-406 20x1.35 146
40-406 20x1.50 149
47-406 20x1.75 152
50-406 20x1.95 157
28-451 20x1-1/8 155
37-451 20x1-3/8 1625
37-501 22x1-3/8 177
40-501 22x1-1/2 179
47-507 24x1.75 189
50-507 24x2.00 193
54-507 24x2.125 197
25-520 24x1(520) 175
24x3/4 Tubular 179
28-540 24x1-1/8 180
32-540 24x1-1/4 191
25-559 26x1(559) 191
32-559 26x1.25 195
37-559 26x1.40 201
40-559 26x1.50 201
47-559 26x1.75 202
50-559 26x1.95 205
54-559 26x2.10 207
57-559 26x2.125 207
58-559 26x2.35 208
75-559 26x3.00 217
28-590 26x1-1/8 197
37-590 26x1-3/8 207
37-584 26x1-1/2 210
650C Tubular 26x7/8 192
20-571 650x20C 194
23-571 650x23C 194
25-571 650x25C 26x1(571) 195
40-590 650x38A 213
40-584 650x38B 211
25-630 27x1(630) 215
28-630 27x1-1/8 216
32-630 27x1-1/4 216
37-630 27x1-3/8 217
40-584 27.5x1.50 208
50-584 27.5x1.95 209
54-584 27.5x2.1 215
57-584 27.5x2.25 218
18-622 700x18C 207
19-622 700x19C 208
20-622 700x20C 209
23-622 700x23C 210
25-622 700x25C 211
28-622 700x28C 214
30-622 700x30C 215
32-622 700x32C 216
700C Tubular 213
35-622 700x35C 217
38-622 700x38C 218
40-622 700x40C 220
42-622 700x42C 222
44-622 700x44C 224
45-622 700x45C 224
47-622 700x47C 227
54-622 29x2.1 229
56-622 29x2.2 230
60-622 29x2.3 233

Utilisation de l'ordinateur

Démarrage/Arrêt de la mesure

Les mesures démarrent automatiquement lorsque le vélo est en mouvement. Pendant la mesure, km/h ou mph clignote.

Réinitialisation des données

Maintenir le bouton MODE enfoncé sur l'écran de mesure ramène les données de mesure à 0.
* La distance totale (ODO) n'est pas réinitialisée.

Fonction d'économie d'énergie

Si l'ordinateur n'a pas reçu de signal pendant 10 minutes, l'écran d'économie d'énergie s'active et seule l'horloge sera affichée. Lorsque l'ordinateur reçoit un signal de capteur, l'écran de mesure réapparaît.

Changement de la fonction de l'ordinateur

Appuyer sur le bouton MODE fait basculer les données de mesure en bas dans l'ordre indiqué sur la figure suivante.
Changement de la fonction de l'ordinateur

*1 : Lorsque TM dépasse environ 27 heures, ou DST dépasse 999,99 km, .E apparaîtra. Réinitialisez les données.
*2, *3 : À afficher uniquement avec VL820.

Comment modifier la distance totale

Affichez DST, puis appuyez sur le bouton SET pour passer à l'écran de saisie manuelle de la distance totale. Appuyez sur le bouton MODE pour augmenter la valeur. Maintenez le bouton MODE enfoncé pour passer au chiffre suivant. Appuyez sur le bouton SET pour confirmer la valeur.
* Seuls des nombres entiers peuvent être saisis. (0 – 99999 km [miles])

Consommation de calories

(VL820) *2

Cet ordinateur mesure la consommation de calories en intégrant la valeur calculée à partir de la vitesse à chaque seconde. Vérifiez-la comme valeur de référence.

Vitesse 10 km/h [mph] 20 km/h [mph] 30 km/h [mph]
Kcal par heure 67.3 kcal
[155.2 kcal]		 244.5 kcal
[768.2 kcal]		 641.6 kcal
[2297.2 kcal]

Comment calculer la compensation carbone

(VL820) *3

La compensation carbone est calculée comme suit :
Distance parcourue (km) x 0,15 = Compensation carbone (kg)
* Ce facteur de 0,15 est déterminé en appliquant la valeur moyenne de l'ensemble des voitures particulières à essence en 2008 à l'équation de la "compensation carbone pour 1 km parcouru en voiture à essence" décrite sur le site web du ministère du Territoire, des Infrastructures, des Transports et du Tourisme.

Comment modifier la taille du pneu

Affichez la distance totale (ODO) et appuyez sur le bouton SET pour modifier la taille du pneu.
La méthode de réglage est la même que pour "Préparer l'ordinateur-3".

Comment régler l'heure

En mode horloge, appuyez sur le bouton SET à l'arrière, et l'affichage entre en mode de réglage de l'heure.
La méthode de réglage est la même que pour "Préparer l'ordinateur-4".

Avertissement / Précautions

  • Ne vous concentrez pas sur l'ordinateur pendant que vous roulez. Roulez en toute sécurité !
  • Installez l'aimant, le capteur et le support solidement. Vérifiez-les périodiquement.
  • Si un enfant avale une pile, consultez immédiatement un médecin.
  • Ne laissez pas l'ordinateur en plein soleil pendant une longue période.
  • Ne démontez pas l'ordinateur.
  • Ne laissez pas tomber l'ordinateur pour éviter tout dysfonctionnement ou dommage.
  • Lorsque vous nettoyez l'ordinateur, le support et le capteur, n'utilisez pas de diluants, de benzène ou d'alcool.
  • Risque d'explosion si la pile est remplacée par un type incorrect. Jetez les piles usagées conformément aux réglementations locales.
  • L'écran LCD peut être déformé lorsqu'il est vu à travers des lunettes de soleil polarisées.

Entretien

  • Pour nettoyer l'ordinateur ou les accessoires, utilisez un détergent neutre dilué sur un chiffon doux, puis essuyez avec un chiffon sec.
  • Si les espaces entre les boutons et l'unité se bouchent avec de la boue ou du sable, rincez-les à l'eau.

Remplacement de la pile

Lorsque l'affichage devient faible, remplacez la pile. Installez une nouvelle pile au lithium (CR2032) avec le côté (+) vers le haut.

* Après avoir remplacé la pile, veillez à reconfigurer l'unité selon la procédure spécifiée dans "Préparer l'ordinateur".

Dépannage

Pas d'affichage

La pile de l'ordinateur est-elle vide ?
Remplacez-les par des piles neuves selon la procédure spécifiée dans la section "Remplacement de la pile".

Données incorrectes affichées

Suivez la procédure décrite dans "Préparer l'ordinateur".

La vitesse actuelle ne s'affiche pas

(Tout d'abord, court-circuitez le contact de l'ordinateur quelques fois avec un morceau de métal. Si la vitesse actuelle apparaît, l'ordinateur fonctionne correctement et la cause doit être attribuée au support ou au capteur.)
Le fil est-il cassé ? Même si l'extérieur du fil semble normal, il pourrait y avoir des dommages. Remplacez le kit capteur de support par un neuf.
L'écart entre le capteur et l'aimant est-il trop grand ?
Le centre de l'aimant et la ligne de marquage du capteur sont-ils alignés ? Réajustez les positions de l'aimant et du capteur. (L'écart doit être inférieur à 5 mm.)
Y a-t-il quelque chose qui adhère au contact de l'ordinateur ou du support ? Nettoyez le contact avec un chiffon.

Spécifications

Pile / Autonomie de la pile Pile au lithium (CR2032) x 1 / Environ 3 ans
* L'autonomie de la pile installée en usine peut être plus courte que la spécification mentionnée ci-dessus.
Contrôleur Micro-ordinateur 4 bits, 1 puce (Oscillateur à quartz)
Affichage Écran à cristaux liquides
Capteur Capteur magnétique sans contact
Taille de pneu à sélectionner 26", 700c, 27", 16", 18", 20", 22" et 24", ou circonférence de pneu de 100 cm - 299 cm (valeur initiale : 26 pouces)
Température de fonctionnement 32°F - 104°F (0°C - 40°C) (Ce produit ne s'affichera pas correctement en dehors de la plage de température de fonctionnement. Une réponse lente ou un écran LCD noir peuvent respectivement se produire à des températures plus basses ou plus élevées.)
Dimensions/poids 2-3/16" x 1-15/32" x 5/32" (55.5 x 37.5 x 18.5 mm) / 1.06 oz (30 g)

* Les spécifications et le design peuvent être modifiés sans préavis.

Garantie limitée

2 ans : Ordinateur uniquement
(Accessoires/Capteur de support et Consommation de la pile exclus)
Les compteurs de vélo CatEye sont garantis exempts de défauts de matériaux et de fabrication pendant une période de deux ans à compter de l'achat original. Si le produit ne fonctionne pas dans des conditions normales d'utilisation, CatEye réparera ou remplacera le défaut sans frais. Le service doit être effectué par CatEye ou un détaillant agréé. Pour retourner le produit, emballez-le soigneusement et joignez le certificat de garantie (preuve d'achat) avec les instructions de réparation.

CAT EYE CO., LTD.
2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japon
À l'attention de : Service client CATEYE
Téléphone : (06)6719-6863
Fax : (06)6719-6033
E-mail : support@cateye.co.jp
URL : http://www.cateye.com
