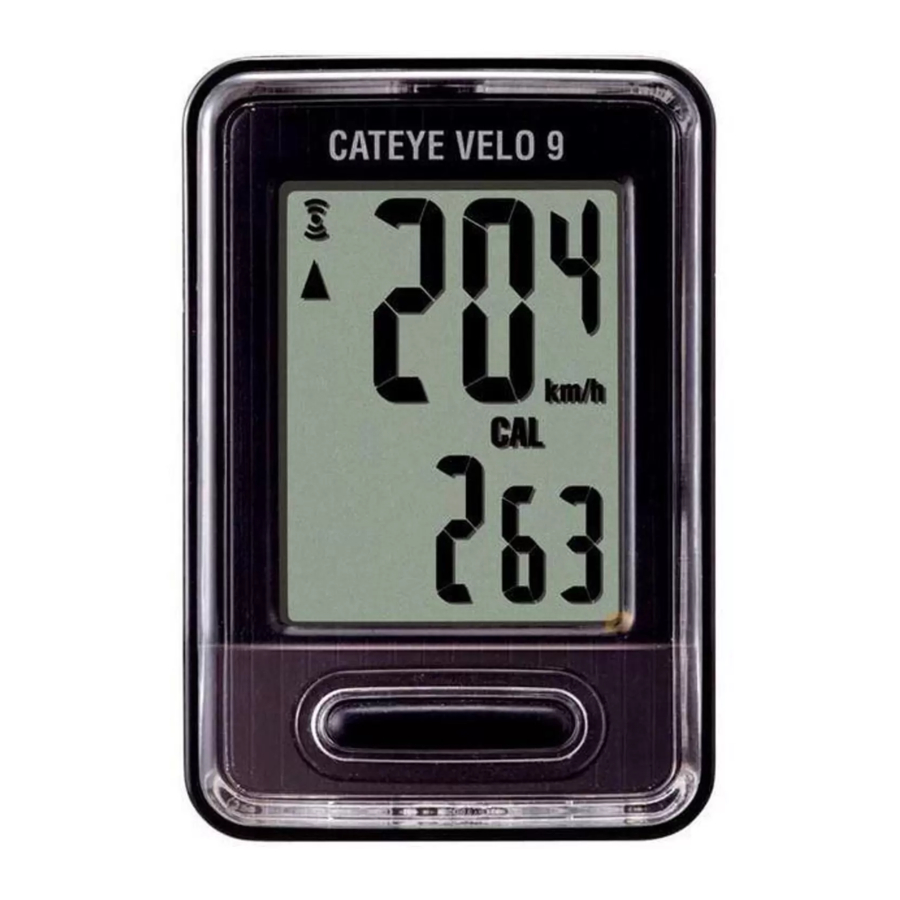

Cateye VELO 9 CC-VL820, VELO 7 CC-VL520 - Cyclocomputer Kullanım Kılavuzu

İçerikler

Ünite Bisikletinize Nasıl Takılır

Parçaların İsimleri

bilgi Sensörü ve mıknatısı takın

  1. Mıknatıs, sensör bölgesinden geçer.
  2. Sensör ve mıknatıs arasındaki boşluk 5 mm (3/16") veya daha azdır.
  1. Aparatı gidon boğazına veya gidona takın
    FlexTight™ aparatı, aparatın aparat bandına nasıl oturduğuna bağlı olarak gidon boğazına veya gidona takılabilir.

FlexTight™ aparatını gidon boğazına takarken
FlexTight aparatını gidon boğazına takma

FlexTight™ aparatını gidona takarken
FlexTight aparatını gidona takma

Bilgisayarı Çıkarma/Takma

  1. Sensörü ve mıknatısı takın

    * Yukarıdaki kurulum koşulları karşılanırsa, mıknatıs tele herhangi bir yere takılabilir.
  2. Kabloyu yönlendirin


    Kablo uzunluğunu, gidon çalıştırıldığında çekilmeyecek şekilde ayarlayın.

Bilgisayarı Hazırlama

Üniteyi ilk kez kullanırken veya üniteyi fabrikada kontrol edilen duruma geri yüklerken, aşağıda gösterildiği gibi tüm verileri temizle (clear all data) işlemini gerçekleştirin.

  1. Tüm verileri temizle (başlatma)
    Bilgisayarın arkasındaki AC düğmesine basın.
  2. Hız birimini seçin
    "km/h" veya "mph" seçin.

  3. Lastik boyutunu ayarlayın
    Aşağıdaki yöntemlerden birini kullanarak lastik boyutunu ayarlayın.

Basit ayar (lastik boyutundan seçin)

MODE düğmesine basmak 26" → 700c → 27" → 205[] → 16" → 18" → 20" → 22" → 24" → 26" sırasıyla değiştirir. Bisikletinizin lastik boyutunu (inç) seçin ve ardından SET düğmesine basın.

* Genellikle, lastik boyutu lastiğin yan tarafında belirtilir.

Tekerlek boyutu giriş ekranına geçmek için "205[]" görüntülenirken MODE düğmesini basılı tutun.

Ayrıntılı ayar (lastik çevresinin sayısal değerini girin)

* Lastik çevresini girmek daha doğru ölçümler sağlar.

  1. Ekranda 205[] görüntülenirken, MODE düğmesini basılı tutun.
  2. MODE düğmesine basmak yanıp sönen sayısal değeri artırırken, MODE düğmesini basılı tutmak basamağı hareket ettirir. Çevrenin herhangi bir değerini cm cinsinden girin ve ardından SET düğmesine basın.
    * Kılavuz olarak "Lastik çevresi referans tablosu"nu kullanın.
  1. Saati Ayarla
    MODE düğmesini basılı tutmak, ekranı sırasıyla "Ekran formatı" (Display format), "Saat" (Hour) ve "Dakika" (Minute) olarak değiştirir.

  2. Ayarı tamamlamak için SET düğmesine basın
    Geçerli saat görüntülenirken SET düğmesine basın. Ardından, ünite ayarı tamamlanır ve ünite Ölçüm ekranına (Measuring screen) geçer.

Çalışma testi

Kurulumdan sonra, ön tekerleği çevirerek bilgisayarın hızı gösterdiğini kontrol edin. Görüntülenmiyorsa, kurulum koşullarını tekrar kontrol edin.

Lastik çevresi

Aşağıdaki tabloda lastik boyutunuzun lastik çevresini (L) bulabilir veya bisikletinizin lastik çevresini (L) fiilen ölçebilirsiniz.

  • Lastik çevresini (L) ölçme
    En doğru ölçüm için, tekerlek yuvarlama yapın. Lastikler uygun basınç altındayken, supap gövdesini alta yerleştirin. Zeminde noktayı işaretleyin ve sürücünün ağırlığı bisiklet üzerindeyken, düz bir çizgide tam olarak bir tekerlek dönüşü yuvarlayın (supap tekrar aşağıya gelene kadar). Supap gövdesinin olduğu yeri işaretleyin ve mesafeyi ölçün.
  • Lastik çevresi referans tablosu
    * Genellikle, lastik boyutu veya ETRTO lastiğin yan tarafında belirtilir.
ETRTO Lastik boyutu L (cm)
40-254 14x1.50 102
47-254 14x1.75 110
40-305 16x1.50 119
47-305 16x1.75 120
54-305 16x2.00 125
28-349 16x1-1/8 129
37-349 16x1-3/8 130
32-369 17x1-1/4 (369) 134
40-355 18x1.50 134
47-355 18x1.75 135
32-406 20x1.25 145
35-406 20x1.35 146
40-406 20x1.50 149
47-406 20x1.75 152
50-406 20x1.95 157
28-451 20x1-1/8 155
37-451 20x1-3/8 1625
37-501 22x1-3/8 177
40-501 22x1-1/2 179
47-507 24x1.75 189
50-507 24x2.00 193
54-507 24x2.125 197
25-520 24x1(520) 175
24x3/4 Tubular 179
28-540 24x1-1/8 180
32-540 24x1-1/4 191
25-559 26x1(559) 191
32-559 26x1.25 195
37-559 26x1.40 201
40-559 26x1.50 201
47-559 26x1.75 202
50-559 26x1.95 205
54-559 26x2.10 207
57-559 26x2.125 207
58-559 26x2.35 208
75-559 26x3.00 217
28-590 26x1-1/8 197
37-590 26x1-3/8 207
37-584 26x1-1/2 210
650C Tubular 26x7/8 192
20-571 650x20C 194
23-571 650x23C 194
25-571 650x25C 26x1(571) 195
40-590 650x38A 213
40-584 650x38B 211
25-630 27x1(630) 215
28-630 27x1-1/8 216
32-630 27x1-1/4 216
37-630 27x1-3/8 217
40-584 27.5x1.50 208
50-584 27.5x1.95 209
54-584 27.5x2.1 215
57-584 27.5x2.25 218
18-622 700x18C 207
19-622 700x19C 208
20-622 700x20C 209
23-622 700x23C 210
25-622 700x25C 211
28-622 700x28C 214
30-622 700x30C 215
32-622 700x32C 216
700C Tubular 213
35-622 700x35C 217
38-622 700x38C 218
40-622 700x40C 220
42-622 700x42C 222
44-622 700x44C 224
45-622 700x45C 224
47-622 700x47C 227
54-622 29x2.1 229
56-622 29x2.2 230
60-622 29x2.3 233

Bilgisayarın Çalıştırılması

Ölçümü Başlatma/Durdurma

Bisiklet hareket halindeyken ölçümler otomatik olarak başlar. Ölçüm sırasında km/s veya mph yanıp söner.

Verileri Sıfırlama

Ölçüm ekranında MODE (MOD) tuşuna basılı tutmak, ölçüm verilerini 0'a döndürür.
* Toplam mesafe (ODO) sıfırlanmaz.

Güç Tasarrufu Fonksiyonu

Bilgisayar 10 dakika boyunca sinyal almazsa, güç tasarrufu ekranı etkinleşir ve yalnızca saat görüntülenir. Bilgisayar bir sensör sinyali aldığında, ölçüm ekranı yeniden görünür.

Bilgisayar Fonksiyonunu Değiştirme

MODE (MOD) düğmesine basmak, aşağıdaki şekilde gösterilen sırayla alttaki ölçüm verilerini değiştirir.
Bilgisayar fonksiyonunu değiştirme

*1: TM yaklaşık 27 saati aştığında veya DST 999,99 km'yi aştığında, .E görünür. Verileri sıfırlayın.
*2, *3: Yalnızca VL820 ile görüntülenir.

Toplam Mesafeyi Değiştirme

DST'yi görüntüleyin ve ardından toplam mesafe manuel giriş ekranına geçmek için SET (AYAR) düğmesine basın. Değeri artırmak için MODE (MOD) düğmesine basın. Bir sonraki haneye geçmek için MODE (MOD) düğmesini basılı tutun. Değeri onaylamak için SET (AYAR) düğmesine basın.
* Yalnızca tam sayılar girilebilir. (0 – 99999 km [mil])

Kalori Tüketimi

(VL820) *2

Bu bilgisayar, her saniyedeki hızdan hesaplanan değeri entegre ederek kalori tüketimini ölçer. Referans değeri olarak kontrol edin.

Hız 10 km/s [mph] 20 km/s [mph] 30 km/s [mph]
Saat Başına Kcal 67.3 kcal
[155.2 kcal]		 244.5 kcal
[768.2 kcal]		 641.6 kcal
[2297.2 kcal]

Karbon Ofsetini Hesaplama

(VL820) *3

Karbon ofseti aşağıdaki gibi hesaplanır.
Seyahat mesafesi (km) x 0.15 = Karbon ofseti (kg)
* Bu 0,15 faktörü, 2008'deki genel benzinli binek otomobillerin ortalama değerinin, Kara, Altyapı ve Ulaştırma ve Turizm Bakanlığı'nın web sitesinde açıklanan "Benzinli bir otomobilin 1 km'lik sürüşünden elde edilen karbon ofseti" denklemine uygulanmasıyla belirlenir.

Lastik Boyutunu Değiştirme

Toplam Mesafeyi (ODO) görüntüleyin ve lastik boyutunu değiştirmek için SET (AYAR) düğmesine basın.
Ayar yöntemi "Bilgisayarı Hazırlama-3" ile aynıdır.

Saati Ayarlama

Saat modunda, arkadaki SET (AYAR) düğmesine basın ve ekran saat ayarı moduna girer.
Ayar yöntemi "Bilgisayarı Hazırlama-4" ile aynıdır.

Uyarı / Dikkat

  • Sürüş sırasında bilgisayara odaklanmayın. Güvenli sürün!
  • Mıknatısı, sensörü ve braketi güvenli bir şekilde takın. Bunları periyodik olarak kontrol edin.
  • Bir çocuk pil yutarsa, derhal bir doktora danışın.
  • Bilgisayarı uzun süre doğrudan güneş ışığında bırakmayın.
  • Bilgisayarı sökmeyin.
  • Arızayı veya hasarı önlemek için bilgisayarı düşürmeyin.
  • Bilgisayarı, braketi ve sensörü temizlerken tiner, benzen veya alkol kullanmayın.
  • Pil yanlış bir türle değiştirilirse patlama riski vardır. Kullanılmış pilleri yerel düzenlemelere göre atın.
  • LCD ekran, polarize güneş gözlüğü camlarından bakıldığında bozulabilir.

Bakım

  • Bilgisayarı veya aksesuarları temizlemek için yumuşak bir bez üzerinde seyreltilmiş nötr deterjan kullanın ve kuru bir bezle silin.
  • Düğmeler ve ünite arasındaki boşluklar çamur veya kumla tıkanırsa, suyla yıkayın.

Pilin Değiştirilmesi

Ekran karardığında pili değiştirin. Yeni bir lityum pili (CR2032) (+) tarafı yukarı bakacak şekilde takın.

* Pili değiştirdikten sonra, üniteyi "Bilgisayarı Hazırlama" bölümünde belirtilen prosedüre göre tekrar ayarladığınızdan emin olun.

Sorun Giderme

Ekran Yok

Bilgisayardaki pil bitti mi?
"Pilin Değiştirilmesi" bölümünde belirtilen prosedüre göre yeni pillerle değiştirin.

Yanlış Veriler Görünüyor

"Bilgisayarı Hazırlama" bölümünde açıklanan prosedürü izleyin.

Mevcut Hız Görünmüyor

(Öncelikle, bilgisayarın kontağını metal bir parça ile birkaç kez kısa devre yapın. Mevcut hız görünürse, bilgisayar iyi çalışıyor demektir ve neden braket veya sensöre atfedilmelidir.)
Kablo kırık mı? Kablonun dışı normal görünse bile hasar olabilir. Braket sensör kitini yenisiyle değiştirin.
Sensör ve mıknatıs arasındaki boşluk çok mu büyük?
Mıknatısın merkezi ve sensörün işaretleme çizgisi hizalı mı? Mıknatısın ve sensörün konumlarını yeniden ayarlayın. (Boşluk 5 mm'den az olmalıdır.)
Bilgisayarın veya braketin kontağına yapışan bir şey var mı? Kontağı bir bezle temizleyin.

Teknik Özellikler

Pil / Pil ömrü Lityum pil (CR2032) x 1 / Yaklaşık 3 yıl
* Fabrikada takılan pil ömrü, yukarıda belirtilen teknik özelliklerden daha kısa olabilir.
Kontrolör 4 bit, 1 çipli mikrobilgisayar (Kristal kontrollü osilatör)
Ekran Sıvı kristal ekran
Sensör Temassız manyetik sensör
Seçilecek lastik boyutu 26", 700c, 27", 16", 18", 20", 22" ve 24" veya 100 cm - 299 cm lastik çevresi (başlangıç değeri: 26 inç)
Çalışma sıcaklığı 32°F - 104°F (0°C - 40°C) (Bu ürün, Çalışma Sıcaklığı aralığını aştığında uygun şekilde görüntülenmez. Daha düşük veya daha yüksek sıcaklıkta sırasıyla yavaş yanıt veya siyah LCD meydana gelebilir.)
Boyutlar/ağırlık 2-3/16" x 1-15/32" x 5/32" (55.5 x 37.5 x 18.5 mm) / 1.06 oz (30 g)

* Teknik özellikler ve tasarım önceden haber verilmeksizin değiştirilebilir.

Sınırlı garanti

2 Yıl: Yalnızca Bilgisayar
(Aksesuarlar/Braket sensörü ve Pil Tüketimi hariç)
CatEye bisiklet bilgisayarları, orijinal satın alma tarihinden itibaren iki yıl süreyle malzeme ve işçilik kusurlarına karşı garantilidir. Ürün normal kullanım sırasında çalışmazsa, CatEye kusuru ücretsiz olarak onaracak veya değiştirecektir. Servis, Cat-Eye veya yetkili bir satıcı tarafından yapılmalıdır. Ürünü iade etmek için dikkatlice paketleyin ve onarım talimatıyla birlikte garanti sertifikasını (satın alma kanıtı) ekleyin.

CAT EYE CO., LTD.
2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japonya
Attn: CATEYE Müşteri Hizmetleri Bölümü
Telefon : (06)6719-6863
Faks: (06)6719-6033
E-posta: support@cateye.co.jp
URL : http://www.cateye.com

[ABD'li Müşteriler İçin]
CATEYE AMERICA, INC.
2825 Wilderness Place Suite 1200, Boulder CO 80301-5494 ABD
Telefon : 303.443.4595
Faks: 303.473.0006
Ücretsiz Numara: 800.5.CATEYE
E-posta: service@cateye.com
