Omron HEM-7121 - Priručnik za automatski mjerač krvnog tlaka

Uvod

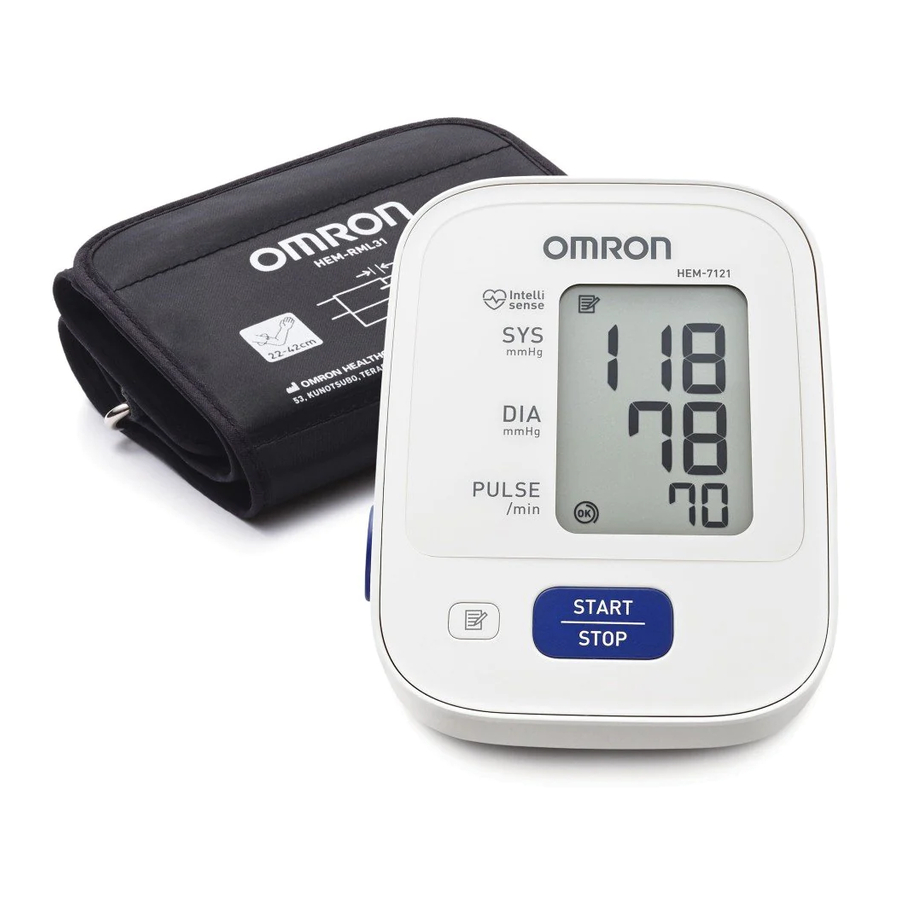

OMRON HEM-7121 je kompaktan, potpuno automatski mjerač krvnog tlaka koji radi na oscilometrijskom principu. Mjeri vaš krvni tlak i puls jednostavno i brzo. Za ugodno kontrolirano napuhavanje bez potrebe za prethodnim podešavanjem tlaka ili ponovnim napuhavanjem, uređaj koristi svoju naprednu "IntelliSense" (IntelliSense) tehnologiju.

Namjena
Ovaj je proizvod dizajniran za mjerenje krvnog tlaka i pulsa ljudi unutar raspona određene manžete za ruku, slijedeći upute u ovom priručniku s uputama.
Uglavnom je dizajniran za opću kućnu upotrebu.
Molimo vas da temeljito slijedite ovaj priručnik s uputama radi vlastite sigurnosti.
Molimo vas da ga sačuvate za buduću upotrebu. Za specifične informacije o vašem krvnom tlaku, OBRATITE SE SVOM LIJEČNIKU.

Važne sigurnosne informacije

Posavjetujte se sa svojim liječnikom prije uporabe u trudnoći ili ako vam je dijagnosticirana aritmija ili arterioskleroza.

Označava potencijalno opasnu situaciju koja, ako se ne izbjegne, može rezultirati smrću ili ozbiljnom ozljedom.

(Opća uporaba)

• NEMOJTE prilagođavati lijekove na temelju rezultata mjerenja s ovog mjerača krvnog tlaka. Uzimajte lijekove prema uputama liječnika. Samo je liječnik kvalificiran za dijagnosticiranje i liječenje visokog krvnog tlaka.
• Posavjetujte se sa svojim liječnikom prije uporabe ovog mjerača za bilo koje od sljedećih stanja: uobičajene aritmije kao što su atrijski ili ventrikularni preuranjeni otkucaji ili fibrilacija atrija, arterioskleroza, loša perfuzija, dijabetes, dob, trudnoća, preeklampsija, bolesti bubrega. Imajte na umu da kretanje PACIJENTA, drhtanje, tresenje mogu utjecati na očitanje mjerenja.
• Nemojte koristiti ovaj mjerač na ozlijeđenoj ruci ili ruci pod medicinskim tretmanom.
• Nemojte stavljati manžetu za ruku na ruku dok ste na intravenskoj infuziji ili transfuziji krvi.
• Posavjetujte se sa svojim liječnikom prije uporabe ovog mjerača na ruci s arteriovenskim (A-V) šantom.
• Nemojte koristiti ovaj mjerač s drugom medicinskom električnom (ME) opremom istovremeno. To može rezultirati neispravnim radom mjerača i/ili uzrokovati netočno očitanje.
• Nemojte koristiti ovaj mjerač u području gdje postoji HF kirurška oprema, MRI ili CT skener, ili u okruženju bogatom kisikom. To može rezultirati neispravnim radom mjerača i/ili uzrokovati netočno očitanje.
• Zračna cijev ili kabel AC adaptera mogu uzrokovati slučajno gušenje kod dojenčadi.
• Sadrži male dijelove koji mogu uzrokovati opasnost od gušenja ako ih progutaju dojenčad.
• Prestanite koristiti ovaj mjerač i posavjetujte se sa svojim liječnikom ako osjetite iritaciju kože ili druge probleme.

(Uporaba AC adaptera (izborno))

• Nemojte koristiti AC adapter ako je ovaj mjerač ili kabel za napajanje oštećen. Isključite napajanje i odmah isključite kabel za napajanje.
• Uključite AC adapter u odgovarajuću utičnicu za napon. Nemojte koristiti višestruki priključak.
• Nikada nemojte uključivati ili isključivati kabel za napajanje iz električne utičnice mokrim rukama.

Označava potencijalno opasnu situaciju koja, ako se ne izbjegne, može rezultirati manjom ili umjerenom ozljedom korisnika ili pacijenta ili oštećenjem opreme ili druge imovine.

(Opća uporaba)

• Uvijek se posavjetujte sa svojim liječnikom. Samodijagnoza rezultata mjerenja i samoliječenje su opasni.
• Posavjetujte se sa svojim liječnikom prije uporabe ovog mjerača za bilo koje od sljedećih stanja:
  • Ako ste imali mastektomiju.
  • Osobe s teškim problemima protoka krvi ili poremećajima krvi jer napuhavanje manžete može uzrokovati modrice.
• Nemojte uzimati mjerenja više nego što je potrebno. To može uzrokovati modrice zbog ometanja protoka krvi.
• Ako postoje bilo kakve abnormalnosti tijekom mjerenja, uklonite manžetu za ruku.
• Nemojte koristiti ovaj mjerač na dojenčadi ili osobama koje ne mogu izraziti svoje namjere.
• Nemojte napuhavati manžetu za ruku više nego što je potrebno.
• Nemojte koristiti ovaj mjerač za bilo koju drugu svrhu osim mjerenja krvnog tlaka.
• Koristite samo odobrenu manžetu za ruku za ovaj mjerač. Uporaba drugih manžeta za ruku može rezultirati netočnim rezultatima mjerenja.
• Tijekom mjerenja, provjerite da u blizini ovog mjerača, unutar 30 cm, nema mobilnog telefona ili drugih električnih uređaja koji emitiraju elektromagnetska polja. To može rezultirati neispravnim radom mjerača i/ili uzrokovati netočno očitanje.
• Nemojte rastavljati mjerač ili manžetu za ruku. To može uzrokovati netočno očitanje.
• Nemojte koristiti na mjestu s vlagom ili na mjestu gdje voda može prskati po ovom mjeraču. To može oštetiti ovaj mjerač.
• Nemojte koristiti ovaj mjerač u vozilu u pokretu (automobil, zrakoplov).

(Uporaba baterije)

• Nemojte umetati baterije s pogrešno poravnatim polaritetima.
• Koristite samo četiri "AA" alkalne ili manganove baterije s ovim mjeračem. Nemojte koristiti druge vrste baterija. Nemojte koristiti nove i rabljene baterije zajedno.
• Izvadite baterije ako se ovaj mjerač neće koristiti 3 mjeseca ili više.
• Koristite bateriju unutar preporučenog razdoblja navedenog na njoj.

(Uporaba AC adaptera (izborno))

• U potpunosti umetnite utikač.
• Prilikom isključivanja utikača, nemojte povlačiti kabel za napajanje. Obavezno držite utikač.
• Prilikom rukovanja kabelom za napajanje, pridržavajte se sljedećeg:
  Nemojte oštetiti.
  Nemojte ga slomiti.
  Nemojte njime manipulirati.
  Nemojte ga prisilno savijati ili povlačiti.
  Nemojte ga uvijati.
  Nemojte ga vezati tijekom uporabe.
  Nemojte ga priklještiti.
  Nemojte stavljati ispod teških predmeta.
• Obrišite prašinu s utikača.
• Isključite utikač ako se proizvod neće koristiti dulje vrijeme.
• Isključite utikač prije početka održavanja.
• Koristite samo originalni AC adapter dizajniran za ovaj mjerač. Uporaba nepodržanih adaptera može oštetiti i/ili biti opasna za ovaj mjerač.

Opći oprezi

• Nemojte prisilno savijati manžetu za ruku ili pretjerano savijati zračnu cijev.
• Nemojte preklapati ili savijati zračnu cijev tijekom mjerenja. To može uzrokovati štetne ozljede prekidom protoka krvi.
• Za isključivanje zračnog utikača, povucite zračni utikač na spoju s mjeračem, a ne samu cijev.
• Nemojte primjenjivati jake udarce i vibracije na mjerač i manžetu za ruku niti ih ispuštati.
• Nemojte napuhavati manžetu za ruku kada nije omotana oko vaše ruke.
• Pročitajte i slijedite "Važne informacije u vezi s elektromagnetskom kompatibilnošću (EMC)" u "6. Tehnički podaci".
• Pročitajte i slijedite "Ispravno odlaganje ovog proizvoda" u odjeljku Tehnički podaci prilikom odlaganja ovog mjerača i svih korištenih dodataka ili izbornih dijelova.
• Nemojte koristiti ovaj mjerač izvan specificiranog okruženja. To može uzrokovati netočno očitanje.
• Odložite ovaj mjerač, komponente i izborne dodatke u skladu s primjenjivim lokalnim propisima. Nezakonito odlaganje može uzrokovati onečišćenje okoliša.
• Molimo provjerite (na primjer, promatranjem zahvaćenog uda) da ovaj mjerač ne uzrokuje produljeno oštećenje cirkulacije krvi PACIJENTA.
• Ako se ovaj mjerač pohranjuje na maksimalnoj ili minimalnoj temperaturi skladištenja i transporta i premješta se u okruženje s temperaturom od 20°C, preporučujemo da pričekate otprilike 2 sata prije uporabe mjerača.

Pregled

Mjerač:

1. Zaslon
2. START/STOP (POČETAK/ZAUSTAVLJANJE) gumb
3. Gumb za memoriju
4. Odjeljak za baterije
5. Priključak za AC adapter (za izborni AC adapter)
6. Zračni priključak

Manžeta za ruku:

7. Manžeta za ruku (Opseg ruke 22 - 42 cm)
8. Zračni utikač
9. Zračna cijev

Zaslon:

11. Simbol memorije
12. Sistolički krvni tlak
13. Dijastolički krvni tlak
14. Simbol slabe baterije
15. Vodič za omotavanje manžete
16. Simbol otkucaja srca
    1. Treperi tijekom mjerenja.
    2. Ako treperi nakon završetka mjerenja ili prilikom pregledavanja rezultata pohranjenih u memoriji, označava krvni tlak izvan preporučenog raspona*.
17. Simbol nepravilnog otkucaja srca
18. Simbol pogreške pokreta
19. Prikaz pulsa i broj memorije
20. Simbol deflacije
    * Napomena: Ako je vaš sistolički ili dijastolički tlak izvan standardnog raspona (iznad 135/85 mmHg), simbol otkucaja srca () će treptati.

Prije mjerenja
Kako biste osigurali točno očitanje, slijedite ove upute:

1. Izbjegavajte kupanje, pijenje alkohola ili kofeina, pušenje, vježbanje i jelo 30 minuta prije mjerenja.
2. Odmorite se najmanje 5 minuta prije mjerenja.
3. Stres podiže krvni tlak. Izbjegavajte mjerenja tijekom stresnih vremena.
4. Mjerenja treba obaviti na mirnom mjestu.
5. Uklonite usku odjeću s ruke.

Priprema

Postavljanje/zamjena baterija

1. Uklonite poklopac baterije.
2. Umetnite četiri "AA" baterije kako je naznačeno u odjeljku za baterije, a zatim vratite poklopac baterije.

Napomene:

• Ako se na zaslonu pojavi simbol slabe baterije (), isključite mjerač, a zatim zamijenite sve baterije istovremeno.
• Vrijednosti mjerenja nastavljaju se pohranjivati u memoriju čak i nakon zamjene baterija.
• Isporučene baterije mogu imati kraći vijek trajanja.

Odlaganje korištenih baterija treba provesti u skladu s nacionalnim propisima za odlaganje baterija.

Korištenje monitora

Postavljanje manžete za ruku

Uklonite usku odjeću ili čvrsto smotane rukave s nadlaktice. Ne stavljajte manžetu za ruku preko debele odjeće.

1. Sigurno umetnite zračni utikač u zračni priključak.


2. Provucite ruku kroz omču manžete.


   Donji rub manžete za ruku trebao bi biti 1 do 2 cm iznad lakta. Zračna cijev je centrirana na sredini unutarnje strane vaše ruke.


3. Čvrsto zatvorite tekstilni zatvarač.


Napomene:

• Kada mjerite na desnoj ruci, zračna cijev bit će sa strane vašeg lakta. Pazite da ne naslanjate ruku na zračnu cijev.
• Krvni tlak može se razlikovati između desne i lijeve ruke, pa stoga i izmjerene vrijednosti krvnog tlaka mogu biti različite. OMRON preporučuje da uvijek koristite istu ruku za mjerenje. Ako se vrijednosti između obje ruke značajno razlikuju, provjerite sa svojim liječnikom koju ruku koristiti za mjerenje.

Kako pravilno sjediti

Za mjerenje se morate opustiti i udobno sjediti na ugodnoj sobnoj temperaturi.

• Sjednite na stolicu s nogama koje nisu prekrižene i stopalima ravno na podu.
• Sjednite s poduprtim leđima i rukom.
• Manžeta za ruku treba biti postavljena na vašu ruku u istoj razini kao i vaše srce.

Mjerenje

Napomene:

• Da biste otkazali mjerenje, pritisnite tipku START/STOP (pokreni/zaustavi) kako biste ispustili zrak u manžeti za ruku.
• Ostanite mirni i ne razgovarajte tijekom mjerenja.

1. Pritisnite tipku START/STOP (pokreni/zaustavi). Manžeta za ruku automatski će se početi napuhavati.

   Ako je vaš sistolički tlak veći od 210 mmHg
   Nakon što se manžeta za ruku počne napuhavati, pritisnite i držite tipku START/STOP (pokreni/zaustavi) dok se monitor ne napuhne 30 do 40 mmHg više od vašeg očekivanog sistoličkog tlaka.
   Napomene:
   • Monitor se neće napuhati iznad 299 mmHg.
   • Nemojte primjenjivati veći pritisak nego što je potrebno.
   • Pričekajte 2-3 minute prije ponovnog mjerenja krvnog tlaka. Čekanje između mjerenja omogućuje arterijama da se vrate u stanje prije mjerenja krvnog tlaka.
     Uvijek se posavjetujte sa svojim liječnikom. Samodijagnoza rezultata mjerenja i samoliječenje su opasni.

Vodič za omatanje manžete:
Vodič za omatanje manžete jedinstvena je značajka koja pokazuje je li manžeta premalo omotana oko ruke. Čak i kada se pojavi na zaslonu, očitanje krvnog tlaka bit će zabilježeno.
Napomena: Ovo očitanje NIJE pouzdano zbog nepravilnog omatanja manžete. Ponovno omotajte manžetu, pazeći da je pravilno omotate i ponovno izmjerite. Kada se prikaže, manžeta je pravilno omotana dovoljno čvrsto na ruci i očitanje je točno i pouzdano.

2. Uklonite manžetu za ruku.
3. Pritisnite tipku START/STOP (pokreni/zaustavi) da biste isključili monitor.
   Monitor automatski pohranjuje mjerenje u svoju memoriju.
   Automatski će se isključiti nakon 2 minute.

   • Ako je vaš sistolički ili dijastolički tlak izvan standardnog raspona, simbol otkucaja srca treperit će kada se prikaže rezultat mjerenja. Nedavna istraživanja sugeriraju da se sljedeće vrijednosti mogu koristiti kao smjernica za visoki krvni tlak za mjerenja obavljena kod kuće.


     Sistolički krvni tlak	Iznad 135 mmHg
     Dijastolički krvni tlak	Iznad 85 mmHg

     Ovaj kriterij je za mjerenje krvnog tlaka kod kuće.

   • Vaš monitor krvnog tlaka uključuje značajku nepravilnog rada srca. Nepravilni otkucaji srca mogu utjecati na rezultate mjerenja. Algoritam za nepravilan rad srca automatski određuje je li mjerenje upotrebljivo ili ga je potrebno ponoviti. Ako na rezultate mjerenja utječu nepravilni otkucaji srca, ali je rezultat valjan, rezultat se prikazuje zajedno sa simbolom nepravilnog rada srca (). Ako nepravilni otkucaji srca uzrokuju da mjerenje bude nevažeće, ne prikazuje se rezultat. Ako se simbol nepravilnog rada srca () prikaže nakon što ste izvršili mjerenje, ponovite mjerenje. Ako se simbol nepravilnog rada srca () često prikazuje, obavijestite svog liječnika o tome.


   • Ako se pomaknete tijekom mjerenja, simbol pogreške u kretanju () pojavit će se na zaslonu. Ostanite mirni i ponovite mjerenje.


Korištenje funkcije memorije

Monitor automatski pohranjuje rezultat do 30 setova.

Napomena: Ako je memorija puna, monitor će izbrisati najstarije očitanje.

Za pregled očitanja pohranjenih u memoriji

1. Pritisnite tipku.
   Broj memorije pojavljuje se na sekundu prije nego što se prikaže puls. Najnoviji set označen je brojem "1".


Napomene:

• Ako je vaš sistolički ili dijastolički tlak izvan standardnog raspona, simbol otkucaja srca treperit će kada se prikaže rezultat mjerenja.
• Rezultat vodiča za omatanje manžete pojavljuje se na zaslonu s vrijednostima mjerenja.
• Ako u memoriji nema pohranjenih rezultata mjerenja, prikazuje se zaslon s desne strane.


2. Pritisnite tipku više puta za pregled očitanja pohranjenih u memoriji.

Za brisanje svih vrijednosti pohranjenih u memoriji
Kada se pojavi simbol memorije (), prvo pritisnite tipku Memory (memorija). Zatim, dok je držite pritisnutu, istovremeno pritisnite tipku START/STOP (pokreni/zaustavi) dulje od 3 sekunde.

Napomena: Ne možete djelomično izbrisati pohranjena očitanja.

Rješavanje problema i održavanje

Ikone i poruke o pogreškama

Prikaz pogreške	Uzrok	Rješenje
	Otkriveni su nepravilni otkucaji srca.	Uklonite manžetu za ruku. Pričekajte 2 - 3 minute, a zatim ponovno izmjerite. Ponovite korake u odjeljku 3.3. Ako se ova pogreška i dalje pojavljuje, obratite se svom liječniku.
	Kretanje tijekom mjerenja.	Pažljivo pročitajte i ponovite korake u odjeljku 3.3.
	Manžeta nije pravilno postavljena.	Pravilno postavite manžetu za ruku.
	Baterije su slabe.	Trebali biste ih zamijeniti novima unaprijed.
	Baterije su ispražnjene.	Odmah ih zamijenite novima.
	Zračni utikač je isključen.	Čvrsto umetnite utikač.
	Manžeta za ruku nije pravilno postavljena.	Pravilno postavite manžetu za ruku.
	Zrak curi iz manžete za ruku.	Zamijenite manžetu novom.
	Kretanje tijekom mjerenja i manžeta za ruku nije dovoljno napuhana.	Ponovite mjerenje. Ostanite mirni i ne razgovarajte tijekom mjerenja.
		Ako se "E2" više puta pojavljuje, ručno napuhajte manžetu dok ne bude 30 do 40 mmHg iznad vašeg prethodnog rezultata mjerenja.
	Manžeta za ruku napuhana je iznad 299 mmHg prilikom ručnog napuhavanja manžete.	Nemojte napuhavati manžetu iznad 299 mmHg.
	Kretanje tijekom mjerenja.	Ponovite mjerenje. Ostanite mirni i ne razgovarajte tijekom mjerenja.
	Odjeća ometa manžetu za ruku.	Uklonite svu odjeću koja ometa manžetu za ruku.
	Pogreška uređaja.	Obratite se lokalnom predstavniku tvrtke OMRON.

Rješavanje problema

U slučaju da se tijekom mjerenja pojavi bilo koji od dolje navedenih problema, prvo provjerite da se nijedan drugi električni uređaj ne nalazi unutar 30 cm. Ako se problem nastavi, pogledajte tablicu u nastavku.

Problem	Uzrok	Rješenje
Očitanje je iznimno nisko (ili visoko)	Manžeta za ruku nije pravilno postavljena.	Pravilno postavite manžetu za ruku.
	Kretanje ili razgovor tijekom mjerenja.	Ostanite mirni i ne razgovarajte tijekom mjerenja.
	Odjeća ometa manžetu za ruku.	Uklonite svu odjeću koja ometa manžetu za ruku.
Tlak u manžeti za ruku ne raste	Zračna cijev nije sigurno spojena u zračni priključak.	Provjerite je li zračna cijev sigurno spojena.
	Zrak curi iz manžete za ruku.	Zamijenite manžetu za ruku novom.
Manžeta za ruku prebrzo se ispuhuje	Manžeta za ruku je labava.	Pravilno postavite manžetu tako da bude čvrsto omotana oko ruke.
Ne mogu mjeriti ili su očitanja preniska ili previsoka	Manžeta za ruku nije dovoljno napuhana.	Napuhajte manžetu tako da bude 30 do 40 mmHg iznad vašeg prethodnog rezultata mjerenja.
Ništa se ne događa kada pritisnete gumbe	Baterije su prazne.	Zamijenite baterije novima.
	Baterije su umetnute pogrešno.	Umetnite baterije s ispravnim (+/-) polaritetom.
Ostali problemi	Pritisnite gumb START/STOP (POČNI/ZAUSTAVI) i ponovite mjerenje. Ako se problem nastavi, pokušajte zamijeniti baterije novima. Ako to i dalje ne riješi problem, obratite se lokalnom predstavniku tvrtke OMRON.

Održavanje

Kako biste zaštitili svoj monitor od oštećenja, pridržavajte se sljedećeg:

• Ne izlažite monitor i manžetu ekstremnim temperaturama, vlazi, vlazi ili izravnoj sunčevoj svjetlosti.
• Nemojte čvrsto savijati manžetu ili cijevi.
• Nemojte napuhavati manžetu za ruku iznad 299 mmHg.
• Nemojte rastavljati monitor ili komponente.
• Ne izlažite ovaj monitor jakim udarcima ili vibracijama (na primjer, ispuštanje monitora na pod).
• Nemojte koristiti hlapljive tekućine za čišćenje ovog monitora.
• Nemojte prati manžetu za ruku ili je uranjati u vodu.
• Nemojte koristiti benzin, razrjeđivače ili slična otapala za čišćenje manžete za ruku.
• Nemojte sami obavljati popravke bilo koje vrste. Ako se pojavi kvar, obratite se lokalnom predstavniku tvrtke OMRON.


• Monitor treba čistiti mekom, suhom krpom.
• Za čišćenje manžete za ruku koristite meku, navlaženu krpu i neutralni sapun.

Napomena: Pročitajte i slijedite "Ispravno odlaganje ovog proizvoda" u odjeljku s tehničkim podacima prilikom odlaganja monitora i svih korištenih dodataka ili dodatnih dijelova.

Kalibracija i servis

• Točnost ovog monitora krvnog tlaka pažljivo je testirana i dizajnirana je za dugi vijek trajanja.
• Općenito se preporučuje da se uređaj pregleda svake dvije godine kako bi se osiguralo ispravno funkcioniranje i točnost. Obratite se lokalnom predstavniku tvrtke OMRON.

Skladištenje

1. Isključite zračni utikač iz zračnog priključka.
2. Pažljivo preklopite zračnu cijev u manžetu za ruku.


   Napomene:

• Nemojte pretjerano savijati zračnu cijev.
• Ne pohranjujte monitor u sljedećim situacijama:
  • Ako su vaš monitor i ostale komponente mokre.
  • Lokacije izložene ekstremnim temperaturama, vlazi, izravnoj sunčevoj svjetlosti, prašini ili korozivnim parama.
  • Lokacije izložene vibracijama, udarcima ili gdje će biti pod kutom.

Dodatni dijelovi

Mala manžeta HEM-CS24
Opseg ruke 17 - 22 cm

Široka mekana manžeta HEM-RML31
Opseg ruke 22 - 42 cm

AC Adapter HHP-OH01

Napomena: Molimo provjerite kod lokalnih predstavnika tvrtke OMRON odgovarajuće modele dodatnih dijelova.

Korištenje dodatnog AC adaptera

Napomena: Provjerite koristite li lako dostupnu utičnicu za spajanje i odspajanje AC adaptera.

1. Umetnite utikač AC adaptera u priključak AC adaptera na stražnjoj strani monitora.
2. Uključite AC adapter u električnu utičnicu.

Da biste isključili AC adapter, prvo ga isključite iz električne utičnice, a zatim uklonite utikač AC adaptera iz monitora.

Tehnički podaci

Opis proizvoda	Automatski mjerač krvnog tlaka
Model	HEM-7121
Zaslon	LCD digitalni zaslon
Metoda mjerenja	Oscilometrijska metoda
Raspon mjerenja	Tlak: 0 do 299 mmHg
Raspon mjerenja krvnog tlaka	20 do 280 mmHg
Raspon mjerenja pulsa	40 do 180 otkucaja/min.
Točnost	Tlak: ±3 mmHg Puls: ±5% očitanja zaslona
Inflacija	Fuzzy-logic kontrolirana električnom pumpom
Deflacija	Automatski ventil za otpuštanje tlaka
Memorija	30 mjerenja
IP klasifikacija	Monitor: IP20 Dodatni AC adapter: IP22
Nazivna vrijednost	DC6V 4W
Način rada	Kontinuirani rad
Izvor napajanja	4 "AA" baterije 1.5V ili dodatni AC adapter (INPUT AC100-240V 50-60Hz 0.12-0.065A)
Trajanje baterije	Pribl. 1000 mjerenja (koristeći nove alkalne baterije)
Trajno razdoblje	Monitor: 5 godina Manžeta: 1 godina Dodatni AC adapter: 5 godina
Primijenjeni dio	Tip BF (manžeta)
Zaštita od električnog udara	Interno napajana ME oprema (kada se koriste samo baterije) Klasa II ME oprema (dodatni AC adapter)
Uvjeti rada	+10 do +40°C / 15 do 90% RH (bez kondenzacije) / 700 do 1060 hPa
Uvjeti skladištenja/transporta	-20 do +60°C / 10 do 95% RH (bez kondenzacije) / 700 do 1060 hPa
Težina konzole	Pribl. 250g bez baterija
Težina manžete	Pribl. 170g
Vanjske dimenzije	Pribl. 103 (š) mm × 80 (v) mm × 129(d) mm
Dimenzije manžete	Pribl. 145 mm × 594 mm (manžeta: opseg ruke 22 do 42 cm)
Materijal manžete/cijevi	Najlon, poliester, polivinil klorid
Sadržaj paketa	Glavna jedinica, manžeta za ruku, upute za uporabu, set baterija

Napomene:

• Podložno tehničkim izmjenama bez prethodne najave.
• U kliničkoj validacijskoj studiji, 5. faza je korištena na 85 ispitanika za određivanje dijastoličkog krvnog tlaka.
• Ovaj monitor je klinički istražen prema zahtjevima ISO 81060-2:2013.
• Ovaj monitor nije validiran za upotrebu na trudnim pacijenticama.
• IP klasifikacija su stupnjevi zaštite koje pružaju kućišta u skladu s IEC 60529. Ovaj monitor i dodatni AC adapter zaštićeni su od čvrstih stranih predmeta promjera 12,5 mm i većih, kao što je prst. Dodatni AC adapter zaštićen je od kosih padajućih kapljica vode koje mogu uzrokovati probleme tijekom normalnog rada.
  Ovaj monitor i dodatni AC adapter zaštićeni su od čvrstih stranih predmeta promjera 12,5 mm i većih, kao što je prst. Dodatni AC adapter zaštićen je od kosih padajućih kapljica vode koje mogu uzrokovati probleme tijekom normalnog rada.

• Ovaj uređaj ispunjava odredbe EC direktive 93/42/EEC (Direktiva o medicinskim uređajima).
• Ovaj mjerač krvnog tlaka dizajniran je prema Europskom standardu EN1060, Neinvazivni sfigmomanometri Dio 1: Opći zahtjevi i Dio 3: Dodatni zahtjevi za elektromehaničke sustave za mjerenje krvnog tlaka.
• Ovaj OMRON proizvod proizveden je pod strogim sustavom kvalitete tvrtke OMRON HEALTHCARE Co., Ltd., Japan. Glavna komponenta za OMRON mjerače krvnog tlaka, a to je senzor tlaka, proizvodi se u Japanu.

Opis simbola
	Primijenjeni dio - Tip BF Stupanj zaštite od električnog udara (struja curenja)
	Oprema klase II. Zaštita od električnog udara
	CE oznaka
	Serijski broj
	LOT broj
	Ograničenje temperature
	Ograničenje vlažnosti
	Ograničenje atmosferskog tlaka
	Oznaka polariteta konektora
	Samo za unutarnju upotrebu
	OMRON-ova zaštićena tehnologija za mjerenje krvnog tlaka
	Identifikator manžeta kompatibilnih s uređajem
	Indikator položaja manžete za lijevu ruku
	Oznaka na manžeti koja se postavlja iznad arterije
	Pokazivač raspona i položaj poravnanja brahijalne arterije
	Nije izrađeno od prirodnog gumenog lateksa
	Indikator raspona opsega ruke za pomoć pri odabiru ispravne veličine manžete.
	Potreba da se korisnik posavjetuje s ovim priručnikom s uputama.
	Potreba da korisnik temeljito slijedi ovaj priručnik s uputama radi vlastite sigurnosti.
	Istosmjerna struja
	Izmjenična struja
	Datum proizvodnje
	Opseg ruke
	Razina učinkovitosti napajanja
	Oznaka usklađenosti s RCM-om, koja označava usklađenost sa zahtjevima za električnu sigurnost, EMC, EME i telekomunikacije u Australiji, kako je primjenjivo na proizvod.
	SMPS koji uključuje sigurnosni izolacijski transformator otporan na kratki spoj (inherentno ili neinherentno)
	SMPS (sklopni izvor napajanja)
Datum proizvodnje proizvoda integriran je u serijski broj, koji se nalazi na proizvodu i/ili prodajnom pakiranju: prve 4 znamenke znače godinu proizvodnje, sljedeće 2 znamenke znače mjesec proizvodnje.

Ovisno o proizvodu, neki od gore navedenih simbola možda neće biti primjenjivi na proizvod.

Važne informacije u vezi s elektromagnetskom kompatibilnošću (EMC)
HEM-7121 proizveden od strane OMRON HEALTHCARE Co., Ltd. u skladu je s EN60601-1-2:2015 standardom elektromagnetske kompatibilnosti (EMC). Dodatna dokumentacija u skladu s ovim EMC standardom dostupna je na http://www.omronhealthcare-ap.com/emc-information. Pogledajte EMC informacije za HEM-7121 na web stranici.

Ispravno odlaganje ovog proizvoda (otpadna električna i elektronička oprema)

Ova oznaka prikazana na proizvodu ili u njegovoj literaturi označava da se ne smije odlagati s ostalim kućanskim otpadom na kraju radnog vijeka. Kako bi se spriječila moguća šteta za okoliš ili ljudsko zdravlje od nekontroliranog odlaganja otpada, molimo vas da ovaj proizvod odvojite od drugih vrsta otpada i reciklirate ga odgovorno kako biste promicali održivu ponovnu upotrebu materijalnih resursa. Kućanski korisnici trebaju kontaktirati prodavača kod kojeg su kupili ovaj proizvod ili svoj lokalni državni ured za detalje o tome gdje i kako mogu vratiti ovaj predmet za ekološki sigurno recikliranje. Poslovni korisnici trebaju kontaktirati svog dobavljača i provjeriti uvjete ugovora o kupnji. Ovaj proizvod se ne smije miješati s drugim komercijalnim otpadom za odlaganje.

Proizvođač	OMRON HEALTHCARE Co., Ltd. 53, Kunotsubo, Terado-cho, Muko, KYOTO 617-0002 JAPAN
EU-predstavnik	OMRON HEALTHCARE EUROPE B.V. Scorpius 33, 2132 LR Hoofddorp, THE NETHERLANDS www.omron-healthcare.com
Asia Pacific HQ	OMRON HEALTHCARE SINGAPORE PTE LTD. 438A Alexandra Road, #05-05/08 Alexandra Technopark, Singapore 119967 www.omronhealthcare-ap.com
Proizvodni pogon	OMRON HEALTHCARE MANUFACTURING VIETNAM CO., LTD. Binh Duong Province, VIETNAM

Reference

• EMC Info
• OMRON Healthcare Europe | Medical Devices and Healthcare Solutions
• Omron Healthcare

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Omron HEM-7121 - Priručnik za automatski mjerač krvnog tlaka

Dostupni jezici
