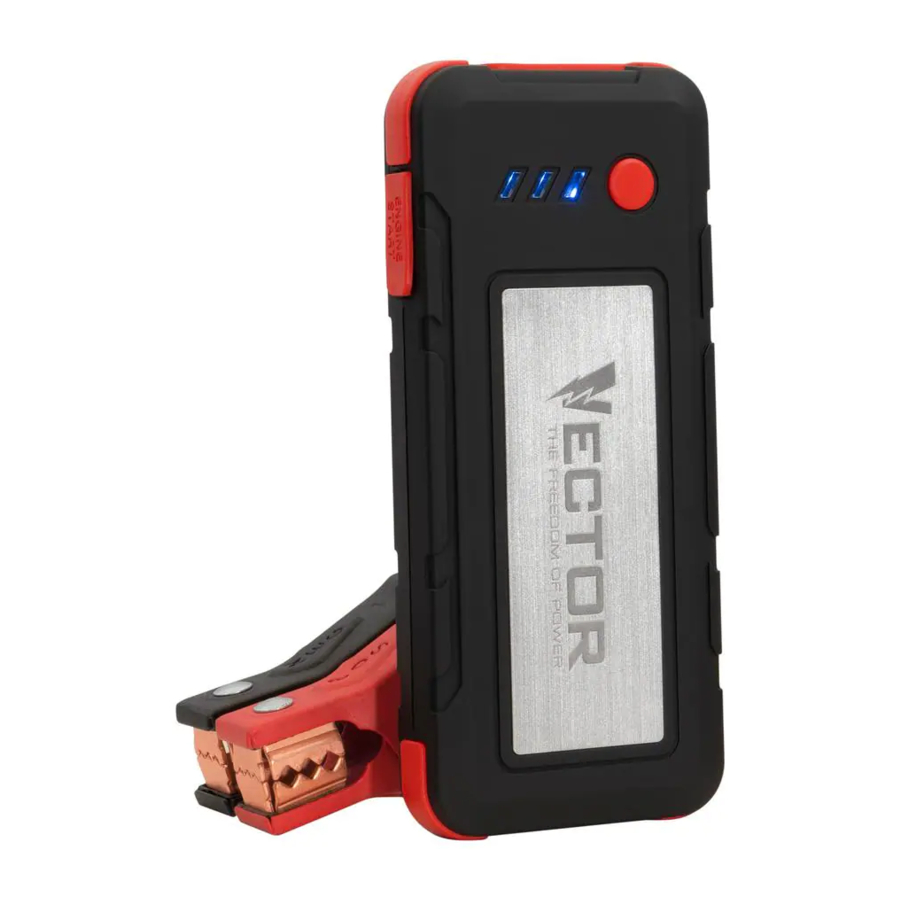

Vector SS6LV - Priručnik za litijski starter i USB Power Bank

Sadržaj

UVOD

Pročitajte ovaj priručnik s uputama i pažljivo slijedite upute prije korištenja ovog uređaja.
VAŽNE NAPOMENE:

  • Nekoliko čimbenika može utjecati na sposobnost jump-startera da pokrene akumulator vozila, uključujući, ali ne ograničavajući se na veličinu akumulatora, temperaturu (vruću ili hladnu), je li akumulator oštećen ili neispravan, i je li sam jump-starter potpuno napunjen.
  • Jump-starter zahtijeva minimalni napon za detekciju ispravnog spoja prije nego što počne s pokretanjem. Ako je napon akumulatora vozila ispod otprilike 2 volta, možda neće moći detektirati spoj i možda neće moći pokrenuti vozilo. Iako je ovaj niski napon akumulatora rijedak, može se pojaviti u ekstremnim uvjetima.

ZNAČAJKE

ZNAČAJKE

  1. Smart Cables Controller (kontroler pametnih kabela)
  2. Bi-Color Booster Status Indicator (dvobojni indikator statusa boostera)
  3. Battery Status LED Indicators (LED indikatori statusa baterije)
  4. Power Button (gumb za uključivanje)
  5. Positive (+) Red Clamp (crvena kvačica pozitivnog pola (+))
  6. Negative (–) Black Clamp (crna kvačica negativnog pola (–))
  7. Smart Cables Port (priključak za pametne kabele)
  8. Smart Cables Connector (konektor za pametne kabele)
  9. Type C USB Port (USB priključak tipa C)
  1. Type A USB Port (USB priključak tipa A)
  2. USB Charging Cable (USB kabel za punjenje)
  3. LED Light (LED svjetlo)
  4. 12V DC/USB Charging Adapter (12V DC/USB adapter za punjenje)
  5. 12V DC/USB Charging Adapter LED Indicator (LED indikator 12V DC/USB adaptera za punjenje)
  6. 12V DC/USB Charging Adapter USB port (USB priključak 12V DC/USB adaptera za punjenje)
  7. 120V AC/USB Charging Adapter (120V AC/USB adapter za punjenje)
  8. 120V AC/USB Charging Adapter USB port (USB priključak 120V AC/USB adaptera za punjenje)

PRIKAZ STATUSA BATERIJE

LED indikatori statusa baterije pokazuju razinu napunjenosti baterije na sljedeći način:

  • Ako je razina napunjenosti baterije na punom kapacitetu, svijetle sva tri LED indikatora statusa baterije.
  • Ako je baterija djelomično napunjena, svijetle dva LED indikatora statusa baterije.
  • Ako je baterija gotovo prazna, svijetli samo jedan LED indikator statusa baterije. Uređaj bi se trebao napuniti u ovom trenutku.
  • Ako je baterija potpuno prazna, samo jedan LED indikator statusa baterije treperi 30 sekundi. Uređaj SE MORA napuniti u ovom trenutku ili će se aktivirati ugrađena zaštita od niskog napona uređaja i uređaj će se automatski isključiti.

PUNJENJE / NADOPUNJAVANJE

Ovaj se uređaj isporučuje u djelomično napunjenom stanju. Napunite uređaj nakon kupnje, prije prve uporabe i nakon svake sljedeće uporabe dok sva tri plava LED indikatora statusa baterije ne zasvijetle kada se pritisne gumb za uključivanje (s adapterom isključenim iz uređaja).

Kada se uređaj ne koristi, preporučujemo da se baterija puni najmanje svaka 3 do 6 mjeseci.

KAKO BISTE IZBJEGLI RIZIK OD OŠTEĆENJA IMOVINE: Ako baterija nije napunjena, to će uzrokovati trajno oštećenje i rezultirati lošim performansama.
NAPOMENE:

  • Kada se USB priključak tipa A koristi u procesu punjenja, priključak tipa C neće imati izlaz. Pritiskom na gumb za uključivanje tijekom procesa punjenja kontrolirat će se samo LED svjetlo.
  • Kada je baterija uređaja potpuno napunjena, proces punjenja će se prekinuti i uređaj će se automatski isključiti.
  • Za punjenje uređaja potreban je 2A USB (uključeni su 2A AC i DC adapteri za punjenje).
  • Tijekom procesa punjenja, uređaj će prestati puniti ako se baterija uređaja pregrije zbog opsežne uporabe ili punjenja. U ovom slučaju, tri LED indikatora statusa baterije neprekidno trepere. Proces punjenja automatski će se nastaviti nakon razdoblja hlađenja.

PUNJENJE/NADOPUNJAVANJE POMOĆU 120 VOLT AC/USB ADAPTERA ZA PUNJENJE

Uvijek spojite 120V AC/USB adapter za punjenje na 120 Volt AC izvor napajanja (pomoću USB kabela za punjenje) PRIJE nego što ga spojite na uređaj.

  1. Provjerite je li gumb za uključivanje isključen (LED indikatori statusa baterije ne svijetle).
  2. Umetnite jedan kraj USB kabela za punjenje u 120V AC/USB adapter za punjenje.
  3. Umetnite 120V AC/USB adapter za punjenje u standardnu 120 volt AC zidnu utičnicu ili funkcionalni 120 volt AC izvor napajanja.
  4. Podignite zaštitni poklopac USB priključaka. Umetnite drugi kraj USB kabela za punjenje u USB priključak tipa A uređaja.
  5. Plavi LED indikatori statusa baterije postupno će se paliti (od dna prema vrhu) kako bi pokazali da se uređaj puni.
  6. Punite otprilike 6 sati ili dok se uređaj automatski ne isključi.
  7. Isključite 120V AC/USB adapter za punjenje iz 120 volt AC izvora napajanja, zatim odspojite USB kabel za punjenje iz 120V AC/USB adaptera za punjenje, a zatim iz USB priključka tipa A uređaja.
  8. Pritisnite gumb za uključivanje da biste uključili uređaj. Kada sva tri plava LED indikatora statusa baterije svijetle, baterija uređaja je potpuno napunjena.
  9. Pohranite 120V AC/USB adapter za punjenje i USB kabel za punjenje na sigurno mjesto.

PUNJENJE/NADOPUNJAVANJE POMOĆU 12V DC/USB ADAPTERA ZA PUNJENJE

Uvijek spojite 12V DC/USB adapter za punjenje na 12 volt DC izvor napajanja (pomoću USB kabela za punjenje) PRIJE nego što ga spojite na uređaj.

  1. Provjerite je li gumb za uključivanje isključen (LED indikatori statusa baterije ne svijetle).
  2. Umetnite jedan kraj USB kabela za punjenje u 12V DC/USB adapter za punjenje.
  3. Umetnite 12V DC/USB adapter za punjenje u 12 volt DC utičnicu za dodatnu opremu vozila ili drugi funkcionalni 12V DC izvor napajanja. LED indikator na 12V DC/USB adapteru za punjenje svijetlit će zeleno kada je pravilno uključen u 12 volt DC izvor napajanja.
    Napomena: Neka vozila zahtijevaju da se kontakt prebaci u položaj utičnice za dodatnu opremu kako bi se napajala utičnica za dodatnu opremu.
  4. Podignite zaštitni poklopac USB priključaka. Umetnite drugi kraj USB kabela za punjenje u USB priključak tipa A uređaja.
  5. Plavi LED indikatori statusa baterije postupno će se paliti (od dna prema vrhu) kako bi pokazali da se uređaj puni.
  1. Punite dok se uređaj automatski ne isključi. Isključite 12V DC/USB adapter za punjenje iz 12 volt DC izvora napajanja, zatim odspojite USB kabel za punjenje iz 12V DC/USB adaptera za punjenje, a zatim iz USB priključka tipa A uređaja.
  2. Pritisnite gumb za uključivanje da biste uključili uređaj. Kada sva tri plava LED indikatora statusa baterije svijetle, baterija uređaja je potpuno napunjena.
  3. Pohranite 12V DC/USB adapter za punjenje i USB kabel za punjenje na sigurno mjesto.

PUNJENJE/NADOPUNJAVANJE POMOĆU USB KABELA ZA PUNJENJE I UREĐAJA S USB PRIKLJUČKOM ZA NAPAJANJE (NIJE ISPORUČENO)

Uvijek spojite USB kabel za punjenje na USB priključak za napajanje vanjskog uređaja PRIJE nego što ga spojite na uređaj. Za punjenje uređaja potreban je 2A USB izvor napajanja.

  1. Provjerite je li gumb za uključivanje isključen (LED indikatori statusa baterije ne svijetle).
  2. Umetnite jedan kraj USB kabela za punjenje u funkcionalni USB priključak za napajanje vanjskog uređaja.
  3. Podignite zaštitni poklopac USB priključaka. Umetnite drugi kraj USB kabela za punjenje u USB priključak tipa A uređaja.
  4. Kada je uređaj pravilno spojen, plavi LED indikatori statusa baterije postupno će se paliti (od dna prema vrhu) kako bi pokazali da se uređaj puni.
  5. Punite dok se uređaj automatski ne isključi.
  6. Odspojite USB kabel za punjenje iz USB priključka za napajanje uređaja i uređaja.
  7. Pritisnite gumb za uključivanje da biste uključili uređaj. Kada sva tri plava LED indikatora statusa baterije svijetle, baterija uređaja je potpuno napunjena.
  8. Kada je punjenje završeno, pohranite USB kabel za punjenje na sigurno mjesto.

UPUTE ZA UPORABU

POKRETANJE POMOĆU PAMETNIH KABLOVA

Mjere opreza pri spajanju klemama akumulatora

  • Spojite i odspojite klemama akumulatora tek nakon što ste isključili izvor napajanja.
  • Provjerite nije li motor upaljen prilikom spajanja ili odspajanja klemama akumulatora.
  • Nikada ne dopustite da se kleme dodiruju.
  • Pričvrstite kleme na akumulator i šasiju kako je naznačeno u odjeljku "Spajanje Jump-Startera pomoću priloženih klemama akumulatora".

Spajanje Jump-Startera pomoću priloženih klemama akumulatora

  1. Postavite Smart Cables Controller (kontroler pametnih kablova) kako biste smanjili rizik od oštećenja poklopcem motora, vratima ili pokretnim dijelovima motora.
  2. Držite se podalje od lopatica ventilatora, remena, remenica i drugih dijelova koji mogu uzrokovati ozljede osoba.
  3. Provjerite polaritet polova akumulatora. Pozitivni (POS, P, +) pol akumulatora obično ima veći promjer od negativnog (NEG, N, –) pola.
  4. Spojite Smart Cables Connector (priključak pametnih kablova) na Smart Cables Port (ulaz za pametne kablove). Budite posebno oprezni, jer su i Connector (priključak) i Controller (kontroler) "pod naponom".
  5. Spojite pozitivnu (CRVENU) klemu s jump-startera na pozitivni (POS, P, +) neuzemljeni pol akumulatora. Spojite negativnu (CRNU) klemu na negativni (NEG, N, –) pol akumulatora, šasiju vozila ili blok motora dalje od akumulatora. Ne spajajte klemu na rasplinjač, ​​vodove za gorivo ili dijelove karoserije od lima. Spojite na metalni dio okvira ili bloka motora debljeg profila.
    Napomena: Ako su kleme akumulatora pogrešno spojene u odnosu na polaritet, Bi-Color Jump-Starter Status Indicator (dvobojni indikator statusa jump-startera) svijetlit će crveno dok se kleme ne odspoje. Uklonite kleme, a zatim ih ponovno spojite s ispravnim polaritetom.
  6. Prilikom odspajanja jump-startera, prvo uklonite negativnu CRNU (–) klemu s negativnog pola akumulatora ili šasije vozila, a zatim uklonite pozitivnu CRVENU (+) klemu s pozitivnog pola akumulatora. Odspojite dvostruki priključak Smart Cables Controller (kontrolera pametnih kablova) s Smart Cables Port (ulaza za pametne kablove) jedinice. Pohranite Smart Cables Controller (kontroler pametnih kablova) na sigurno mjesto.

Postupak
Slijedite sljedeće korake, poštujući sve mjere opreza i upozorenja u odjeljku "Važne sigurnosne upute" na početku ovog priručnika.

  1. Isključite kontakt vozila i svu dodatnu opremu (radio, klima uređaj, svjetla, priključeni punjači za mobitele itd.). Postavite vozilo u položaj "park" i aktivirajte ručnu kočnicu.
  2. Provjerite jesu li sve funkcije jedinice isključene (LED indikatori statusa baterije ne svijetle) i USB kabel za punjenje NIJE spojen.
  3. Podignite zaštitni poklopac Smart Cables Port (ulaza za pametne kablove) jedinice. Umetnite dvostruki Smart Cables Connector (priključak pametnih kablova) u Smart Cables Port (ulaz za pametne kablove) na jedinici.
  4. Postavite jedinicu kako je opisano u odjeljku "Spajanje Jump-startera pomoću priloženih klemama akumulatora", poštujući sva upozorenja i mjere opreza u odjeljku "Važne sigurnosne upute".
  5. Kada je jedinica ispravno spojena, Bi-Color Status Indicator (dvobojni indikator statusa) na Smart Cables Controller (kontroleru pametnih kablova) će svijetliti zeleno.
  6. Uključite kontakt i pokrenite motor u intervalima od 5-6 sekundi dok motor ne upali.
  7. Kada je postupak završen, odspojite jump-starter. Prvo uklonite negativnu CRNU (–) klemu s šasije vozila, a zatim uklonite pozitivnu CRVENU (+) klemu s pozitivnog pola akumulatora. Odspojite dvostruki Smart Cables Connector (priključak pametnih kablova) s Smart Cables Port (ulaza za pametne kablove).
  8. Pohranite Smart Cables Controller (kontroler pametnih kablova) na sigurno mjesto.
  9. Napunite jedinicu do kraja.

VAŽNE NAPOMENE:
Ako su kleme akumulatora pogrešno spojene u odnosu na polaritet, Bi-Color LED Status Indictor (dvobojni LED indikator statusa) svijetlit će crveno dok se kleme ne odspoje. Uklonite kleme, a zatim ih ponovno spojite s ispravnim polaritetom.
Ako je napon unutarnje litijeve baterije jedinice nizak i ima nedovoljnu izlaznu snagu, Bi-Color LED Status Indictor (dvobojni LED indikator statusa) svijetlit će crveno. Odspojite jedinicu i napunite je do kraja slijedeći upute u odjeljku "Punjenje / Ponovno punjenje".
Ako se Smart Cables Controller (kontroler pametnih kablova) pregrije, Bi-Color LED Status Indictor (dvobojni LED indikator statusa) svijetlit će crveno. Odspojite kleme akumulatora i ostavite jedinicu da se ohladi neko vrijeme prije nastavka bilo kakvog rada.
Ako struja pokretanja i/ili vremensko razdoblje premašuju parametre jedinice, Bi-Color LED Status Indictor (dvobojni LED indikator statusa) će treptati crveno 50 sekundi (razdoblje hlađenja) prije ponovnog paljenja zelene boje (nastavak normalnog rada).


Kako biste izbjegli rizik od materijalne štete

  • Ako vozilo ne upali nakon prvog pokušaja, ostavite razdoblje mirovanja/hlađenja od 4 do 5 minuta prije nego što napravite drugi pokušaj. Ako drugi pokušaj ne upali vozilo, prekinite upotrebu i potražite druge probleme koje je potrebno ispraviti. Akumulator je možda oštećen.
  • NIKADA ne pokušavajte koristiti jedinicu za pokretanje vozila dok je u načinu punjenja.
  • Korištenje jump-startera bez akumulatora u vozilu oštetit će električni sustav vozila.

UPRAVLJANJE TYPE C USB PORTOM, TYPE A USB PORTOM I LED SVJETLOM

Type C Port (ulaz tipa C), Type A USB Port (USB ulaz tipa A) i LED Light (LED svjetlo) nalaze se na suprotnim stranama jedinice. Svi se kontroliraju pomoću Power Button (gumba za napajanje) (na prednjoj strani jedinice). Pogledajte odjeljak "Značajke" za pronalaženje.

  1. Pritisnite Power Button (gumb za napajanje) na jedinici jednom. Type C Port (ulaz tipa C) i USB port (USB ulaz) su spremni za upotrebu.
  2. Podignite zaštitni poklopac Type C (tip C) i Type A USB portova (USB ulaza tipa A). Uključite uređaj s USB napajanjem u odgovarajući USB priključak za napajanje i radite normalno.
  3. Pritisnite Power Button (gumb za napajanje) drugi put. Area Light (područno svjetlo) će se uključiti (a USB priključci ostaju aktivni).
  4. Pritisnite Power Button (gumb za napajanje) treći put da biste isključili obje funkcije.

Povremeno provjeravajte status baterije jedinice. Kada je razina baterije gotovo prazna (svijetli samo jedan plavi LED indikator statusa baterije), jedinicu je potrebno napuniti ili će se nakratko aktivirati ugrađena zaštita od niskog napona jedinice prije nego što dođe do automatskog isključivanja.
Provjerite jesu li sve funkcije jedinice isključene kada se jedinica puni ili pohranjuje.

Uvjeti greške Type C Port (ulaza tipa C) i Type A USB Port (USB ulaza tipa A)
Kada su Type C (tip C) i/ili Type A USB Portovi (USB ulazi tipa A) u upotrebi, jedinica će nadzirati sljedeće uvjete greške (na oba priključka):

  • Ako dođe do greške zbog niskog napona baterije, samo jedan LED indikator statusa baterije treperi 30 sekundi prije nego što dođe do automatskog isključivanja.
  • Ako dođe do greške preopterećenja ili kratkog spoja, jedinica će se automatski odmah isključiti.
  • Ako se baterija jedinice pregrije ili je prehladna, izlaz USB priključaka se automatski odmah isključuje. LED indikatori statusa baterije svijetle jednu minutu prije nego što se jedinica automatski isključi.

U bilo kojem od ovih slučajeva, odmah odspojite uređaj s USB napajanjem.

  • Provjerite treba li jedinicu napuniti.
  • Ostavite jedinicu da se ohladi nekoliko minuta prije nego što ponovno pokušate koristiti USB priključke.
  • Ako se greška ponovi, provjerite da ukupna potrošnja svih USB uređaja priključenih na USB priključke ne prelazi 3,1 A (5 V).
  • Ako je pojedinačni USB uređaj unutar specifikacija i dođe do greške, provjerite USB uređaj zbog kvara i nemojte ga nastaviti koristiti s ovim USB priključcima.

Napomene: USB priključci ove jedinice ne podržavaju podatkovnu komunikaciju. Oni samo napajaju vanjske uređaje s USB napajanjem. USB priključci daju ukupno 3,1 A (5 V).
Neka kućanska elektronika s USB napajanjem možda neće raditi s ovim USB priključkom. Provjerite priručnik odgovarajućeg elektroničkog uređaja (uključujući mobilni telefon, tablet itd.) kako biste potvrdili da se može koristiti s ovom vrstom USB priključka.

UPRAVLJANJE USB PORTOM 120V AC/USB ADAPTERA ZA PUNJENJE

Uključite 120V AC/USB Charging Adapter (120V AC/USB adapter za punjenje) u (napajanu) standardnu ​​sjevernoameričku utičnicu od 120 volti 60 Hz. Jednostavno uključite USB uređaj u USB utičnicu i radite normalno.

Kako biste smanjili rizik od ozljeda ili materijalne štete: Uvijek uključite 120V AC/USB charging adapter (120V AC/USB adapter za punjenje) u standardnu ​​sjevernoameričku utičnicu od 120 volti 60 Hz prije nego što u nju uključite bilo koji uređaj.

UPRAVLJANJE USB PORTOM 12V DC/USB ADAPTERA ZA PUNJENJE

Uključite 12V DC/USB Charging Adapter (12V DC/USB adapter za punjenje) u 12-voltnu DC utičnicu za dodatnu opremu vozila ili drugi funkcionalni 12-voltni DC izvor napajanja. LED indikator na 12V DC/USB Charging Adapter LED Indicator (LED indikator 12V DC/USB adaptera za punjenje) svijetlit će zeleno kako bi pokazao da je ispravno spojen. Jednostavno uključite USB uređaj u USB utičnicu i radite normalno.
Napomena: Neka vozila zahtijevaju da se kontakt prebaci u položaj utičnice za dodatnu opremu kako bi se napajala utičnica za dodatnu opremu.

NJEGA I ODRŽAVANJE

Sve baterije gube energiju samopražnjenjem tijekom vremena i brže na višim temperaturama. Kada se jedinica ne koristi, preporučujemo da se baterija puni najmanje svaka 3 do 6 mjeseci.
Povremeno obrišite vanjsku stranu uređaja mekom krpom. Ne uranjajte uređaj u vodu. Nema dijelova koje korisnik može zamijeniti. Povremeno provjeravajte stanje adaptera, konektora i žica. Obratite se proizvođaču kako biste zamijenili sve komponente koje su postale istrošene ili slomljene.

Zamjena/odlaganje baterije
ZAMJENA BATERIJE
Baterija bi trebala trajati tijekom radnog vijeka jedinice. Radni vijek ovisi o brojnim čimbenicima, uključujući, ali ne ograničavajući se na broj ciklusa punjenja i pravilnu njegu i održavanje baterije od strane krajnjeg korisnika. Obratite se proizvođaču za sve informacije koje vam mogu zatrebati.
SIGURNO ODLAGANJE BATERIJE
Sadrži litijevu bateriju, koju je potrebno pravilno zbrinuti. Recikliranje je obavezno. Nepoštivanje lokalnih, državnih i saveznih propisa može rezultirati novčanim kaznama ili zatvorom. Molimo reciklirajte.

  • Ne bacajte bateriju u vatru jer to može dovesti do eksplozije.
  • Prije odlaganja baterije, zaštitite izložene terminale teškom električnom trakom kako biste spriječili kratki spoj (kratki spoj može dovesti do ozljeda ili požara).
  • Ne izlažite bateriju vatri ili intenzivnoj toplini jer može eksplodirati.

Zamjena osigurača u 12V DC/USB Charging Adapter (12V DC/USB adapteru za punjenje)

  1. Odvrnite završni poklopac DC utikača (u smjeru suprotnom od kazaljke na satu).
  2. Uklonite oprugu, središnji kontakt i osigurač.
  3. Provjerite osigurač pomoću ispitivača kontinuiteta.
  4. Ako je pregorio, pronađite zamjenski osigurač od 2 ampera.
  5. Zamijenite osigurač, oprugu, kontakt i završni poklopac.
  6. Zavrnite završni poklopac u smjeru kazaljke na satu dok ne bude pritegnut prstima – NEMOJTE PRETEGNUTI.
  7. Testirajte ispravan rad 12V DC Charging Adapter (12V DC adaptera za punjenje).

RJEŠAVANJE PROBLEMA

Uređaj se ne puni

  • Provjerite jesu li sve funkcije uređaja isključene.
  • Provjerite je li USB kabel za punjenje ispravno spojen na 12V DC/USB adapter za punjenje ili na 120V AC/USB adapter za punjenje, te na uređaj.
  • Provjerite vezu s AC ili DC izvorom napajanja. Provjerite postoji li dobar kontakt.
  • Potvrdite da postoji funkcionalna AC ili DC struja.
  • Potvrdite da je uređaj priključen na 2A USB izvor napajanja.
  • Provjerite osigurač utikača u 12V DC/USB adapteru za punjenje. Zamijenite osigurač slijedeći upute u ovom priručniku, ako je potrebno.
  • Uređaj se možda isključio kako bi zaštitio bateriju od pregrijavanja nakon dugog razdoblja rada ili punjenja. Isključite adapter za punjenje iz izvora napajanja i odspojite USB kabel za punjenje s uređaja. Ostavite uređaj da se ohladi neko vrijeme prije nastavka punjenja.

Starter za pokretanje neće pokrenuti vozilo

  • Provjerite jesu li sve funkcije uređaja isključene.
  • Provjerite je li uspostavljena ispravna veza kabela polariteta i svijetli li dvobojni indikator statusa pojačivača na kontroleru pametnih kabela zeleno.
  • Uređaj je možda u zaštiti od prekomjerne struje / prekomjernog vremena. Uklonite stezaljke i ponovno pokrenite nakon razdoblja hlađenja od približno 30 minuta.
  • Uređaj se možda pregrijao zbog prekomjernog pokretanja motora. Provjerite jesu li sve funkcije uređaja isključene i ostavite uređaj da se ohladi prije nastavka rada.
  • Baterija vozila je možda u neispravnom stanju i ne može prihvatiti pomoć pri pokretanju. Proizvođač preporučuje da ga odnesete u ovlašteni servisni centar za automobile na procjenu.
  • Provjerite je li uređaj potpuno napunjen. Napunite uređaj ako je potrebno.

LED svjetlo ne radi

  • Provjerite je li gumb za napajanje pritisnut dvaput da biste uključili LED svjetlo.
  • Provjerite je li uređaj potpuno napunjen. Napunite uređaj ako je potrebno.

Type C priključak i/ili Type A USB priključak ne rade

  • Provjerite je li gumb za napajanje pritisnut da biste uključili USB priključke.
  • Ako postoji neispravno stanje u bilo kojem od USB priključaka, uređaj će se automatski isključiti. Pogledajte odjeljak "Type C priključak i Type A USB priključak - neispravni uvjeti" i otklonite sve pogreške.
  • Provjerite da ukupna potrošnja svih USB uređaja priključenih u USB priključke ne prelazi 3,1 A (5 V).
  • Neka kućanska elektronika s USB napajanjem neće raditi s ovim USB priključcima za punjenje/napajanje. Provjerite priručnik odgovarajućeg elektroničkog uređaja kako biste potvrdili da se može koristiti s ovom vrstom USB priključka za punjenje/napajanje.
  • Provjerite je li uređaj potpuno napunjen. Napunite uređaj ako je potrebno.

USB priključak 120V AC/USB adaptera za punjenje ne radi

  • Provjerite imate li napajanje izmjeničnom strujom u utičnici u koju je priključen 120V AC/USB adapter za punjenje.
  • Provjerite da nazivna snaga opreme priključene u USB priključak adaptera za punjenje ne prelazi 2 A kontinuirano.
  • Neka kućanska elektronika s USB napajanjem neće raditi s ovim USB priključkom. Provjerite priručnik odgovarajućeg elektroničkog uređaja kako biste potvrdili da se može koristiti s ovom vrstom USB priključka.

USB priključak 12V DC/USB adaptera za punjenje ne radi / LED indikator 12V DC/USB adaptera za punjenje se ne pali

  • Provjerite vezu s 12-voltnim DC izvorom napajanja. Provjerite postoji li dobar kontakt.
  • Potvrdite da postoji funkcionalna DC struja.
  • Provjerite osigurač utikača u 12V DC/USB adapteru za punjenje. Zamijenite osigurač slijedeći upute u ovom priručniku, ako je potrebno.
  • Provjerite da nazivna snaga opreme priključene u USB priključak adaptera za punjenje ne prelazi 2 A kontinuirano.
  • Neka kućanska elektronika s USB napajanjem neće raditi s ovim USB priključkom. Provjerite priručnik odgovarajućeg elektroničkog uređaja kako biste potvrdili da se može koristiti s ovom vrstom USB priključka.

Ako uređaj ne radi nakon poduzimanja gore navedenih koraka, obratite se proizvođaču na (877) 571-2391.

DODATNA OPREMA

Preporučena dodatna oprema za korištenje s ovim uređajem može biti dostupna od proizvođača. Ako vam je potrebna pomoć u vezi s dodatnom opremom, obratite se proizvođaču na 1-877-571-2391.
Upozorenje
Korištenje bilo koje dodatne opreme koja nije preporučena za korištenje s ovim uređajem može biti opasno.

SERVISNE INFORMACIJE

Bez obzira trebate li tehnički savjet, popravak ili originalne tvorničke zamjenske dijelove, obratite se proizvođaču na 1-877-571-2391.

PUNA JEDNOGODIŠNJA GARANCIJA ZA KUĆNU UPOTREBU

Proizvođač jamči da ovaj proizvod nema nedostataka u materijalima i izradi u razdoblju od JEDNE (1) GODINE od datuma maloprodajne kupnje od strane izvornog krajnjeg korisnika ("Jamstveni rok"). Ako postoji nedostatak i valjani zahtjev se primi unutar jamstvenog roka, neispravan proizvod se može zamijeniti ili popraviti na sljedeće načine:

  1. Vratite proizvod proizvođaču na popravak ili zamjenu po izboru proizvođača. Proizvođač može zahtijevati dokaz o kupnji.
  2. Vratite proizvod prodavaču gdje je proizvod kupljen za zamjenu (pod uvjetom da je trgovina prodavač koji sudjeluje). Povrati prodavaču trebaju se izvršiti unutar vremenskog razdoblja politike povrata prodavača samo za zamjene (obično 30 do 90 dana nakon prodaje). Može se zahtijevati dokaz o kupnji. Molimo provjerite kod prodavača njihovu specifičnu politiku povrata u vezi s povratima koji su izvan vremena postavljenog za zamjene.

Ovo jamstvo ne vrijedi za dodatnu opremu, žarulje, osigurače i baterije; nedostatke koji su rezultat normalnog trošenja, nesreća; oštećenja nastala tijekom otpreme; izmjene; neovlaštena uporaba ili popravak; zanemarivanje, zlouporaba, zlostavljanje; i nepoštivanje uputa za njegu i održavanje proizvoda. Ovo jamstvo daje vama, izvornom maloprodajnom kupcu, specifična zakonska prava i možete imati druga prava koja se razlikuju od države do države ili pokrajine do pokrajine. Ovaj proizvod nije namijenjen za komercijalnu upotrebu. Obavezno registrirajte svoj proizvod na https://www.baccusglobal.com/registration kako biste primali važne informacije o proizvodu, posebne promocije i ponude i još mnogo toga.

SPECIFIKACIJE

Starter za pokretanje / USB Power Bank (Certificirano prema ANSI/CAN/UL STD. 2743)

Boost Amper: 335A (Uključeno: 1s, Isključeno: 50s); 250A (Uključeno: 2s, Isključeno: 50s)
Ulaz: 5V DC, 2A
USB priključci: 5V DC, 3.1A max.
Kapacitet baterije: Litij polimer, 11.1V DC
LED svjetlo: 3 bijele LED diode
Temperatura punjenja: 32°F do 104°F (0°C do 40°C)
Radna temperatura: –4°F do 104°F (–20°C do 40°C)

12V DC/USB adapter za punjenje (U skladu s UL STD. 2089)

Ulaz: 12V DC, 1.1A
Izlaz: 5V DC, 2A
Osigurač: 2A

120V AC/USB adapter za punjenje (U skladu s UL STD. 62368-1)

Ulaz: 120V AC, 60Hz, 13.3W
Izlaz: 5V DC, 2A

SIGURNOSNE SMJERNICE / DEFINICIJE

Opasnost
Označava neposredno opasnu situaciju koja će, ako se ne izbjegne, rezultirati smrću ili ozbiljnom ozljedom.
Upozorenje
Označava potencijalno opasnu situaciju koja bi, ako se ne izbjegne, mogla rezultirati smrću ili ozbiljnom ozljedom.
Oprez
Označava potencijalno opasnu situaciju koja bi, ako se ne izbjegne, mogla rezultirati manjom ili umjerenom ozljedom.
Oprez
Koristi se bez simbola sigurnosnog upozorenja i označava potencijalno opasnu situaciju koja bi, ako se ne izbjegne, mogla rezultirati oštećenjem imovine.
RIZIK OD NESIGURNOG RADA. Prilikom korištenja alata ili opreme, uvijek se treba pridržavati osnovnih sigurnosnih mjera opreza kako bi se smanjio rizik od osobnih ozljeda. Nepravilan rad, održavanje ili preinaka alata ili opreme može rezultirati ozbiljnim ozljedama i oštećenjem imovine. Postoje određene primjene za koje su alati i oprema dizajnirani. Proizvođač snažno preporučuje da se ovaj proizvod NE mijenja i/ili koristi za bilo koju drugu primjenu osim one za koju je dizajniran. Pročitajte i razumite sva upozorenja i upute za uporabu prije korištenja bilo kojeg alata ili opreme.

PROČITAJTE SVE UPUTE
Upozorenje
Pročitajte i razumite ovaj priručnik s uputama prije korištenja ovog uređaja. Nepoštivanje svih dolje navedenih uputa može rezultirati strujnim udarom, požarom i/ili ozbiljnom ozljedom.

VAŽNE SIGURNOSNE UPUTE

OPĆA SIGURNOSNA UPOZORENJA I UPUTE

Prilikom korištenja električnih uređaja, uvijek se trebaju poštivati osnovne mjere opreza, uključujući sljedeće:

  • Starter i isporučeni kabel za punjenje nisu igračke i ne smiju se koristiti kao igračke. Kako bi se smanjio rizik od ozljeda, potreban je pažljiv nadzor kada se ove jedinice koriste u blizini djece.
  • Koristite samo nastavke koje preporučuje ili prodaje proizvođač.


Kako bi se smanjio rizik od električnog udara:

  • Kontroler pametnih kabela i priključak pametnih kabela uvijek su "pod naponom"! NIKADA ne stavljajte prste u utičnice ili pokušavajte rastaviti jedinicu.
  • Ne stavljajte jedinicu u vodu ili drugu tekućinu. Ne postavljajte i ne pohranjujte ovu jedinicu na mjestu gdje može pasti ili biti povučena u vodu. Ne izlažite je kiši, snijegu ili je koristite kada je mokra.
  • Punite samo u zatvorenom prostoru.
  • Koristite samo USB kabel za punjenje koji je isporučio proizvođač za ponovno punjenje.

POSEBNE SIGURNOSNE UPUTE ZA LITIJSKE BATERIJE

Kako bi se smanjio rizik od požara, električnog udara, opasnosti od pucanja ili ozljeda osoba ili imovine: Litijske baterije su male, kompaktne i idealne za pružanje dugotrajne snage ovoj jedinici. Međutim, moraju se pravilno koristiti i puniti. Nepravilna uporaba može rezultirati ozbiljnim ozljedama, požarom ili smrću.

  • Litijske baterije mogu eksplodirati u prisutnosti izvora paljenja. Ne koristite proizvod u prisutnosti otvorenog plamena.
  • Ne stavljajte ovu jedinicu na litijsku bateriju u vatru ili je izlažite toplini.
  • Ne izlažite ovu jedinicu na litijsku bateriju jakim udarcima ili potresima. Baterija u ovoj jedinici sadrži sigurnosne i zaštitne uređaje koji, ako su oštećeni, mogu uzrokovati da baterija stvara toplinu, pukne ili se zapali.
  • Ne izlažite ovu jedinicu na litijsku bateriju vodi ili slanoj vodi, niti dopustite da se baterija smoči.
  • Izbjegavajte pohranjivanje ove jedinice na litijsku bateriju u podrumu, kupaonici ili drugim područjima kuće koja su ili mogu postati mokra ili vlažna ili gdje se vlaga može koncentrirati.
  • Ne ostavljajte ovu jedinicu na litijsku bateriju na izravnom sunčevom svjetlu, niti koristite ili pohranjujte jedinicu unutar automobila po vrućem vremenu. To može uzrokovati da baterija stvara toplinu, pukne ili se zapali. Korištenje baterije na ovaj način također može rezultirati gubitkom performansi i skraćenim životnim vijekom.
  • Nikada ne punite ovu jedinicu u blizini topline ili zapaljivih predmeta.
  • NIKADA NE BACATI VODU NA ZAPALJENU LITIJSKU BATERIJU! Ako se litijska baterija zapali, ona će gorjeti još jače ako dođe u kontakt s vodom ili čak vlagom u zraku. Mora se koristiti aparat za gašenje požara.

Punjenje i kapacitet baterije
Ova jedinica se isporučuje u djelomično napunjenom stanju – morate je potpuno napuniti prije prve uporabe. Kada se pohranjuju na sobnoj temperaturi s punim punjenjem, litijske baterije će se početi prazniti od trenutka kada su proizvedene, čak i kada se ne koriste. Duboka pražnjenja također smanjuju njihov kapacitet. Vijek trajanja baterije može se produžiti na sljedeći način:

  • Napunite bateriju do punog kapaciteta prije pohrane.
  • Pohranite ovu jedinicu na temperaturama između 5°C i 20°C (41°F i 68°F).
  • Nikada ne ispraznite bateriju u potpunosti.
  • Napunite nakon svake uporabe.
  • Uvijek punite barem jednom svaka 3-6 mjeseci ako se ne koristi često kako biste spriječili prekomjerno pražnjenje.

Prijevoz litijskih baterija

  • Uvijek provjerite sve primjenjive lokalne, nacionalne i međunarodne propise prije transporta jedinice koja sadrži litijsku bateriju.
  • Prijevoz baterije kojoj je istekao vijek trajanja, oštećene ili povučene baterije može, u određenim slučajevima, biti posebno ograničen ili zabranjen.

POSEBNE SIGURNOSNE UPUTE ZA STARTERE

Opasnost od pucanja
Ne koristite jedinicu za punjenje suhih baterija koje se obično koriste s kućanskim aparatima. Ove baterije mogu puknuti i uzrokovati ozljede osoba i oštećenje imovine. Koristite jedinicu samo za punjenje/pojačavanje olovne baterije. Nije namijenjena za napajanje niskonaponskog električnog sustava osim u primjeni s motorom pokretača.

  • Korištenje nastavka koji nije isporučen, preporučen ili prodan od strane proizvođača posebno za uporabu s ovom jedinicom može rezultirati rizikom od električnog udara i ozljeda osoba.


Rizik od eksplozivnih plinova

  • Rad u blizini olovne baterije je opasan. Baterije stvaraju eksplozivne plinove tijekom normalnog rada baterije. Iz tog razloga, od najveće je važnosti da svaki put prije korištenja startera pročitate ovaj priručnik i točno slijedite upute.
  • Kako bi se smanjio rizik od eksplozije baterije, slijedite ove upute i one koje je objavio proizvođač baterije i proizvođač bilo koje opreme koju namjeravate koristiti u blizini baterije. Pregledajte upozoravajuće oznake na ovim proizvodima i na motoru.


Kako bi se smanjio rizik od ozljeda ili oštećenja imovine:

  • NIKADA NE POKUŠAVAJTE POKRENUTI ILI PUNITI ZAMRZNUTU BATERIJU.
  • NIKADA ne spajajte ovaj proizvod na vozilo s pozitivnim uzemljenjem.
  • Ne koristite jedinicu s oštećenim kabelom ili utikačem; ili ako je jedinica primila oštar udarac, pala ili je na bilo koji drugi način oštećena. Ne rastavljajte jedinicu; vratite je proizvođaču kada je potreban servis ili popravak. Otvaranje jedinice može rezultirati rizikom od električnog udara ili požara i poništit će jamstvo.
  • Provjerite je li kabel smješten tako da se po njemu neće gaziti, spotaknuti ili na drugi način izložiti oštećenju ili naprezanju.
  • Ne ostavljajte jedinicu bez nadzora dok je u uporabi.
  • Povucite utikač, a ne kabel, kada odspajate USB kabel za punjenje.
  • Vozila koja imaju ugrađene računalne sustave mogu se oštetiti ako se baterija vozila pokrene. Prije pokretanja, pročitajte priručnik za vlasnika vozila kako biste potvrdili da je vanjska pomoć pri pokretanju prikladna.
  • Ovaj je sustav dizajniran za uporabu samo na vozilima s 12-voltnim DC olovnim baterijskim sustavom. Nemojte spajati na 6-voltni ili 24-voltni baterijski sustav.
  • Pretjerano okretanje motora može oštetiti motor pokretača vozila. Ako se motor ne pokrene nakon preporučenog broja pokušaja, prekinite postupak pokretanja i potražite druge probleme koje je potrebno ispraviti.
  • Ne koristite ovo pojačalo baterije na plovilu. Nije kvalificirano za pomorske primjene.
  • Kako bi se smanjio rizik od požara, provjerite je li 12-voltna utičnica slobodna od krhotina i da utikač adaptera čvrsto stoji u utičnici.
  • Nikada ne dopustite da kiselina iz baterije dođe u kontakt s ovom jedinicom.
  • Ne koristite ovu jedinicu u zatvorenom prostoru ili na bilo koji način ograničavajte ventilaciju.

UPUTE KOJE SE ODNOSE NA 12V DC/USB ADAPTER ZA PUNJENJE

Kako bi se izbjegao rizik od oštećenja imovine:

  • 12-voltni DC adapter za punjenje mora biti spojen samo na baterije s nominalnim izlaznim naponom od 12 volti. Jedinica neće raditi s 6-voltnom baterijom i pretrpjet će trajno oštećenje ako se spoji na 24-voltnu bateriju.
  • Uvijek spojite 12-voltni DC/USB adapter za punjenje na 12-voltni DC izvor napajanja prije nego što priključite bilo koji uređaj u njega.

UPUTE KOJE SE ODNOSE NA USB PRIKLJUČKE

Neka kućanska elektronika s USB napajanjem neće raditi s USB priključcima koji se isporučuju s ovom jedinicom i njezinim adapterima za punjenje. Provjerite priručnik odgovarajućih elektroničkih uređaja (uključujući telefone, tablete itd.) kako biste potvrdili da se mogu koristiti s jednim od ovih USB priključaka i koji USB priključak koristiti (Type A ili Type C).

  • USB priključci ne podržavaju podatkovnu komunikaciju. Oni samo napajaju vanjski uređaj s USB napajanjem, kako slijedi:
    • 5V DC/3.1A maksimalno pomoću Type A i Type C USB priključaka na jedinici;
    • 5V DC/2A pomoću USB priključaka na AC/USB ili DC/USB adapterima za punjenje).
      Provjerite da nazivna snaga opreme priključene u USB priključak ne prelazi navedenu amperažu.
  • Uvijek spojite odgovarajući adapter za punjenje na 120V AC ili 12V DC izvor napajanja prije nego što priključite bilo koji uređaj u njega.
  • Ne pričvršćujte USB čvorišta koja omogućuju spajanje više osobnih elektroničkih uređaja na bilo koji od USB priključaka na adapterima za punjenje.
  • Ne stavljajte strane predmete u bilo koji od USB priključaka.

PRVA POMOĆ

  • Prilikom rada s olovnim baterijama, uvijek provjerite je li dostupna hitna pomoć u slučaju nesreće ili hitnog slučaja.
  • Uvijek nosite zaštitne naočale kada koristite ovaj proizvod: kontakt s kiselinom iz baterije može uzrokovati sljepoću i/ili teške opekline. Budite svjesni postupaka prve pomoći u slučaju slučajnog kontakta s kiselinom iz baterije.
  • Imajte puno svježe vode i sapuna u blizini u slučaju da kiselina iz baterije dođe u kontakt s kožom.
  • Uklonite osobne metalne predmete kao što su prstenje, narukvice, ogrlice i satovi kada radite s olovnom baterijom. Olovna baterija može proizvesti struju kratkog spoja dovoljno visoku da zavari prsten ili sličan metalni predmet za kožu uzrokujući tešku opeklinu.
  • Držite se podalje od lopatica ventilatora, remena, remenica i drugih dijelova koji mogu uzrokovati ozljede osoba.
  • Budite posebno oprezni kako biste izbjegli ispuštanje metalnog alata na bateriju. Moglo bi izazvati iskru ili kratki spoj baterije ili drugog električnog dijela, a to može uzrokovati eksploziju.
  • Nikada nemojte pušiti niti dopustiti iskru ili plamen u blizini baterije vozila, motora ili punjača baterije.

KOŽA: Ako kiselina iz baterije dođe u kontakt s kožom ili odjećom, odmah isperite sapunom i vodom najmanje 10 minuta. Ako se pojavi crvenilo, bol ili iritacija, odmah potražite liječničku pomoć.
OČI: Ako kiselina iz baterije dođe u kontakt s očima, odmah isperite oči, najmanje 15 minuta i odmah potražite liječničku pomoć.

SAČUVAJTE OVE UPUTE


Kako bi se smanjio rizik od ozljeda: Slijedite ove upute i one koje je objavio proizvođač baterije i proizvođač bilo koje opreme koju namjeravate koristiti s ovom jedinicom. Pregledajte upozoravajuće oznake na ovim proizvodima i na motoru.

Uvezeno od strane Baccus Global LLC,
Baccus Global LLC, 621 NW 53rd St., Suite 450, Boca Raton, FL 33487
www.Baccusglobal.com
1-877-571-2391

© 2020 Baccus Global LLC
Boca Raton, FL 33487 (877) 571-2391

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Vector SS6LV - Priručnik za litijski starter i USB Power Bank

Dostupni jezici

Sadržaj
