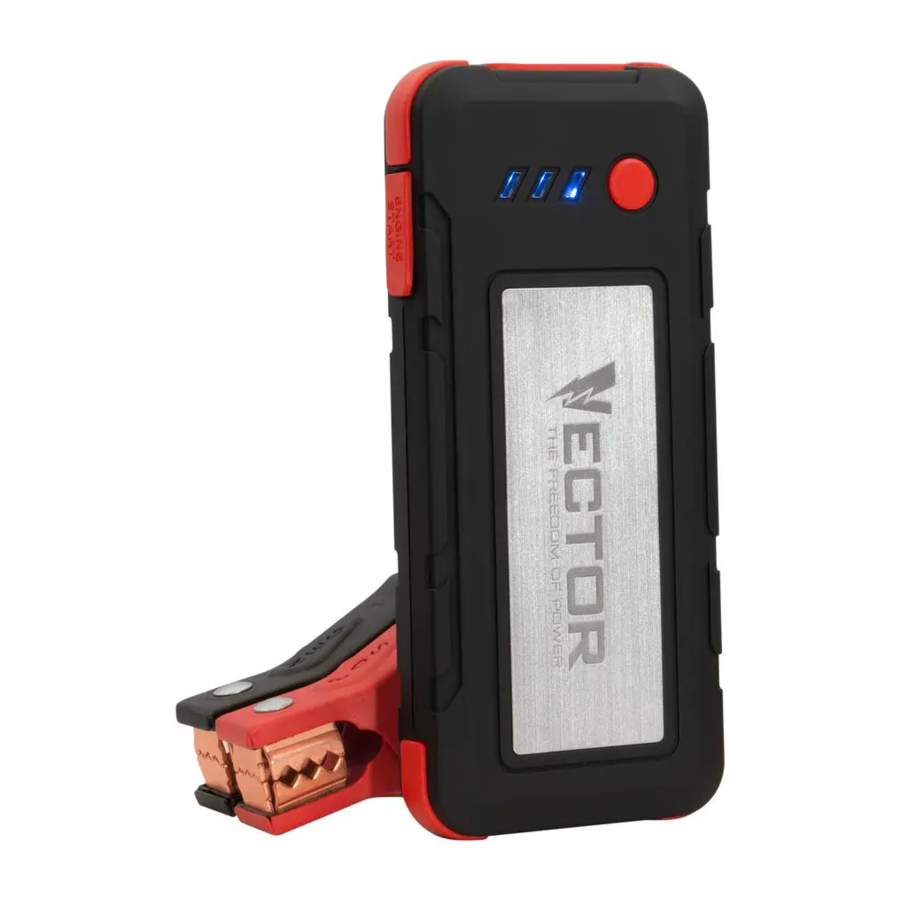

Vector SS6LV - Lityum Takviye Marş Motoru ve USB Güç Bankası Kullanım Kılavuzu

GİRİŞ

Bu Kullanım Kılavuzunu okuyun ve bu üniteyi kullanmadan önce talimatları dikkatlice izleyin.
ÖNEMLİ NOTLAR:

• Bir takviye marş motorunun bir aracın aküsünü çalıştırma yeteneğini etkileyebilecek çeşitli faktörler vardır; bunlar arasında akünün boyutu, sıcaklık (sıcak veya soğuk), akünün hasarlı veya kusurlu olup olmadığı ve takviye marş motorunun kendisinin tamamen şarjlı olup olmadığı sayılabilir.
• Takviye marş motoru, takviyeye başlamadan önce doğru bağlantıyı algılamak için minimum voltaj gerektirir. Aracın akü voltajı yaklaşık 2 voltun altındaysa, bağlantıyı algılayamayabilir ve aracı çalıştıramayabilir. Bu düşük akü voltajı nadir olmakla birlikte, aşırı koşullarda meydana gelebilir.

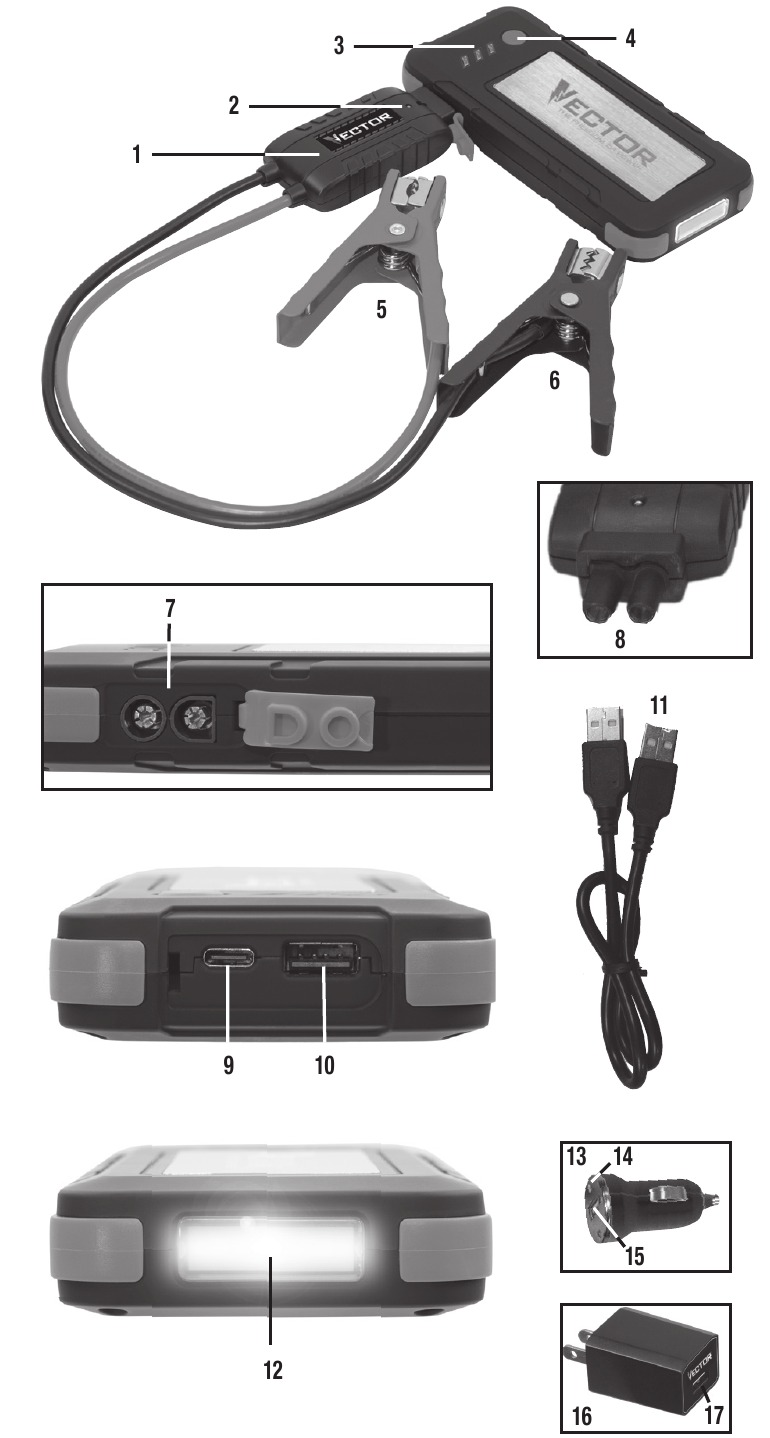

ÖZELLİKLER

1. Akıllı Kablolar Kontrolcüsü
2. Çift Renkli Takviye Durumu Göstergesi
3. Akü Durumu LED Göstergeleri
4. Güç Düğmesi (Power Button)
5. Pozitif (+) Kırmızı Kelepçe
6. Negatif (–) Siyah Kelepçe
7. Akıllı Kablolar Portu
8. Akıllı Kablolar Konnektörü
9. Type C USB Portu

10. Type A USB Portu
11. USB Şarj Kablosu
12. LED Işığı
13. 12V DC/USB Şarj Adaptörü
14. 12V DC/USB Şarj Adaptörü LED Göstergesi
15. 12V DC/USB Şarj Adaptörü USB portu
16. 120V AC/USB Şarj Adaptörü
17. 120V AC/USB Şarj Adaptörü USB portu

AKÜ DURUMUNU GÖRÜNTÜLEME

Akü Durumu LED Göstergeleri, akü şarj seviyesini aşağıdaki gibi gösterir:

• Akü şarj seviyesi tam kapasitede ise, üç Akü Durumu LED Göstergesi de yanar.
• Akü kısmen şarjlıysa, iki Akü Durumu LED Göstergesi yanar.
• Akü neredeyse boşsa, yalnızca bir Akü Durumu LED Göstergesi yanar. Ünite bu sırada şarj edilmelidir.
• Akü tamamen boşsa, yalnızca bir Akü Durumu LED Göstergesi 30 saniye boyunca yanıp söner. Ünite BU SIRADA şarj edilmelidir, aksi takdirde ünitenin yerleşik düşük voltaj koruması etkinleşir ve ünite otomatik olarak kapanır.

ŞARJ ETME / YENİDEN ŞARJ ETME

Bu ünite kısmen şarjlı olarak gönderilir. Üniteyi satın aldıktan sonra, ilk kullanımdan önce ve Güç Düğmesine (Power Button) basıldığında (adaptör üniteden çıkarıldığında) üç mavi Akü Durumu LED Göstergesi de yanana kadar her sonraki kullanımdan sonra şarj edin.

Ünite kullanılmadığında, akünün en az 3 ila 6 ayda bir şarj edilmesini öneririz.

MADDİ HASAR RİSKİNİ ÖNLEMEK İÇİN: Aküyü şarjlı tutmamak kalıcı hasara neden olur ve kötü performansa yol açar.
NOTLAR:

• Type A USB portu şarj işleminde kullanılıyorsa, Type C portunda çıkış olmaz. Şarj işlemi sırasında Güç Düğmesine (Power Button) basmak yalnızca LED Işığını kontrol eder.
• Ünite aküsü tamamen şarj olduğunda, şarj işlemi sona erer ve ünite otomatik olarak kapanır.
• Üniteyi yeniden şarj etmek için 2A USB gereklidir (2A AC ve DC şarj adaptörleri dahildir).
• Şarj işlemi sırasında, ünitenin aküsü yoğun kullanım veya yeniden şarj nedeniyle aşırı ısınırsa, ünite şarjı durdurur. Bu durumda, üç Akü Durumu LED Göstergesi sürekli olarak yanıp söner. Şarj işlemi, soğuma süresinden sonra otomatik olarak devam eder.

120 VOLT AC/USB ŞARJ ADAPTÖRÜNÜ KULLANARAK ŞARJ ETME/YENİDEN ŞARJ ETME

120V AC/USB Şarj Adaptörünü daima üniteye bağlamadan ÖNCE 120 Volt AC güç kaynağına (USB Şarj Kablosunu kullanarak) bağlayın.

1. Güç Düğmesinin (Power Button) kapalı olduğundan emin olun (Akü Durumu LED Göstergeleri yanmıyor).
2. USB Şarj Kablosunun bir ucunu 120V AC/USB Şarj Adaptörüne takın.
3. 120V AC/USB Şarj Adaptörünü standart bir 120 volt AC duvar prizine veya çalışan bir 120 volt AC güç kaynağına takın.
4. USB portlarının koruyucu kapağını kaldırın. USB Şarj Kablosunun diğer ucunu ünitenin Type A USB portuna takın.
5. Mavi Akü Durumu LED Göstergeleri, ünitenin şarj olduğunu belirtmek için kademeli olarak (aşağıdan yukarıya doğru) yanacaktır.
6. Yaklaşık 6 saat veya ünite otomatik olarak kapanana kadar şarj edin.
7. 120V AC/USB Şarj Adaptörünü 120 volt AC güç kaynağından çıkarın, ardından USB Şarj Kablosunu 120V AC/USB Şarj Adaptöründen ve ardından ünitenin Type A USB portundan ayırın.
8. Üniteyi açmak için Güç Düğmesine (Power Button) basın. Üç mavi Akü Durumu LED Göstergesi de yandığında, ünite aküsü tamamen şarj olmuştur.
9. 120V AC/USB Şarj Adaptörünü ve USB Şarj Kablosunu güvenli bir yerde saklayın.

12V DC/USB ŞARJ ADAPTÖRÜNÜ KULLANARAK ŞARJ ETME/YENİDEN ŞARJ ETME

12V DC/USB Şarj Adaptörünü daima üniteye bağlamadan ÖNCE 12 volt DC güç kaynağına (USB Şarj Kablosunu kullanarak) bağlayın.

1. Güç Düğmesinin (Power Button) kapalı olduğundan emin olun (Akü Durumu LED Göstergeleri yanmıyor).
2. USB Şarj Kablosunun bir ucunu 12V DC/USB Şarj Adaptörüne takın.
3. 12V DC/USB Şarj Adaptörünü bir aracın 12 volt DC aksesuar prizine veya çalışan başka bir 12V DC güç kaynağına takın. 12V DC/USB Şarj Adaptöründeki LED göstergesi, 12 volt DC güç kaynağına düzgün şekilde takıldığında yeşil renkte yanacaktır.
   Not: Bazı araçlar, aksesuar prizine güç vermek için kontağın aksesuar prizi konumuna getirilmesini gerektirir.
4. USB portlarının koruyucu kapağını kaldırın. USB Şarj Kablosunun diğer ucunu ünitenin Type A USB portuna takın.
5. Mavi Akü Durumu LED Göstergeleri, ünitenin şarj olduğunu belirtmek için kademeli olarak (aşağıdan yukarıya doğru) yanacaktır.

6. Ünite otomatik olarak kapanana kadar şarj edin. 12V DC/USB Şarj Adaptörünü 12 volt DC güç kaynağından çıkarın, ardından USB Şarj Kablosunu 12V DC/USB Şarj Adaptöründen ve ardından ünitenin Type A USB portundan ayırın.
7. Üniteyi açmak için Güç Düğmesine (Power Button) basın. Üç mavi Akü Durumu LED Göstergesi de yandığında, ünite aküsü tamamen şarj olmuştur.
8. 12V DC/USB Şarj Adaptörünü ve USB Şarj Kablosunu güvenli bir yerde saklayın.

USB ŞARJ KABLOSUNU VE USB GÜÇ PORTUNA SAHİP BİR CİHAZI KULLANARAK ŞARJ ETME/YENİDEN ŞARJ ETME (TEDARİK EDİLMEZ)

USB Şarj Kablosunu daima üniteye bağlamadan ÖNCE harici cihazın USB güç portuna bağlayın. Üniteyi yeniden şarj etmek için 2A USB güç kaynağı gereklidir.

1. Güç Düğmesinin (Power Button) kapalı olduğundan emin olun (Akü Durumu LED Göstergeleri yanmıyor).
2. USB Şarj Kablosunun bir ucunu harici bir cihazın çalışan USB güç portuna takın.
3. USB portlarının koruyucu kapağını kaldırın. USB Şarj Kablosunun diğer ucunu ünitenin Type A USB portuna takın.
4. Ünite düzgün şekilde bağlandığında, mavi Akü Durumu LED Göstergeleri, ünitenin şarj olduğunu belirtmek için kademeli olarak (aşağıdan yukarıya doğru) yanacaktır.
5. Ünite otomatik olarak kapanana kadar şarj edin.
6. USB şarj kablosunu cihazın USB güç portundan ve üniteden ayırın.
7. Üniteyi açmak için Güç Düğmesine (Power Button) basın. Üç mavi Akü Durumu LED Göstergesi de yandığında, ünite aküsü tamamen şarj olmuştur.
8. Şarj tamamlandığında, USB Şarj Kablosunu güvenli bir yerde saklayın.

KULLANIM TALİMATLARI

AKILLI KABLOLARI KULLANARAK TAKVİYE YAPMA

Akü Kelepçesi Bağlantı Önlemleri

• Akü kelepçelerini yalnızca güç kaynağını çıkardıktan sonra bağlayın ve çıkarın.
• Akü kelepçelerini bağlarken veya çıkarırken motorun çalışmadığından emin olun.
• Kelepçelerin asla birbirine temas etmesine izin vermeyin.
• Kelepçeleri aküye ve şasiye "Birlikte Verilen Akü Kelepçelerini Kullanarak Takviye Başlatıcısını Bağlama" bölümünde belirtildiği gibi takın.

Birlikte Verilen Akü Kelepçelerini Kullanarak Takviye Başlatıcısını Bağlama

1. Akıllı Kablolar Kontrol Cihazını, araç kaputu, kapılar veya hareketli motor parçaları tarafından zarar görme riskini azaltacak şekilde konumlandırın.
2. Fan kanatlarından, kayışlardan, kasnaklardan ve kişilere zarar verebilecek diğer parçalardan uzak durun.
3. Akü kutuplarının polaritesini kontrol edin. Pozitif (POS, P, +) akü kutbu genellikle negatif (NEG, N, –) kutuptan daha büyük çapa sahiptir.
4. Akıllı Kablolar Konektörünü Akıllı Kablolar Bağlantı Noktasına bağlayın. Hem Konektör hem de Kontrol Cihazı "canlı" olduğundan özellikle dikkatli olun.
5. Takviye başlatıcısından gelen pozitif (KIRMIZI) kelepçeyi pozitif (POS, P, +) topraklanmamış akü kutbuna bağlayın. Negatif (SIYAH) kelepçeyi negatif (NEG, N, –) akü kutbuna, araç şasisine veya aküden uzakta motor bloğuna bağlayın. Kelepçeyi karbüratöre, yakıt hatlarına veya sac metal gövde parçalarına bağlamayın. Çerçevenin veya motor bloğunun ağır ölçülü bir metal parçasına bağlayın.
   Not: Akü kelepçeleri polariteye göre yanlış bağlanırsa, Çift Renkli Takviye Başlatıcısı Durum Göstergesi, kelepçeler çıkarılana kadar kırmızı renkte yanacaktır. Kelepçeleri çıkarın ve ardından doğru polariteyle yeniden bağlayın.
6. Takviye başlatıcısını çıkarırken, önce negatif SIYAH (–) kelepçeyi negatif akü kutbundan veya araç şasisinden çıkarın ve ardından pozitif KIRMIZI (+) kelepçeyi pozitif akü kutbundan çıkarın. Akıllı Kablolar Kontrol Cihazının çift namlulu konektörünü ünitenin Akıllı Kablolar Bağlantı Noktasından çıkarın. Akıllı Kablolar Kontrol Cihazını güvenli bir yerde saklayın.

Prosedür
Bu kılavuzun ön tarafındaki "Önemli Güvenlik Talimatları" bölümündeki tüm uyarılara ve uyarılara uyarak aşağıdaki adımları izleyin.

1. Araç kontağını ve tüm aksesuarları (radyo, klima, ışıklar, bağlı cep telefonu şarj cihazları vb.) kapatın. Aracı "park" konumuna getirin ve el frenini çekin.
2. Tüm ünite fonksiyonlarının kapalı olduğundan (Akü Durumu LED Göstergeleri yanmıyor) ve USB Şarj Kablosunun bağlı OLMADIĞINDAN emin olun.
3. Ünitenin Akıllı Kablolar Bağlantı Noktasının koruyucu kapağını kaldırın. Çift namlulu Akıllı Kablolar Konektörünü ünitedeki Akıllı Kablolar Bağlantı Noktasına takın.
4. Üniteyi "Birlikte Verilen Akü Kelepçelerini Kullanarak Takviye Başlatıcısını Bağlama" bölümünde açıklandığı gibi kurun, "Önemli Güvenlik Talimatları" bölümündeki tüm uyarıları ve uyarılara uyun.
5. Ünite doğru şekilde bağlandığında, Akıllı Kablolar Kontrol Cihazındaki Çift Renkli Durum Göstergesi yeşil renkte yanacaktır.
6. Motor çalışana kadar kontağı açın ve motoru 5-6 saniyelik patlamalar halinde çevirin.
7. İşlem tamamlandığında, takviye başlatıcısını çıkarın. Önce negatif SIYAH (–) kelepçeyi araç şasisinden ve ardından pozitif KIRMIZI (+) kelepçeyi pozitif akü kutbundan çıkarın. Çift namlulu Akıllı Kablolar Konektörünü Akıllı Kablolar Bağlantı Noktasından çıkarın.
8. Akıllı Kablolar Kontrol Cihazını güvenli bir yerde saklayın.
9. Üniteyi tamamen şarj edin.

ÖNEMLİ NOTLAR:
Akü kelepçeleri polariteye göre yanlış bağlanırsa, Çift Renkli LED Durum Göstergesi, kelepçeler çıkarılana kadar kırmızı renkte yanacaktır. Kelepçeleri çıkarın ve ardından doğru polariteyle yeniden bağlayın.
Ünitenin dahili lityum pilinin voltajı düşükse ve yetersiz çıkış gücüne sahipse, Çift Renkli LED Durum Göstergesi kırmızı renkte yanacaktır. Üniteyi çıkarın ve "Şarj Etme / Yeniden Şarj Etme" bölümündeki talimatları izleyerek tamamen şarj edin.
Akıllı Kablolar Kontrol Cihazı aşırı ısınırsa, Çift Renkli LED Durum Göstergesi kırmızı renkte yanacaktır. Akü Kelepçelerini çıkarın ve herhangi bir işleme devam etmeden önce ünitenin bir süre soğumasını bekleyin.
Marş akımı ve/veya süre ünitenin parametrelerini aşarsa, Çift Renkli LED Durum Göstergesi 50 saniye boyunca kırmızı renkte yanıp sönecektir (soğuma süresi) ve ardından tekrar yeşil renkte yanacaktır (normal çalışmaya devam eder).

Maddi hasar riskini önlemek için

• Araç ilk denemeden sonra çalışmazsa, ikinci bir deneme yapmadan önce 4 ila 5 dakikalık bir dinlenme/soğuma süresi tanıyın. İkinci bir deneme aracı çalıştırmazsa, kullanmayı bırakın ve düzeltilmesi gereken diğer sorunları arayın. Akü hasar görmüş olabilir.
• Üniteyi şarj modundayken bir aracı çalıştırmak için ASLA kullanmaya çalışmayın.
• Takviye başlatıcısını araca takılı bir akü olmadan kullanmak, aracın elektrik sistemine zarar verecektir.

TYPE C USB BAĞLANTI NOKTASINI, TYPE A USB BAĞLANTI NOKTASINI VE LED IŞIĞINI ÇALIŞTIRMA

Type C Bağlantı Noktası, Type A USB Bağlantı Noktası ve LED Işığı ünitenin zıt taraflarında bulunur. Hepsi Güç Düğmesi (ünitenin ön tarafında) tarafından kontrol edilir. Bulmak için "Özellikler" bölümüne bakın.

1. Ünitedeki Güç Düğmesine bir kez basın. Type C Bağlantı Noktası ve USB bağlantı noktası kullanıma hazırdır.
2. Type C ve Type A USB bağlantı noktalarının koruyucu kapağını kaldırın. USB ile çalışan cihazı uygun USB güç bağlantı noktasına takın ve normal şekilde çalıştırın.
3. Güç Düğmesine ikinci kez basın. Alan Işığı yanacaktır (ve USB Bağlantı Noktaları etkin kalır).
4. Her iki işlevi de kapatmak için Güç Düğmesine üçüncü kez basın.

Ünitenin akü durumunu periyodik olarak kontrol edin. Akü seviyesi neredeyse boş olduğunda (yalnızca bir mavi Akü Durumu LED Göstergesi yanar), ünite yeniden şarj edilmelidir veya ünitenin yerleşik düşük voltaj koruması otomatik kapanma meydana gelmeden önce kısaca etkinleşecektir.
Ünite yeniden şarj edilirken veya saklanırken tüm ünite fonksiyonlarının kapalı olduğundan emin olun.

Type C Bağlantı Noktası ve Type A USB Bağlantı Noktası Arıza Koşulları
Type C ve/veya Type A USB Bağlantı Noktaları kullanımdayken, ünite aşağıdaki arıza koşullarını (her iki Bağlantı Noktasında da) izleyecektir:

• Düşük Akü Voltajı Arızası meydana gelirse, otomatik kapanma meydana gelmeden önce yalnızca bir Akü Durumu LED Göstergesi 30 saniye boyunca yanıp söner.
• Aşırı Yük Arızası veya Kısa Devre meydana gelirse, ünite otomatik olarak hemen kapanacaktır.
• Ünitenin aküsü aşırı ısınırsa veya çok soğuk olursa, USB bağlantı noktalarının çıkışı otomatik olarak hemen kapanır. Akü Durumu LED göstergeleri, ünite otomatik olarak kapanmadan önce bir dakika boyunca yanar.

Bu durumlardan herhangi birinde, USB ile çalışan cihazı hemen çıkarın.

• Ünitenin yeniden şarj edilmesi gerekmediğinden emin olun.
• USB Bağlantı Noktalarını tekrar kullanmayı denemeden önce ünitenin birkaç dakika soğumasını bekleyin.
• Bir arıza tekrar meydana gelirse, USB Bağlantı Noktalarına takılı tüm USB cihazlarının toplam çekişinin 3,1A'yı (5V) geçmediğinden emin olun.
• Bireysel bir USB cihazı teknik özellikler dahilindeyse ve arıza meydana gelirse, USB cihazının arıza açısından kontrol edilmesini sağlayın ve bu USB Bağlantı Noktalarıyla kullanmaya devam etmeyin.

Notlar: Bu ünitenin USB Bağlantı Noktaları veri iletişimini desteklemez. Yalnızca harici USB ile çalışan cihazlara güç sağlarlar. USB Bağlantı Noktaları toplam 3,1A (5V) sağlar.
Bazı USB ile çalışan ev elektroniği bu USB bağlantı noktasıyla çalışmayabilir. Bu tür bir USB bağlantı noktasıyla kullanılabileceğini doğrulamak için ilgili elektronik cihazın (cep telefonu, tablet vb. dahil) kılavuzunu kontrol edin.

120V AC/USB ŞARJ ADAPTÖRÜNÜN USB BAĞLANTI NOKTASINI ÇALIŞTIRMA

120V AC/USB Şarj Adaptörünü (güç verilmiş) standart bir Kuzey Amerika 120 volt 60Hz prize takın. Bir USB cihazını USB prizine takın ve normal şekilde çalıştırın.

Yaralanma veya maddi hasar riskini azaltmak için: Herhangi bir cihazı takmadan önce 120V AC/USB şarj adaptörünü her zaman standart Kuzey Amerika 120 volt 60Hz prize takın.

12V DC/USB ŞARJ ADAPTÖRÜNÜN USB BAĞLANTI NOKTASINI ÇALIŞTIRMA

12V DC/USB Şarj Adaptörünü bir aracın 12 volt DC aksesuar prizine veya çalışan başka bir 12 volt DC güç kaynağına takın. 12V DC/USB Şarj Adaptörü LED Göstergesindeki LED göstergesi, düzgün şekilde bağlandığını göstermek için yeşil renkte yanacaktır. Bir USB cihazını USB prizine takın ve normal şekilde çalıştırın.
Not: Bazı araçlar, aksesuar prizine güç sağlamak için kontağın aksesuar prizi konumuna getirilmesini gerektirir.

BAKIM VE ONARIM

Tüm aküler zamanla kendiliğinden deşarjdan enerji kaybeder ve daha yüksek sıcaklıklarda daha hızlı kaybeder. Ünite kullanımda değilken, akünün en az 3 ila 6 ayda bir şarj edilmesini öneririz.
Zaman zaman cihazın dışını yumuşak bir bezle silin. Cihazı suya batırmayın. Kullanıcı tarafından değiştirilebilen parça yoktur. Adaptörlerin, konektörlerin ve kabloların durumunu periyodik olarak inceleyin. Aşınmış veya kırılmış herhangi bir bileşeni değiştirmek için üreticiyle iletişime geçin.

Akü değişimi/imha
AKÜ DEĞİŞİMİ
Akü, ünitenin hizmet ömrü boyunca dayanmalıdır. Hizmet ömrü, yeniden şarj döngülerinin sayısı ve son kullanıcı tarafından akünün uygun bakımı ve onarımı dahil ancak bunlarla sınırlı olmamak üzere bir dizi faktöre bağlıdır. İhtiyacınız olabilecek herhangi bir bilgi için üreticiyle iletişime geçin.
GÜVENLİ AKÜ İMHASI
Düzgün şekilde imha edilmesi gereken bir lityum akü içerir. Geri dönüşüm gereklidir. Yerel, eyalet ve federal düzenlemelere uyulmaması para cezalarına veya hapis cezasına neden olabilir. Lütfen geri dönüştürün.

• Akü patlamaya neden olabileceğinden ateşe atmayın.
• Aküyü atmadan önce, kısa devreyi önlemek için açıkta kalan terminalleri ağır hizmet tipi elektrik bandıyla koruyun (kısa devre yaralanmaya veya yangına neden olabilir).
• Patlayabileceği için aküyü ateşe veya yoğun ısıya maruz bırakmayın.

12V DC/USB Şarj Adaptöründeki Sigortayı Değiştirme

1. DC fişinin uç kapağını sökün (saat yönünün tersine).
2. Yay merkez temasını ve sigortayı çıkarın.
3. Sigortayı bir süreklilik denetleyicisiyle kontrol edin.
4. Atmışsa, 2 amperlik bir yedek sigorta bulun.
5. Sigortayı, yayı, teması ve uç kapağını değiştirin.
6. Uç kapağını parmakla sıkılana kadar saat yönünde vidalayın – AŞIRI SIKMAYIN.
7. 12V DC Şarj Adaptörünün düzgün çalışıp çalışmadığını test edin.

SORUN GIDERME

Ünite Şarj Olmuyor

• Ünitenin tüm fonksiyonlarının kapalı olduğundan emin olun.
• USB Şarj Kablosunun 12V DC/USB şarj adaptörüne veya 120V AC/USB şarj adaptörüne ve üniteye doğru şekilde bağlı olduğundan emin olun.
• AC veya DC güç kaynağına olan bağlantıyı kontrol edin. İyi bir temas olduğundan emin olun.
• Çalışan bir AC veya DC akımı olduğunu doğrulayın.
• Ünitenin 2A USB güç kaynağına takılı olduğunu doğrulayın.
• 12V DC/USB Şarj Adaptöründeki fiş sigortasını kontrol edin. Gerekirse, bu kılavuzdaki talimatları izleyerek sigortayı değiştirin.
• Ünite, uzun süreli çalışma veya şarj işleminden sonra pili aşırı ısınmaya karşı korumak için kapanmış olabilir. Şarj adaptörünü güç kaynağından çıkarın ve USB şarj kablosunu üniteden ayırın. Şarja devam etmeden önce ünitenin bir süre soğumasını bekleyin.

Takviye Marş Motoru Aracı Çalıştırmıyor

• Ünitenin tüm fonksiyonlarının kapalı olduğundan emin olun.
• Doğru bir polarite kablo bağlantısının kurulduğundan ve Akıllı Kablolar Kontrol Cihazındaki İki Renkli Takviye Durumu Göstergesinin yeşil yandığından emin olun.
• Ünite aşırı akım / aşırı süre korumasında olabilir. Kelepçeleri çıkarın ve yaklaşık 30 dakikalık bir soğuma süresinden sonra yeniden başlatın.
• Aşırı motor çalıştırması nedeniyle ünite aşırı ısınmış olabilir. Tüm ünite fonksiyonlarının kapalı olduğundan emin olun ve çalışmaya devam etmeden önce ünitenin soğumasını bekleyin.
• Araç aküsü arızalı durumda olabilir ve çalıştırma yardımını kabul edemeyebilir. Üretici, değerlendirme için sertifikalı bir otomotiv servis merkezine götürülmesini önerir.
• Ünitenin tamamen şarjlı olduğunu kontrol edin. Gerekirse üniteyi yeniden şarj edin.

LED Işığı Çalışmıyor

• LED Işığını açmak için Güç Düğmesine iki kez basıldığından emin olun.
• Ünitenin tamamen şarjlı olduğunu kontrol edin. Gerekirse üniteyi yeniden şarj edin.

Type C Portu ve/veya Type A USB portu çalışmıyor

• USB portlarını açmak için Güç Düğmesine basıldığından emin olun.
• USB Portlarından herhangi birinde bir arıza durumu varsa, ünite otomatik olarak kapanacaktır. "Type C Portu ve Type A USB Portu Arıza Durumları" bölümüne bakın ve herhangi bir arızayı giderin.
• USB Portlarına takılı tüm USB cihazlarının toplam çekişinin 3.1A'yı (5V) aşmadığından emin olun.
• Bazı USB ile çalışan ev elektronik cihazları bu USB şarj/güç portları ile çalışmayacaktır. Bu tür bir USB şarj/güç portu ile kullanılabileceğini doğrulamak için ilgili elektronik cihazın kılavuzunu kontrol edin.
• Ünitenin tamamen şarjlı olduğunu kontrol edin. Gerekirse üniteyi yeniden şarj edin.

120V AC/USB Şarj Adaptörünün USB portu çalışmıyor

• 120V AC/USB Şarj Adaptörünün takılı olduğu prize canlı AC gücü olduğundan emin olun.
• Şarj adaptörünün USB portuna takılı ekipmanın değerinin 2A sürekli değerini aşmadığından emin olun.
• Bazı ev tipi USB ile çalışan elektronik cihazlar bu USB portu ile çalışmayacaktır. Bu tür bir USB portu ile kullanılabileceğini doğrulamak için ilgili elektronik cihazın kılavuzunu kontrol edin.

12V DC/USB Şarj Adaptörünün USB portu çalışmıyor / 12V DC/USB Şarj Adaptörü LED Göstergesi yanmıyor

• 12 volt DC güç kaynağına olan bağlantıyı kontrol edin. İyi bir temas olduğundan emin olun.
• Çalışan bir DC akımı olduğunu doğrulayın.
• 12V DC/USB şarj adaptöründeki fiş sigortasını kontrol edin. Gerekirse, bu kılavuzdaki talimatları izleyerek sigortayı değiştirin.
• Şarj adaptörünün USB portuna takılı ekipmanın değerinin 2A sürekli değerini aşmadığından emin olun.
• Bazı ev tipi USB ile çalışan elektronik cihazlar bu USB portu ile çalışmayacaktır. Bu tür bir USB portu ile kullanılabileceğini doğrulamak için ilgili elektronik cihazın kılavuzunu kontrol edin.

Yukarıdaki adımları attıktan sonra ünite çalışmazsa, (877) 571-2391 numaralı telefondan üreticiyle iletişime geçin.

AKSESUARLAR

Bu üniteyle kullanım için önerilen aksesuarlar üreticiden temin edilebilir. Aksesuarlarla ilgili yardıma ihtiyacınız olursa, lütfen 1-877-571-2391 numaralı telefondan üreticiyle iletişime geçin.

Bu cihazla kullanım için önerilmeyen herhangi bir aksesuarın kullanılması tehlikeli olabilir.

SERVIS BILGILERI

Teknik tavsiye, onarım veya orijinal fabrika yedek parçalarına ihtiyacınız olsun, 1-877-571-2391 numaralı telefondan üreticiyle iletişime geçin.

TAM BIR YIL EV KULLANIM GARANTISI

Üretici, bu ürünü orijinal son kullanıcı alıcısı ("Garanti Süresi") tarafından perakende satın alma tarihinden itibaren BIR (1) YIL süreyle malzeme ve işçilik kusurlarına karşı garanti eder. Bir kusur varsa ve Garanti Süresi içinde geçerli bir talep alınırsa, kusurlu ürün aşağıdaki şekillerde değiştirilebilir veya onarılabilir:

1. Ürünü, üreticinin tercihine göre onarım veya değiştirme için üreticiye iade edin. Üretici tarafından satın alma kanıtı istenebilir.
2. Ürünü, bir değişim için ürünün satın alındığı perakendeciye iade edin (mağazanın katılımcı bir perakendeci olması koşuluyla). Perakendeciye iadeler, yalnızca değişimler için perakendecinin iade politikasının zaman dilimi içinde yapılmalıdır (genellikle satıştan sonra 30 ila 90 gün). Satın alma kanıtı istenebilir. Lütfen değişimler için belirlenen sürenin ötesindeki iadelerle ilgili olarak perakendeciyle özel iade politikaları için görüşün.

Bu garanti aksesuarları, ampulleri, sigortaları ve pilleri kapsamaz; normal aşınma ve yıpranma, kazalar sonucu oluşan kusurlar; nakliye sırasında meydana gelen hasarlar; değişiklikler; yetkisiz kullanım veya onarım; ihmal, yanlış kullanım, kötüye kullanım; ve ürünün bakımı ve onarımı için talimatlara uyulmaması. Bu garanti size, orijinal perakende alıcısına, belirli yasal haklar verir ve eyaletten eyalete veya ilden ile değişen başka haklarınız da olabilir. Bu ürün ticari kullanım için tasarlanmamıştır. Önemli ürün bilgilerini, özel promosyonları ve teklifleri ve daha fazlasını almak için ürününüzü https://www.baccusglobal.com/registration adresinden kaydettirdiğinizden emin olun.

TEKNIK ÖZELLIKLER

Takviye Marş Motoru / USB Güç Bankası (ANSI/CAN/UL STD. 2743'e göre sertifikalıdır)

Takviye Amperi:	335A (Açık: 1s, Kapalı: 50s); 250A (Açık: 2s, Kapalı: 50s)
Giriş:	5V DC, 2A
USB Portları:	5V DC, maks. 3.1A
Pil Kapasitesi:	Lityum polimer, 11.1V DC
LED Işığı:	3 beyaz LED
Şarj Sıcaklığı:	32°F ila 104°F (0°C ila 40°C)
Çalışma Sıcaklığı:	–4°F ila 104°F (–20°C ila 40°C)

12V DC/USB Şarj Adaptörü (UL STD. 2089'a uygundur)

Giriş:	12V DC, 1.1A
Çıkış:	5V DC, 2A
Sigorta:	2A

120V AC/USB Şarj Adaptörü (UL STD. 62368-1'e uygundur)

Giriş:	120V AC, 60Hz, 13.3W
Çıkış:	5V DC, 2A

GÜVENLIK YÖNERGELERI / TANIMLAR

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak olan yakın bir tehlikeli durumu gösterir.

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

Kaçınılmadığı takdirde küçük veya orta dereceli yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

Güvenlik uyarı sembolü olmadan kullanıldığında, kaçınılmadığı takdirde maddi hasarla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.
GÜVENSIZ ÇALIŞMA RISKI. Alet veya ekipman kullanırken, kişisel yaralanma riskini azaltmak için her zaman temel güvenlik önlemlerine uyulmalıdır. Alet veya ekipmanın uygunsuz çalıştırılması, bakımı veya değiştirilmesi ciddi yaralanmalara ve maddi hasara neden olabilir. Alet ve ekipmanların tasarlandığı belirli uygulamalar vardır. Üretici, bu ürünün tasarlanma amacı dışında herhangi bir uygulama için değiştirilMEMESINI ve/veya kullanılMAMASINI şiddetle tavsiye eder. Herhangi bir alet veya ekipmanı kullanmadan önce tüm uyarıları ve çalıştırma talimatlarını okuyun ve anlayın.

TÜM TALIMATLARI OKUYUN

Bu üniteyi kullanmadan önce bu talimat kılavuzunu okuyun ve anlayın. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

ÖNEMLİ GÜVENLİK TALİMATLARI

GENEL GÜVENLİK UYARILARI VE TALİMATLARI

Elektrikli cihazları kullanırken, aşağıdakiler de dahil olmak üzere temel önlemlere her zaman uyulmalıdır:

• Takviye marş motoru ve birlikte verilen şarj kablosu oyuncak değildir ve oyuncak olarak kullanılamaz. Yaralanma riskini azaltmak için, bu üniteler çocukların yakınında kullanıldığında yakın gözetim gereklidir.
• Yalnızca üretici tarafından önerilen veya satılan ekleri kullanın.

Elektrik çarpması riskini azaltmak için:

• Akıllı Kablolar Kontrol Cihazı ve Akıllı Kablolar Portu her zaman "canlıdır"! ASLA parmaklarınızı soketlere sokmayın veya üniteyi sökmeye çalışmayın.
• Üniteyi suya veya başka bir sıvıya koymayın. Bu üniteyi düşebileceği veya suya çekilebileceği bir yere koymayın veya saklamayın. Yağmura, kara maruz bırakmayın veya ıslakken kullanmayın.
• Yalnızca iç mekanda şarj edin.
• Yeniden şarj etmek için yalnızca üretici tarafından sağlanan USB şarj kablosunu kullanın.

LİTYUM PİLLER İÇİN ÖZEL GÜVENLİK TALİMATLARI

Yangın, elektrik çarpması, patlama tehlikesi veya kişilerin veya malların yaralanması riskini azaltmak için: Lityum piller küçük, kompakt ve bu üniteye uzun ömürlü güç sağlamak için idealdir. Ancak, doğru şekilde kullanılmalı ve şarj edilmelidirler. Yanlış kullanım ciddi yaralanmaya, yangına veya ölüme neden olabilir.

• Lityum piller bir ateşleme kaynağının varlığında patlayabilir. Ürünü açık alevin olduğu yerde kullanmayın.
• Bu lityum pille çalışan üniteyi ateşe atmayın veya ısı uygulamayın.
• Bu lityum pille çalışan üniteyi güçlü darbelere veya şoklara maruz bırakmayın. Bu ünitedeki pil, güvenlik ve koruma cihazları içerir; hasar görmesi durumunda pilin ısı üretmesine, yırtılmasına veya tutuşmasına neden olabilir.
• Bu lityum pille çalışan üniteyi suya veya tuzlu suya maruz bırakmayın veya pilin ıslanmasına izin vermeyin.
• Bu lityum pille çalışan üniteyi bodrumda, banyoda veya evin ıslak veya nemli olabilecek veya nemin yoğunlaşabileceği diğer alanlarında saklamaktan kaçının.
• Bu lityum pille çalışan üniteyi doğrudan güneş ışığında bırakmayın veya üniteyi sıcak havalarda arabaların içinde kullanmayın veya saklamayın. Bunu yapmak, pilin ısı üretmesine, yırtılmasına veya tutuşmasına neden olabilir. Pilin bu şekilde kullanılması, performans kaybına ve ömrünün kısalmasına da neden olabilir.
• Bu üniteyi asla ısı veya yanıcı nesnelerin yakınında şarj etmeyin.
• YANAN BİR LİTYUM PİLİN ÜZERİNE ASLA SU DÖKMEYİN! Bir lityum pil alev alırsa, suyla veya havadaki nemle temas ettiğinde daha da şiddetli bir şekilde yanacaktır. Bir yangın söndürücü kullanılmalıdır.

Pil Şarjı ve Kapasitesi
Bu ünite kısmen şarj edilmiş durumda teslim edilir – ilk kez kullanmadan önce tamamen şarj etmelisiniz. Tam şarjla oda sıcaklığında saklandığında, lityum piller kullanılmadığında bile üretildikleri andan itibaren deşarj olmaya başlayacaktır. Derin deşarjlar da kapasitelerini azaltır. Pil ömrü aşağıdakilerle uzatılabilir:

• Saklamadan önce pili tam kapasiteye kadar şarj edin.
• Bu üniteyi 5°C ile 20°C (41°F ile 68°F) arasındaki sıcaklıklarda saklayın.
• Pili asla tamamen deşarj etmeyin.
• Her kullanımdan sonra şarj edin.
• Aşırı deşarjı önlemek için sık kullanılmıyorsa her 3-6 ayda bir mutlaka şarj edin.

Lityum Pillerin Taşınması

• Lityum pil içeren bir üniteyi taşımadan önce her zaman geçerli tüm yerel, ulusal ve uluslararası düzenlemeleri kontrol edin.
• Ömrünü tamamlamış, hasar görmüş veya geri çağrılmış bir pilin taşınması, bazı durumlarda özellikle sınırlı olabilir veya yasaklanabilir.

TAKVİYE MARŞ MOTORLARI İÇİN ÖZEL GÜVENLİK TALİMATLARI

Patlama tehlikesi
Üniteyi ev aletleriyle yaygın olarak kullanılan kuru hücreli pilleri şarj etmek için kullanmayın. Bu piller patlayabilir ve kişilerin yaralanmasına ve malın zarar görmesine neden olabilir. Üniteyi yalnızca kurşun-asit pili şarj etmek/güçlendirmek için kullanın. Bir marş motoru uygulaması dışında, düşük voltajlı bir elektrik sistemine güç sağlamak için tasarlanmamıştır.

• Üretici tarafından özellikle bu üniteyle kullanılmak üzere sağlanmayan, önerilmeyen veya satılmayan bir ekin kullanılması elektrik çarpması ve kişilerin yaralanması riskine neden olabilir.

Patlayıcı gazlar riski

• Kurşun asitli bir pilin yakınında çalışmak tehlikelidir. Piller normal pil çalışması sırasında patlayıcı gazlar üretir. Bu nedenle, takviye marş motorunu kullanmadan önce her seferinde bu kılavuzu okumanız ve talimatları aynen uygulamanız son derece önemlidir.
• Pil patlaması riskini azaltmak için, bu talimatları ve pil üreticisi ve pilin yakınında kullanmayı düşündüğünüz herhangi bir ekipmanın üreticisi tarafından yayınlanan talimatları izleyin. Bu ürünler ve motor üzerindeki uyarı işaretlerini inceleyin.

Yaralanma veya mal hasarı riskini azaltmak için:

• DONMUŞ BİR PİLİ ASLA TAKVİYE İLE ÇALIŞTIRMAYA VEYA ŞARJ ETMEYE ÇALIŞMAYIN.
• Bu ürünü ASLA pozitif topraklı bir araca bağlamayın.
• Üniteyi hasarlı kablo veya fişle çalıştırmayın; veya ünite keskin bir darbe almışsa, düşürülmüşse veya başka bir şekilde hasar görmüşse. Üniteyi sökmeyin; servis veya onarım gerektiğinde üreticiye iade edin. Ünitenin açılması elektrik çarpması veya yangın riskine neden olabilir ve garantiyi geçersiz kılar.
• Kabloya basılmayacak, takılmayacak veya başka bir şekilde hasar veya gerilime maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kullanımdayken üniteyi gözetimsiz bırakmayın.
• USB Şarj Kablosunu çıkarırken kablodan değil fişten çekin.
• Yerleşik bilgisayarlı sistemlere sahip araçlar, araç aküsü takviye ile çalıştırılırsa hasar görebilir. Takviye ile çalıştırmadan önce, harici çalıştırma yardımının uygun olduğunu doğrulamak için aracın kullanım kılavuzunu okuyun.
• Bu sistem yalnızca 12 volt DC kurşun-asit akü sistemine sahip araçlarda kullanılmak üzere tasarlanmıştır. 6 volt veya 24 volt akü sistemine bağlamayın.
• Aşırı motor çalıştırma, aracın marş motoruna zarar verebilir. Motor, önerilen sayıda denemeden sonra çalışmazsa, takviye ile çalıştırma prosedürünü durdurun ve düzeltilmesi gereken diğer sorunları arayın.
• Bu akü takviyesini bir deniz taşıtında kullanmayın. Denizcilik uygulamaları için uygun değildir.
• Yangın riskini azaltmak için, 12 voltluk prizin kalıntılardan arındırılmış olduğundan ve adaptör fişinin prize sıkıca oturduğundan emin olun.
• Akü asidinin bu üniteyle temas etmesine asla izin vermeyin.
• Bu üniteyi kapalı bir alanda çalıştırmayın veya havalandırmayı herhangi bir şekilde kısıtlamayın.

12V DC/USB ŞARJ ADAPTÖRÜ İLE İLGİLİ TALİMATLAR

Mal hasarı riskini önlemek için:

• 12 Volt DC şarj adaptörü yalnızca 12 voltluk nominal çıkış voltajına sahip akülere bağlanmalıdır. Ünite 6 voltluk bir aküden çalışmayacak ve 24 voltluk bir aküye bağlanırsa kalıcı hasar görecektir.
• Herhangi bir cihazı takmadan önce 12 volt DC/USB şarj adaptörünü her zaman 12 volt DC güç kaynağına bağlayın.

USB BAĞLANTI NOKTALARI İLE İLGİLİ TALİMATLAR

Bazı ev tipi USB ile çalışan elektronik cihazlar, bu ünite ve şarj adaptörleriyle birlikte verilen USB bağlantı noktalarıyla çalışmayacaktır. Bunlardan birinin USB bağlantı noktalarıyla ve hangi USB bağlantı noktasının kullanılacağını (A Tipi veya C Tipi) kullanılabileceğini doğrulamak için ilgili elektronik cihazların (telefonlar, tabletler vb. dahil) kılavuzunu kontrol edin.

• USB bağlantı noktaları veri iletişimini desteklemez. Yalnızca harici bir USB ile çalışan cihaza aşağıdaki gibi güç sağlarlar:
  • Ünitedeki A Tipi ve C Tipi USB bağlantı noktalarını kullanarak maksimum 5V DC/3,1A;
  • AC/USB veya DC/USB Şarj Adaptörlerindeki USB bağlantı noktalarını kullanarak 5V DC/2A).
    USB bağlantı noktasına takılan ekipmanın değerinin belirtilen amper değerini aşmadığından emin olun.
• Herhangi bir cihazı takmadan önce uygun şarj adaptörünü her zaman 120V AC veya 12V DC güç kaynağına bağlayın.
• Şarj adaptörlerindeki USB bağlantı noktalarından herhangi birine birden fazla kişisel elektronik cihazın bağlanmasına izin veren USB hub'ları takmayın.
• USB Bağlantı Noktalarından herhangi birine yabancı cisimler sokmayın.

İLK YARDIM

• Kurşun asitli akülerle çalışırken, kaza veya acil bir durumda her zaman acil yardımın mevcut olduğundan emin olun.
• Bu ürünü kullanırken her zaman koruyucu gözlük takın: akü asidiyle temas körlüğe ve/veya ciddi yanıklara neden olabilir. Akü asidiyle kazara temas halinde ilk yardım prosedürlerinin farkında olun.
• Akü asidinin cilde temas etmesi durumunda yakınınızda bol miktarda temiz su ve sabun bulundurun.
• Kurşun asitli bir aküyle çalışırken yüzük, bilezik, kolye ve saat gibi kişisel metal eşyaları çıkarın. Kurşun asitli bir akü, bir yüzüğü veya benzeri bir metal nesneyi cilde kaynak yaparak ciddi bir yanığa neden olacak kadar yüksek bir kısa devre akımı üretebilir.
• Kişilerin yaralanmasına neden olabilecek fan kanatlarından, kayışlardan, kasnaklardan ve diğer parçalardan uzak durun.
• Metal bir aleti akünün üzerine düşürmemeye özellikle dikkat edin. Aküyü veya başka bir elektrikli parçayı kıvılcımlayabilir veya kısa devre yapabilir ve bu da bir patlamaya neden olabilir.
• Araç aküsü, motor veya akü şarj cihazı yakınında asla sigara içmeyin veya kıvılcım veya aleve izin vermeyin.

CİLT: Akü asidi cilt veya giysilerle temas ederse, hemen sabun ve suyla en az 10 dakika yıkayın. Kızarıklık, ağrı veya tahriş meydana gelirse, derhal tıbbi yardım alın.
GÖZLER: Akü asidi gözlerle temas ederse, gözleri derhal en az 15 dakika yıkayın ve derhal tıbbi yardım alın.

BU TALİMATLARI SAKLAYIN

Yaralanma riskini azaltmak için: Bu talimatları ve pil üreticisi ve bu üniteyle kullanmayı düşündüğünüz herhangi bir ekipmanın üreticisi tarafından yayınlanan talimatları izleyin. Bu ürünler ve motor üzerindeki uyarı işaretlerini inceleyin.

İthalatçı: Baccus Global LLC,
Baccus Global LLC, 621 NW 53rd St., Suite 450, Boca Raton, FL 33487
www.Baccusglobal.com
1-877-571-2391

© 2020 Baccus Global LLC
Boca Raton, FL 33487 (877) 571-2391

Referanslar

• REGISTRATION | Baccus Global
• HOME | Baccus Global

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Vector SS6LV - Lityum Takviye Marş Motoru ve USB Güç Bankası Kullanım Kılavuzu indir

Mevcut diller
