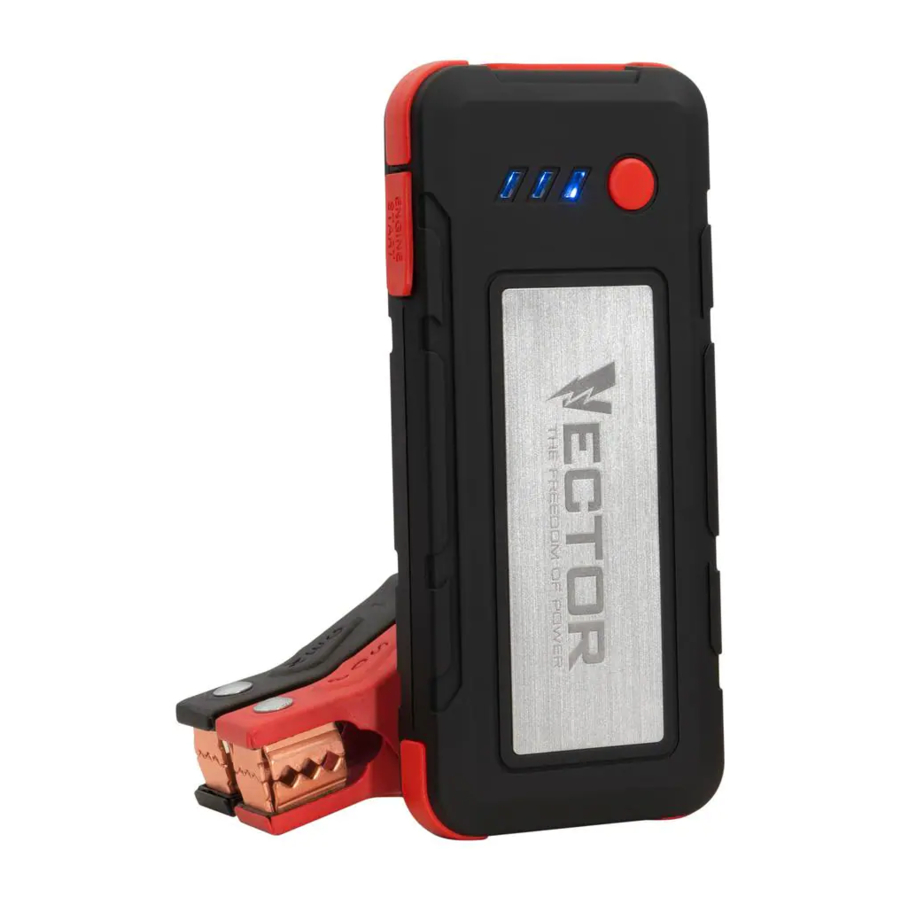

Vector SS6LV - Navodila za uporabo litijevega zaganjalnika in USB napajalnika

Vsebina

UVOD

Pred uporabo te enote preberite ta navodila za uporabo in natančno upoštevajte navodila.
POMEMBNE OPOMBE:

  • Na sposobnost zaganjalnika, da požene akumulator vozila, lahko vpliva več dejavnikov, vključno z velikostjo akumulatorja, temperaturo (vroče ali hladno), ali je akumulator poškodovan ali pokvarjen in ali je sam zaganjalnik popolnoma napolnjen.
  • Zaganjalnik potrebuje minimalno napetost, da zazna pravilno povezavo, preden začne z zagonom. Če je napetost akumulatorja vozila pod približno 2 voltoma, morda ne bo mogel zaznati povezave in morda ne bo mogel zagnati vozila. Čeprav je ta nizka napetost akumulatorja redka, se lahko pojavi v ekstremnih pogojih.

LASTNOSTI

LASTNOSTI

  1. Krmilnik pametnih kablov
  2. Dvobarvni indikator stanja zaganjalnika
  3. LED indikatorji stanja akumulatorja
  4. Gumb za vklop (Power Button)
  5. Pozitivna (+) rdeča sponka
  6. Negativna (–) črna sponka
  7. Vrata za pametne kable
  8. Priključek za pametne kable
  9. Vrata USB tipa C
  1. Vrata USB tipa A
  2. Kabel za polnjenje USB
  3. LED lučka
  4. 12V DC/USB adapter za polnjenje
  5. LED indikator 12V DC/USB adapterja za polnjenje
  6. Vrata USB 12V DC/USB adapterja za polnjenje
  7. 120V AC/USB adapter za polnjenje
  8. Vrata USB 120V AC/USB adapterja za polnjenje

PRIKAZ STANJA AKUMULATORJA

LED indikatorji stanja akumulatorja prikazujejo raven napolnjenosti akumulatorja, kot sledi:

  • Če je raven napolnjenosti akumulatorja na polni zmogljivosti, svetijo vsi trije LED indikatorji stanja akumulatorja.
  • Če je akumulator delno napolnjen, svetita dva LED indikatorja stanja akumulatorja.
  • Če je akumulator skoraj prazen, sveti samo en LED indikator stanja akumulatorja. Enoto je treba v tem času napolniti.
  • Če je akumulator popolnoma prazen, samo en LED indikator stanja akumulatorja utripa 30 sekund. Enoto MORATE napolniti v tem času, sicer se bo aktivirala vgrajena zaščita pred nizko napetostjo in se bo enota samodejno izklopila.

POLNJENJE / PONOVNO POLNJENJE

Ta enota je dobavljena delno napolnjena. Napolnite enoto po nakupu, pred prvo uporabo in po vsaki naslednji uporabi, dokler ne zasvetijo vsi trije modri LED indikatorji stanja akumulatorja, ko pritisnete gumb za vklop (Power Button) (z adapterjem, odklopljenim iz enote).

Ko enota ni v uporabi, priporočamo, da akumulator napolnite vsaj vsake 3 do 6 mesecev.

DA BI SE IZOGNILI TVEGANJU MATERIALNE ŠKODE: Če akumulatorja ne boste vzdrževali napolnjenega, bo to povzročilo trajno škodo in slabo delovanje.
OPOMBE:

  • Ko so vrata USB tipa A v uporabi v postopku polnjenja, vrata tipa C ne bodo imela izhoda. Pritiskanje gumba za vklop (Power Button) med postopkom polnjenja bo nadzorovalo samo LED lučko.
  • Ko je akumulator enote popolnoma napolnjen, se bo postopek polnjenja končal in se bo enota samodejno izklopila.
  • Za ponovno polnjenje enote je potreben USB 2A (priloženi 2A AC in DC adapterji za polnjenje).
  • Med postopkom polnjenja se bo enota prenehala polniti, če se akumulator enote pregreje zaradi obsežne uporabe ali ponovnega polnjenja. V tem primeru trije LED indikatorji stanja akumulatorja neprekinjeno utripajo. Postopek polnjenja se bo samodejno nadaljeval po obdobju ohlajanja.

POLNJENJE/PONOVNO POLNJENJE Z UPORABO 120 VOLTNEGA AC/USB ADAPTERJA ZA POLNJENJE

Vedno priključite 120V AC/USB adapter za polnjenje na 120 voltni AC vir napajanja (z uporabo kabla za polnjenje USB), PREDEN ga priključite na enoto.

  1. Prepričajte se, da je gumb za vklop (Power Button) izklopljen (LED indikatorji stanja akumulatorja ne svetijo).
  2. Vstavite en konec kabla za polnjenje USB v 120V AC/USB adapter za polnjenje.
  3. Vstavite 120V AC/USB adapter za polnjenje v standardno 120 voltno AC stensko vtičnico ali delujoč 120 voltni AC vir napajanja.
  4. Dvignite zaščitni pokrov vrat USB. Vstavite drugi konec kabla za polnjenje USB v vrata USB tipa A enote.
  5. Modri LED indikatorji stanja akumulatorja se bodo postopoma prižigali (od spodaj navzgor), kar pomeni, da se enota polni.
  6. Polnite približno 6 ur ali dokler se enota samodejno ne izklopi.
  7. Izključite 120V AC/USB adapter za polnjenje iz 120 voltnega AC vira napajanja, nato odklopite kabel za polnjenje USB iz 120V AC/USB adapterja za polnjenje in nato iz vrat USB tipa A enote.
  8. Pritisnite gumb za vklop (Power Button), da vklopite enoto. Ko zasvetijo vsi trije modri LED indikatorji stanja akumulatorja, je akumulator enote popolnoma napolnjen.
  9. Shranite 120V AC/USB adapter za polnjenje in kabel za polnjenje USB na varno mesto.

POLNJENJE/PONOVNO POLNJENJE Z UPORABO 12V DC/USB ADAPTERJA ZA POLNJENJE

Vedno priključite 12V DC/USB adapter za polnjenje na 12 voltni DC vir napajanja (z uporabo kabla za polnjenje USB), PREDEN ga priključite na enoto.

  1. Prepričajte se, da je gumb za vklop (Power Button) izklopljen (LED indikatorji stanja akumulatorja ne svetijo).
  2. Vstavite en konec kabla za polnjenje USB v 12V DC/USB adapter za polnjenje.
  3. Vstavite 12V DC/USB adapter za polnjenje v 12 voltno DC vtičnico za dodatno opremo vozila ali drug delujoč 12V DC vir napajanja. LED indikator na 12V DC/USB adapterju za polnjenje bo zasvetil zeleno, ko bo pravilno priključen na 12 voltni DC vir napajanja.
    Opomba: Nekatera vozila zahtevajo, da se kontakt preklopi v položaj vtičnice za dodatno opremo, da se napaja vtičnica za dodatno opremo.
  4. Dvignite zaščitni pokrov vrat USB. Vstavite drugi konec kabla za polnjenje USB v vrata USB tipa A enote.
  5. Modri LED indikatorji stanja akumulatorja se bodo postopoma prižigali (od spodaj navzgor), kar pomeni, da se enota polni.
  1. Polnite, dokler se enota samodejno ne izklopi. Izključite 12V DC/USB adapter za polnjenje iz 12 voltnega DC vira napajanja, nato odklopite kabel za polnjenje USB iz 12V DC/USB adapterja za polnjenje in nato iz vrat USB tipa A enote.
  2. Pritisnite gumb za vklop (Power Button), da vklopite enoto. Ko zasvetijo vsi trije modri LED indikatorji stanja akumulatorja, je akumulator enote popolnoma napolnjen.
  3. Shranite 12V DC/USB adapter za polnjenje in kabel za polnjenje USB na varno mesto.

POLNJENJE/PONOVNO POLNJENJE Z UPORABO KABLA ZA POLNJENJE USB IN NAPRAVE Z VRATI USB ZA NAPAJANJE (NI PRILOŽENO)

Vedno priključite kabel za polnjenje USB na vrata USB za napajanje zunanje naprave, PREDEN ga priključite na enoto. Za ponovno polnjenje enote je potreben vir napajanja USB 2A.

  1. Prepričajte se, da je gumb za vklop (Power Button) izklopljen (LED indikatorji stanja akumulatorja ne svetijo).
  2. Vstavite en konec kabla za polnjenje USB v delujoča vrata USB za napajanje zunanje naprave.
  3. Dvignite zaščitni pokrov vrat USB. Vstavite drugi konec kabla za polnjenje USB v vrata USB tipa A enote.
  4. Ko je enota pravilno priključena, se bodo modri LED indikatorji stanja akumulatorja postopoma prižigali (od spodaj navzgor), kar pomeni, da se enota polni.
  5. Polnite, dokler se enota samodejno ne izklopi.
  6. Odklopite kabel za polnjenje USB iz vrat USB za napajanje naprave in enote.
  7. Pritisnite gumb za vklop (Power Button), da vklopite enoto. Ko zasvetijo vsi trije modri LED indikatorji stanja akumulatorja, je akumulator enote popolnoma napolnjen.
  8. Ko je polnjenje končano, shranite kabel za polnjenje USB na varno mesto.

NAVODILA ZA UPORABO

ZAGON S POMOČJO PAMETNIH KABLOV

Varnostni ukrepi pri priključitvi sponk akumulatorja

  • Priključite in odklopite sponke akumulatorja šele po tem, ko ste odklopili vir napajanja.
  • Prepričajte se, da motor ne deluje, ko priključujete ali odklapljate sponke akumulatorja.
  • Nikoli ne dovolite, da se sponke dotikajo druga druge.
  • Pritrdite sponke na akumulator in šasijo, kot je navedeno v razdelku "Priključitev zaganjalnika s priloženimi sponkami akumulatorja".

Priključitev zaganjalnika s priloženimi sponkami akumulatorja

  1. Namestite krmilnik pametnih kablov tako, da zmanjšate tveganje poškodb zaradi pokrova motorja, vrat ali gibljivih delov motorja.
  2. Izogibajte se lopaticam ventilatorja, jermenom, škripcem in drugim delom, ki lahko povzročijo poškodbe oseb.
  3. Preverite polarnost polov akumulatorja. Pozitivni (POS, P, +) pol akumulatorja ima običajno večji premer kot negativni (NEG, N, –) pol.
  4. Priključite priključek pametnih kablov v vrata za pametne kable. Bodite še posebej previdni, saj sta tako priključek kot krmilnik "pod napetostjo".
  5. Priključite pozitivno (RDEČO) sponko z zaganjalnika na pozitivni (POS, P, +) neozemljeni pol akumulatorja. Priključite negativno (ČRNO) sponko na negativni (NEG, N, –) pol akumulatorja, šasijo vozila ali blok motorja stran od akumulatorja. Ne priključujte sponke na uplinjač, ​​vodnike za gorivo ali pločevinaste dele karoserije. Priključite na težji kovinski del okvirja ali bloka motorja.
    Opomba: Če so sponke akumulatorja nepravilno priključene glede na polarnost, bo dvobarvni indikator stanja zaganjalnika svetil rdeče, dokler sponke ne bodo odklopljene. Odstranite sponke in jih nato ponovno priključite s pravilno polarnostjo.
  6. Ko odklapljate zaganjalnik, najprej odstranite negativno ČRNO (–) sponko z negativnega pola akumulatorja ali šasije vozila, nato pa odstranite pozitivno RDEČO (+) sponko s pozitivnega pola akumulatorja. Odklopite dvojni priključek krmilnika pametnih kablov iz vrat za pametne kable enote. Shranite krmilnik pametnih kablov na varno mesto.

Postopek
Upoštevajte naslednje korake in upoštevajte vsa opozorila in svarila v razdelku "Pomembna varnostna navodila" na začetku tega priročnika.

  1. Izklopite kontakt vozila in vso dodatno opremo (radio, klimatsko napravo, luči, priključene polnilnike mobilnih telefonov itd.). Postavite vozilo v "parkirni" (park) položaj in vklopite ročno zavoro.
  2. Prepričajte se, da so vse funkcije enote izklopljene (LED-indikatorji stanja akumulatorja ne svetijo) in da kabel za polnjenje USB NI priključen.
  3. Dvignite zaščitni pokrov vrat za pametne kable enote. Vstavite dvojni priključek pametnih kablov v vrata za pametne kable na enoti.
  4. Nastavite enoto, kot je opisano v razdelku "Priključitev zaganjalnika s priloženimi sponkami akumulatorja", pri tem pa upoštevajte vsa opozorila in svarila v razdelku "Pomembna varnostna navodila".
  5. Ko je enota pravilno priključena, bo dvobarvni indikator stanja na krmilniku pametnih kablov svetil zeleno.
  6. Vklopite kontakt in zaženite motor v 5-6 sekundnih intervalih, dokler se motor ne zažene.
  7. Ko je postopek končan, odklopite zaganjalnik. Najprej odstranite negativno ČRNO (–) sponko s šasije vozila, nato pa odstranite pozitivno RDEČO (+) sponko s pozitivnega pola akumulatorja. Odklopite dvojni priključek pametnih kablov iz vrat za pametne kable.
  8. Shranjite krmilnik pametnih kablov na varno mesto.
  9. Popolnoma napolnite enoto.

POMEMBNE OPOMBE:
Če so sponke akumulatorja nepravilno priključene glede na polarnost, bo dvobarvni LED-indikator stanja svetil rdeče, dokler sponke ne bodo odklopljene. Odstranite sponke in jih nato ponovno priključite s pravilno polarnostjo.
Če je napetost notranje litijeve baterije enote nizka in nima dovolj izhodne moči, bo dvobarvni LED-indikator stanja svetil rdeče. Odklopite enoto in jo popolnoma napolnite po navodilih v razdelku "Polnjenje / ponovno polnjenje".
Če se krmilnik pametnih kablov pregreje, bo dvobarvni LED-indikator stanja svetil rdeče. Odklopite sponke akumulatorja in pustite, da se enota nekaj časa ohladi, preden nadaljujete z delovanjem.
Če zagonski tok in/ali časovno obdobje presega parametre enote, bo dvobarvni LED-indikator stanja utripal rdeče 50 sekund (obdobje ohlajanja), preden bo ponovno zasvetil zeleno (nadaljevanje normalnega delovanja).


Da bi se izognili tveganju materialne škode

  • Če se vozilo po prvem poskusu ne zažene, pustite 4 do 5 minut počitka/ohlajanja, preden poskusite drugič. Če se vozilo ne zažene niti pri drugem poskusu, prenehajte z uporabo in poiščite druge težave, ki jih je treba odpraviti. Akumulator je morda poškodovan.
  • NIKOLI ne poskušajte uporabiti enote za zagon vozila, medtem ko je v načinu polnjenja.
  • Uporaba zaganjalnika brez nameščenega akumulatorja v vozilu bo poškodovala električni sistem vozila.

UPRAVLJANJE VRAT USB TIPA C, VRAT USB TIPA A IN LED-LUČI

Vrata tipa C, vrata USB tipa A in LED-luč se nahajajo na nasprotnih straneh enote. Vse jih upravlja gumb za vklop (na sprednji strani enote). Glejte razdelek "Funkcije" za lokacijo.

  1. Enkrat pritisnite gumb za vklop na enoti. Vrata tipa C in vrata USB so pripravljena za uporabo.
  2. Dvignite zaščitni pokrov vrat USB tipa C in tipa A. Priključite napravo, ki se napaja prek USB-ja, v ustrezna vrata USB za napajanje in delujte normalno.
  3. Drugič pritisnite gumb za vklop. Vklopila se bo območna luč (in vrata USB ostanejo aktivna).
  4. Tretjič pritisnite gumb za vklop, da izklopite obe funkciji.

Občasno preverite stanje akumulatorja enote. Ko je raven akumulatorja skoraj prazna (sveti samo en modri LED-indikator stanja akumulatorja), je treba enoto ponovno napolniti ali pa se bo vgrajena zaščita pred nizko napetostjo enote za kratek čas aktivirala, preden pride do samodejnega izklopa.
Prepričajte se, da so vse funkcije enote izklopljene, ko se enota polni ali shranjuje.

Stanje napake vrat tipa C in vrat USB tipa A
Ko so vrata tipa C in/ali vrata USB tipa A v uporabi, bo enota spremljala naslednje napake (na obeh vratih):

  • Če pride do napake zaradi nizke napetosti akumulatorja, bo samo en LED-indikator stanja akumulatorja utripal 30 sekund, preden pride do samodejnega izklopa.
  • Če pride do preobremenitve ali kratkega stika, se bo enota samodejno takoj izklopila.
  • Če se akumulator enote pregreje ali je prehladen, se bo izhod vrat USB samodejno takoj izklopil. LED-indikatorji stanja akumulatorja svetijo eno minuto, preden se enota samodejno izklopi.

V vseh teh primerih takoj odklopite napravo, ki se napaja prek USB-ja.

  • Prepričajte se, da enote ni treba ponovno napolniti.
  • Pustite, da se enota ohladi nekaj minut, preden ponovno poskusite uporabiti vrata USB.
  • Če se napaka ponovi, se prepričajte, da skupna poraba vseh naprav USB, priključenih v vrata USB, ne presega 3,1 A (5 V).
  • Če je posamezna naprava USB v skladu s specifikacijami in se napaka pojavi, dajte napravo USB preveriti glede okvare in je ne uporabljajte več s temi vrati USB.

Opombe: Vrata USB te enote ne podpirajo podatkovne komunikacije. Zagotavljajo samo napajanje zunanjim napravam, ki se napajajo prek USB-ja. Vrata USB zagotavljajo skupno 3,1 A (5 V).
Nekatera gospodinjska elektronika, ki se napaja prek USB-ja, morda ne bo delovala s temi vrati USB. Preverite priročnik ustrezne elektronske naprave (vključno z mobilnim telefonom, tabličnim računalnikom itd.), da potrdite, da jo je mogoče uporabljati s to vrsto vrat USB.

UPRAVLJANJE VRAT USB NA 120V AC/USB ADAPTERJU ZA POLNJENJE

Priključite 120V AC/USB adapter za polnjenje v (napajano) standardno severnoameriško 120-voltno 60Hz vtičnico. Preprosto priključite napravo USB v vtičnico USB in delujte normalno.

Da bi zmanjšali tveganje poškodb ali materialne škode: Vedno priključite 120V AC/USB adapter za polnjenje v standardno severnoameriško 120-voltno 60Hz vtičnico, preden vanj priključite katero koli napravo.

UPRAVLJANJE VRAT USB NA 12V DC/USB ADAPTERJU ZA POLNJENJE

Priključite 12V DC/USB adapter za polnjenje v 12-voltno DC vtičnico za dodatno opremo vozila ali drug delujoč 12-voltni DC vir napajanja. LED-indikator na 12V DC/USB adapterju za polnjenje bo zasvetil zeleno, kar pomeni, da je pravilno priključen. Preprosto priključite napravo USB v vtičnico USB in delujte normalno.
Opomba: Nekatera vozila zahtevajo, da se kontakt preklopi v položaj vtičnice za dodatno opremo, da se napaja vtičnica za dodatno opremo.

NEGA IN VZDRŽEVANJE

Vse baterije sčasoma izgubijo energijo zaradi samopraznjenja, hitreje pa pri višjih temperaturah. Ko enota ni v uporabi, priporočamo, da baterijo napolnite vsaj vsake 3 do 6 mesecev.
Občasno obrišite zunanjost naprave z mehko krpo. Ne potapljajte naprave v vodo. Ni delov, ki bi jih lahko zamenjal uporabnik. Občasno preglejte stanje adapterjev, priključkov in žic. Obrnite se na proizvajalca, da zamenja vse komponente, ki so se obrabljene ali pokvarjene.

Zamenjava/odstranjevanje baterije
ZAMENJAVA BATERIJE
Baterija bi morala trajati življenjsko dobo enote. Življenjska doba je odvisna od številnih dejavnikov, vključno s številom ciklov polnjenja in pravilno nego ter vzdrževanjem baterije s strani končnega uporabnika. Za vse informacije se obrnite na proizvajalca.
VARNO ODSTRANJEVANJE BATERIJE
Vsebuje litijevo baterijo, ki jo je treba pravilno odstraniti. Recikliranje je obvezno. Neupoštevanje lokalnih, državnih in zveznih predpisov lahko povzroči globe ali zapor. Prosimo, reciklirajte.

  • Ne odlagajte baterije v ogenj, saj lahko to povzroči eksplozijo.
  • Preden odstranite baterijo, zaščitite izpostavljene priključke z močnim električnim trakom, da preprečite kratek stik (kratek stik lahko povzroči poškodbe ali požar).
  • Ne izpostavljajte baterije ognju ali močni vročini, saj lahko eksplodira.

Zamenjava varovalke v 12V DC/USB adapterju za polnjenje

  1. Odvijte končni pokrovček DC vtiča (v nasprotni smeri urinega kazalca).
  2. Odstranite vzmetni sredinski kontakt in varovalko.
  3. Preverite varovalko s preizkuševalnikom prevodnosti.
  4. Če je pregorela, poiščite nadomestno 2-ampersko varovalko.
  5. Zamenjajte varovalko, vzmet, kontakt in končni pokrovček.
  6. Privijte končni pokrovček v smeri urinega kazalca, dokler ni zategnjen s prsti – NE PRETEGNITE.
  7. Preizkusite pravilno delovanje 12V DC adapterja za polnjenje.

ODPRAVLJANJE TEŽAV

Enota se ne bo napolnila

  • Preverite, ali so vse funkcije enote izklopljene.
  • Preverite, ali je USB-kabel za polnjenje pravilno priključen na 12V DC/USB adapter za polnjenje ali na 120V AC/USB adapter za polnjenje in na enoto.
  • Preverite povezavo z AC ali DC virom napajanja. Prepričajte se, da je dober stik.
  • Potrdite, da je prisoten delujoč AC ali DC tok.
  • Potrdite, da je enota priključena na 2A USB vir napajanja.
  • Preverite varovalko v vtiču 12V DC/USB adapterja za polnjenje. Po potrebi zamenjajte varovalko po navodilih v tem priročniku.
  • Enota se je morda izklopila, da bi zaščitila baterijo pred pregrevanjem po dolgotrajnem delovanju ali polnjenju. Odklopite adapter za polnjenje iz vira napajanja in odklopite USB-kabel za polnjenje iz enote. Pustite, da se enota ohladi, preden nadaljujete s polnjenjem.

Zaganjalnik ne bo zagnal vozila

  • Preverite, ali so vse funkcije enote izklopljene.
  • Prepričajte se, da je bila vzpostavljena pravilna polarnostna povezava kablov in da indikator stanja dvo-barvnega ojačevalnika na krmilniku pametnih kablov sveti zeleno.
  • Enota je morda v zaščiti pred prevelikim tokom / prekomernim časom. Odstranite sponke in ponovno zaženite po obdobju ohlajanja približno 30 minut.
  • Enota se je morda pregrela zaradi prekomernega vrtenja motorja. Prepričajte se, da so vse funkcije enote izklopljene in pustite, da se enota ohladi, preden nadaljujete z delovanjem.
  • Baterija vozila je morda v okvari in ne more sprejeti pomoči pri zagonu. Proizvajalec priporoča, da jo odnesete v certificiran avtomobilski servisni center za oceno.
  • Preverite, ali je enota popolnoma napolnjena. Po potrebi napolnite enoto.

LED lučka ne bo delovala

  • Prepričajte se, da ste dvakrat pritisnili gumb za vklop (Power Button), da vklopite LED lučko.
  • Preverite, ali je enota popolnoma napolnjena. Po potrebi napolnite enoto.

Vrata Type C in/ali vrata Type A USB ne bodo delovala

  • Prepričajte se, da ste pritisnili gumb za vklop (Power Button), da vklopite vrata USB.
  • Če v katerih koli vratih USB obstaja napaka, se bo enota samodejno izklopila. Glejte razdelek "Stanja napak vrat Type C in vrat Type A USB" in odpravite morebitne napake.
  • Prepričajte se, da skupna poraba vseh naprav USB, priključenih na vrata USB, ne presega 3,1 A (5 V).
  • Nekatera gospodinjska elektronika, ki se napaja preko USB, ne bo delovala s temi vrati za polnjenje/napajanje USB. Preverite priročnik ustrezne elektronske naprave, da potrdite, da jo je mogoče uporabljati s to vrsto vrat za polnjenje/napajanje USB.
  • Preverite, ali je enota popolnoma napolnjena. Po potrebi napolnite enoto.

Vrata USB adapterja za polnjenje 120V AC/USB ne bodo delovala

  • Prepričajte se, da imate vtičnico, v katero je priključen adapter za polnjenje 120V AC/USB, pod napetostjo.
  • Prepričajte se, da nazivna moč opreme, priključene na vrata USB adapterja za polnjenje, ne presega 2A neprekinjeno.
  • Nekatera gospodinjska elektronika, ki se napaja preko USB, ne bo delovala s temi vrati USB. Preverite priročnik ustrezne elektronske naprave, da potrdite, da jo je mogoče uporabljati s to vrsto vrat USB.

Vrata USB adapterja za polnjenje 12V DC/USB ne bodo delovala / LED indikator adapterja za polnjenje 12V DC/USB se ne prižge

  • Preverite povezavo z 12-voltnim DC virom napajanja. Prepričajte se, da je dober stik.
  • Potrdite, da je prisoten delujoč DC tok.
  • Preverite varovalko v vtiču 12V DC/USB adapterja za polnjenje. Po potrebi zamenjajte varovalko po navodilih v tem priročniku.
  • Prepričajte se, da nazivna moč opreme, priključene na vrata USB adapterja za polnjenje, ne presega 2A neprekinjeno.
  • Nekatera gospodinjska elektronika, ki se napaja preko USB, ne bo delovala s temi vrati USB. Preverite priročnik ustrezne elektronske naprave, da potrdite, da jo je mogoče uporabljati s to vrsto vrat USB.

Če enota ne deluje po izvedbi zgornjih korakov, se obrnite na proizvajalca na (877) 571-2391.

DODATNA OPREMA

Priporočena dodatna oprema za uporabo s to enoto je lahko na voljo pri proizvajalcu. Če potrebujete pomoč v zvezi z dodatno opremo, se obrnite na proizvajalca na 1-877-571-2391.

Uporaba katere koli dodatne opreme, ki ni priporočena za uporabo s to napravo, je lahko nevarna.

SERVISNE INFORMACIJE

Ne glede na to, ali potrebujete tehnični nasvet, popravilo ali originalne nadomestne dele, se obrnite na proizvajalca na 1-877-571-2391.

CELOTNA ENOLETNA GARANCIJA ZA DOMAČO UPORABO

Proizvajalec jamči za ta izdelek proti napakam v materialu in izdelavi za obdobje ENEGA (1) LETA od datuma maloprodajnega nakupa s strani prvotnega končnega uporabnika ("Garancijsko obdobje"). Če obstaja napaka in je v garancijskem obdobju prejet veljaven zahtevek, se lahko pokvarjen izdelek zamenja ali popravi na naslednje načine:

  1. Vrnite izdelek proizvajalcu za popravilo ali zamenjavo po izbiri proizvajalca. Proizvajalec lahko zahteva dokazilo o nakupu.
  2. Vrnite izdelek prodajalcu, kjer je bil izdelek kupljen, za zamenjavo (pod pogojem, da je trgovina sodelujoči prodajalec). Vračila prodajalcu je treba opraviti v časovnem obdobju politike vračil prodajalca samo za zamenjave (običajno 30 do 90 dni po prodaji). Lahko se zahteva dokazilo o nakupu. Prosimo, preverite pri prodajalcu njihovo specifično politiko vračil v zvezi z vračili, ki presegajo čas, določen za zamenjave.

Ta garancija ne velja za dodatno opremo, žarnice, varovalke in baterije; napake, ki so posledica normalne obrabe, nesreč; škode, nastale med pošiljanjem; spremembe; nepooblaščena uporaba ali popravilo; zanemarjanje, napačna uporaba, zloraba; in neupoštevanje navodil za nego in vzdrževanje izdelka. Ta garancija vam, prvotnemu maloprodajnemu kupcu, daje posebne zakonske pravice in morda imate druge pravice, ki se razlikujejo od države do države ali province do province. Ta izdelek ni namenjen komercialni uporabi. Ne pozabite registrirati svojega izdelka na https://www.baccusglobal.com/registration, da prejmete pomembne informacije o izdelku, posebne promocije in ponudbe ter še več.

SPECIFIKACIJE

Zaganjalnik / USB napajalnik (Certificirano po ANSI/CAN/UL STD. 2743)

Ojačevalnik zagona: 335A (Vklop: 1s, Izklop: 50s); 250A (Vklop: 2s, Izklop: 50s)
Vhod: 5V DC, 2A
Vrata USB: 5V DC, največ 3,1A
Kapaciteta baterije: Litij-polimerna, 11,1V DC
LED lučka: 3 bele LED diode
Temperatura polnjenja: 32°F do 104°F (0°C do 40°C)
Delovna temperatura: –4°F do 104°F (–20°C do 40°C)

12V DC/USB adapter za polnjenje (Skladen z UL STD. 2089)

Vhod: 12V DC, 1,1A
Izhod: 5V DC, 2A
Varovalka: 2A

120V AC/USB adapter za polnjenje (Skladen z UL STD. 62368-1)

Vhod: 120V AC, 60Hz, 13,3W
Izhod: 5V DC, 2A

VARNOSTNE SMERNICE / DEFINICIJE


Označuje neposredno nevarno situacijo, ki bo, če se ji ne izognete, povzročila smrt ali resne poškodbe.

Označuje potencialno nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila smrt ali resne poškodbe.

Označuje potencialno nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila manjše ali zmerne poškodbe.

Uporabljeno brez simbola varnostnega opozorila označuje potencialno nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila materialno škodo.
TVEGANJE NEVARNEGA DELOVANJA. Pri uporabi orodja ali opreme je treba vedno upoštevati osnovne varnostne ukrepe, da se zmanjša tveganje telesnih poškodb. Nepravilno delovanje, vzdrževanje ali spreminjanje orodja ali opreme lahko povzroči resne poškodbe in materialno škodo. Obstajajo določene aplikacije, za katere so orodja in oprema zasnovani. Proizvajalec močno priporoča, da se tega izdelka NE spreminja in/ali uporablja za katero koli aplikacijo, razen za tisto, za katero je bil zasnovan. Pred uporabo katerega koli orodja ali opreme preberite in razumejte vsa opozorila in navodila za uporabo.

PREBERITE VSA NAVODILA

Pred uporabo te enote preberite in razumejte ta priročnik z navodili. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne poškodbe.

POMEMBNA VARNOSTNA NAVODILA

SPLOŠNA VARNOSTNA OPOZORILA IN NAVODILA

Pri uporabi električnih naprav je treba vedno upoštevati osnovne varnostne ukrepe, vključno z naslednjimi:

  • Zaganjalnik in priloženi polnilni kabel nista igrači in se z njima ne smete igrati kot z igračami. Za zmanjšanje tveganja poškodb je potreben natančen nadzor, kadar se te enote uporabljajo v bližini otrok.
  • Uporabljajte samo nastavke, ki jih priporoča ali prodaja proizvajalec.


Za zmanjšanje tveganja električnega udara:

  • Krmilnik pametnih kablov in vrata pametnih kablov so vedno "pod napetostjo"! NIKOLI ne vstavljajte prstov v vtičnice ali poskušajte razstaviti enote.
  • Ne potapljajte enote v vodo ali drugo tekočino. Ne postavljajte ali shranjujte te enote na mestu, kjer bi lahko padla ali bila potegnjena v vodo. Ne izpostavljajte je dežju, snegu ali je ne uporabljajte, ko je mokra.
  • Polnite samo v zaprtih prostorih.
  • Za polnjenje uporabljajte samo USB-polnilni kabel, ki ga je priložil proizvajalec.

POSEBNA VARNOSTNA NAVODILA ZA LITIJEVE BATERIJE

Za zmanjšanje tveganja požara, električnega udara, nevarnosti razpočenja ali poškodb oseb ali premoženja: Litijeve baterije so majhne, kompaktne in idealne za zagotavljanje dolgotrajne energije tej enoti. Vendar jih je treba pravilno uporabljati in polniti. Nepravilna uporaba lahko povzroči resne poškodbe, požar ali smrt.

  • Litijeve baterije lahko eksplodirajo v prisotnosti vira vžiga. Ne uporabljajte izdelka v prisotnosti odprtega ognja.
  • Ne postavljajte te enote, ki jo napaja litijeva baterija, v ogenj ali je ne izpostavljajte vročini.
  • Ne izpostavljajte te enote, ki jo napaja litijeva baterija, močnim udarcem ali sunkom. Baterija v tej enoti vsebuje varnostne in zaščitne naprave, ki lahko, če so poškodovane, povzročijo, da baterija proizvaja toploto, poči ali se vname.
  • Ne izpostavljajte te enote, ki jo napaja litijeva baterija, vodi ali slani vodi in ne dovolite, da bi se baterija zmočila.
  • Izogibajte se shranjevanju te enote, ki jo napaja litijeva baterija, v kleti, kopalnici ali drugih prostorih hiše, ki so ali lahko postanejo mokri ali vlažni ali kjer se lahko nabira vlaga.
  • Ne puščajte te enote, ki jo napaja litijeva baterija, na neposredni sončni svetlobi ali je ne uporabljajte ali shranjujte v avtomobilih v vročem vremenu. To lahko povzroči, da baterija proizvaja toploto, poči ali se vname. Uporaba baterije na ta način lahko povzroči tudi izgubo učinkovitosti in skrajšano življenjsko dobo.
  • Nikoli ne polnite te enote v bližini vročine ali vnetljivih predmetov.
  • NIKOLI NE POLIVAJTE VODE NA GOREČO LITIJEVO BATERIJO! Če se litijeva baterija vname, bo gorela še bolj silovito, če pride v stik z vodo ali celo vlago v zraku. Uporabiti je treba gasilni aparat.

Polnjenje in zmogljivost baterije
Ta enota je dostavljena delno napolnjena – pred prvo uporabo jo morate popolnoma napolniti. Ko litijeve baterije shranjujete pri sobni temperaturi s polno napolnjenostjo, se bodo začele prazniti od trenutka, ko so bile izdelane, tudi če niso bile uporabljene. Globoke razelektritve tudi zmanjšajo njihovo zmogljivost. Življenjsko dobo baterije lahko podaljšate z naslednjim:

  • Pred shranjevanjem napolnite baterijo do polne zmogljivosti.
  • Shranjujte to enoto pri temperaturah med 5 °C in 20 °C (41 °F in 68 °F).
  • Nikoli ne izpraznite baterije do konca.
  • Polnite po vsaki uporabi.
  • Vedno polnite vsaj enkrat na 3–6 mesecev, če je ne uporabljate pogosto, da preprečite prekomerno praznjenje.

Prevoz litijevih baterij

  • Preden prevažate enoto, ki vsebuje litijevo baterijo, vedno preverite vse veljavne lokalne, nacionalne in mednarodne predpise.
  • Prevoz baterije ob koncu življenjske dobe, poškodovane ali odpoklicane baterije je lahko v nekaterih primerih posebej omejen ali prepovedan.

POSEBNA VARNOSTNA NAVODILA ZA ZAGANJALNIKE

Nevarnost razpočenja
Ne uporabljajte enote za polnjenje suhih baterij, ki se običajno uporabljajo v gospodinjskih aparatih. Te baterije lahko počijo in povzročijo telesne poškodbe in materialno škodo. Uporabljajte enoto samo za polnjenje/pospeševanje svinčeve baterije. Ni namenjena za napajanje nizkonapetostnega električnega sistema, razen v aplikaciji zagonskega motorja.

  • Uporaba nastavka, ki ga proizvajalec ni priložil, priporočil ali prodal posebej za uporabo s to enoto, lahko povzroči nevarnost električnega udara in telesnih poškodb.


Nevarnost eksplozivnih plinov

  • Delo v bližini svinčeve baterije je nevarno. Baterije med normalnim delovanjem proizvajajo eksplozivne pline. Zato je izjemno pomembno, da pred vsako uporabo zaganjalnika preberete ta priročnik in natančno upoštevate navodila.
  • Za zmanjšanje tveganja eksplozije baterije upoštevajte ta navodila in navodila, ki jih je objavil proizvajalec baterije in proizvajalec katere koli opreme, ki jo nameravate uporabljati v bližini baterije. Preglejte opozorilne oznake na teh izdelkih in na motorju.


Za zmanjšanje tveganja poškodb ali materialne škode:

  • NIKOLI NE POSKUŠAJTE ZAGNATI ALI NAPOLNITI ZMRZNJENE BATERIJE.
  • NIKOLI ne priključite tega izdelka na vozilo s pozitivno ozemljitvijo.
  • Ne uporabljajte enote s poškodovanim kablom ali vtičem; ali če je enota prejela oster udarec, padla ali je bila kako drugače poškodovana. Ne razstavljajte enote; vrnite jo proizvajalcu, ko je potrebno servisiranje ali popravilo. Odpiranje enote lahko povzroči nevarnost električnega udara ali požara in razveljavi garancijo.
  • Prepričajte se, da je kabel nameščen tako, da se nanj ne bo stopilo, da se ob njem ne bo spotaknilo ali da ne bo kako drugače izpostavljen poškodbam ali obremenitvam.
  • Ne puščajte enote brez nadzora med uporabo.
  • Pri odklopu USB-polnilnega kabla povlecite za vtič in ne za kabel.
  • Vozila, ki imajo vgrajene računalniške sisteme, se lahko poškodujejo, če se akumulator vozila zažene. Pred zagonom preberite priročnik za uporabo vozila, da potrdite, da je zunanja pomoč pri zagonu primerna.
  • Ta sistem je zasnovan za uporabo samo na vozilih z 12-voltnim DC svinčevim akumulatorskim sistemom. Ne priključujte na 6-voltni ali 24-voltni akumulatorski sistem.
  • Prekomerno vrtenje motorja lahko poškoduje zagonski motor vozila. Če motorja ne morete zagnati po priporočenem številu poskusov, prekinite postopek zagona in poiščite druge težave, ki jih je treba odpraviti.
  • Ne uporabljajte tega ojačevalnika baterije na plovilu. Ni primeren za pomorske aplikacije.
  • Za zmanjšanje tveganja požara se prepričajte, da je 12-voltna vtičnica brez ostankov in da se adapter tesno prilega v vtičnico.
  • Nikoli ne dovolite, da bi akumulatorska kislina prišla v stik s to enoto.
  • Ne uporabljajte te enote v zaprtem prostoru ali kakor koli omejujte prezračevanje.

NAVODILA ZA 12V DC/USB POLNILNI ADAPTER

Da bi se izognili tveganju materialne škode:

  • 12-voltni DC polnilni adapter je treba priključiti samo na baterije z nominalno izhodno napetostjo 12 voltov. Enota ne bo delovala iz 6-voltne baterije in bo trajno poškodovana, če jo priključite na 24-voltno baterijo.
  • Vedno priključite 12-voltni DC/USB polnilni adapter na 12-voltni DC vir napajanja, preden vanj priključite naprave.

NAVODILA ZA USB-VRATA

Nekatera gospodinjska elektronika, ki se napaja prek USB-ja, ne bo delovala z USB-vrati, ki so priložena tej enoti in njenim polnilnim adapterjem. Preverite priročnik ustreznih elektronskih naprav (vključno s telefoni, tabličnimi računalniki itd.), da potrdite, da jih je mogoče uporabljati z enim od teh USB-vrat in katera USB-vrata uporabiti (tip A ali tip C).

  • USB-vrata ne podpirajo podatkovne komunikacije. Zagotavljajo samo napajanje zunanje naprave, ki se napaja prek USB-ja, kot sledi:
    • Največ 5 V DC/3,1 A z uporabo USB-vrat tipa A in tipa C na enoti;
    • 5 V DC/2 A z uporabo USB-vrat na AC/USB ali DC/USB polnilnih adapterjih).
      Prepričajte se, da nazivna vrednost opreme, priključene v USB-vrata, ne presega navedene amperaže.
  • Vedno priključite ustrezen polnilni adapter na 120 V AC ali 12 V DC vir napajanja, preden priključite naprave vanj.
  • Ne priključujte USB-razdelilnikov, ki omogočajo priključitev več osebnih elektronskih naprav na katera koli USB-vrata na polnilnih adapterjih.
  • Ne vstavljajte tujkov v katera koli USB-vrata.

PRVA POMOČ

  • Pri delu s svinčevimi baterijami se vedno prepričajte, da je na voljo takojšnja pomoč v primeru nesreče ali nujnega primera.
  • Pri uporabi tega izdelka vedno nosite zaščitna očala: stik z akumulatorsko kislino lahko povzroči slepoto in/ali hude opekline. Seznanite se s postopki prve pomoči v primeru nenamernega stika z akumulatorsko kislino.
  • V bližini imejte veliko sveže vode in mila, če akumulatorska kislina pride v stik s kožo.
  • Pri delu s svinčevo baterijo odstranite osebne kovinske predmete, kot so prstani, zapestnice, ogrlice in ure. Svinčeva baterija lahko proizvede tok kratkega stika, ki je dovolj visok, da privari prstan ali podoben kovinski predmet na kožo, kar povzroči hudo opeklino.
  • Izogibajte se lopaticam ventilatorja, jermenom, škripcem in drugim delom, ki lahko povzročijo telesne poškodbe.
  • Bodite še posebej previdni, da ne spustite kovinskega orodja na baterijo. Lahko povzroči iskrenje ali kratek stik baterije ali drugega električnega dela, kar lahko povzroči eksplozijo.
  • Nikoli ne kadite ali dovolite iskre ali plamena v bližini akumulatorja vozila, motorja ali polnilnika baterij.

KOŽA: Če akumulatorska kislina pride v stik s kožo ali oblačili, takoj sperite z milom in vodo vsaj 10 minut. Če se pojavi rdečina, bolečina ali draženje, takoj poiščite zdravniško pomoč.
OČI: Če akumulatorska kislina pride v stik z očmi, takoj izpirajte oči najmanj 15 minut in takoj poiščite zdravniško pomoč.

SHRANITE TA NAVODILA


Za zmanjšanje tveganja poškodb: Upoštevajte ta navodila in navodila, ki jih je objavil proizvajalec baterije in proizvajalec katere koli opreme, ki jo nameravate uporabljati s to enoto. Preglejte opozorilne oznake na teh izdelkih in na motorju.

Uvoznik: Baccus Global LLC,
Baccus Global LLC, 621 NW 53rd St., Suite 450, Boca Raton, FL 33487
www.Baccusglobal.com
1-877-571-2391

© 2020 Baccus Global LLC
Boca Raton, FL 33487 (877) 571-2391

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Vector SS6LV - Navodila za uporabo litijevega zaganjalnika in USB napajalnika

Razpoložljivi jeziki

Kazalo vsebine
