Bang & Olufsen BeoLab 10 - Priručnik za zvučnike
Uvod
OPASNOST OD STRUJNOG UDARA
NE OTVARATI
Da biste smanjili rizik od strujnog udara, ne uklanjajte poklopac (ili stražnju stranu). Unutra nema dijelova koje korisnik može servisirati. Servisiranje prepustite kvalificiranom servisnom osoblju.
Da biste smanjili rizik od požara ili strujnog udara, ne izlažite ovaj uređaj kiši ili vlazi. Ne izlažite ovu opremu kapanju ili prskanju i osigurajte da se na opremu ne stavljaju predmeti napunjeni tekućinama, poput vaza.
Da biste potpuno isključili ovu opremu iz AC napajanja, isključite utikač iz zidne utičnice. Uređaj za isključivanje mora ostati lako dostupan.
Bljesak munje sa simbolom strelice unutar jednakostraničnog trokuta namijenjen je upozorenju korisnika na prisutnost neizoliranog "opasnog napona" unutar kućišta proizvoda koji može biti dovoljne veličine da predstavlja rizik od strujnog udara za osobe.
Uskličnik unutar jednakostraničnog trokuta namijenjen je upozorenju korisnika na prisutnost važnih uputa za rad i održavanje (servisiranje) u literaturi koja prati proizvod.
- Provjerite je li zvučnik postavljen i spojen u skladu s uputama u ovom Vodiču. Kako biste spriječili ozljede, koristite samo stalke i zidne nosače koje je odobrio Bang & Olufsen!
- Zvučnik se može potpuno isključiti samo isključivanjem iz zidne utičnice.
- Ne pokušavajte otvoriti zvučnik. Prepustite takve radnje kvalificiranom servisnom osoblju!
- Zvučnik je dizajniran za unutarnju upotrebu samo u suhim, kućnim okruženjima i za upotrebu u temperaturnom rasponu od 10–40º C (50–105º F).
- Ne stavljajte nikakve predmete na zvučnik.
- Ne podižite zvučnik hvatajući akustičnu leću.
- Dugotrajno slušanje pri visokim razinama glasnoće može uzrokovati oštećenje sluha!
Svakodnevna upotreba
Kada završite s postavljanjem zvučnika kako je opisano na sljedećim stranicama, spojite cijeli sustav na električnu mrežu.
Zaštita zvučnika
Zvučnik je opremljen sustavom toplinske zaštite koji sprječava oštećenja od pregrijavanja. Ako se dogodi pogreška – ili se zvučničke jedinice pregriju – sustav automatski prebacuje zvučnik u stanje pripravnosti (standby).
Da biste vratili zvuk:
- Isključite zvučnik iz električne mreže.
- Ostavite sustavu vremena da se resetira ili ohladi (otprilike 3–5 minuta).
- Ponovno spojite zvučnik na električnu mrežu.
Ako se problem nastavi, obratite se svom Bang & Olufsen prodavaču.
Čišćenje zvučnika
Očistite prašnjave površine suhom, mekom krpom. Ako je potrebno, uklonite mrlje od masnoće ili tvrdokornu prljavštinu krpom koja ne ostavlja dlačice, čvrsto iscijeđenom, umočenom u otopinu vode koja sadrži samo nekoliko kapi blagog deterdženta, poput tekućine za pranje posuđa.
Nikada nemojte koristiti usisavač za čišćenje izložene membrane zvučnika u akustičnoj leći. Međutim, prednju tkaninu zvučnika možete očistiti usisavačem s mekim nastavkom za četku, postavljenim na najnižu razinu.
Nikada nemojte koristiti alkohol ili druga otapala za čišćenje bilo kojeg dijela zvučnika!
Uključivanje i isključivanje
Kada uključite svoj Bang & Olufsen sustav, zvučnik se uključuje istovremeno, a kada ponovno isključite sustav, zvučnik se također prebacuje u stanje pripravnosti (standby).
Ne dirajte izloženu membranu zvučnika u akustičnoj leći!

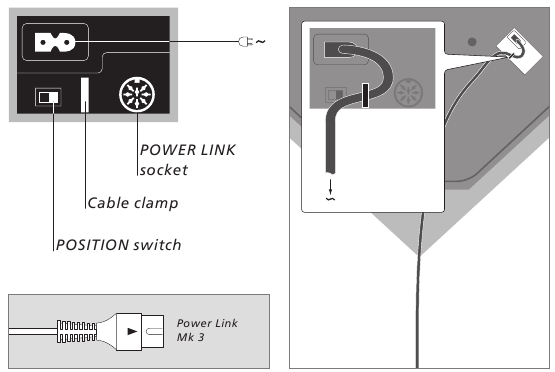

Postavljanje zvučnika – kabelske veze
Ploča s utičnicama zvučnika nalazi se na stražnjoj strani. Umetnite kabele i postavite prekidač POSITION prije nego što pričvrstite zvučnik na zidni nosač.
Za informacije o utičnicama na Bang & Olufsen sustavu, pogledajte Vodiče priložene uz proizvod.
Prije nego što uspostavite bilo kakve veze, isključite svoj Bang & Olufsen sustav iz električne mreže!
POWER LINK utičnica: Koristite ovu utičnicu za spajanje zvučnika na jednu od Power Link utičnica na Bang & Olufsen sustavu.
Napomena: Nemojte koristiti Power Link kabel starijeg tipa, jer će to uzrokovati buku i stoga neće dati optimalnu kvalitetu zvuka! Novi tip ima trokutastu oznaku na utikaču.
Stezaljka za kabel: Iz sigurnosnih razloga, kabel za napajanje iz zidne utičnice mora biti pričvršćen za zvučnik. Da biste to učinili, povucite kabel iza stezaljke za kabel.
Kabel za napajanje: Isporučeni kabel za napajanje i utikač posebno su dizajnirani za proizvod. Ako promijenite utikač ili oštetite kabel za napajanje, morate kupiti drugi od svog Bang & Olufsen prodavača!
Prekidač POSITION
Prekidač POSITION nalazi se na ploči s utičnicama zvučnika.
Kada je zvučnik postavljen u kut ili blizu zida, razina basa se pojačava u usporedbi s razinom basa zvučnika postavljenog u slobodnijem položaju.
Da biste uklonili ovo pretjerano pojačanje basa, upotrijebite prekidač POSITION kako biste osigurali da razina basa odgovara položaju zvučnika. Odgovarajuća postavka prekidača ovisi o udaljenosti od zvučnika do zidova i kutova prostorije.
Prekidač ima dvije postavke
W – Položaj na zidu (Wall position)
Ovo je tvornička postavka. Koristite ovu postavku kada je zvučnik postavljen tako da je prednja strana udaljena manje od 50 cm (20") od stražnjeg zida, na primjer kada je zvučnik montiran na zidni nosač kako je objašnjeno u ovom Vodiču.
F – Samostojeći položaj (Free-standing position) Ova postavka je za buduću upotrebu. Koristit će se ako je zvučnik postavljen tako da je prednja strana udaljena više od 50 cm (20") od stražnjeg zida.
Acoustic Lens Technology – proizvedeno pod licencom Sausalito Audio Works.

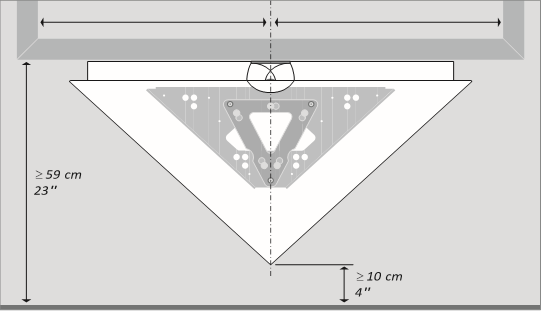

Postavljanje zvučnika – zidni nosač
Zidni nosač mora biti pričvršćen na zid tako da je zvučnik postavljen u središnji položaj neposredno ispod zaslona televizora.
Preporučujemo da postavite zaslon televizora tako da zvučnik bude najmanje 10 cm (4") iznad poda.
O vijcima, podloškama i zidnim sidrima
Koristite ispravnu veličinu i vrstu vijaka, podloški i zidnih sidara – uzimajući u obzir konstrukciju i stanje zida.
Koristite najmanje četiri vijka – dva sa svake strane zidnog nosača. Ispod svake glave vijka koristite podlošku odgovarajuće veličine s minimalnom debljinom od 1,6 mm (0,07"). Svaki vijak i podloška moraju imati minimalnu nosivost od 16 kg (35 lbs).
Dodatna obavijest o laganim pregradnim zidovima
Ako namjeravate objesiti zvučnik na gipsani zid (također poznat kao suhozid ili zidna ploča), zidni nosač mora biti pričvršćen na okomiti stup! Montaža je procijenjena za upotrebu na površini suhozida.
Koristite jedan vijak s okruglom glavom (ø 6 mm – 0,23"), koji prodire kroz gips i uvija se najmanje 25 mm (1") u okomiti stup. Nadalje, koristite tri dodatna vijka tipa namijenjena za gipsane zidove.

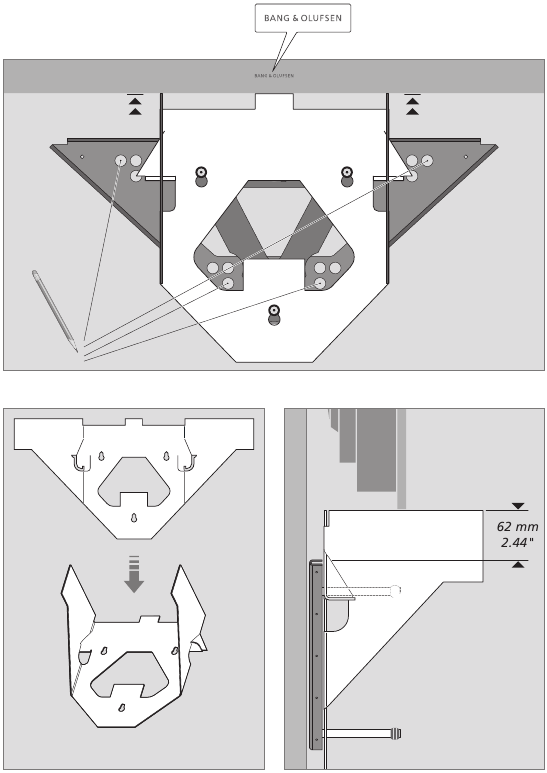

Pričvršćivanje zidnog nosača
Kartonski 'alat': 'Alat' se koristi kao pomoć pri pozicioniranju zidnog nosača na ispravnoj udaljenosti od donjeg ruba zaslona televizora.
- Preklopite kartonski 'alat' kao što je prikazano i pričvrstite ga na zidni nosač.
- Držite zidni nosač uza zid – centrirano ispod zaslona televizora. Provjerite dodiruje li 'alat' rub zaslona.
- Označite na zidu gdje izbušiti rupe.
- Izbušite rupe u zidu i umetnite odgovarajuća zidna sidra.
- Pričvrstite zidni nosač na zid pomoću vijaka i podloški odgovarajuće veličine i vrste.
Rupe u zidnom nosaču omogućuju određeno podešavanje. Provjerite je li zidni nosač u ispravnom položaju – vodoravan i centriran na ispravnoj udaljenosti od ruba zaslona. Zatim potpuno zategnite sve vijke.
>> Postavljanje zvučnika – zidni nosač

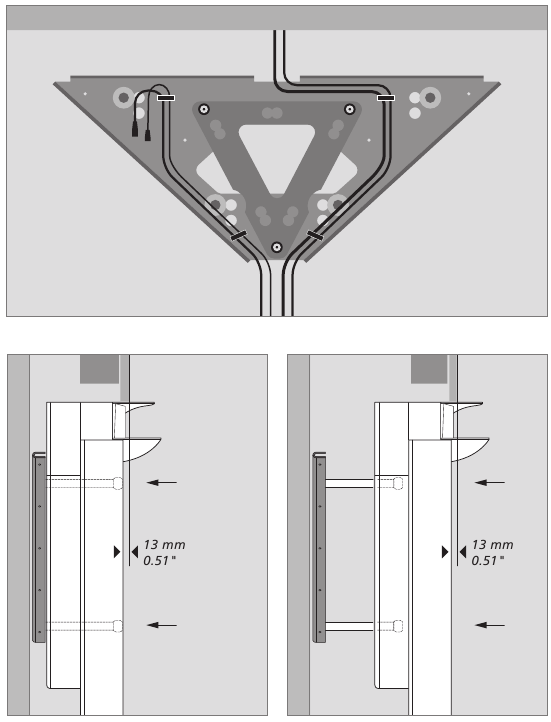

Pričvršćivanje zvučnika
Položaj zvučnika: Zidni nosač omogućuje podešavanje položaja prednje strane zvučnika naprijed-natrag za upotrebu s različitim veličinama zaslona televizora. Iz sigurnosnih razloga, važno je da zaključate zvučnik na zidni nosač!
Pričvrstite kabele zaslona televizora i zvučnika na zidni nosač prije nego što pričvrstite zvučnik. Koristite priložene male stezaljke za kabele.
- Spojite kabele na zvučnik i objesite ga na zidni nosač umetanjem tri podupirača u odgovarajuće rupe u kućištu zvučnika.
- Podesite položaj zvučnika na zidnom nosaču. Ispravan položaj se postiže kada prednja strana kućišta zvučnika padne 13 mm (0,51") 'iza' prednje strane zaslona televizora.
- Zategnite vijke na kraju sva tri podupirača – kako biste zaključali položaj zvučnika na zidnom nosaču.

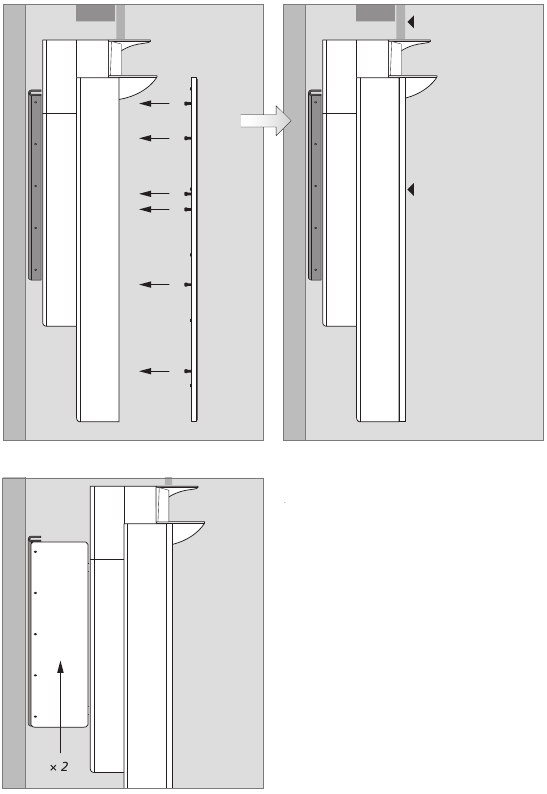

Pričvršćivanje prednje ploče zvučnika
- Umetnite sve male klinove na stražnjoj strani ploče u odgovarajuće rupe u kućištu zvučnika.
- Provjerite jesu li svi klinovi čvrsto smješteni u rupe.
Kada završite, prednja ploča zvučnika mora biti poravnata s prednjom stranom zaslona televizora. Ako se čini da nije tako, ponovno uklonite prednju ploču zvučnika i podesite položaj zvučnika naprijed-natrag.
Da biste uklonili prednju ploču, na primjer radi čišćenja, samo odvojite male klinove od kućišta zvučnika.
Pokrovne ploče: Ako je vaš zvučnik postavljen ispod zaslona od 65 inča, pričvrstite dvije pokrovne ploče na zidni nosač – jednu sa svake strane nosača.
Otpadna električna i elektronička oprema (WEEE) – Zaštita okoliša
Električna i elektronička oprema, dijelovi i baterije označeni ovim simbolom ne smiju se odlagati s uobičajenim kućnim otpadom; sva električna i elektronička oprema, dijelovi i baterije moraju se prikupljati i odlagati odvojeno. Kada odlažete električnu i elektroničku opremu i baterije korištenjem sustava prikupljanja dostupnih u vašoj zemlji, štitite okoliš, ljudsko zdravlje i doprinosite razboritoj i racionalnoj upotrebi prirodnih resursa. Prikupljanje električne i elektroničke opreme, baterija i otpada sprječava potencijalno onečišćenje prirode opasnim tvarima koje mogu biti prisutne u električnim i elektroničkim proizvodima i opremi. Vaš Bang & Olufsen prodavač savjetovat će vas o ispravnom načinu odlaganja u vašoj zemlji.
Ako je proizvod premalen da bi bio označen simbolom, pojavit će se u Korisničkom priručniku, na jamstvenom listu ili na pakiranju.
