Shimano TL-BT03 - Légtelenítő készlet műszaki szervizkönyve

Tartalom

1 A készlet tartalma
2 Telepítés
3 Kézikönyv letöltése
4 Más nyelveken

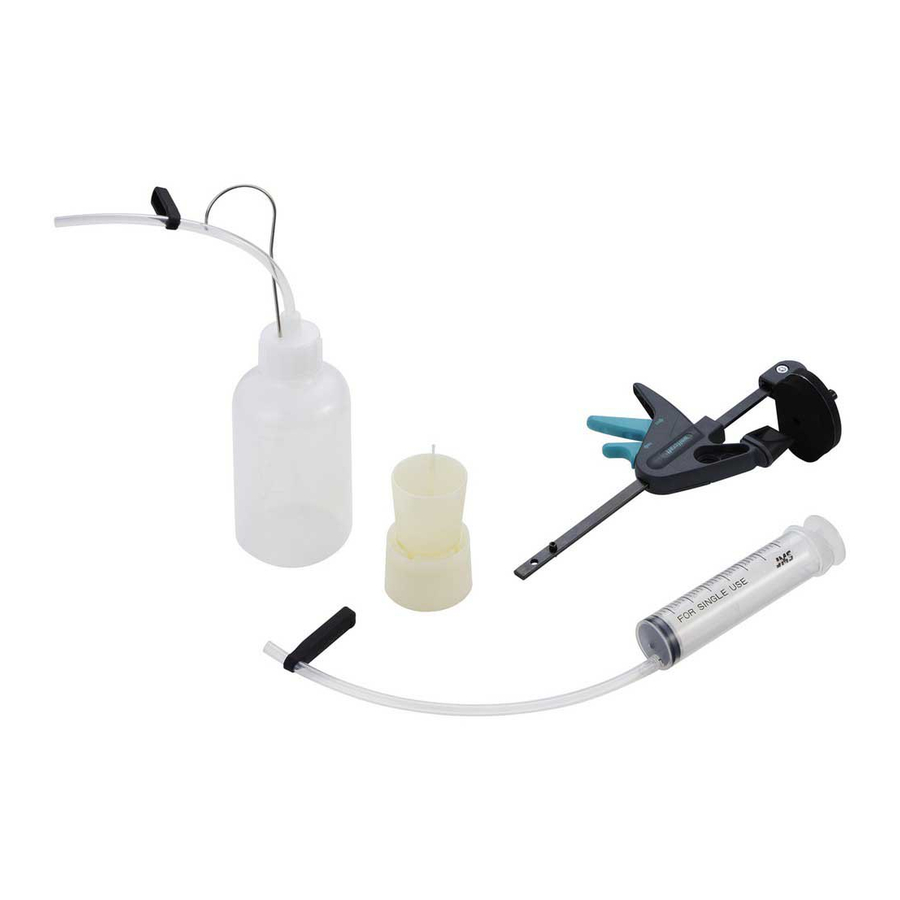

A készlet tartalma

Telepítés

Szerelje fel a csőtartót az ábrán látható módon.

Győződjön meg arról, hogy a telepítési irány helyes.

Csőtartó telepítési iránya

Típus, ahol a légtelenítő csavar nyitva van (olajtölcsér használatával)
Feltétlenül olvassa el az "Ásványolaj hozzáadása és levegő eltávolítása" című szervizelési útmutatót ezekkel a szervizelési utasításokkal együtt.

Típus, ahol a tartályfedél nyitva van

Ha a légtelenítő távtartó (sárga) még mindig a féknyergekhez van rögzítve, helyezze a kerékpárt egy kerékpártartóba vagy hasonlóba az ábrán látható módon

< BL típus >

Állítsa be úgy, hogy a fékkar párhuzamos legyen a talajjal, majd távolítsa el a tartályfedelet.
< ST típus >

Fordítsa el a kar egységet úgy, hogy a tartály teteje párhuzamos legyen a talajjal, majd távolítsa el a tartályfedelet.

Megjegyzés: Újraszereléskor állítsa be a membránt úgy, hogy az ugyanabban a szögben legyen, mint a tartály alapja.

Fedje le a tartályt a légtelenítő eszközzel, amelyhez az olajtölcsér van rögzítve, majd rögzítse a bilinccsel az ábrán látható módon.

Megjegyzés:
Ügyeljen arra, hogy ne húzza túl az olajtölcsért a rögzítéskor.
< Légtelenítő csonkos féknyereg esetén >
Helyezzen be egy 7 mm-es dugókulcsot, töltse fel a fecskendőt olajjal, majd csatlakoztasson egy csövet a légtelenítő csonkhoz. Rögzítse a légtelenítő csonkot és a csövet egy csőtartóval, majd lazítsa meg a légtelenítő csonkot 1/8 fordulattal, hogy kinyissa. Nyomja meg a fecskendő dugattyúját az olaj hozzáadásához. Az olaj elkezd kifolyni az olajtölcsérből. Folytassa az olaj hozzáadását, amíg már nincsenek légbuborékok az olajban, amely kifolyik.

Csőtartó telepítési iránya

< Légtelenítő csavaros féknyereg esetén >
Töltse fel a fecskendőt elegendő olajjal.
Miután rögzítette a karmantyút a cső végére, csatlakoztassa a csövet a légtelenítő csavarhoz.
Rögzítse a csövet a csőtartóval, hogy ne váljon le.
Lazítsa meg a légtelenítő csavart 1/8 fordulattal, hogy kinyissa.
Nyomja meg a fecskendő dugattyúját az olaj hozzáadásához. Az olaj ekkor elkezd kifolyni az olajtölcsérből. Folytassa az olaj hozzáadását, amíg már nincsenek légbuborékok az olajban, amely kifolyik.

Ha már nincsenek légbuborékok az olajban, ideiglenesen zárja le a légtelenítő csonkot, és távolítsa el a fecskendőt.

Ne nyomja és engedje fel folyamatosan a kart ezen a ponton.
Ha ezt nem tartják be, légbuborékok maradhatnak a féknyeregben lévő olajban, és hosszabb ideig tart a levegő eltávolítása. (Ha a kart folyamatosan nyomják és engedik fel, engedje le az összes olajat, majd adjon hozzá újra olajat.)

Helyezzen be egy 7 mm-es dugókulcsot, majd rögzítse a csövet a palackkal a légtelenítő csonkhoz az ábrán látható módon.
Rögzítse a légtelenítő csonkot és a csövet egy csőtartóval, majd lazítsa meg a légtelenítő csonkot. Egy kis idő elteltével az olaj és a levegő természetesen áramlik a légtelenítő csonkból a csőbe. Ily módon könnyen eltávolítható a fékrendszerben maradt levegő nagy része. Segíthet, ha óvatosan megrázza a tömlőt, vagy óvatosan megkopogtatja a tartályt vagy a féknyerget egy csavarhúzóval, vagy ebben az időben megváltoztatja a féknyereg helyzetét.
A folyadékszint a tölcsérben ekkor csökken, ezért tartsa feltöltve a tölcsért olajjal, hogy fenntartsa a folyadékszintet, hogy ne szívjon be levegőt (ne kerüljön levegő a belsejébe).
Ha a légbuborékok már nem jönnek ki a légtelenítő csonkból, ideiglenesen húzza meg a légtelenítő csonkot.
A fékkar lenyomva tartásával nyissa ki és zárja le a légtelenítő csonkot gyors egymásutánban (alkalmanként körülbelül 0,5 másodpercig), hogy kiengedje a féknyergekben lévő légbuborékokat. Ismételje meg ezt az eljárást körülbelül 2-3 alkalommal. Ezután húzza meg újra a légtelenítő csonkot.

Meghúzási nyomaték:
4 - 6 N·m {35 - 52 in. lbs.}
Ha a fékkart ezután működtetik, a rendszerben lévő légbuborékok a nyíláson keresztül felszállnak az olajtölcsérbe. Ha a buborékok már nem jelennek meg, nyomja le a fékkart, ameddig csak lehet. A normál állapot az, hogy a kar ezen a ponton merev.
Dugja be az olajtölcsért az olajdugóval úgy, hogy az O-gyűrűvel ellátott oldal lefelé nézzen.
Távolítsa el a légtelenítő eszközt az ábrán látható módon, töltse fel a tartályt olajjal, majd helyezze vissza a tartályfedelet. Töltse fel a tartályt túlcsordulásig olajjal a fedél cseréjekor, hogy ne maradjanak légbuborékok a tartályban. Ezenkívül ügyeljen arra, hogy ne kerüljön olaj olyan alkatrészekre, mint a rotor és a fékbetétek.

Meghúzási nyomaték:
0.3 - 0.5 N·m {2.7 - 4.3 in. lbs.}
Törölje le a kifolyt olajat.
