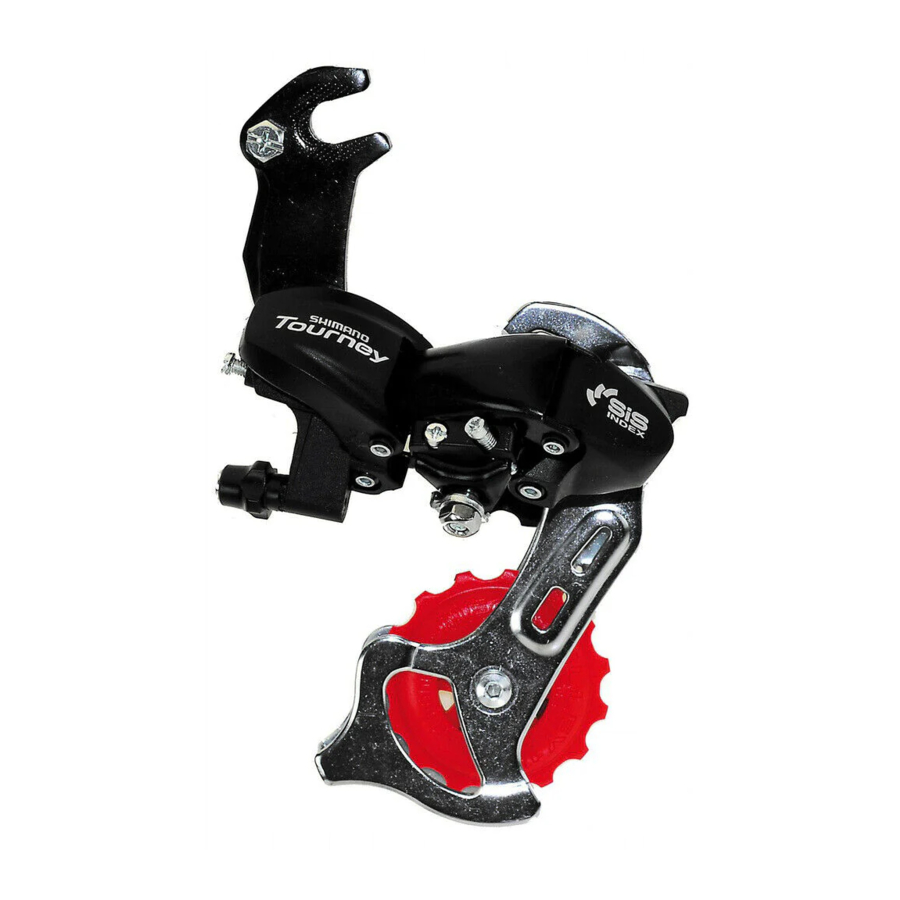

Shimano RD-TX70, RD-TX50, RD-TX30 - Hátsó váltó kézikönyv

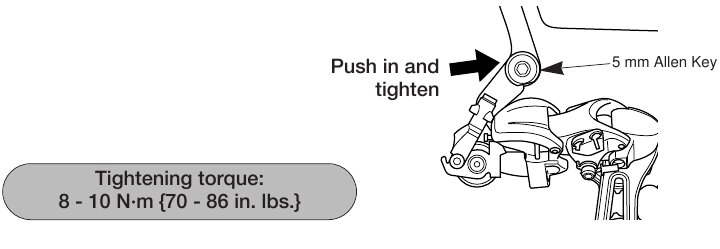

A hátsó váltó felszerelése

Lánchossz

Adj hozzá 2 szemet (a lánc a legnagyobb lánckeréken és a legnagyobb lánctányéron legyen)

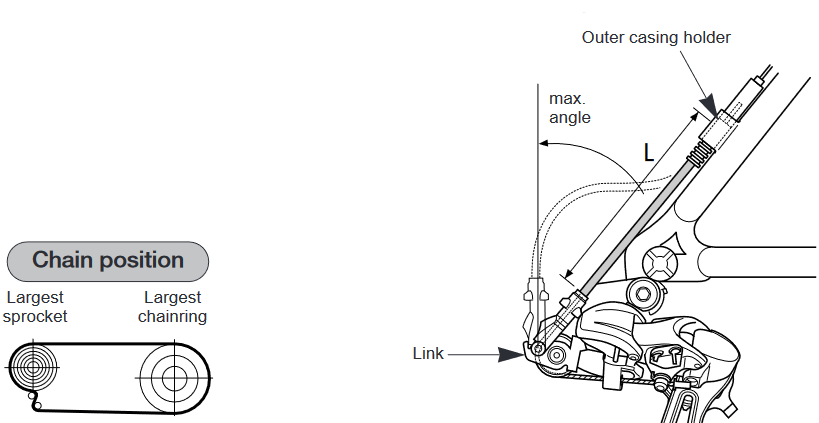

Kábel rögzítése és lökethossz beállítása

Helyezze el a külső burkolatot úgy, hogy ne érjen a kosárhoz és a sárvédőhöz, különben probléma lehet a váltó teljesítményével.

Állítsa be a külső burkolatot (RD-TX70/RD-TX50) úgy, hogy a hossza a következő legyen.

• Ha a burkolatot felfelé vezeti:
  (A láncnak a legnagyobb lánctányéron és a legnagyobb lánckeréken kell lennie.)
  Adjon hozzá 10 mm-t a külső burkolat hosszához attól a végétől, amelyik a külső burkolat tartójába van illesztve, addig a végéig, amelyik a láncszembe van illesztve.

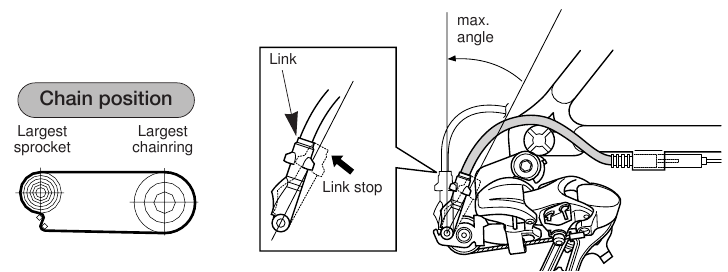

• Ha a burkolatot lefelé vezeti:
  (A láncnak a legnagyobb lánctányéron és a legnagyobb lánckeréken kell lennie.)
  Állítsa be a külső burkolat hosszát úgy, hogy sima ívet írjon le, és a láncszem olyan helyzetben álljon meg, ahol kis rés van a láncszem és a láncmegállító között.

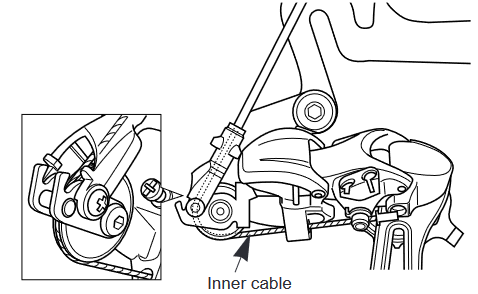

Csatlakoztassa a belső kábelt a váltóhoz az ábrán látható módon.

Ez a szervizutasítás elmagyarázza, hogyan kell használni és karbantartani az új kerékpáron használt Shimano kerékpár alkatrészeket.
A kerékpárral vagy más, a Shimano alkatrészekkel nem kapcsolatos kérdésekkel forduljon a vásárlás helyéhez vagy a kerékpár gyártójához.

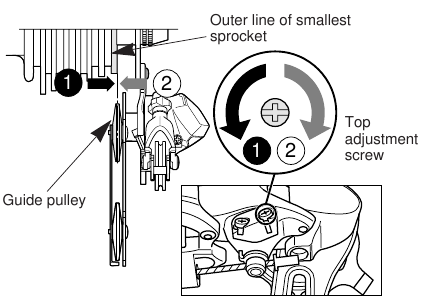

Felső beállítás

Forgassa el a felső beállító csavart úgy, hogy a vezetőgörgő a legkisebb lánckerék külső vonala alatt legyen, hátulról nézve.

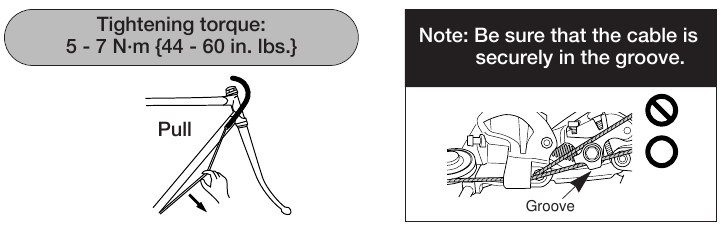

Kábel csatlakoztatása és rögzítése

Csatlakoztassa a kábelt a hátsó váltóhoz, és miután megszüntette a kábel kezdeti lazaságát, rögzítse újra a hátsó váltóhoz az ábrán látható módon. Rögzítse a kábelt úgy, hogy fogóval 5-10 kg erővel meghúzza.

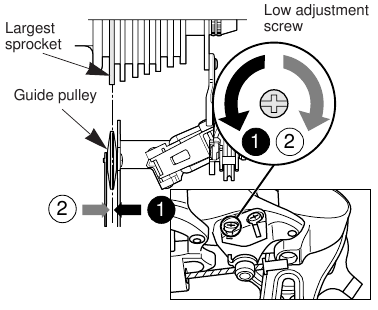

Alsó beállítás

Forgassa el az alsó beállító csavart úgy, hogy a vezetőgörgő közvetlenül a legnagyobb lánckerék alá kerüljön.

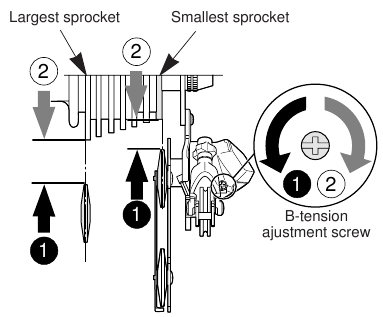

A B-feszesség állítócsavar használata

Szerelje fel a láncot a legkisebb lánctányérra és a legnagyobb lánckerékre, és forgassa hátrafelé a hajtókart. Ezután forgassa el a vezetőgörgőt úgy, hogy az a lehető legközelebb legyen a lánckerékhez, de ne érjen hozzá. Ezután állítsa a láncot a legkisebb lánckerékre, és ismételje meg a fentieket, hogy megbizonyosodjon arról, hogy a görgő nem ér hozzá a lánckerékhez.

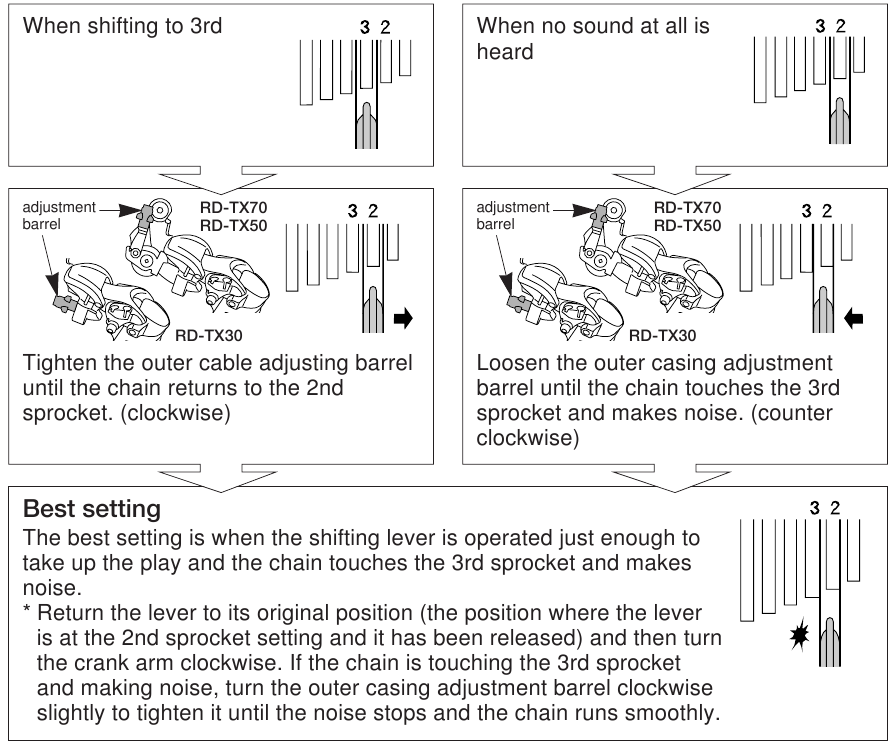

SIS beállítás

Működtesse néhányszor a váltókart, hogy a lánc a 2. lánckerékre kerüljön. Ezután, miközben éppen csak annyira nyomja meg a kart, hogy megszüntesse a kar holtjátékát, forgassa a hajtókart.

A legjobb SIS teljesítmény érdekében rendszeresen kenje meg az összes erőátviteli alkatrészt.
