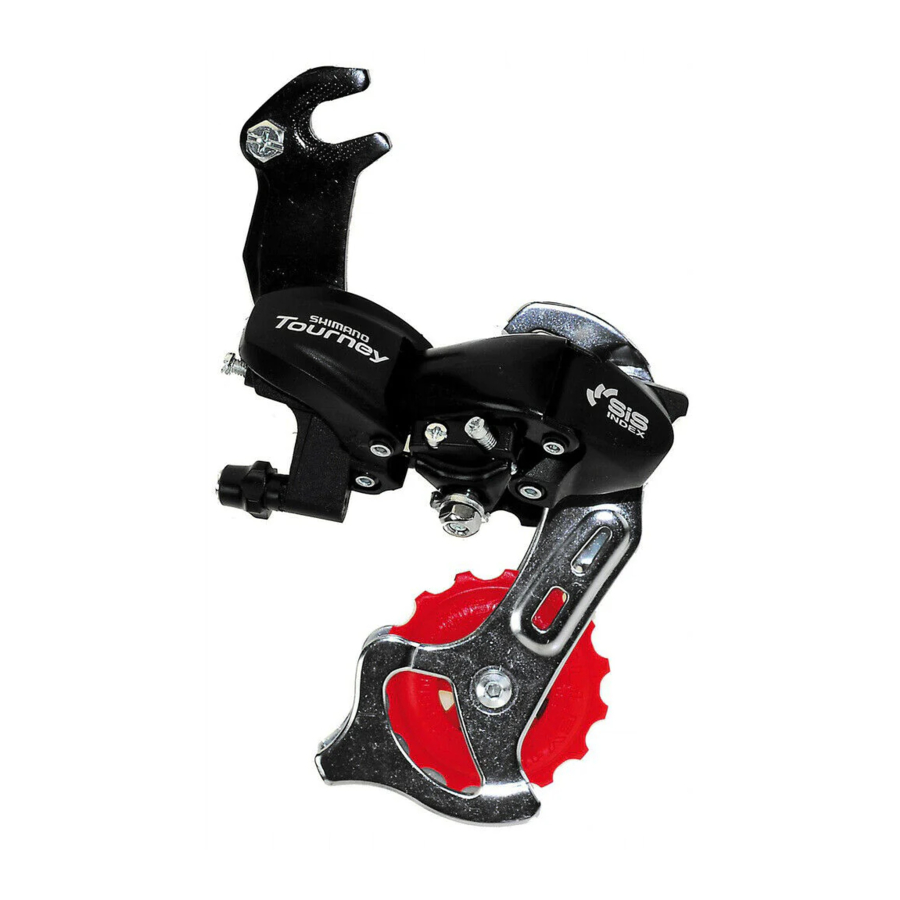

Shimano RD-TX70, RD-TX50, RD-TX30 - Mwongozo wa Kubadilisha Gia ya Nyuma

Yaliyomo

1 Ufungaji wa kibadilisha gia ya nyuma
2 Urefu wa mnyororo
3 Usimamishaji wa kebo na marekebisho ya kiharusi
4 Marekebisho ya SIS
5 Pakua mwongozo
6 Katika Lugha Nyingine

Ufungaji wa kibadilisha gia ya nyuma

Urefu wa mnyororo

Ongeza viungo 2 (huku mnyororo ukiwa kwenye sproketi kubwa zaidi na mnyororo mkubwa zaidi)

Usimamishaji wa kebo na marekebisho ya kiharusi

Weka kifuniko cha nje ili kisiguse kikapu na kinga ya matope, vinginevyo inaweza kusababisha shida na utendaji wa kibadilisha gia.

Weka kifuniko cha nje (RD-TX70/RD-TX50) ili urefu wake uwe kama ifuatavyo.

Ikiwa unaelekeza kifuniko kwenda juu:
(Mnyororo unapaswa kuwa kwenye mnyororo mkubwa zaidi na kwenye sproketi kubwa zaidi.)
Ongeza 10 mm kwa urefu wa kifuniko cha nje kutoka mwisho ambao umewekwa kwenye kishikilia kifuniko cha nje hadi mwisho ambao umewekwa kwenye kiungo.
Ikiwa unaelekeza kifuniko kwenda chini:
(Mnyororo unapaswa kuwa kwenye mnyororo mkubwa zaidi na kwenye sproketi kubwa zaidi.)
Weka urefu wa kifuniko cha nje ili ueleze arc laini, na ili kiungo kisimame katika nafasi ambapo kuna pengo ndogo kati ya kiungo na kituo cha kiungo.

Unganisha kebo ya ndani kwenye kibadilisha gia kama inavyoonyeshwa kwenye mchoro.

Maagizo haya ya huduma yanaelezea jinsi ya kutumia na kudumisha sehemu za baiskeli za Shimano ambazo zimetumika kwenye baiskeli yako mpya.
Kwa maswali yoyote kuhusu baiskeli yako au mambo mengine ambayo hayahusiani na sehemu za Shimano, tafadhali wasiliana na mahali pa ununuzi au mtengenezaji wa baiskeli.

Marekebisho ya juu

Zungusha skrubu ya marekebisho ya juu ili kurekebisha ili puli ya mwongozo iwe chini ya mstari wa nje wa sproketi ndogo zaidi unapoangalia kutoka nyuma.

Uunganisho na usimamishaji wa kebo

Unganisha kebo kwenye kibadilisha gia ya nyuma na, baada ya kuondoa ulegevu wa awali kwenye kebo, ambatisha tena kwenye kibadilisha gia ya nyuma kama inavyoonyeshwa kwenye mchoro. Salama kebo kwa kuivuta na koleo kwa nguvu ya kilo 5 - 10.

Marekebisho ya chini

Zungusha skrubu ya marekebisho ya chini ili puli ya mwongozo isogee hadi mahali moja kwa moja chini ya sproketi kubwa zaidi.

Jinsi ya kutumia skrubu ya marekebisho ya mvutano wa B

Weka mnyororo kwenye mnyororo mdogo zaidi na sproketi kubwa zaidi, na ugeuze mkono wa crank nyuma. Kisha zungusha ili kurekebisha puli ya mwongozo karibu iwezekanavyo na sproketi lakini sio karibu sana hivi kwamba inagusa. Ifuatayo, weka mnyororo kwenye sproketi ndogo zaidi na urudia hapo juu ili kuhakikisha kuwa puli haigusi sproketi.

Marekebisho ya SIS

Tumia lever ya kuhama mara kadhaa ili kuhamisha mnyororo kwenye sproketi ya 2. Kisha, huku ukibonyeza lever ya kutosha tu kuchukua uchezaji kwenye lever, zungusha mkono wa crank.
