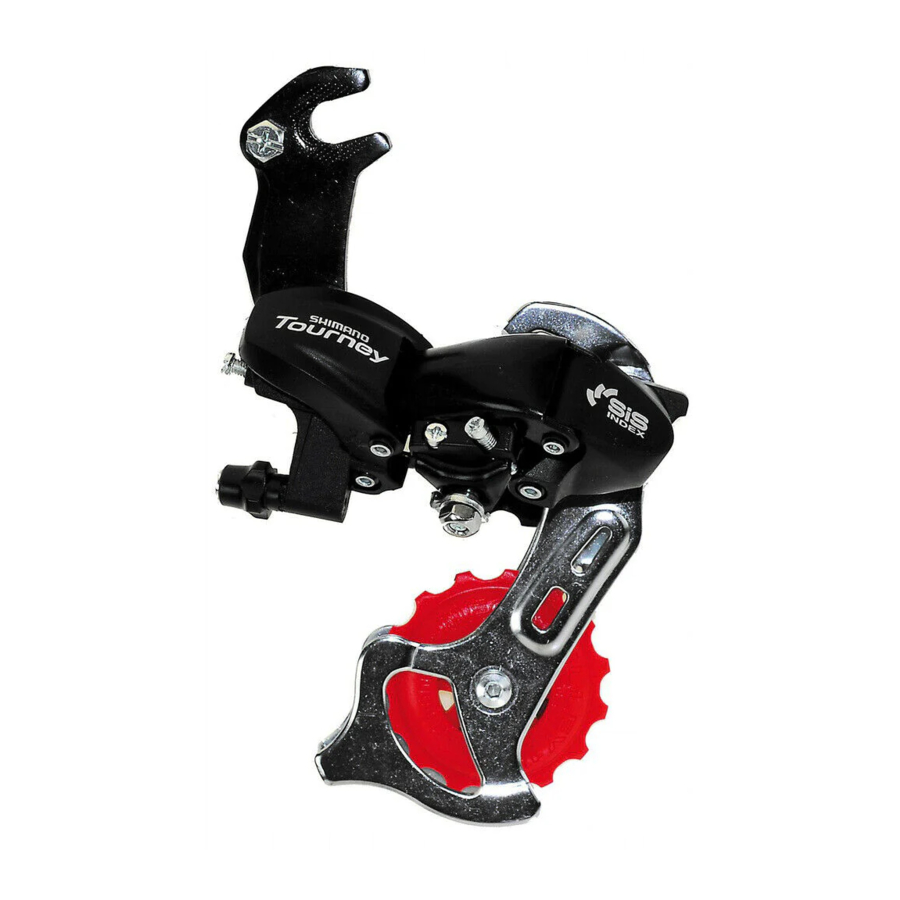

Shimano RD-TX70, RD-TX50, RD-TX30 - Manuál prehadzovačky

Inštalácia prehadzovačky

Dĺžka reťaze

Pridajte 2 články (s reťazou na najväčšom pastorku a najväčšom prevodníku)

Upevnenie lanka a nastavenie zdvihu

Umiestnite vonkajší obal tak, aby sa nedotýkal košíka a blatníka, inak to môže spôsobiť problém s výkonom prehadzovačky.

Nastavte vonkajší obal (RD-TX70/RD-TX50) tak, aby jeho dĺžka bola nasledovná.

• Ak vediete obal smerom nahor:
  (Reťaz by mala byť na najväčšom prevodníku a na najväčšom pastorku.)
  Pridajte 10 mm k dĺžke vonkajšieho obalu od konca, ktorý je zasunutý do držiaka vonkajšieho obalu, po koniec, ktorý je zasunutý do článku.

• Ak vediete obal smerom nadol:
  (Reťaz by mala byť na najväčšom prevodníku a na najväčšom pastorku.)
  Nastavte dĺžku vonkajšieho obalu tak, aby opisoval hladký oblúk a aby sa článok zastavil v polohe, kde je malá medzera medzi článkom a dorazom článku.


Pripojte vnútorné lanko k prehadzovačke, ako je znázornené na obrázku.

Tento servisný návod vysvetľuje, ako používať a udržiavať diely bicykla Shimano, ktoré boli použité na vašom novom bicykli.
Ak máte akékoľvek otázky týkajúce sa vášho bicykla alebo iných záležitostí, ktoré nesúvisia s dielmi Shimano, kontaktujte miesto zakúpenia alebo výrobcu bicykla.

Horné nastavenie

Otáčajte hornou nastavovacou skrutkou, aby ste nastavili vodiacu kladku pod vonkajšiu líniu najmenšieho pastorka pri pohľade zozadu.

Pripojenie a upevnenie lanka

Pripojte lanko k prehadzovačke a po odstránení počiatočnej vôle v lanku ho znova pripevnite k prehadzovačke, ako je znázornené na obrázku. Zaistite lanko potiahnutím kliešťami silou 5 - 10 kg.

Dolné nastavenie

Otáčajte dolnou nastavovacou skrutkou tak, aby sa vodiaca kladka posunula do polohy priamo pod najväčší pastorok.

Ako používať nastavovaciu skrutku B-napnutia

Namontujte reťaz na najmenší prevodník a najväčší pastorok a otáčajte ramenom kľuky dozadu. Potom otáčajte, aby ste nastavili vodiacu kladku čo najbližšie k pastorku, ale nie tak blízko, aby sa ho dotýkala. Potom nastavte reťaz na najmenší pastorok a zopakujte vyššie uvedené, aby ste sa uistili, že sa kladka nedotýka pastorka.

Nastavenie SIS

Niekoľkokrát ovládnite radiacu páku, aby ste presunuli reťaz na 2. pastorok. Potom, zatiaľ čo stláčate páku len toľko, aby ste odstránili vôľu v páke, otáčajte ramenom kľuky.

Pre najlepší výkon SIS pravidelne namažte všetky časti prenosu sily.
