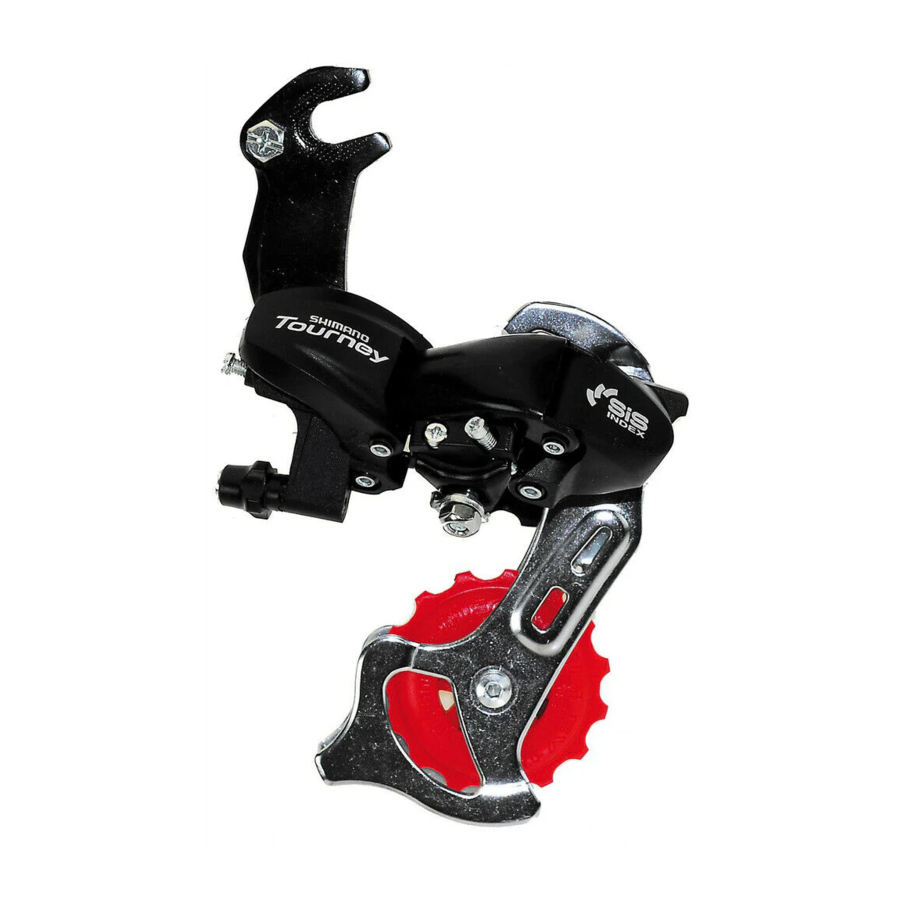

Shimano RD-TX70, RD-TX50, RD-TX30 - Arka Vites Değiştirici Kılavuzu

İçerikler

1 Arka vites değiştiricinin montajı
2 Zincir uzunluğu
3 Kablo sabitleme ve strok ayarı
4 SIS Ayarı
5 Kılavuzu indir
6 Diğer Dillerde

Arka vites değiştiricinin montajı

Zincir uzunluğu

2 bağlantı ekleyin (zincir hem en büyük dişlide hem de en büyük aynakolda olacak şekilde)

Kablo sabitleme ve strok ayarı

Dış kabloyu sepete ve çamurluğa temas etmeyecek şekilde yerleştirin, aksi takdirde vites değiştiricinin performansında sorunlara neden olabilir.

Dış kabloyu (RD-TX70/RD-TX50) aşağıdaki gibi ayarlayın.

Dış kabloyu yukarı doğru yönlendiriyorsanız:
(Zincir en büyük aynakolda ve en büyük dişlide olmalıdır.)
Dış kablo tutucusuna takılan uçtan bağlantıya takılan uca kadar olan dış kablo uzunluğuna 10 mm ekleyin.
Dış kabloyu aşağı doğru yönlendiriyorsanız:
(Zincir en büyük aynakolda ve en büyük dişlide olmalıdır.)
Dış kablonun uzunluğunu düzgün bir yay çizecek ve bağlantı ile bağlantı durdurucu arasında küçük bir boşluk olacak şekilde ayarlayın.

İç kabloyu şekilde gösterildiği gibi vites değiştiriciye bağlayın.

Bu servis talimatı, yeni bisikletinizde kullanılan Shimano bisiklet parçalarının nasıl kullanılacağını ve bakımının nasıl yapılacağını açıklamaktadır.
Bisikletinizle veya Shimano parçalarıyla ilgili olmayan diğer konularla ilgili herhangi bir sorunuz için lütfen satın aldığınız yerle veya bisiklet üreticisiyle iletişime geçin.

Üst ayar

Arka taraftan bakıldığında kılavuz kasnağının en küçük dişlinin dış çizgisinin altında olacak şekilde ayarlamak için üst ayar vidasını çevirin.

Kablo bağlantısı ve sabitlenmesi

Kabloyu arka vites değiştiriciye bağlayın ve kablodaki ilk boşluğu aldıktan sonra, şekilde gösterildiği gibi arka vites değiştiriciye yeniden takın. Kabloyu 5 - 10 kg'lık bir kuvvetle pense ile çekerek sabitleyin.

Alt ayar

Kılavuz kasnağının doğrudan en büyük dişlinin altında bir konuma gelmesi için alt ayar vidasını çevirin.

B-gerginlik ayar vidası nasıl kullanılır

Zinciri en küçük aynakola ve en büyük dişliye takın ve krank kolunu geriye doğru çevirin. Ardından, kılavuz kasnağını dişliye mümkün olduğunca yakın olacak şekilde ayarlamak için çevirin, ancak dokunmayacak kadar yakın olmamalıdır. Ardından, zinciri en küçük dişliye ayarlayın ve kasnağın dişliye dokunmadığından emin olmak için yukarıdakileri tekrarlayın.

SIS Ayarı

Zinciri 2. dişliye taşımak için vites değiştirme kolunu birkaç kez çalıştırın. Ardından, koldaki boşluğu almak için kolu yeterince bastırırken krank kolunu çevirin.
