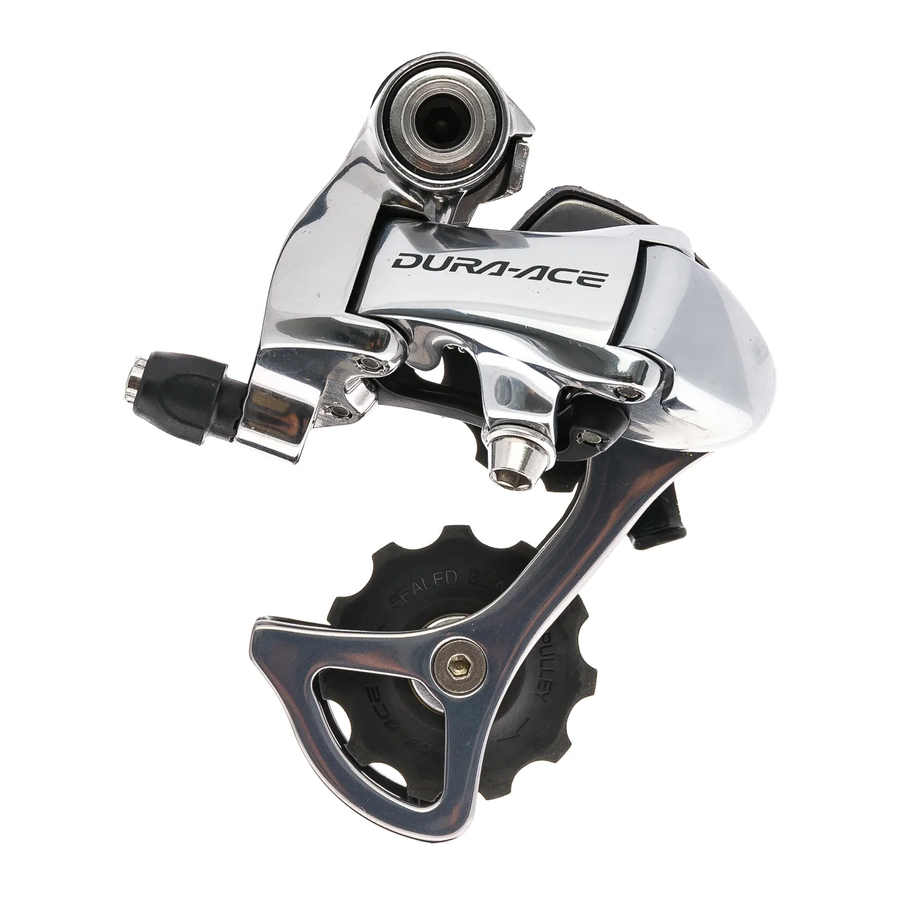

Shimano RD-7800 - Arka Vites Kolu Kılavuzu

Genel Güvenlik Bilgileri

• Zinciri temizlemek için nötr deterjan kullanın. Alkali bazlı veya asit bazlı pas temizleyiciler gibi deterjanlar kullanmayın, çünkü bu zincirin hasar görmesine ve/veya arızalanmasına neden olabilir.
• Güçlendirilmiş bağlantı pimini yalnızca dar tip zinciri bağlamak için kullanın.
• Güçlendirilmiş bağlantı pimi dışında bağlantı pimleri kullanılırsa veya zincir tipine uygun olmayan güçlendirilmiş bir bağlantı pimi veya alet kullanılırsa, yeterli bağlantı kuvveti elde edilemeyebilir, bu da zincirin kırılmasına veya düşmesine neden olabilir.

Zincir	Güçlendirilmiş bağlantı pimi	Zincir aleti
CN-7801 / 6600 gibi 10 vitesli süper dar zincir		TL-CN32 / TL-CN23

• Dişli diş sayısındaki bir değişiklik nedeniyle zincirin uzunluğunu ayarlamak gerekirse, kesimi zincirin güçlendirilmiş bir bağlantı pimi kullanılarak birleştirildiği yerin dışında bir yerde yapın. Zincir, güçlendirilmiş bir bağlantı pimi ile birleştirildiği bir yerde kesilirse hasar görür.

• Zincir birleştirildikten sonra bağlantı piminin her iki uçtaki bağlantı yüzeylerinden eşit şekilde dışarı çıktığından emin olun.

• Zincirin gerginliğinin doğru olup olmadığını ve zincirin hasar görüp görmediğini kontrol edin. Gerginlik çok zayıfsa veya zincir hasar görmüşse, zincir değiştirilmelidir. Bu yapılmazsa, zincir kırılabilir ve ciddi yaralanmalara neden olabilir.
• Parçaları takmadan önce servis talimatlarını dikkatlice alın ve okuyun. Gevşek, aşınmış veya hasarlı parçalar sürücüde yaralanmaya neden olabilir. Yalnızca orijinal Shimano yedek parçaları kullanmanızı şiddetle tavsiye ederiz.
• Bu Teknik Servis Talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere güvenli bir yerde saklayın.

Not

• Vites değiştirme işlemleri sorunsuz bir şekilde yapılamıyorsa, vitesi temizleyin ve tüm hareketli parçaları yağlayın.
• Bağlantılardaki gevşeklik miktarı o kadar fazlaysa ki ayarlama mümkün değilse, vitesi değiştirmelisiniz.
• Vitesi periyodik olarak temizlemeli ve tüm hareketli parçaları (mekanizma ve kasnaklar) yağlamalısınız.
• Vites değiştirme ayarı yapılamıyorsa, bisikletin arka ucundaki paralellik derecesini kontrol edin. Ayrıca kablonun yağlanıp yağlanmadığını ve dış kılıfın çok uzun veya çok kısa olup olmadığını kontrol edin.
• Bir kasnaktaki gevşeklik sonucu anormal bir gürültü duyarsanız, kasnağı değiştirmelisiniz.
• Sorunsuz çalışma için belirtilen dış kılıfı ve alt braket kablo kılavuzunu kullanın.
• Düzgün kaymalarını sağlamak için kullanmadan önce iç kabloyu ve dış kılıfın içini yağlayın.
• Yüksek kablo direnci nedeniyle SIS vites değiştirme işlevini bozma eğilimleri olduğu için dahili kablo yönlendirmeli bir çerçeve kullanılması kesinlikle önerilmez.
• Gergi kasnağında dönüş yönünü gösteren bir işaret bulunur. Okun bulunduğu taraf ön taraftır.
• Alüminyum kapaklı dış kılıfın ucu vites tarafında olmalıdır.

• Parçalar, normal kullanımdan kaynaklanan doğal aşınma veya bozulmaya karşı garanti edilmez.
• Maksimum performans için Shimano yağlayıcıları ve bakım ürünlerini şiddetle tavsiye ederiz.
• Kurulum, ayarlama, bakım veya çalıştırma yöntemleriyle ilgili herhangi bir sorunuz için lütfen profesyonel bir bisiklet satıcısıyla iletişime geçin.

En iyi performansı elde etmek için aşağıdaki kombinasyonun kullanılmasını öneririz.

Özellikler

Arka vitesin takılması

Takarken, B-gerginlik ayar vidasının bırakma tırnağına temas etmesi nedeniyle deformasyona neden olmadığından emin olun.
Braket mili sıkma torku:
8 - 10 N·m {70 - 86 in. lbs.}

Zincir uzunluğu

• Üçlü ön zincir dişlisi durumunda


En küçük dişli 15T veya 16T ise

2 bağlantı ekleyin (zincir hem en büyük dişlide hem de en büyük zincir dişlisindeyken)

Strok ayarı ve kablo sabitleme

Üst ayar

Kılavuz kasnağının arkadan bakıldığında en küçük dişlinin dış çizgisinin altında olacak şekilde ayarlamak için üst ayar vidasını çevirin.

Kablonun bağlanması ve sabitlenmesi

Kablonu arka vitese bağlayın ve kablodaki ilk boşluğu aldıktan sonra, şekilde gösterildiği gibi arka vitese yeniden sabitleyin.

Sıkma torku:
5 - 7 N·m {44 - 60 in. lbs.}

Not:
Kablonun olukta güvenli bir şekilde olduğundan emin olun.

Alt ayar

Kılavuz kasnağının doğrudan en büyük dişli ile aynı hizada bir konuma hareket etmesi için alt ayar vidasını çevirin.

B-gerginlik ayar vidası nasıl kullanılır

Zinciri en küçük zincir dişlisine ve en büyük dişliye takın ve krank kolunu geriye doğru çevirin. Ardından, kılavuz kasnağını dişliye mümkün olduğunca yakın olacak şekilde ayarlamak için B-gerginlik ayar vidasını çevirin, ancak dokunmayacak kadar yakın olmamalıdır. Ardından, zinciri en küçük dişliye ayarlayın ve kasnağın dişliye dokunmadığından emin olmak için yukarıdakileri tekrarlayın.

SIS Ayarı

Zinciri 2. dişliye hareket ettirmek için vites kolunu birkaç kez çalıştırın. Ardından, koldaki boşluğu almak için kolu yeterince bastırırken krank kolunu çevirin.

En iyi SIS performansı için, tüm güç aktarım parçalarını periyodik olarak yağlayın.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, A.B.D. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, Hollanda Telefon: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai, Osaka 590-8577, Japonya

Lütfen dikkat: Teknik özellikler, önceden haber verilmeksizin iyileştirme için değiştirilebilir.
© Ocak 2005, Shimano Inc. XBC SZK Japonya'da basılmıştır
