Shimano SL-BS79 - Gidon Sonu Vites Kolu Teknik Servis Kılavuzu

İçerikler

1 Genel Güvenlik Bilgileri
2 Kolun Montajı
3 Kılavuzu indir
4 Diğer Dillerde

Genel Güvenlik Bilgileri

Ciddi yaralanmaları önlemek için:
- Parçaları takmadan önce servis talimatlarını dikkatlice okuyun ve anlayın. Gevşek, aşınmış veya hasar görmüş parçalar bisikletin devrilmesine neden olabilir ve bunun sonucunda ciddi yaralanmalar meydana gelebilir. Sadece orijinal Shimano yedek parçaları kullanmanızı şiddetle tavsiye ederiz.
- Bu Teknik Servis Talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere güvenli bir yerde saklayın.

Not

Sorunsuz çalışma için belirtilen dış kablo ve orta göbek kablo kılavuzunu kullanın.
İç kablo yönlendirmesine sahip bir kadronun yüksek kablo direnci SIS fonksiyonunu bozacağından, bu tür bir kadro kullanılmamalıdır.
İç kablonun ve dış kablonun kayma yüzeyleri kullanımdan önce yağlanmalıdır.
Vites kolu, 19.0 – 22.0 mm çapındaki gidonlara takılabilir.
Vites değiştirmeyle ilgili kolların çalıştırılması yalnızca ön dişli dönerken yapılmalıdır.
Parçalar, doğal aşınmaya veya normal kullanımdan kaynaklanan bozulmaya karşı garanti edilmez.
Kullanım veya bakım yöntemleriyle ilgili herhangi bir sorunuz için lütfen satın aldığınız yerle iletişime geçin.

En iyi performansı elde etmek için aşağıdaki kombinasyonun kullanılmasını öneririz.

Seri	DURA-ACE

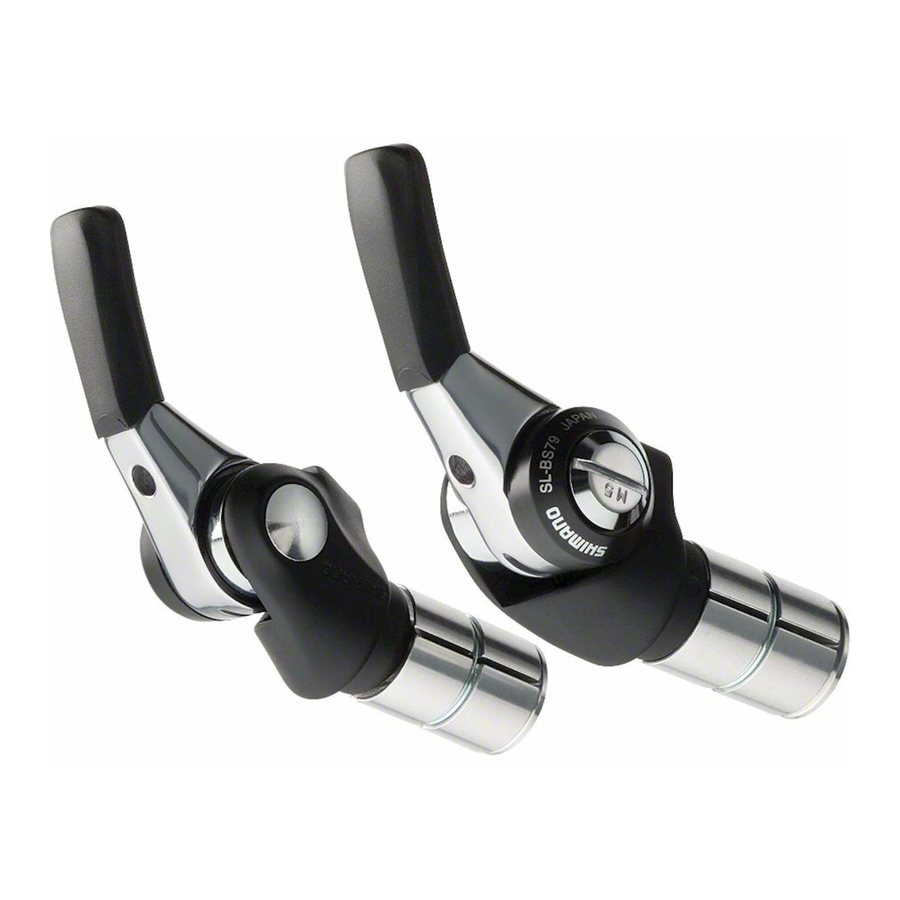

Vites kolu	SL-BS79
Arka vites değiştirici	RD-7900
Ön vites değiştirici	FD-7900
Dış kablo	SP41 yalıtımlı dış kablo
İç kablo	1.2 mm çap (paslanmaz çelik)
Orta göbek kılavuzu	SM-SP17
Dişliler	10

Kolun Montajı

Komponentleri karbon kadro/gidon yüzeylerine takarken, karbon malzemeye zarar verebilecek aşırı sıkmayı veya komponentler için sabitleme gücünün yetersizliğine neden olabilecek yetersiz sıkmayı önlemek için karbon kadro/parça üreticisinin sıkma torku konusundaki tavsiyelerini doğrulayın.

Çizim, vites kolunun drop gidonlara takıldığı durumu açıklamaktadır. Ön kolu da aynı şekilde takın.

Gövde ünitesini gidona takın ve ardından gövde sabitleme cıvatasını sıkmak için 5 mm'lik bir Allen anahtarı kullanarak saat yönünün tersine çevirin.
Kol yuvasını gövde ünitesine takın.
Kolu gövde ünitesine takın.
Dış kablo durdurucuyu kaynaklı yuvasına takın.
Dış kablo gidon boyunca yerleştirilmişken, dış kabloyu dış kablo kılavuzuyla kaplayın ve ardından gidona geçici olarak takmak için bant veya benzeri bir malzeme kullanın.
Gidonu gidon bandıyla sarın.
