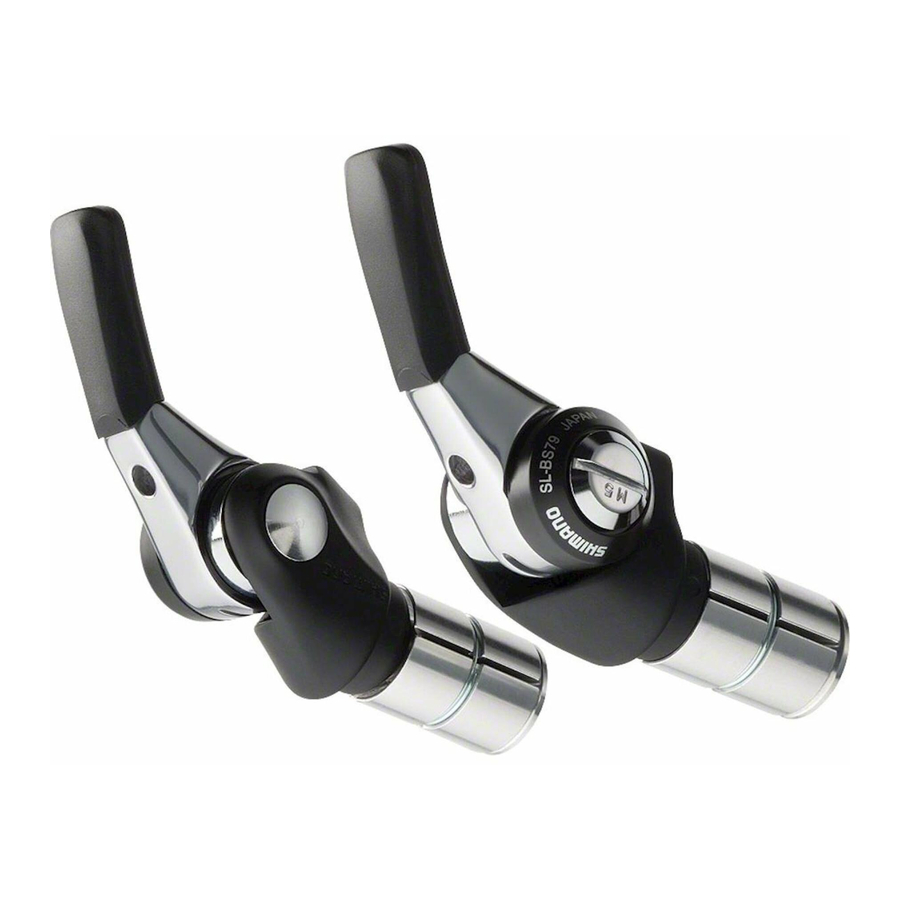

Shimano SL-BS79 - Teknisk servicemanual for stangmontert girhendel

Generell sikkerhetsinformasjon

• For å unngå alvorlige skader:
  • Skaff deg og les serviceinstruksjonene nøye før du installerer delene. Løse, slitte eller skadede deler kan føre til at sykkelen velter og alvorlig personskade kan oppstå som følge av dette. Vi anbefaler på det sterkeste å kun bruke originale Shimano-reservedeler.
  • Les disse tekniske serviceinstruksjonene nøye, og oppbevar dem på et trygt sted for senere referanse.

Merk

• For jevn drift, bruk det spesifiserte ytterkabelhylsteret og bunnbrakettens kabelføring.
• Fordi den høye kabelmotstanden til en ramme med intern kabelføring vil svekke SIS-funksjonen, bør ikke denne typen ramme brukes.
• Glideflatene til innerkabelen og ytterkabelhylsteret bør smøres før bruk.
• Girhendelen kan monteres på styrer med diametre på 19,0 – 22,0 mm.
• Bruk av hendlene relatert til girskifting bør kun gjøres når det fremre kjededrevet roterer.
• Delene er ikke garantert mot naturlig slitasje eller forringelse som følge av normal bruk.
• For spørsmål angående metoder for håndtering eller vedlikehold, vennligst kontakt kjøpsstedet.

For å oppnå best mulig ytelse anbefaler vi at følgende kombinasjon brukes.

Montering av hendelen

Når du monterer komponentene på karbonramme-/styreflater, må du sjekke med produsenten av karbonrammen/-delene for deres anbefaling om tiltrekkingsmoment for å forhindre for stramming som kan forårsake skade på karbonmaterialet og/eller for løs stramming som kan føre til manglende festestyrke for komponentene.

Illustrasjonen viser en forklaring av tilfellet der girhendelen er montert på bukkestyre. Monter den fremre hendelen på samme måte.

1. Fest hovedenheten til styret, og bruk deretter en 5 mm unbrakonøkkel til å dreie hovedenhetens festebolt mot klokken for å stramme den.

2. Monter hendelbossen på hovedenheten.

3. Monter hendelen på hovedenheten.

4. Monter ytterkabelhylsterstopperen på den loddede bossen.

5. Med ytterkabelhylsteret plassert langs styret, dekk ytterkabelhylsteret med ytterkabelhylsterføreren, og bruk deretter tape eller lignende materiale for å feste det provisorisk til styret.

6. Pakk styret med styretape.
