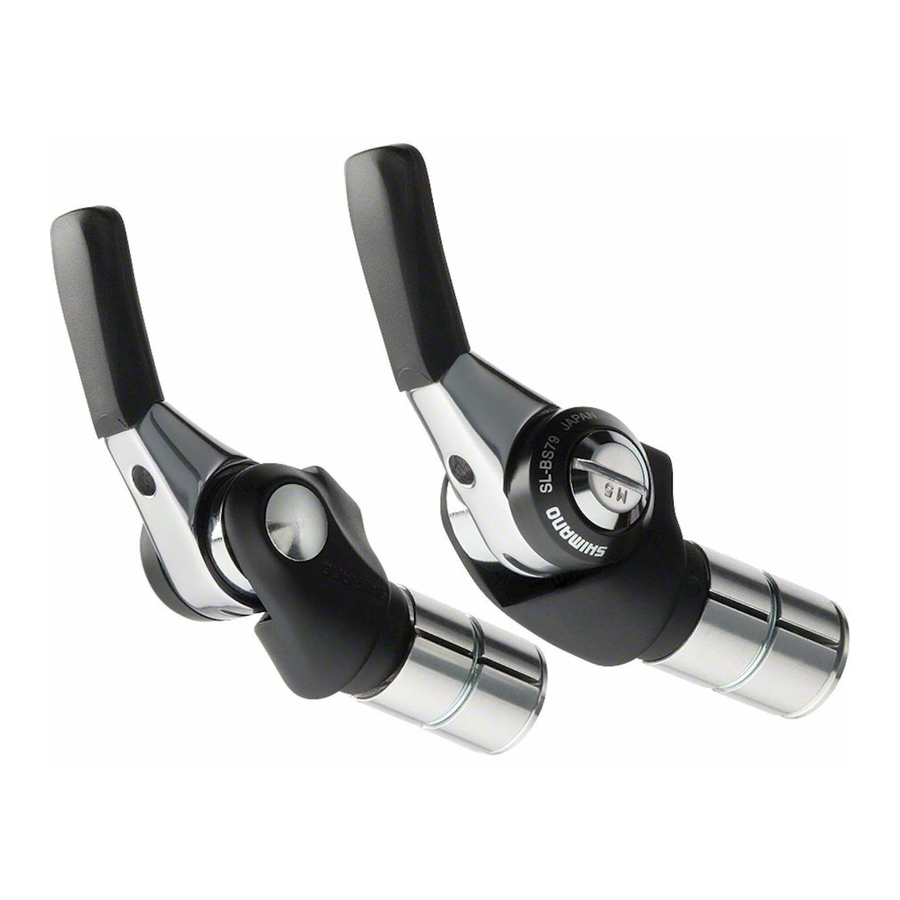

Shimano SL-BS79 - Ohjaustangon päävaihtimen tekninen huolto-opas

Yleiset turvallisuustiedot

• Vakavien vammojen välttämiseksi:
  • Hanki ja lue huolellisesti asennusohjeet ennen osien asentamista. Löysät, kuluneet tai vaurioituneet osat voivat aiheuttaa polkupyörän kaatumisen ja vakavan loukkaantumisen. Suosittelemme käyttämään vain aitoja Shimano-varaosia.
  • Lue nämä tekniset huolto-ohjeet huolellisesti ja säilytä ne turvallisessa paikassa myöhempää tarvetta varten.

Huomautus

• Käytä sujuvan toiminnan varmistamiseksi määritettyä ulkokuorta ja keskiön kaapeliohjainta.
• Koska sisäisellä kaapeliohjauksella varustetun rungon suuri kaapelivastus heikentäisi SIS-toimintoa, tällaista runkoa ei tule käyttää.
• Sisäkaapelin ja ulkokuoren liukupinnat on rasvattava ennen käyttöä.
• Vaihtovipu voidaan asentaa ohjaustankoihin, joiden halkaisija on 19,0–22,0 mm.
• Vaihteenvaihtoon liittyviä vipuja saa käyttää vain, kun eturatas pyörii.
• Osille ei myönnetä takuuta luonnollisen kulumisen tai normaalin käytön aiheuttaman heikkenemisen varalta.
• Jos sinulla on kysyttävää käsittely- tai huoltomenetelmistä, ota yhteyttä ostopaikkaan.

Parhaan suorituskyvyn saavuttamiseksi suosittelemme seuraavan yhdistelmän käyttöä.

Vivun asennus

Kun asennat komponentteja hiilikuiturunkoon/ohjaustankoon, varmista hiilikuiturungon/osien valmistajalta heidän suosituksensa kiristysmomentista, jotta vältät ylikiristämisen, joka voi vahingoittaa hiilikuitumateriaalia, ja/tai alikiristämisen, joka voi aiheuttaa komponenttien kiinnitysvoiman puutteen.

Kuvassa on selitys tapauksesta, jossa vaihtovipu on asennettu droppiohjaustankoon. Asenna etuvipu samalla tavalla.

1. Kiinnitä runkoyksikkö ohjaustankoon ja kiristä se sitten kääntämällä rungon kiinnityspulttia vastapäivään 5 mm:n kuusiokoloavaimella.

2. Asenna vivun runko runkoyksikköön.

3. Asenna vipu runkoyksikköön.

4. Asenna ulkokuoren pysäytin juotettuun runkoon.

5. Kun ulkokuori on asetettu ohjaustangon varteen, peitä ulkokuori ulkokuoren ohjaimella ja kiinnitä se sitten väliaikaisesti ohjaustankoon teipillä tai vastaavalla materiaalilla.

6. Kääri ohjaustanko ohjaustankonauhalla.
