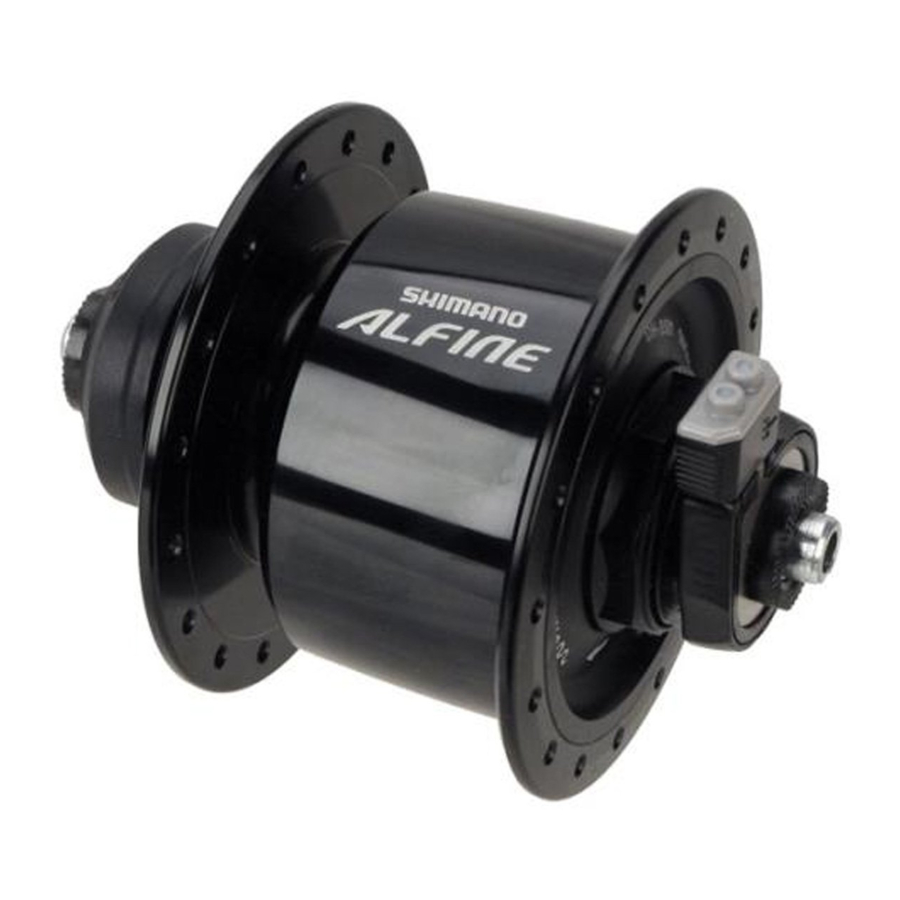

Shimano DH-S500, DH-3D71 - Napadynamon käsikirja

Sisältö

1 Etupyörän asennus
2 Roottorin asennus
3 Yleiset turvallisuustiedot
4 Kaapeleiden liittäminen
5 Lampun valaistuksen tarkistaminen
6 Lataa käyttöohje
7 Muilla kielillä

Etupyörän asennus

Asenna pyörä siten, että napadynamon liitäntäliittimen puoli on oikealla puolella, kun katsot polkupyörän eteenpäin, ja siten, että navan liitäntäliitin on linjassa etuhaarukan tai korin tuen kanssa.
Asenna sitten alla olevassa kuvassa esitetyn menettelyn mukaisesti siten, että liitäntäliitin on ylöspäin. Älä pakota liitäntäliitintä kääntymään sen jälkeen, kun pikalukitusvipu on kiinnitetty.

Huomautus:

Hammasakselin aluslevyä ei tarvita pikalukitustyyppiselle.
Kytke molemmat johdot varmistaaksesi, että virta kulkee tasaisesti.

Roottorin asennus

Yleiset turvallisuustiedot

Vakavien vammojen välttämiseksi:

Hanki ja lue huolto-ohjeet huolellisesti ennen osien asentamista. Löysät, kuluneet tai vaurioituneet osat voivat aiheuttaa vakavan vamman pyöräilijälle. Suosittelemme käyttämään vain aitoja Shimano-varaosia.
Tarkista, että pyörät on kiinnitetty kunnolla ennen pyörällä ajoa. Jos pyörät ovat löysällä millään tavalla, ne voivat irrota pyörästä ja aiheuttaa vakavan vamman.
Tarkista, että lamppu valaisee normaalisti yöllä ajettaessa.
Lue nämä tekniset huolto-ohjeet huolellisesti ja säilytä ne turvallisessa paikassa myöhempää tarvetta varten.

Napadynamo tuottaa erittäin korkean jännitteen. Älä koskaan koske napadynamon liitäntäliittimeen suoraan pyörällä ajaessasi tai pyörän pyöriessä. Dynamon liittimen koskettaminen voi aiheuttaa sähköiskun.

HUOMAUTUS:

Muista lukea nämä huolto-ohjeet yhdessä levyjarrujärjestelmän huolto-ohjeiden kanssa.
Saksan määräysten (StVZO) mukaan napadynamo Saksassa vaatii ylijännitesuojan. Tässä napadynamossa ei ole ylijännitesuojaa navan sisällä. Käytä ulkoista ylijännitesuojaa, jossa on symboli, joka osoittaa sen olevan Saksan määräysten mukainen (Shimano SM-DH10 ylijännitesuoja tai vastaava tuote).
Tarkista etuhaarukan pään yhdensuuntaisuus. Jos etuhaarukan pää on pahasti epäsuora, navan akselin muodonmuutos voi aiheuttaa ääntä navan dynamon sisällä olevasta esteestä.
Asenna napadynamo etuhaarukkaan siten, että liitäntäliittimen puoli on oikealla puolella, kun katsot polkupyörän eteenpäin. Jos liitäntäliittimen puoli on vasemmalla puolella, napadynamo ei välttämättä pyöri kunnolla ajettaessa.
Tarkista, että napadynamon liitäntäliitin on kunnolla kiinni ennen napadynamon käyttöä.
Yhteensopivat polttimot

Etuvalo	Takavalo
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

Jos joko etuvalon tai takavalon polttimo palaa, jäljellä olevaan lamppuun kohdistuu liiallinen jännite ja lyhentää polttimon käyttöikää, joten kaikki palaneet polttimot on vaihdettava mahdollisimman pian.
Lamput, joissa on sähköpiirejä, kuten automaattiset lamput, voivat vaurioitua, jos pyörällä ajetaan suurilla nopeuksilla.
Jos lamppu kytketään usein päälle ajettaessa suurilla nopeuksilla, se lyhentää polttimoiden käyttöikää.
Älä pura navan sisäistä mekanismia.
Älä levitä voiteluainetta navan sisäpuolelle, muuten rasva tulee ulos ja se voi aiheuttaa ongelmia johtavuudessa.
Napadynamo saa pyörän pyörimisen hieman raskaammaksi navan sisällä olevan magneetin vuoksi.
Osille ei myönnetä takuuta luonnollisen kulumisen tai normaalin käytön aiheuttaman heikkenemisen varalta.

Kaapeleiden liittäminen

Liitä kaapelit alla olevan kuvan mukaisesti.

Huomautus:
Raaputa maali pois lampun rungon liitäntäliittimestä ja lampun liitäntäliittimestä, kun liität kaapeleita.

Huomautus:

Älä vaihda rungon kaapelia ja lampun kaapelia vahingossa. Jos kaapelit on kytketty väärin, lamppu ei syty.
Kierrä kaapelin johdot yhteen ennen niiden liittämistä, jotta ne pysyvät yhdessä.
Suositellut johdinmääritykset

Huomautus:

Taivuta kaapelin johdot ja vedä ne uria pitkin.
Älä anna kaapelin johtojen koskettaa toisiaan.

Huomautus:

Aseta siten, että se on oikein päin.
Paina sisään, kunnes kuulet napsahduksen.

Huomautus:

Kiinnitä kaapeli etuhaarukkaan tai korin tukeen siten, että se ei jää pinnojen tai muiden osien väliin ajettaessa. Jos napadynamon asento voi muuttua lampun suhteen ajettaessa, esimerkiksi jousitushaarukkaa käytettäessä, varmista, että kaapeli on kytketty siten, että se ei ole liian löysä tai liian tiukka missään liikealueen kohdassa.
Liitä siten, että virta napadynamosta kulkee kaapelin läpi napadynamon lampun liitäntäliittimestä rungon liitäntäliittimeen.
Irrota lamppu napadynamosta irrottamalla liittimen kansi.
Älä aja polkupyörällä, kun liittimen kansi on irrotettu, muuten kaapeli voi jäädä polkupyörän pyörän väliin.
Kun irrotat polkupyörän pyörää, irrota ensin liittimen kansi. Jos kaapeleita vedetään voimakkaasti, se voi rikkoa kaapelin johdot tai aiheuttaa huonoja kosketuksia. Lisäksi, kun asennat pyörää, kiinnitä ensin pyörä etuhaarukkaan ja liitä sitten liittimen kansi.

Lampun valaistuksen tarkistaminen

Pyöritä etupyörää ja tarkista, että lamppu syttyy.

Nämä huolto-ohjeet selittävät, miten käytät ja huollat uuteen polkupyörääsi asennettuja Shimano-pyörän osia. Jos sinulla on kysyttävää polkupyörästäsi tai muista asioista, jotka eivät liity Shimano-osiin, ota yhteyttä ostopaikkaan tai polkupyörän valmistajaan.

Huomaa: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta parannusten vuoksi.
