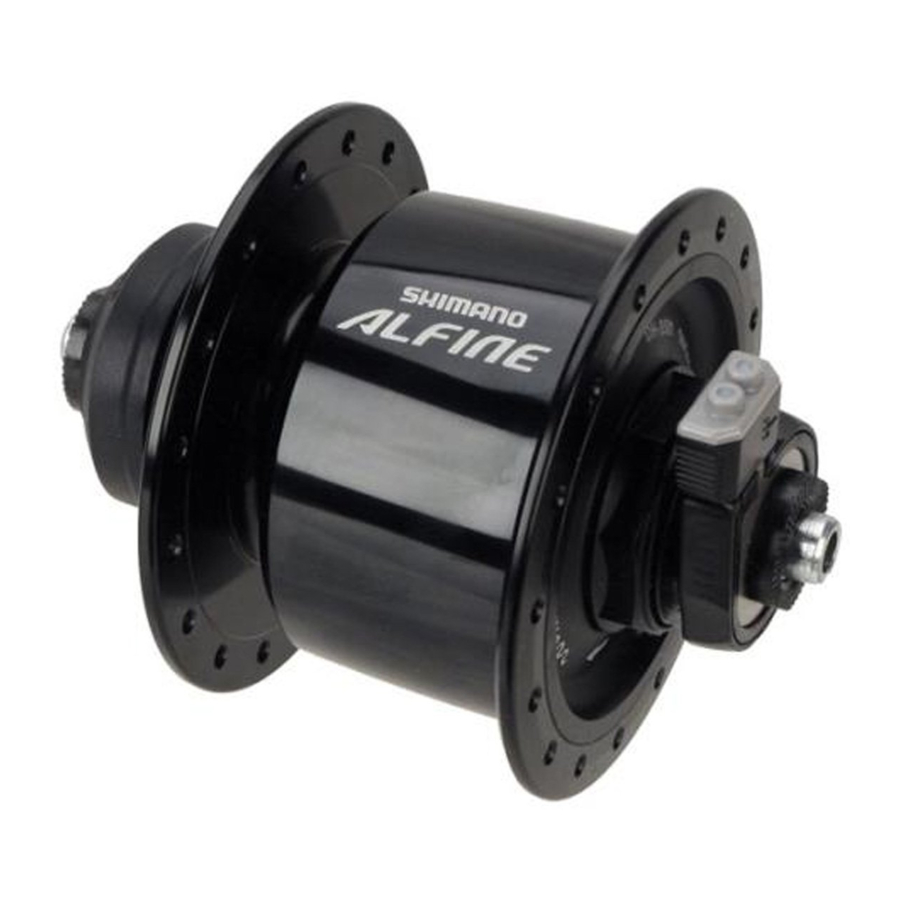

Shimano DH-S500, DH-3D71 - Εγχειρίδιο για Δυναμό Κέντρου

Εγκατάσταση του μπροστινού τροχού

Εγκαταστήστε τον τροχό έτσι ώστε η πλευρά με τον ακροδέκτη σύνδεσης του δυναμό κέντρου να βρίσκεται στη δεξιά πλευρά όταν κοιτάτε προς το μπροστινό μέρος του ποδηλάτου, και έτσι ώστε ο ακροδέκτης σύνδεσης του κέντρου να είναι ευθυγραμμισμένος με το μπροστινό πιρούνι ή με το στήριγμα του καλαθιού.
Στη συνέχεια, εγκαταστήστε ακολουθώντας τη διαδικασία που φαίνεται στην παρακάτω εικόνα, έτσι ώστε ο ακροδέκτης σύνδεσης να είναι στραμμένος προς τα πάνω. Μην πιέζετε τον ακροδέκτη σύνδεσης να περιστραφεί αφού ασφαλιστεί ο μοχλός ταχείας απελευθέρωσης.

Σημείωση:

• Η οδοντωτή ροδέλα άξονα δεν είναι απαραίτητη για έναν τύπο ταχείας απελευθέρωσης.

• Συνδέστε τα δύο καλώδια για να διασφαλίσετε ότι το ρεύμα ρέει ομαλά.

Εγκατάσταση του ρότορα

Γενικές Πληροφορίες Ασφαλείας

Για να αποφύγετε σοβαρούς τραυματισμούς:

• Αποκτήστε και διαβάστε προσεκτικά τις οδηγίες σέρβις πριν εγκαταστήσετε τα εξαρτήματα. Χαλαρά, φθαρμένα ή κατεστραμμένα εξαρτήματα μπορεί να προκαλέσουν σοβαρό τραυματισμό στον αναβάτη. Συνιστούμε ανεπιφύλακτα τη χρήση μόνο γνήσιων ανταλλακτικών Shimano.
• Ελέγξτε ότι οι τροχοί είναι στερεωμένοι με ασφάλεια πριν οδηγήσετε το ποδήλατο. Εάν οι τροχοί είναι χαλαροί με οποιονδήποτε τρόπο, μπορεί να αποκολληθούν από το ποδήλατο και να προκληθεί σοβαρός τραυματισμός.
• Ελέγξτε ότι η λυχνία φωτίζει κανονικά όταν οδηγείτε τη νύχτα.
• Διαβάστε προσεκτικά αυτές τις Τεχνικές Οδηγίες Σέρβις και φυλάξτε τις σε ασφαλές μέρος για μελλοντική αναφορά.

Το δυναμό κέντρου παράγει εξαιρετικά υψηλή τάση. Μην αγγίζετε ποτέ απευθείας τον ακροδέκτη σύνδεσης του δυναμό κέντρου ενώ οδηγείτε το ποδήλατο ή ενώ ο τροχός περιστρέφεται. Η επαφή με τον ακροδέκτη του δυναμό μπορεί να προκαλέσει ηλεκτροπληξία.

ΣΗΜΕΙΩΣΗ:

• Φροντίστε να διαβάσετε αυτές τις Οδηγίες Σέρβις μαζί με τις Οδηγίες Σέρβις για το σύστημα δισκόφρενου.
• Σύμφωνα με τους γερμανικούς κανονισμούς (StVZO), ένα δυναμό κέντρου στη Γερμανία απαιτεί προστασία από υπέρταση. Αυτό το δυναμό κέντρου δεν διαθέτει προστασία από υπέρταση μέσα στο ίδιο το κέντρο. Χρησιμοποιήστε έναν εξωτερικό προστατευτή υπέρτασης με ένα σύμβολο που να δείχνει ότι συμμορφώνεται με τους γερμανικούς κανονισμούς (Shimano SM-DH10 προστατευτή υπέρτασης ή παρόμοιο προϊόν).
• Ελέγξτε τον βαθμό παραλληλίας του άκρου του μπροστινού πιρουνιού. Εάν το άκρο του μπροστινού πιρουνιού είναι σοβαρά εκτός παραλληλίας, η παραμόρφωση του άξονα του κέντρου μπορεί να προκαλέσει θόρυβο από ένα εμπόδιο μέσα στο δυναμό κέντρου.
• Εγκαταστήστε το δυναμό κέντρου στο μπροστινό πιρούνι έτσι ώστε η πλευρά με τον ακροδέκτη σύνδεσης να βρίσκεται στα δεξιά όταν κοιτάτε προς το μπροστινό μέρος του ποδηλάτου. Εάν η πλευρά με τον ακροδέκτη σύνδεσης είναι στραμμένη προς τα αριστερά, το δυναμό κέντρου μπορεί να μην περιστρέφεται σωστά κατά την οδήγηση.
• Ελέγξτε ότι ο ακροδέκτης σύνδεσης του δυναμό κέντρου είναι καλά συνδεδεμένος πριν χρησιμοποιήσετε το δυναμό κέντρου.
• Συμβατοί λαμπτήρες

Μπροστινός λαμπτήρας	Πίσω φως
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

• Εάν καεί ο λαμπτήρας είτε του μπροστινού λαμπτήρα είτε του πίσω φωτός, θα εφαρμοστεί υπερβολική τάση στον υπόλοιπο λαμπτήρα και θα μειωθεί η διάρκεια ζωής του λαμπτήρα, επομένως τυχόν καμένοι λαμπτήρες θα πρέπει να αντικατασταθούν το συντομότερο δυνατό.
• Οι λαμπτήρες με ηλεκτρικά κυκλώματα, όπως οι αυτόματοι λαμπτήρες, μπορεί να υποστούν ζημιά εάν το ποδήλατο οδηγείται με μεγάλες ταχύτητες.
• Εάν ο λαμπτήρας ανάβει συχνά όταν οδηγείτε σε υψηλές ταχύτητες, θα μειωθεί η διάρκεια ζωής των λαμπτήρων.
• Μην αποσυναρμολογείτε τον εσωτερικό μηχανισμό του κέντρου.
• Μην εφαρμόζετε λιπαντικό στο εσωτερικό του κέντρου, διαφορετικά το γράσο θα βγει και μπορεί να προκαλέσει προβλήματα με την αγωγιμότητα.
• Το δυναμό κέντρου θα κάνει την περιστροφή του τροχού να γίνει ελαφρώς βαρύτερη λόγω του μαγνήτη μέσα στο κέντρο.
• Τα εξαρτήματα δεν είναι εγγυημένα έναντι φυσικής φθοράς ή επιδείνωσης που προκύπτει από την κανονική χρήση.

Σύνδεση των καλωδίων

Συνδέστε τα καλώδια όπως φαίνεται στην παρακάτω εικόνα.

Σημείωση:
Ξύστε το χρώμα από τον ακροδέκτη σύνδεσης του πλαισίου του λαμπτήρα και τον ακροδέκτη σύνδεσης του λαμπτήρα κατά τη σύνδεση των καλωδίων.

Σημείωση:

• Μην αλλάξετε κατά λάθος το καλώδιο του πλαισίου και το καλώδιο του λαμπτήρα. Εάν τα καλώδια είναι συνδεδεμένα εσφαλμένα, ο λαμπτήρας δεν θα ανάψει.
• Στρίψτε τα καλώδια πριν τα συνδέσετε για να παραμείνουν μαζί.
• Προτεινόμενες προδιαγραφές καλωδίων

Σημείωση:

• Λυγίστε τα καλώδια και τρέξτε τα κατά μήκος των αυλακώσεων.

• Μην αφήνετε τα καλώδια να αγγίζουν το ένα το άλλο.


Σημείωση:

• Ρυθμίστε έτσι ώστε να βλέπει προς τη σωστή κατεύθυνση.

• Πιέστε προς τα μέσα μέχρι να ακούσετε ένα κλικ.

Σημείωση:

• Ασφαλίστε το καλώδιο στο μπροστινό πιρούνι ή στο στήριγμα του καλαθιού έτσι ώστε να μην πιαστεί στις ακτίνες ή σε άλλα μέρη κατά την οδήγηση. Εάν η θέση του δυναμό κέντρου μπορεί να αλλάξει σε σχέση με τον λαμπτήρα κατά την οδήγηση, για παράδειγμα όταν χρησιμοποιείτε πιρούνι ανάρτησης, βεβαιωθείτε ότι το καλώδιο είναι συνδεδεμένο έτσι ώστε να μην είναι πολύ χαλαρό ή πολύ σφιχτό σε κανένα σημείο εντός του εύρους κίνησης.
• Συνδέστε έτσι ώστε το ρεύμα από το δυναμό κέντρου να ρέει μέσω του καλωδίου από τον ακροδέκτη σύνδεσης του λαμπτήρα του δυναμό κέντρου στον ακροδέκτη σύνδεσης του πλαισίου.
• Για να αποσυνδέσετε τον λαμπτήρα από το δυναμό κέντρου, αφαιρέστε το κάλυμμα του συνδετήρα.

• Μην οδηγείτε το ποδήλατο ενώ το κάλυμμα του συνδετήρα είναι αφαιρεμένο, διαφορετικά το καλώδιο μπορεί να πιαστεί στον τροχό του ποδηλάτου.
• Κατά την αφαίρεση του τροχού του ποδηλάτου, αφαιρέστε πρώτα το κάλυμμα του συνδετήρα. Εάν τα καλώδια τραβηχτούν δυνατά, μπορεί να σπάσουν τα καλώδια ή να προκληθούν κακές επαφές. Επιπλέον, κατά την εγκατάσταση του τροχού, ασφαλίστε πρώτα τον τροχό στα μπροστινά πιρούνια και, στη συνέχεια, συνδέστε το κάλυμμα του συνδετήρα.


Έλεγχος της φωτεινότητας του λαμπτήρα

Περιστρέψτε τον μπροστινό τροχό και ελέγξτε ότι ο λαμπτήρας ανάβει.

Αυτές οι οδηγίες σέρβις εξηγούν πώς να χρησιμοποιείτε και να συντηρείτε τα εξαρτήματα ποδηλάτου Shimano που έχουν χρησιμοποιηθεί στο νέο σας ποδήλατο. Για οποιεσδήποτε ερωτήσεις σχετικά με το ποδήλατό σας ή άλλα θέματα που δεν σχετίζονται με εξαρτήματα Shimano‚ επικοινωνήστε με το σημείο αγοράς ή τον κατασκευαστή του ποδηλάτου.

Σημειώστε: Οι προδιαγραφές υπόκεινται σε αλλαγές για βελτίωση χωρίς προειδοποίηση.
