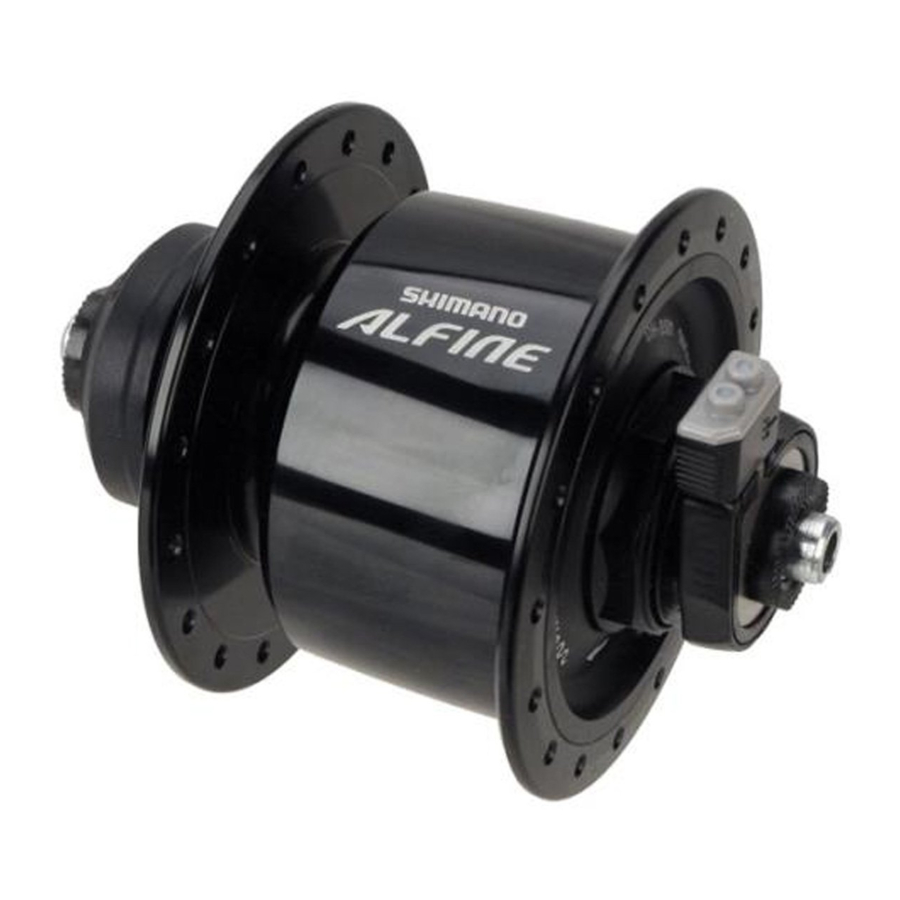

Shimano DH-S500, DH-3D71 - Priručnik za glavčinu dinama

Sadržaj

1 Montaža prednjeg kotača
2 Montaža rotora
3 Opće sigurnosne informacije
4 Spajanje kabela
5 Provjera osvjetljenja svjetla
6 Preuzmi priručnik
7 Na drugim jezicima

Montaža prednjeg kotača

Montirajte kotač tako da strana s priključkom dinama glavčine bude s desne strane gledano prema prednjem dijelu bicikla, i tako da priključak glavčine bude poravnat s prednjom vilicom ili s nosačem košare.
Zatim montirajte slijedeći postupak prikazan na slici ispod, tako da priključak bude okrenut prema gore. Nemojte prisiljavati priključak da se okreće nakon što je ručica za brzo otpuštanje osigurana.

Napomena:

Nazubljena podloška osovine nije potrebna za tip brzog otpuštanja.
Spojite dvije žice kako biste osigurali nesmetan protok struje.

Montaža rotora

Opće sigurnosne informacije

Kako biste izbjegli ozbiljne ozljede:

Pažljivo nabavite i pročitajte upute za servisiranje prije postavljanja dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati ozbiljne ozljede vozaču. Preporučujemo korištenje samo originalnih Shimano zamjenskih dijelova.
Provjerite jesu li kotači sigurno pričvršćeni prije vožnje bicikla. Ako su kotači na bilo koji način labavi, mogu otpasti s bicikla i može doći do ozbiljnih ozljeda.
Provjerite svijetli li svjetlo normalno tijekom noćne vožnje.
Pažljivo pročitajte ove Tehničke upute za servisiranje i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Dinamo glavčine generira izuzetno visok napon. Nikada ne dodirujte priključak dinama glavčine izravno tijekom vožnje bicikla ili dok se kotač okreće. Dodirivanje priključka dinama može uzrokovati strujni udar.

NAPOMENA:

Obavezno pročitajte ove Upute za servisiranje zajedno s Uputama za servisiranje disk kočionog sustava.
Prema njemačkim propisima (StVZO), dinamo glavčine u Njemačkoj zahtijeva zaštitu od prenapona. Ovaj dinamo glavčine nema zaštitu od prenapona unutar same glavčine. Koristite vanjski zaštitnik od prenapona sa simbolom koji pokazuje da je u skladu s njemačkim propisima (Shimano SM-DH10 zaštitnik od prenapona ili sličan proizvod).
Provjerite stupanj paralelnosti kraja prednje vilice. Ako kraj prednje vilice nije jako paralelan, deformacija osovine glavčine može uzrokovati buku zbog prepreke unutar dinama glavčine.
Montirajte dinamo glavčine na prednju vilicu tako da strana s priključkom bude s desne strane gledano prema prednjem dijelu bicikla. Ako je strana s priključkom okrenuta prema lijevo, dinamo glavčine možda se neće pravilno okretati tijekom vožnje.
Provjerite je li priključak dinama glavčine sigurno spojen prije korištenja dinama glavčine.
Kompatibilne žarulje

Prednje svjetlo	Stražnje svjetlo
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

Ako pregori žarulja prednjeg ili stražnjeg svjetla, preveliki napon će se primijeniti na preostalo svjetlo i skratiti radni vijek žarulje, stoga sve pregorjele žarulje treba zamijeniti što je prije moguće.
Svjetla s električnim krugovima, kao što su automatska svjetla, mogu se oštetiti ako se bicikl vozi velikim brzinama.
Ako se svjetlo često uključuje tijekom vožnje pri velikim brzinama, to će skratiti radni vijek žarulja.
Nemojte rastavljati unutarnji mehanizam glavčine.
Nemojte nanositi nikakvo mazivo unutar glavčine, inače će mast izaći i može uzrokovati probleme s vodljivošću.
Dinamo glavčine će uzrokovati da okretanje kotača postane malo teže zbog magneta unutar glavčine.
Dijelovi nemaju jamstvo protiv prirodnog trošenja ili pogoršanja stanja uslijed normalne uporabe.

Spajanje kabela

Spojite kabele kao što je prikazano na slici ispod.

Napomena:
Ostružite boju s priključka okvira svjetla i priključka svjetla prilikom spajanja kabela.

Napomena:

Nemojte zamijeniti kabel okvira i kabel svjetla greškom. Ako su kabeli pogrešno spojeni, svjetlo neće svijetliti.
Uvijte žice kabela prije nego što ih spojite kako bi ostale zajedno.
Preporučene specifikacije žice

Napomena:

Savijte žice kabela i provucite ih duž utora.
Ne dopustite da se žice kabela dodiruju.

Napomena:

Postavite tako da bude okrenuto na pravi način.
Pritisnite dok ne čujete klik.

Napomena:

Osigurajte kabel na prednjoj vilici ili nosaču košare tako da se ne zaplete u žbice ili bilo koje druge dijelove tijekom vožnje. Ako se položaj dinama glavčine može promijeniti u odnosu na svjetlo tijekom vožnje, na primjer kada koristite vilicu s ovjesom, provjerite je li kabel spojen tako da ne bude previše labav ili previše zategnut u bilo kojem trenutku unutar raspona kretanja.
Spojite tako da struja iz dinama glavčine teče kroz kabel od priključka svjetla dinama glavčine do priključka okvira.
Da biste odspojili svjetlo od dinama glavčine, uklonite poklopac konektora.
Nemojte voziti bicikl dok je poklopac konektora uklonjen, inače bi se kabel mogao zapetljati u kotač bicikla.
Prilikom uklanjanja kotača bicikla, prvo uklonite poklopac konektora. Ako se kabeli snažno povuku, to može slomiti žice kabela ili uzrokovati loše kontakte. Nadalje, prilikom postavljanja kotača, prvo pričvrstite kotač na prednju vilicu, a zatim spojite poklopac konektora.

Provjera osvjetljenja svjetla

Okrenite prednji kotač i provjerite svijetli li svjetlo.

Ove upute za servisiranje objašnjavaju kako koristiti i održavati Shimano dijelove bicikla koji su korišteni na vašem novom biciklu. Za sva pitanja u vezi s vašim biciklom ili drugim pitanjima koja nisu povezana sa Shimano dijelovima‚ obratite se mjestu kupnje ili proizvođaču bicikla.

Napomena: Specifikacije su podložne promjenama radi poboljšanja bez prethodne najave.
