Shimano ST-M410, BR-M545, SM-RT61, SM-RT62 - Priručnik za sustav disk kočnica

Sadržaj

1 Preporučene komponente
2 Opće sigurnosne informacije
3 Instalacija
4 Zamjena kočionih pločica
5 Preuzmi priručnik
6 Na drugim jezicima

Preporučene komponente

Kako biste ostvarili najbolje performanse, preporučujemo korištenje sljedeće kombinacije.

Čeljust	BR-M545

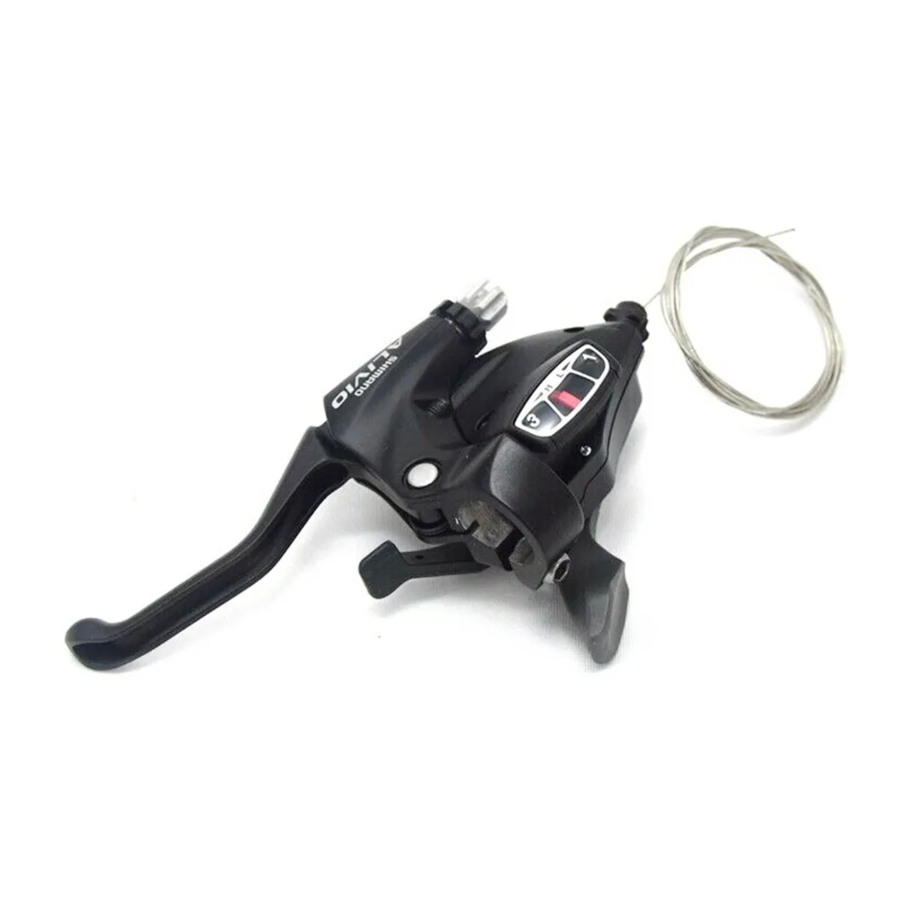

Ručica kočnice	ST-M410
Rotor	SM-RT61, SM-RT62
Jedinica kočionih pločica (Metalne pločice)	M06
Sajla kočnice

Opće sigurnosne informacije

Budite izuzetno oprezni i držite prste podalje od rotirajućeg rotora disk kočnice tijekom postavljanja ili servisiranja kotača. Rotor je dovoljno oštar da nanese ozbiljne ozljede prstima ako se uhvate unutar otvora pokretnog rotora.
Podesite unutarnju sajlu tako da izbočena duljina bude manja od 20 mm (3/4 inča). Ako je izbočena duljina dulja, kraj unutarnje sajle može se zaglaviti u rotoru, što može uzrokovati blokiranje kotača i bicikl može pasti prema naprijed uzrokujući ozbiljne ozljede.
Čeljusti i rotor će se zagrijati kada se kočnice koriste, stoga ih nemojte dodirivati tijekom vožnje ili odmah nakon silaska s bicikla, inače se možete opeći. Provjerite jesu li se komponente kočnice dovoljno ohladile prije nego što pokušate podesiti kočnice.
Uvijek provjerite rade li prednje i stražnje kočnice ispravno prije nego što vozite bicikl.
Prije vožnje bicikla provjerite jesu li debljine pločica 0,5 mm ili više.
Pazite da ulje ili mast ne dođu na rotor i kočione pločice, inače kočnice možda neće raditi ispravno.
Ako ulje ili mast dođu na pločice, trebali biste ih zamijeniti. Ako ulje ili mast dođu na rotor, trebali biste očistiti rotor. Ako se to ne učini, kočnice možda neće raditi ispravno.
Provjerite sajlu kočnice ima li hrđe i istrošenosti i odmah je zamijenite ako se pronađu takvi problemi. Ako se to ne učini, kočnice možda neće raditi ispravno.
Potrebna udaljenost kočenja bit će veća tijekom vlažnog vremena. Smanjite brzinu i kočite rano i nježno.
Ako je površina ceste mokra, gume će lakše proklizati. Ako gume prokliznu, možete pasti s bicikla. Da biste to izbjegli, smanjite brzinu i kočite rano i nježno.
Provjerite je li ručica za brzo otpuštanje s desne strane (suprotna strana od rotora). Ako je ručica za brzo otpuštanje na istoj strani kao i rotor, postoji opasnost da može ometati rotor, stoga provjerite da ne ometa.
Važno je u potpunosti razumjeti rad kočionog sustava vašeg bicikla. Nepravilna uporaba kočionog sustava vašeg bicikla može dovesti do gubitka kontrole ili nesreće, što može dovesti do teških ozljeda. Budući da se svaki bicikl može ponašati drugačije, obavezno naučite ispravnu tehniku kočenja (uključujući pritisak na ručicu kočnice i karakteristike upravljanja biciklom) i rad vašeg bicikla. To se može učiniti savjetovanjem s vašim profesionalnim prodavačem bicikala i priručnikom za vlasnike bicikla, te vježbanjem tehnike vožnje i kočenja.
Disk kočnice M545 dizajnirane su za optimalne performanse kada se koriste u kombinaciji s BR-M545 (čeljusti), ST-M410 (ručica kočnice), SM-RT61, SM-RT62 (rotor) i Shimano jedinicom pločica (M06). Ručica kočnice koja se koristi trebala bi biti ručica s dva prsta za V-kočnice, kao što je ST-M410. Ako se koristi u kombinaciji s ručicama s 4 prsta kao što su BL-T400/ST-T400, sila kočenja bit će veća. Sukladno tome, u nekim uvjetima kao što su određeni položaji vožnje ili ukupna težina, bicikl se može prevrnuti i može doći do ozljeda ako se ne poduzme odgovarajuća pažnja.
Pažljivo nabavite i pročitajte upute za servisiranje prije postavljanja dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati ozljede vozača. Preporučujemo samo korištenje originalnih Shimano zamjenskih dijelova. Preporučujemo da se koriste samo originalni Shimano zamjenski dijelovi.
Pažljivo pročitajte ove Tehničke upute za servisiranje i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Disk kočnice imaju period uhodavanja, a sila kočenja postupno će se povećavati kako period uhodavanja napreduje. Pobrinite se da ste svjesni takvih povećanja sile kočenja kada koristite kočnice tijekom perioda uhodavanja. Ista stvar će se dogoditi kada se zamijene kočione pločice ili rotor.

Napomena

Ako nosač čeljusti kočnice i dropout nisu paralelni, rotor i čeljust mogu se dodirivati.
Dijelovi nemaju jamstvo protiv prirodnog trošenja ili propadanja uslijed normalne uporabe.
Za maksimalne performanse preporučujemo Shimano maziva i proizvode za održavanje.

Instalacija

Žbice kotača

Provjerite jesu li žbice postavljene kao što je prikazano na ilustraciji.
Radijalna montaža se ne može koristiti.
Postavite žbice kao što je prikazano na slici 1 ispod za lijevu stranu prednjeg kotača (strana na kojoj je instaliran rotor) i lijevu i desnu stranu stražnjeg kotača, te kao što je prikazano na slici 2 ispod za desnu stranu prednjeg kotača.

Smjer rotacije kotača

Instalacija rotora

<SM-RT61>

Instalirajte rotor i ploču za zatezanje rotora na glavčinu, a zatim instalirajte i zategnite vijke kao što je prikazano na slici 1.
Moment zatezanja:
2 - 4 N·m {18 - 35 in. lbs.}

Noseći rukavice, primijenite silu na rotor da ga okrenete u smjeru kazaljke na satu kao što je prikazano na slici 2. Dok to radite, zategnite vijke za pričvršćivanje rotora redoslijedom prikazanim na ilustraciji.
Upotrijebite odvijač s ravnim vrhom ili sličan alat da savijete rubove ploče za zatezanje preko glava vijaka kao što je prikazano na slici 3.

<SM-RT62>

Instalacija ručice kočnice

Koristite imbus ključ od 5 mm za instalaciju.

Koristite ručku upravljača s maksimalnim vanjskim promjerom od 32 mm.
Moment zatezanja:
6 - 8 N·m {53 - 69 in. lbs.}

Instaliranje čeljusti

Instalirajte kotač bicikla. Otpustite vijke za pričvršćivanje čeljusti, a zatim instalirajte čeljusti na okvir tako da čeljusti rade lijevo i desno.
Noseći zaštitne rukavice, pritisnite adapter u smjeru suprotnom od kazaljke na satu dok zatežete vijak stezaljke čeljusti.
Osiguravanje sajle
Postavite unutarnju sajlu kao što je prikazano na ilustraciji, a zatim zategnite vijak za pričvršćivanje sajle.

Moment zatezanja:
6 - 8 N·m {53 - 69 in. lbs.}
Dok pritišćete ručicu kočnice, postavite čeljusti u potreban položaj, a zatim zategnite vijke za pričvršćivanje čeljusti.
Moment zatezanja:
6 - 8 N·m {53 - 69 in. lbs.}
Otpustite vijak za podešavanje pločica za dva klika.
Pritisnite ručicu kočnice oko 10 puta dok ne dodirne ručku i provjerite nema li problema s bilo kojim komponentama, te da se rotori i pločice ne ometaju jedni druge kada se kotač okreće.
Okrenite vijak za podešavanje sajle kako biste uklonili labavost u sajli.

Osigurajte tri vijka s poklopcem kao što je prikazano na ilustraciji kako biste spriječili da se vijci olabave.

Za post tip

Podešavanje kada su pločice istrošene

Upotrijebite imbus ključ od 3 mm za zatezanje vijka za podešavanje pločica na čeljustima tako da zazori (A) i (B) budu 0,2 – 0,4 mm.

Zamjena kočionih pločica

Ako su kočione pločice istrošene do debljine od 0,5 mm, zamijenite ih.

Uklonite kotač bicikla s okvira, a zatim uklonite kočione pločice kao što je prikazano na ilustraciji.
Otpustite vijak za podešavanje pločica i okrenite vijke za podešavanje sajle na ručici kočnice u smjeru kazaljke na satu kako biste ih olabavili.
Instalirajte nove kočione pločice. Pazite da ne zaboravite instalirati osigurač u ovom trenutku.

Zategnite vijak za podešavanje pločica tako da razmak između kočione pločice i rotora bude 0,2 – 0,4 mm
Moment zatezanja:
2 - 4 N·m {18 - 35 in. lbs.}
Nakon provjere da se kočiona pločica i rotor ne dodiruju, provjerite nema li problema kada se pritisne ručica kočnice.

Ove upute za servisiranje objašnjavaju kako koristiti i održavati Shimano dijelove bicikla koji su korišteni na vašem novom biciklu. Za sva pitanja u vezi s vašim biciklom ili drugim pitanjima koja nisu povezana s Shimano dijelovima, obratite se mjestu kupnje ili proizvođaču bicikla.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222

SHIMANO INC
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Napomena: specifikacije su podložne promjenama radi poboljšanja bez prethodne najave.
© Travanj 2006. Shimano Inc. XBC SZK Tiskano u Maleziji.
