Shimano ST-M410, BR-M545, SM-RT61, SM-RT62 - Manual til skivebremsesystem

Indhold

1 Anbefalede komponenter
2 Generel sikkerhedsinformation
3 Montering
4 Udskiftning af bremseklodserne
5 Download manual
6 På andre sprog

Anbefalede komponenter

For at opnå den bedste ydeevne anbefaler vi, at følgende kombination anvendes.

Kaliber	BR-M545
Bremsegreb	ST-M410
Rotor	SM-RT61, SM-RT62
Bremseklodssæt (Metalbelægninger)	M06
Bremsekabel

Generel sikkerhedsinformation

Vær ekstra forsigtig med at holde fingrene væk fra den roterende skivebremserotor under montering eller service af hjulet. Rotoren er skarp nok til at forårsage alvorlig personskade på dine fingre, hvis de bliver fanget i åbningerne på den bevægelige rotor.
Juster inderwiren, så den udragende længde er mindre end 20 mm (3/4 tomme). Hvis den udragende længde er længere, kan enden af inderwiren sætte sig fast i rotoren, hvilket kan få hjulet til at låse og cyklen til at vælte fremover og forårsage alvorlige personskader.
Kaliberne og rotoren bliver varme, når bremserne aktiveres, så rør ikke ved dem under kørsel eller umiddelbart efter afstigning fra cyklen, da du ellers kan brænde dig. Kontroller, at bremsekomponenterne er kølet tilstrækkeligt ned, før du forsøger at justere bremserne.
Sørg altid for, at for- og bagbremserne fungerer korrekt, før du cykler.
Før du cykler, skal du kontrollere, at klodstykkelsen er 0,5 mm eller mere.
Vær forsigtig med ikke at få olie eller fedt på rotoren og bremseklodserne, da bremserne ellers muligvis ikke fungerer korrekt.
Hvis der kommer olie eller fedt på klodserne, skal du udskifte klodserne. Hvis der kommer olie eller fedt på rotoren, skal du rengøre rotoren. Hvis dette ikke gøres, fungerer bremserne muligvis ikke korrekt.
Kontroller bremsekablet for rust og flossning, og udskift kablet øjeblikkeligt, hvis sådanne problemer opdages. Hvis dette ikke gøres, fungerer bremserne muligvis ikke korrekt.
Den nødvendige bremselængde vil være længere i vådt vejr. Reducer din hastighed og påfør bremserne tidligt og forsigtigt.
Hvis vejoverfladen er våd, vil dækkene glide lettere. Hvis dækkene skrider, kan du falde af cyklen. For at undgå dette skal du reducere din hastighed og påføre bremserne tidligt og forsigtigt.
Kontroller, at quick release-håndtaget sidder i højre side (den modsatte side af rotoren). Hvis quick release-håndtaget sidder i samme side som rotoren, er der fare for, at det kan gribe ind i rotoren, så kontroller, at det ikke gør det.
Det er vigtigt at have fuld forståelse for funktionen af din cykels bremsesystem. Forkert brug af din cykels bremsesystem kan resultere i tab af kontrol eller en ulykke, hvilket kan føre til alvorlig personskade. Da hver cykel kan håndteres forskelligt, skal du sørge for at lære den korrekte bremseteknik (herunder bremsegrebstryk og cykelkontrolkarakteristika) og betjening af din cykel. Dette kan gøres ved at konsultere din professionelle cykelforhandler og cyklens brugermanual samt ved at øve din køre- og bremseteknik.
M545-skivebremserne er designet til optimal ydeevne, når de anvendes i kombination med BR-M545 (kalibre), ST-M410 (bremsegreb), SM-RT61, SM-RT62 (rotor) og Shimano bremseklodssæt (M06). Bremsegrebet, der anvendes, bør være et tofingersgreb til V-bremser, såsom ST-M410. Hvis det bruges i kombination med firefingersgreb som BL-T400/ST-T400, vil bremsekraften være højere. Derfor kan cyklen under visse forhold, såsom specifikke kørestillinger eller totalvægt, vælte, og der kan opstå skader, hvis der ikke udvises passende forsigtighed.
Anskaf og læs serviceinstruktionerne grundigt, før du installerer delene. Løse, slidte eller beskadigede dele kan forårsage skade på rytteren. Vi anbefaler på det kraftigste kun at bruge ægte Shimano reservedele. Vi anbefaler på det kraftigste, at kun ægte Shimano reservedele anvendes.
Læs disse tekniske serviceinstruktioner omhyggeligt, og opbevar dem et sikkert sted til senere reference.

Skivebremser har en indkøringsperiode, og bremsekraften vil gradvist øges, som indkøringsperioden skrider frem. Sørg for at være opmærksom på sådanne stigninger i bremsekraft, når du bruger bremserne under indkøringsperioden. Det samme vil ske, når bremseklodserne eller rotoren udskiftes.

Bemærk

Hvis bremsekaliberens monteringsbeslag og dropout ikke er parallelle, kan rotor og kaliber røre hinanden.
Dele er ikke garanteret mod naturlig slitage eller forringelse som følge af normal brug.
For maksimal ydeevne anbefaler vi på det kraftigste Shimano smøremidler og vedligeholdelsesprodukter.

Montering

Egeropsætning af hjul

Kontroller, at egerne er opspændt som vist på illustrationen.
En radial opspænding kan ikke anvendes.
Opspænd egerne som vist i figur 1 nedenfor for venstre side af forhjulet (siden hvor rotoren er monteret), og venstre og højre side af baghjulet, og som vist i figur 2 nedenfor for højre side af forhjulet.

Hjulets rotationsretning

Montering af rotoren

<SM-RT61>

Monter rotoren og rotor-spændeskiven på navet, og monter og stram derefter boltene som vist i figur 1.
Tilspændingsmoment:
2 - 4 N·m {18 - 35 in. lbs.}

Mens du bærer handsker, påfør en kraft på rotoren for at dreje den i urets retning som vist i figur 2. Mens du gør dette, stram rotorfastgørelsesboltene i den rækkefølge, der er vist på illustrationen.
Brug en flad skruetrækker eller lignende værktøj til at bøje kanterne af spændeskiven over bolthovederne som vist i figur 3.

<SM-RT62>

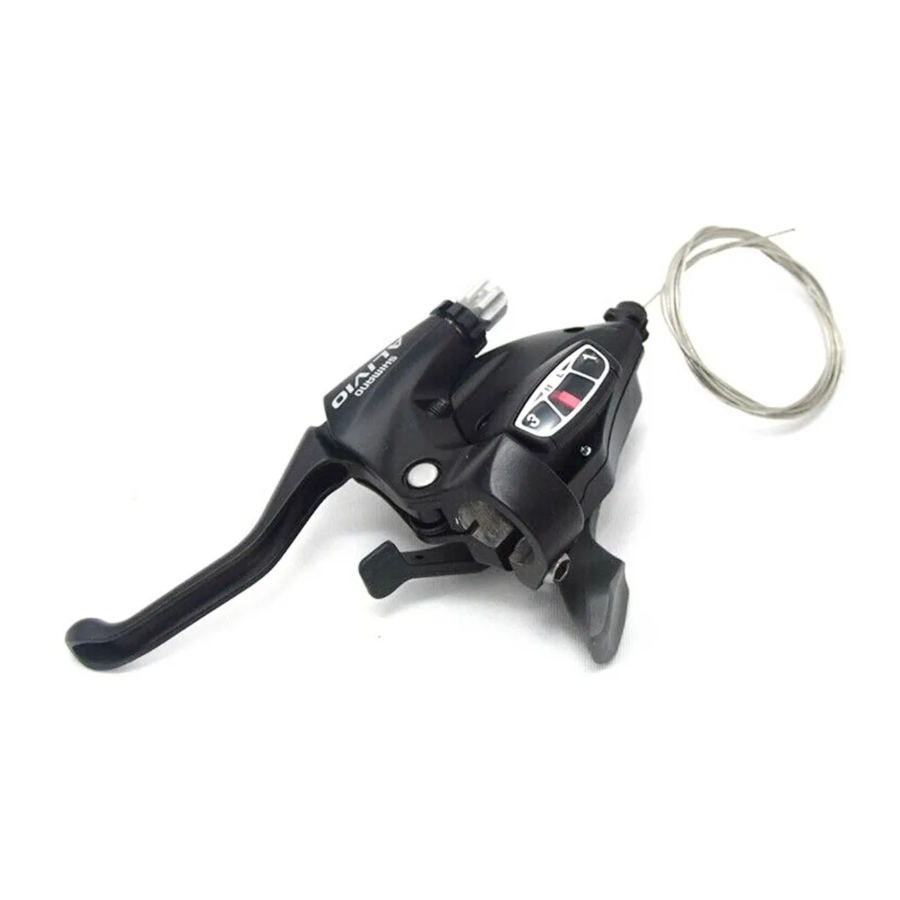

Montering af bremsegrebet

Anvend en 5 mm unbrakonøgle til montering.

Anvend et styrgreb med en maksimal ydre diameter på 32 mm.
Tilspændingsmoment:
6 - 8 N·m {53 - 69 in. lbs.}

Montering af kaliberne

Monter cykelhjulet. Løsn kaliberfastgørelsesboltene, og monter derefter kaliberne på stellet, så kaliberne fungerer til venstre og højre.
Mens du bærer beskyttelseshandsker, skal du påføre tryk på adapteren i mod uret, mens du strammer kaliberens klembolt.
Fastsætning af kablet
Placer inderwiren som vist på illustrationen, og stram derefter kabelfastgørelsesbolten.

Tilspændingsmoment:
6 - 8 N·m {53 - 69 in. lbs.}
Mens du trykker bremsegrebet ned, skal du indstille kaliberne til den ønskede position og derefter stramme kaliberfastgørelsesboltene.
Tilspændingsmoment:
6 - 8 N·m {53 - 69 in. lbs.}
Løsn klodsjusteringsskruen med to klik.
Tryk bremsegrebet ned ca. 10 gange, indtil det rører grebet, og kontroller, at der ikke er problemer med nogen komponenter, og at rotorerne og klodserne ikke forstyrrer hinanden, når hjulet drejes.
Drej kabeljusteringsbolten for at fjerne slør i kablet.

Fastsæt de tre bolte med en hætte som vist på illustrationen for at forhindre boltene i at løsne sig.

For post-type

Justering ved slidte klodser

Brug en 3 mm unbrakonøgle til at stramme klodsjusteringsskruen på kaliberne, så frigangene (A) og (B) begge er 0,2 – 0,4 mm.

Udskiftning af bremseklodserne

Hvis bremseklodserne er slidt ned til en tykkelse på 0,5 mm, skal bremseklodserne udskiftes.

Fjern cykelhjulet fra stellet, og fjern derefter bremseklodserne som vist på illustrationen.
Løsn klodsjusteringsskruen og drej kabeljusteringsboltene ved bremsegrebet med uret for at løsne dem.
Monter de nye bremseklodser. Vær forsigtig med ikke at glemme at montere låseringen på dette tidspunkt.

Stram klodsjusteringsskruen, så afstanden mellem bremseklodsen og rotoren er 0,2 – 0,4 mm
Tilspændingsmoment:
2 - 4 N·m {18 - 35 in. lbs.}
Efter at have kontrolleret, at bremseklodsen og rotoren ikke rører hinanden, skal du kontrollere, at der ikke er problemer, når bremsegrebet trykkes ned.

Denne serviceinstruktion forklarer, hvordan du bruger og vedligeholder de Shimano cykeldele, der er anvendt på din nye cykel. For spørgsmål vedrørende din cykel eller andre forhold, der ikke er relateret til Shimano dele, bedes du kontakte købsstedet eller cykelproducenten.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Bemærk venligst: specifikationer kan ændres uden varsel for forbedring.
© April 2006 af Shimano Inc. XBC SZK Trykt i Malaysia.
