Shimano ST-M410, BR-M545, SM-RT61, SM-RT62 - Disk Tormoz Tizimi Qo'llanmasi

Tavsiya etilgan komponentlar

Eng yaxshi ishlashga erishish uchun quyidagi kombinatsiyadan foydalanishni tavsiya etamiz.

Kaliper	BR-M545

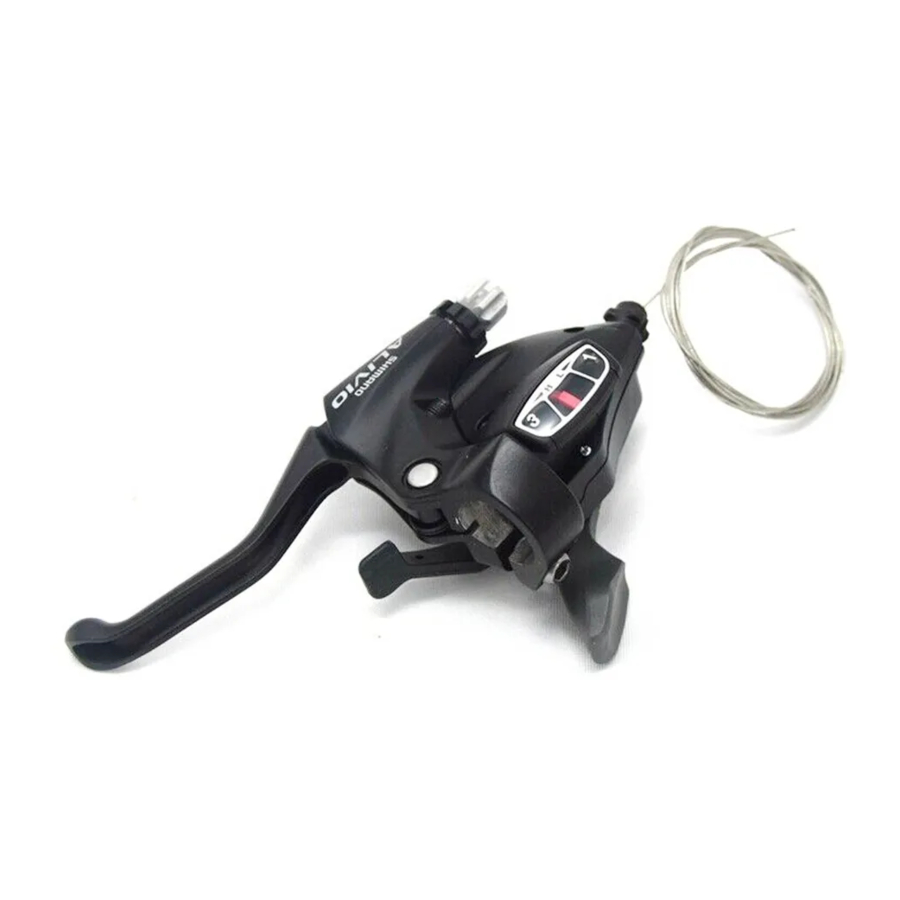

Tormoz Dastagi	ST-M410
Rotor	SM-RT61, SM-RT62
Tormoz kolodkalari (Metall kolodkalar)	M06
Tormoz troslari

Umumiy Xavfsizlik Ma'lumotlari

• G'ildirakni o'rnatish yoki unga xizmat ko'rsatish vaqtida barmoqlaringizni aylanayotgan disk tormoz rotoridan uzoqroq tutish uchun qo'shimcha ehtiyot bo'ling. Rotor harakatlanuvchi rotorning teshiklariga tushib qolsa, barmoqlaringizga jiddiy shikast yetkazishi mumkin.

• Ichki trosni shunday sozlangki, chiqib turgan uzunlik 20 mm dan kam bo'lsin (3/4 dyuym). Agar chiqib turgan uzunlik undan uzunroq bo'lsa, ichki trosning uchi rotorga tiqilib qolishi mumkin, bu esa g'ildirakning qulflanishiga olib kelishi va velosiped oldinga qulab tushishi va jiddiy jarohatlarga olib kelishi mumkin.

• Tormozlar ishlatilganda kaliperlar va rotor qizib ketadi, shuning uchun haydash paytida yoki velosipeddan tushgandan so'ng darhol ularga tegmang, aks holda kuyishingiz mumkin. Tormozlarni sozlashga urinishdan oldin tormoz komponentlari yetarlicha soviganligini tekshiring.
• Velosipedda minishdan oldin old va orqa tormozlarning to'g'ri ishlayotganiga doimo ishonch hosil qiling.
• Velosipedda minishdan oldin, kolodkalarning qalinligi 0,5 mm yoki undan ko'p ekanligini tekshiring.

• Rotor va tormoz kolodkalariga moy yoki yog' tushishiga yo'l qo'ymang, aks holda tormozlar to'g'ri ishlamasligi mumkin.
• Agar kolodkalarga moy yoki yog' tushsa, kolodkalarni almashtirishingiz kerak. Agar rotorga moy yoki yog' tushsa, rotorni tozalashingiz kerak. Agar bu bajarilmasa, tormozlar to'g'ri ishlamasligi mumkin.
• Tormoz trosini zang va yemirilish bor-yo'qligini tekshiring va agar shunday muammolar aniqlansa, darhol trosni almashtiring. Agar bu bajarilmasa, tormozlar to'g'ri ishlamasligi mumkin.
• Nam ob-havo sharoitida kerakli tormozlash masofasi uzoqroq bo'ladi. Tezligingizni kamaytiring va tormozlarni erta va sekin qo'llang.
• Yo'l yuzasi nam bo'lsa, shinalar osonroq sirpanadi. Agar shinalar sirpanib ketsa, siz velosipeddan yiqilib tushishingiz mumkin. Bunga yo'l qo'ymaslik uchun tezligingizni kamaytiring va tormozlarni erta va sekin qo'llang.
• Tez bo'shatish dastagi o'ng tomonda (rotorga qarama-qarshi tomonda) ekanligini tekshiring. Agar tez bo'shatish dastagi rotor bilan bir tomonda bo'lsa, uning rotorga xalaqit berish xavfi mavjud, shuning uchun uning xalaqit bermasligini tekshiring.
• Velosiped tormoz tizimining ishlashini to'liq tushunish muhimdir. Velosiped tormoz tizimidan noto'g'ri foydalanish nazoratni yo'qotishga yoki baxtsiz hodisaga olib kelishi mumkin, bu esa jiddiy jarohatlarga olib kelishi mumkin. Har bir velosiped har xil ishlay olishi sababli, to'g'ri tormozlash usulini (shu jumladan, tormoz dastagi bosimi va velosipedni boshqarish xususiyatlari) va velosipedingizning ishlashini o'rganing. Buni professional velosiped sotuvchingiz va velosipedning foydalanuvchi qo'llanmasi bilan maslahatlashib, haydash va tormozlash uslubingizni mashq qilib amalga oshirish mumkin.
• M545 disk tormozlari BR-M545 (kaliperlar), ST-M410 (tormoz dastagi), SM-RT61, SM-RT62 (rotor) va Shimano kolodka bloki (M06) bilan birgalikda ishlatilganda optimal ishlash uchun mo'ljallangan. Ishlatiladigan tormoz dastagi ST-M410 kabi V-tormozlar uchun ikki barmoqli dastak bo'lishi kerak. Agar BL-T400/ST-T400 kabi 4 barmoqli dastaklar bilan birgalikda ishlatilsa, tormozlash kuchi yuqori bo'ladi. Shunga ko'ra, ba'zi sharoitlarda, masalan, ma'lum haydash pozitsiyalari yoki umumiy og'irlikda, agar to'g'ri ehtiyot choralarini ko'rmasangiz, velosiped ag'darilib ketishi va jarohatlanishga olib kelishi mumkin.
• Qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan oling va o'qing. Bo'shashgan, eskirgan yoki shikastlangan qismlar haydovchiga zarar yetkazishi mumkin. Biz faqat original Shimano ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz. Biz faqat original Shimano ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz.
• Ushbu Texnik Xizmat Ko'rsatish Qo'llanmasini diqqat bilan o'qing va keyinroq murojaat qilish uchun xavfsiz joyda saqlang.

•
  Disk tormozlarida ishqalanish davri mavjud va ishqalanish davri davom etar ekan, tormozlash kuchi asta-sekin oshib boradi. Ishqalanish davrida tormozlardan foydalanganda tormozlash kuchining bunday o'sishidan xabardor ekanligingizga ishonch hosil qiling. Xuddi shunday narsa tormoz kolodkalari yoki rotor almashtirilganda ham sodir bo'ladi.

Eslatma

• Agar tormoz kaliperini o'rnatish joyi va uzatma parallel bo'lmasa, rotor va kaliper tegishi mumkin.
• Qismlar tabiiy eskirish yoki normal foydalanish natijasida yuzaga keladigan yomonlashuvdan kafolatlanmaydi.
• Maksimal ishlash uchun biz Shimano moylash materiallari va texnik xizmat ko'rsatish mahsulotlarini tavsiya qilamiz.

O'rnatish

G'ildirak spirkasini bog'lash

Spirkalar rasmda ko'rsatilganidek bog'langanligini tekshiring.
Radial yig'ilishdan foydalanib bo'lmaydi.
Spirkalarni 1-rasmda ko'rsatilganidek, old g'ildirakning chap tomoni (rotor o'rnatilgan tomoni) va orqa g'ildirakning chap va o'ng tomonlari uchun va 2-rasmda ko'rsatilganidek, old g'ildirakning o'ng tomoni uchun bog'lang.

G'ildirakning aylanish yo'nalishi

Rotor o'rnatish

<SM-RT61>

Rotorni va rotorni mahkamlovchi plastinani g'ildirak o'qiga o'rnating, so'ngra 1-rasmda ko'rsatilganidek murvatlarni o'rnating va torting.
Tortish momenti:
2 - 4 N·m {18 - 35 dyuym funt}

Qo'lqop kiygan holda, 2-rasmda ko'rsatilganidek, rotorni soat yo'nalishi bo'yicha aylantirish uchun kuch qo'llang. Buni amalga oshirayotganda, rotorni mahkamlovchi murvatlarni rasmda ko'rsatilgan tartibda torting.
3-rasmda ko'rsatilganidek, mahkamlovchi plastinaning qirralarini murvat boshlari ustiga egish uchun tekis uchli tornavida yoki shunga o'xshash asbobdan foydalaning.

<SM-RT62>

Tormoz dastagini o'rnatish

O'rnatish uchun 5 mm Allen kalitidan foydalaning.

Maksimal tashqi diametri 32 mm bo'lgan rul tutqichidan foydalaning.
Tortish momenti:
6 - 8 N·m {53 - 69 dyuym funt}

Kaliperlarni o'rnatish

1. Velosiped g'ildiragini o'rnating. Kaliperni mahkamlovchi murvatlarni bo'shating, so'ngra kaliperlarni ramkaga shunday o'rnatingki, kaliperlar chap va o'ng tomonda ishlasin.

2. Himoya qo'lqoplarini kiygan holda, kaliper qisqich murvatini tortayotganda adapterga soat miliga teskari yo'nalishda bosim o'tkazing.

3. Trosni mahkamlash
   Ichki trosni rasmda ko'rsatilganidek joylashtiring, so'ngra trosni mahkamlovchi murvatni torting.

   Tortish momenti:
   6 - 8 N·m {53 - 69 dyuym funt}
4. Tormoz dastagini bosib turgan holda, kaliperlarni kerakli holatga o'rnating va keyin kaliperni mahkamlovchi murvatlarni torting.
   Tortish momenti:
   6 - 8 N·m {53 - 69 dyuym funt}
5. Kolodkani sozlash vintini ikki marta aylantirib bo'shating.

6. Tormoz dastagini tutqichga tegib ketguncha taxminan 10 marta bosing va hech qanday komponentda muammo yo'qligini va g'ildirak aylantirilganda rotorlar va kolodkalar bir-biriga xalaqit bermasligini tekshiring.

7. Trosdagi bo'shliqni yo'qotish uchun trosni sozlash murvatini aylantiring.


Murvatlarning bo'shashib ketishining oldini olish uchun uchta murvatni rasmda ko'rsatilganidek qopqoq bilan mahkamlang.

• Ustun turi uchun


Kolodkalar eskirganda sozlash

Kaliperlardagi kolodkani sozlash vintini tortish uchun 3 mm Allen kalitidan foydalaning, shunda (A) va (B) bo'shliqlari ikkalasi ham 0,2 – 0,4 mm bo'ladi.

Tormoz kolodkalarini almashtirish

Agar tormoz kolodkalari 0,5 mm qalinlikka tushib qolsa, tormoz kolodkalarini almashtiring.

1. Velosiped g'ildiragini ramkadan chiqarib oling, so'ngra rasmda ko'rsatilganidek tormoz kolodkalarini chiqarib oling.

2. Kolodkani sozlash vintini bo'shating va tormoz dastagidagi trosni sozlash murvatlarini soat yo'nalishi bo'yicha aylantirib bo'shating.

3. Yangi tormoz kolodkalarini o'rnating. Bu vaqtda qisqich halqasini o'rnatishni unutmang.

   Kolodkani sozlash vintini shunday tortingki, tormoz kolodkasi va rotor o'rtasidagi bo'shliq 0,2 – 0,4 mm bo'lsin
   Tortish momenti:
   2 - 4 N·m {18 - 35 dyuym funt}
4. Tormoz kolodkasi va rotor bir-biriga tegmasligini tekshirgandan so'ng, tormoz dastagi bosilganda hech qanday muammo yo'qligini tekshiring.

Ushbu xizmat ko'rsatish bo'yicha qo'llanma sizning yangi velosipedingizda ishlatilgan Shimano velosiped qismlaridan qanday foydalanish va ularga xizmat ko'rsatishni tushuntiradi. Velosipedingiz yoki Shimano qismlariga aloqador bo'lmagan boshqa masalalar bo'yicha savollaringiz bo'lsa, iltimos, sotib olingan joyga yoki velosiped ishlab chiqaruvchisiga murojaat qiling.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222

SHIMANO INC
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Iltimos, e'tibor bering: texnik xususiyatlar ogohlantirishsiz yaxshilanish uchun o'zgartirilishi mumkin.
© Apr. 2006 by Shimano Inc. XBC SZK Malayziyada chop etilgan.
