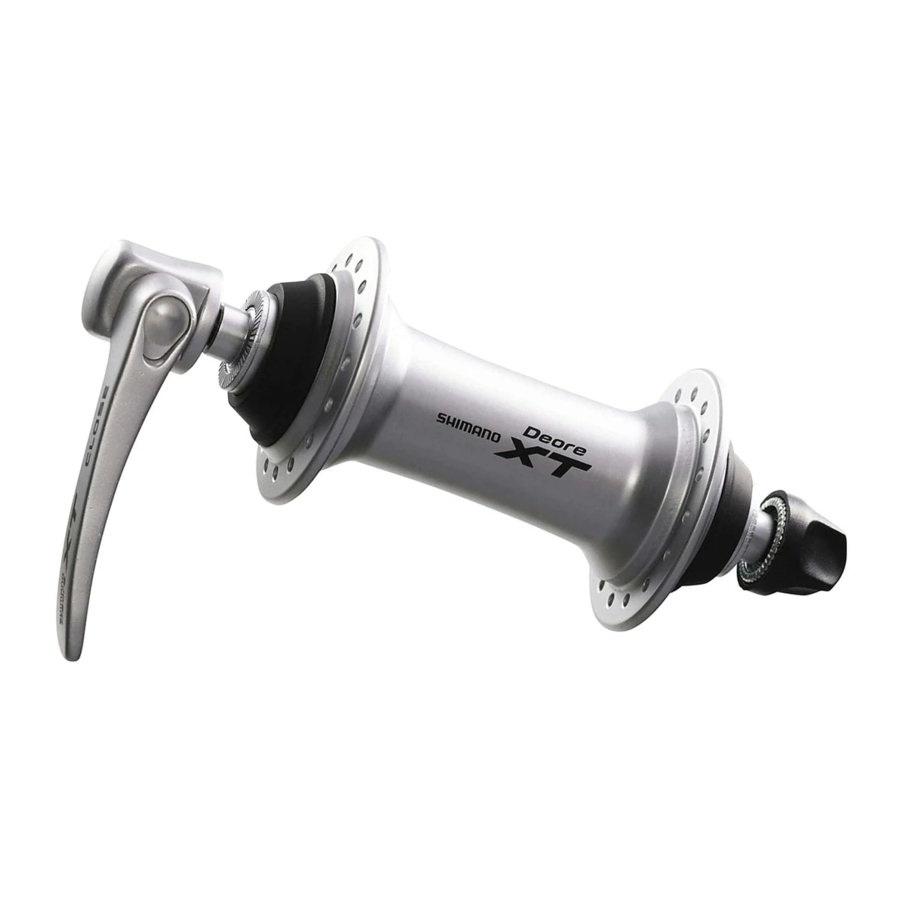

Shimano FH-M775, HB-M775, HB-M770, FH-M770 - Freehub/Oldingi Gupchaklarga Xizmat Ko'rsatish Qo'llanmasi
Texnik xususiyatlar
Freehub / Oldingi gupchak
| Freehub | Oldingi gupchak | |||
| Model raqami | FH-M775 | FH-M770 | HB-M775 | HB-M770 |
| Tezliklar | 9 | –– | ||
| So'zlash teshiklari soni | 32 / 36 | 32 / 36 | ||
| Qulflash gayka o'lchamlari | 135 mm | 100 mm | ||
| Qo'llaniladigan tormozlar | Diskli tormoz | Rim tormozlari | Diskli tormoz | Rim tormozlari |
Kassetali tishli kombinatsiya
| Model raqami | Guruh nomi | Tezliklar | Tish kombinatsiyasi |
| CS-M770 | aq | 9 | 11, 12, 14, 16, 18, 21, 24, 28, 32T |
| as | 9 | 11, 13, 15, 17, 20, 23, 26, 30, 34T |
Umumiy xavfsizlik ma'lumotlari
- Velosipedda yurishdan oldin g'ildiraklarning mahkam o'rnatilganligini tekshiring. Agar g'ildiraklar biron bir tarzda bo'shashgan bo'lsa, ular velosipeddan chiqib ketishi va jiddiy jarohatlarga olib kelishi mumkin.
- Qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Bo'shashgan, 3-77 Oimatsu-cho, Sakai-ku, Sakai-shi, Osaka 590-8577, Japan eski yoki shikastlangan qismlar haydovchiga zarar etkazishi mumkin. Biz faqat original Shimano ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz.
- Ushbu texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing va ularni keyingi ma'lumot uchun xavfsiz joyda saqlang.
Eslatma
- CS-M770 dan 9 tezlikli zanjirlar (CN-7701 / HG93 / HG73 / HG53) bilan birgalikda foydalaning.
- Agar g'ildirak qattiq bo'lib qolsa va aylantirish qiyin bo'lsa, uni moy bilan moylashingiz kerak.
- Gupchakning ichki qismiga hech qanday moy surtmang, aks holda moy chiqib ketadi.
- Tishli yulduzchalarni vaqti-vaqti bilan neytral detarjenda yuvib, keyin ularni qayta moylashingiz kerak. Bundan tashqari, zanjirni neytral detarjen bilan tozalash va uni moylash tishli yulduzchalar va zanjirning foydali xizmat muddatini uzaytirishning samarali usuli bo'lishi mumkin.
- Agar zanjir foydalanish vaqtida tishli yulduzchalardan tushib ketsa, tishli yulduzchalar va zanjirni almashtiring.
- Qismlarga tabiiy eskirish yoki normal foydalanish natijasida yuzaga keladigan buzilishlarga kafolat berilmaydi.
- Maksimal ishlash uchun biz Shimano moylash materiallari va texnik xizmat ko'rsatish mahsulotlarini tavsiya qilamiz.
HG tishli yulduzchalarini o'rnatish
<FH-M775 / FH-M770>
Har bir tishli yulduzcha uchun guruh belgisi bo'lgan sirt tashqi tomonga qarashi va har bir tishli yulduzchadagi tishli chiqiqlarining keng qismlari va erkin g'ildirak korpusining A qismi (truba kengligi keng bo'lgan joy) tekislangan bo'lishi uchun joylashtirilishi kerak.
HG tishli yulduzchalarini o'rnatish uchun qulflash halqasini mahkamlash uchun maxsus asbobdan (TL-LR15) foydalaning.
Tortish momenti: 30 - 50 N·m {261 - 434 dyuym. funt.}
HG tishli yulduzchalarini almashtirish uchun qulflash halqasini olib tashlash uchun maxsus asbob (TL-LR15) va TL-SR21 dan foydalaning.
Erkin g'ildirak korpusini almashtirish
Avval rasmda ko'rsatilgan tartibda gupchak o'qini tortib oling.
Erkin g'ildirak tomonidagi ikki tomonlama qulflash qismini qismlarga ajratib bo'lmaydi.
Chap tomonning tortish momenti: 15 - 20 N·m {132 - 172 dyuym. funt.}
Eslatma:
- Muhrni olib tashlash va o'rnatishda juda ehtiyot bo'ling, shunda muhr egilmaydi. Muhrni qayta o'rnatayotganda, uning to'g'ri tomonga qaraganligiga ishonch hosil qiling va uni iloji boricha uzoqroq joylashtiring.
- Konusga o'rnatilgan chang o'tkazmaydigan qopqoqni qismlarga ajratmang.
- Agar diskli tormoz rotori FH-M775 ga o'rnatilmagan bo'lsa, rotorning mahkamlash tishlari shikastlanishi mumkin, shuning uchun qo'shimcha rotor o'rnatish qopqog'ini o'rnating.
Gupchak o'qini olib tashlaganingizdan so'ng, erkin g'ildirak korpusini mahkamlovchi murvatni (erkin g'ildirak korpusining ichida) olib tashlang va keyin erkin g'ildirak korpusini almashtiring.
Eslatma: Erkin g'ildirak korpusini mahkamlovchi murvatning ipiga moy surtishni unutmang, aks holda bo'shashish yoki yopishish yuzaga kelishi mumkin. Erkin g'ildirak korpusini qismlarga ajratishga urinmang, chunki bu nosozlikka olib kelishi mumkin.
Tortish momenti: 45 - 50 N·m {392 - 434 dyuym. funt.}
Xizmat ko'rsatish
<HB-M775 / HB-M770>
Qurilmani rasmda ko'rsatilgandek qismlarga ajratish mumkin. Vaqti-vaqti bilan turli qismlarga moy surting.
Eslatma:
- HB-M775 ni gupchak qurilmasining chap tomonidan (rotorning mahkamlash tishli tomoni) qismlarga ajratib bo'lmaydi.
- Muhrni olib tashlash va o'rnatishda juda ehtiyot bo'ling, shunda muhr egilmaydi. Muhrni qayta o'rnatayotganda, uning to'g'ri tomonga qaraganligiga ishonch hosil qiling va uni iloji boricha uzoqroq joylashtiring.
- Agar diskli tormoz rotori HB-M775 ga o'rnatilmagan bo'lsa, rotorning mahkamlash tishlari shikastlanishi mumkin, shuning uchun qo'shimcha rotor o'rnatish qopqog'ini o'rnating.
<Yig'ish>
Gupchak o'qini o'rnatish uchun maxsus asbobdan (TL-HS22/HS20 /17mm) va qulflash gaykasini mahkamlash uchun 5 mm Allen kalitidan foydalaning, shunda mexanizm rasmda ko'rsatilgandek ikki tomonlama qulflanadi.
Tortish momenti: 15 - 17 N·m {132 - 146 dyuym. funt.}
G'ildirak so'zlashlarini bog'lash
<FH-M775 / HB-M775>
So'zlashlar rasmda ko'rsatilgandek bog'langanligini tekshiring.
Radial yig'ishdan foydalanib bo'lmaydi.
G'ildirakning aylanish yo'nalishi
Rotor o'rnatish
Tortish momenti: 40 N·m {350 dyuym. funt.}
