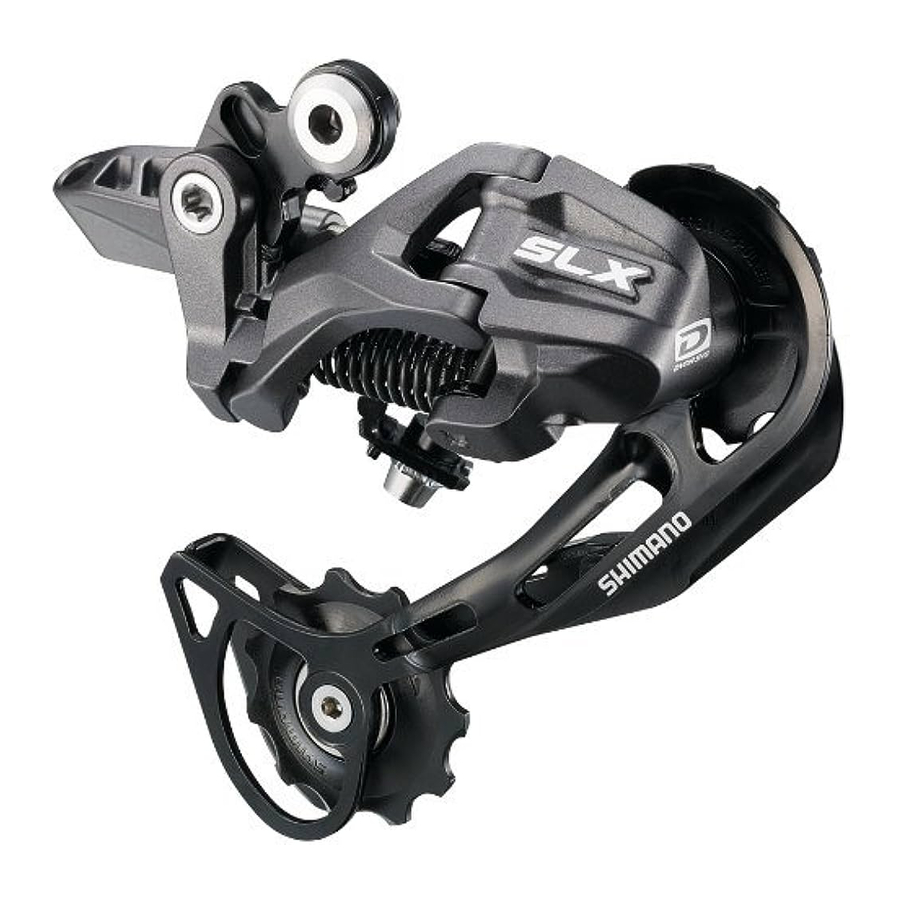

Shimano RD-M662 - Orqa tormoz moslamasiga xizmat ko'rsatish qo'llanmasi

Texnik xususiyatlar

Orqa tormoz moslamasi

Umumiy xavfsizlik ma'lumotlari

• G'ildirakni o'rnatish qiyin bo'lsa, tez bo'shatish dastagini rotor tomoniga o'rnating. Agar shunday qilsangiz, tez bo'shatish dastagi rotorga xalaqit bermasligiga va kuyishlar yuzaga kelmasligiga ishonch hosil qiling.
• Zanjirni tozalash uchun neytral detarjendan foydalaning. Ishqoriy yoki kislotali detarjendan foydalanmang, masalan, zang tozalagichlar, chunki bu zanjirning shikastlanishiga va/yoki ishdan chiqishiga olib kelishi mumkin.
• Kuchaytirilgan ulanish pinidan faqat tor turdagi zanjirni ulash uchun foydalaning.
• Kuchaytirilgan ulanish pinlarining ikki xil turi mavjud. Qaysi pinni ishlatishni tanlashdan oldin quyidagi jadvalni tekshiring. Agar kuchaytirilgan ulanish pinlaridan boshqa ulanish pinlari ishlatilsa yoki zanjir turiga mos kelmaydigan kuchaytirilgan ulanish pimi yoki asbob ishlatilsa, etarli ulanish kuchi olinmasligi mumkin, bu esa zanjirning uzilishiga yoki tushib ketishiga olib kelishi mumkin.

Zanjir	Kuchaytirilgan ulanish pimi	Zanjir asbobi
9 tezlikli super tor zanjir, masalan CN-7701 / CN-HG93	Kumush 6.5mm	TL-CN32 / TL-CN27
8- / 7- / 6-tezlikli tor zanjir, masalan CN-HG50 / CN-HG40	Qora 7.1mm	TL-CN32 / TL-CN27

• Tishli g'ildiraklar sonining o'zgarishi tufayli zanjir uzunligini sozlash zarur bo'lsa, kesishni kuchaytirilgan ulanish pimi yoki uchki pimi yordamida zanjir ulangan joydan boshqa joyda amalga oshiring. Agar zanjir kuchaytirilgan ulanish pimi yoki uchki pimi bilan ulangan joyda kesilsa, shikastlanadi.

• Zanjirning tarangligi to'g'ri ekanligini va zanjir shikastlanmaganligini tekshiring. Agar taranglik juda zaif bo'lsa yoki zanjir shikastlangan bo'lsa, zanjirni almashtirish kerak. Agar bu bajarilmasa, zanjir uzilib, jiddiy jarohatlarga olib kelishi mumkin.
• Ehtiyot qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Bo'shashgan, eskirgan yoki shikastlangan qismlar velosipedning yiqilishiga olib kelishi mumkin va natijada jiddiy jarohatlar yuzaga kelishi mumkin. Biz faqat original Shimano ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz.
• Ehtiyot qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Agar sozlashlar to'g'ri bajarilmasa, zanjir tushib ketishi mumkin va bu sizning velosipeddan yiqilib tushishingizga olib kelishi mumkin, bu esa jiddiy jarohatlarga olib kelishi mumkin.
• Ushbu texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing va ularni keyinroq foydalanish uchun xavfsiz joyda saqlang.

Eslatma

• Agar tishli uzatish operatsiyalari silliq bo'lmasa, tormoz moslamasini yuving va barcha harakatlanuvchi qismlarni moylang.
• Agar bo'g'inlardagi bo'shliq miqdori shunchalik katta bo'lsa, sozlashning iloji bo'lmasa, tormoz moslamasini almashtirishingiz kerak.
• Tormoz moslamasini vaqti-vaqti bilan tozalab turing va barcha harakatlanuvchi qismlarni (mexanizm va g'ildiraklar) moylang.
• Agar tishli uzatishni sozlashni amalga oshirishning iloji bo'lmasa, velosipedning orqa tomonidagi parallellik darajasini tekshiring. Shuningdek, kabel moylanganligini va tashqi qoplama juda uzun yoki juda qisqa emasligini tekshiring.
• Agar g'ildirakdagi bo'shliq natijasida g'ayrioddiy shovqin eshitsangiz, g'ildirakni almashtirishingiz kerak.
• Agar foydalanish vaqtida zanjir tishli g'ildiraklardan tushib ketsa, tishli g'ildiraklar va zanjirni almashtiring.
• Ichki kabel yo'nalishi bo'lgan ramkadan foydalanish qat'iy tavsiya etilmaydi, chunki u yuqori kabel qarshiligi tufayli SIS uzatish funktsiyasini buzishga moyil.
• Doimo bir xil guruh belgilariga ega bo'lgan tishli g'ildirak to'plamidan foydalanishga ishonch hosil qiling. Hech qachon boshqa guruh belgisiga ega bo'lgan tishli g'ildirak bilan birgalikda foydalanmang.
• Rulni har ikki tomonga to'liq burilganda ham zaxiraga ega bo'lgan tashqi qoplamadan foydalaning. Bundan tashqari, rulni to'liq burilganda uzatish dastagi velosiped ramkasiga tegmasligini tekshiring.
• Tishli uzatish kabeli uchun maxsus moy (SIS-SP41) ishlatiladi. DURA-ACE moyidan yoki boshqa turdagi moylardan foydalanmang, aks holda ular tishli uzatish ko'rsatkichlarining yomonlashishiga olib kelishi mumkin.
• Silliq harakatlanishi uchun ichki kabelni va tashqi qoplamaning ichki qismini ishlatishdan oldin moylang.
• Silliq ishlashi uchun belgilangan tashqi qoplamadan va pastki qavs kabel yo'riqnomasidan foydalaning.
• Tishli uzatish bilan bog'liq dastaklarning ishlashi faqat old zanjirli g'ildirak aylanayotganda amalga oshirilishi kerak.
• Qismlarga tabiiy eskirish yoki normal foydalanish natijasida yuzaga keladigan yomonlashuvga kafolat berilmaydi.
• Maksimal ishlash uchun biz Shimano moylash materiallari va texnik xizmat ko'rsatish mahsulotlarini tavsiya qilamiz.
• O'rnatish, sozlash, texnik xizmat ko'rsatish yoki foydalanish usullari bo'yicha har qanday savollar bo'yicha professional velosiped sotuvchisiga murojaat qiling.

Orqa tormoz moslamasini o'rnatish

Qavs shpindeli
Qattiqlashtiruvchi moment:
8 - 10 N·m {70 - 86 in. lbs.}

Eslatma: Vaqti-vaqti bilan tushib ketish va qavs o'rtasida rasmda ko'rsatilgandek bo'shliq yo'qligini tekshiring. Agar bu ikki qism o'rtasida bo'shliq bo'lsa, tishli uzatish ko'rsatkichlari bilan bog'liq muammolar yuzaga kelishi mumkin.

SIS sozlamasi

1. Yuqori sozlash
   Yuqori sozlash vintini shunday sozlangki, yo'naltiruvchi g'ildirak orqadan qaraganda eng kichik tishli g'ildirakning tashqi chizig'i bilan bir xil bo'lsin.

2. Pastki sozlash
   Pastki sozlash vintini shunday burangki, yo'naltiruvchi g'ildirak to'g'ridan-to'g'ri eng katta tishli g'ildirak bilan bir xil bo'lgan holatga o'tsin.

3. Orqa osma velosipedlarda zanjir uzunligi
   A uzunligi orqa osmaning harakatiga qarab o'zgaradi. Shu sababli, agar zanjir uzunligi juda qisqa bo'lsa, haydovchi tizimiga haddan tashqari yuk tushishi mumkin. Orqa osma "A" o'lchami eng uzun bo'lgan holatda va zanjir eng katta tishli g'ildirak va eng katta zanjirli g'ildirakda bo'lganda zanjirga ikkita bo'g'in qo'shib, zanjir uzunligini o'rnating. Agar orqa osmaning harakat miqdori katta bo'lsa, zanjir eng kichik zanjirli g'ildirak va eng kichik tishli g'ildirakda bo'lganda zanjirdagi bo'shliq to'g'ri qabul qilinmasligi mumkin.

   2 ta bo'g'in qo'shing (zanjir ham eng katta tishli g'ildirakda, ham eng katta zanjirli g'ildirakda)
4. Tashqi qoplamaning uzunligi
   1. B-taranglikni sozlash vintini rasmda ko'rsatilgan holatga kelguncha bo'shating.

   2. Tashqi qoplamada etarli bo'shliq borligini tekshiring. Keyin, tashqi qoplamani orqa tormoz moslamasidagi tashqi qoplama ushlagichining pastki qirrasi bilan tekislang va keyin tashqi qoplamaning ortiqcha uzunligini kesib oling.


Eslatma:
Orqa osma harakatlanganda tashqi to'xtatuvchidan orqa tormoz moslamasining tashqi qoplama ushlagichigacha bo'lgan masofa o'zgarishi mumkin, shuning uchun tashqi qoplamaning uzunligini bu uzunlik eng katta bo'lgan nuqtada aniqlang.

Tashqi qoplamani kesish
Tashqi qoplamani kesgandan so'ng, teshikning ichki qismi bir xil diametrga ega bo'lishi uchun uchini yumaloq qiling.

Xuddi shu tashqi uch qopqog'ini tashqi qoplamaning kesilgan uchiga ulang.

Til va rezina qalqonli muhrlangan qopqoq ramkaning tashqi qoplama to'xtatuvchisiga o'rnatilishi kerak.

Kabelni orqa tormoz moslamasiga ulang va kabeldagi dastlabki bo'shliqni olib tashlaganingizdan so'ng, rasmda ko'rsatilgandek orqa tormoz moslamasiga qayta mahkamlang.

Eslatma:
Kabelning truba ichida mahkam o'rnashganligiga ishonch hosil qiling.

Qattiqlashtiruvchi moment:
5 - 7 N·m {44 - 60 in. lbs.}

Eslatma:
Ichki kabelni taxminan 30 mm dan kamroq uzunlikda chiqib turadigan qilib o'rnating va keyin ichki kabel g'ildirakning spikerlariga xalaqit bermasligini tekshiring. Ushbu qadamni bajarayotganda g'ildirakning aylanishini to'xtating.

5. B-taranglikni sozlash vintidan qanday foydalanish kerakZanjirni eng kichik zanjirli g'ildirak va eng katta tishli g'ildirakka o'rnating va uzatmalarni almashtirish uchun krank qo'lini burang. Keyin, yo'naltiruvchi g'ildirak tishli g'ildirakka xalaqit bermasligi uchun, lekin zanjirga tegib ketadigan darajada yaqin bo'lmasligi uchun B-taranglikni sozlash vintini burang. Keyin, zanjirni eng kichik tishli g'ildirakka o'rnating va g'ildirak tishli g'ildirakka tegmasligiga ishonch hosil qilish uchun yuqoridagini takrorlang.


<Eng katta tishli g'ildirak va yo'naltiruvchi g'ildirak o'rtasidagi masofani tekshirish>
Orqa tormoz moslamasini eng past uzatma holatiga o'rnating, g'ildirakning aylanishini to'xtating va keyin yo'naltiruvchi g'ildirakning chetidan eng katta tishli g'ildirakning chetigacha bo'lgan masofa 5 - 6 mm oralig'ida ekanligini tekshiring. Uzatmalarni almashtirish uchun krank qo'lini burang va sezgida qo'pollik yo'qligini tekshiring. Agar kassetali tishli g'ildirak uchun tishlar soni o'zgartirilsa, ushbu sozlamani yana bajaring.

6. SIS sozlamasi
   Zanjirni 2-tishli g'ildirakka o'tkazish uchun uzatish dastagini bir necha marta ishlating. Keyin, dastakdagi o'yinni olib tashlash uchun dastakni etarli darajada bosib, krank qo'lini burang.
   Eng yaxshi SIS ko'rsatkichlari uchun barcha quvvat uzatish qismlarini vaqti-vaqti bilan moylab turing.
