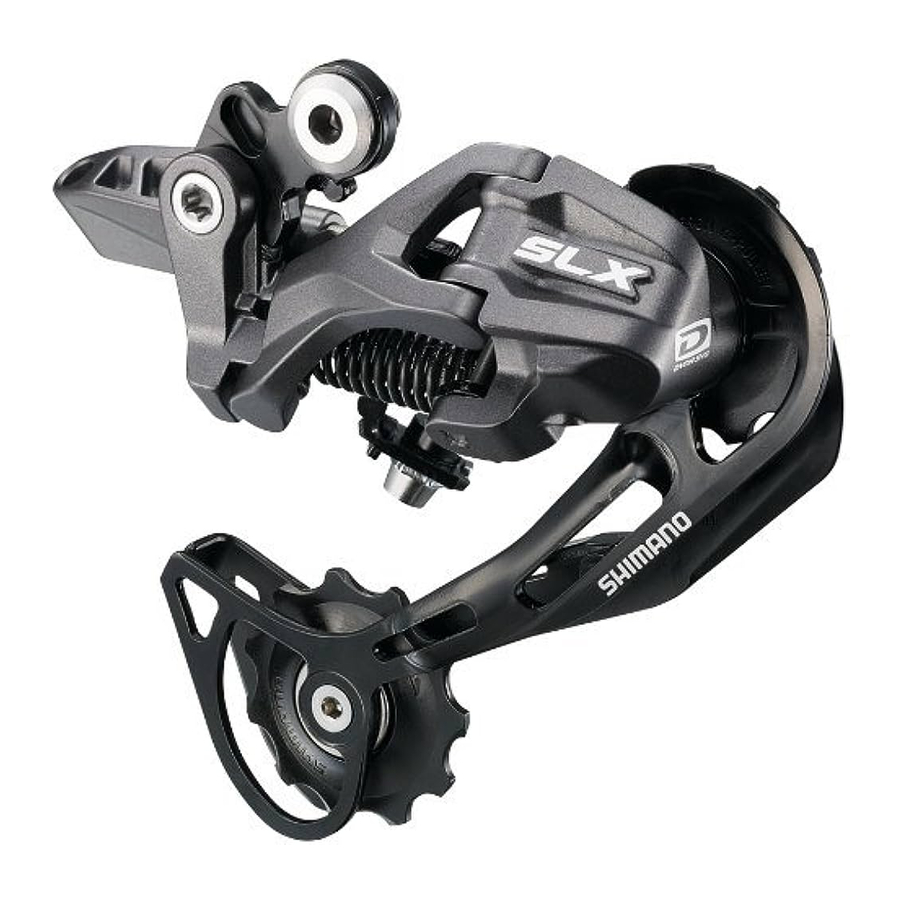

Shimano RD-M662 - Manual de service pentru schimbătorul spate

Specificații

Schimbător spate

Informații generale de siguranță

• Dacă este dificil să instalați roata, instalați maneta de eliberare rapidă pe partea rotorului. Dacă faceți acest lucru, asigurați-vă că maneta de eliberare rapidă nu interferează cu rotorul și că nu apar arsuri.
• Utilizați detergent neutru pentru a curăța lanțul. Nu utilizați detergent pe bază de alcali sau acid, cum ar fi detergenții pentru rugină, deoarece pot duce la deteriorarea și/sau defectarea lanțului.
• Utilizați știftul de conectare ranforsat numai pentru conectarea tipului îngust de lanț.
• Există două tipuri diferite de știfturi de conectare ranforsate disponibile. Asigurați-vă că verificați tabelul de mai jos înainte de a selecta ce știft să utilizați. Dacă se utilizează știfturi de conectare altele decât știfturile de conectare ranforsate, sau dacă se utilizează un știft de conectare ranforsat sau o unealtă care nu este potrivită pentru tipul de lanț, este posibil să nu se obțină o forță de conectare suficientă, ceea ce ar putea cauza ruperea sau căderea lanțului.

Lanț	Știft de conectare ranforsat	Unealtă pentru lanț
Lanț super îngust cu 9 viteze, cum ar fi CN-7701 / CN-HG93	Argintiu 6.5mm	TL-CN32 / TL-CN27
Lanț îngust cu 8 / 7 / 6 viteze, cum ar fi CN-HG50 / CN-HG40	Negru 7.1mm	TL-CN32 / TL-CN27

• Dacă este necesar să reglați lungimea lanțului din cauza unei modificări a numărului de dinți ai pinionului, faceți tăietura în alt loc decât locul în care lanțul a fost unit folosind un știft de conectare ranforsat sau un știft de capăt. Lanțul va fi deteriorat dacă este tăiat într-un loc în care a fost unit cu un știft de conectare ranforsat sau un știft de capăt.

• Verificați dacă tensiunea lanțului este corectă și dacă lanțul nu este deteriorat. Dacă tensiunea este prea slabă sau lanțul este deteriorat, lanțul trebuie înlocuit. Dacă acest lucru nu se face, lanțul se poate rupe și poate provoca vătămări grave.
• Obțineți și citiți cu atenție instrucțiunile de service înainte de a instala piesele. Piese slăbite, uzate sau deteriorate pot cauza căderea bicicletei și pot provoca vătămări grave. Vă recomandăm insistent să utilizați numai piese de schimb originale Shimano.
• Obțineți și citiți cu atenție instrucțiunile de service înainte de a instala piesele. Dacă ajustările nu sunt efectuate corect, lanțul poate cădea și acest lucru vă poate face să cădeți de pe bicicletă, ceea ce ar putea duce la vătămări grave.
• Citiți cu atenție aceste Instrucțiuni tehnice de service și păstrați-le într-un loc sigur pentru referințe ulterioare.

Notă

• Dacă operațiunile de schimbare a vitezelor nu se simt ușor, spălați schimbătorul și lubrifiați toate părțile mobile.
• Dacă gradul de slăbire a legăturilor este atât de mare încât reglarea nu este posibilă, ar trebui să înlocuiți schimbătorul.
• Ar trebui să curățați periodic schimbătorul și să lubrifiați toate părțile mobile (mecanismul și rolele).
• Dacă reglarea schimbării vitezelor nu poate fi efectuată, verificați gradul de paralelism la capătul din spate al bicicletei. De asemenea, verificați dacă cablul este lubrifiat și dacă carcasa exterioară este prea lungă sau prea scurtă.
• Dacă auziți zgomote anormale ca urmare a slăbirii unei role, ar trebui să înlocuiți rola.
• Dacă lanțul continuă să cadă de pe pinioane în timpul utilizării, înlocuiți pinioanele și lanțul.
• Utilizarea unui cadru cu rutare internă a cablurilor este puternic descurajată, deoarece are tendința de a afecta funcția de schimbare SIS din cauza rezistenței ridicate a cablului.
• Asigurați-vă întotdeauna că utilizați setul de pinioane care poartă aceleași marcaje de grup. Nu utilizați niciodată în combinație cu un pinion care poartă o marcă de grup diferită.
• Utilizați o carcasă exterioară care să aibă încă o anumită lungime de rezervă, chiar și atunci când ghidonul este rotit complet în ambele părți. În plus, verificați dacă maneta de schimbare nu atinge cadrul bicicletei atunci când ghidonul este rotit complet.
• Se utilizează o vaselină specială pentru cablul de schimbare a vitezelor (SIS-SP41). Nu utilizați vaselină DURA-ACE sau alte tipuri de vaselină, altfel acestea pot provoca deteriorarea performanței de schimbare a vitezelor.
• Ungeți cablul interior și interiorul carcasei exterioare înainte de utilizare pentru a vă asigura că alunecă corect.
• Pentru o funcționare lină, utilizați carcasa exterioară specificată și ghidajul cablului suportului inferior.
• Acționarea manetelor legate de schimbarea vitezelor trebuie făcută numai atunci când foaia față se rotește.
• Piesele nu sunt garantate împotriva uzurii naturale sau a deteriorării rezultate din utilizarea normală.
• Pentru performanțe maxime, vă recomandăm cu căldură lubrifianții și produsele de întreținere Shimano
• Pentru orice întrebări cu privire la metodele de instalare, reglare, întreținere sau funcționare, vă rugăm să contactați un dealer profesionist de biciclete.

Instalarea schimbătorului spate

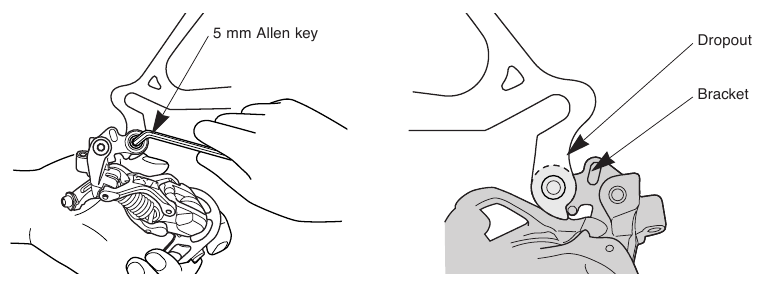

Ax suport
Cuplu de strângere:
8 - 10 N·m {70 - 86 in. lbs.}

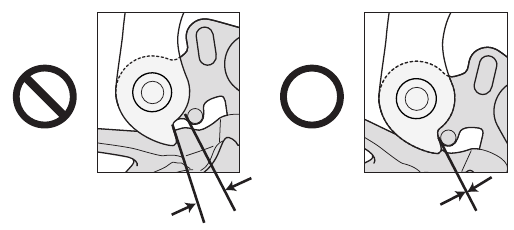

Notă: Verificați periodic dacă nu există spațiu între dropout și suport, așa cum se arată în ilustrație. Dacă există un spațiu între aceste două părți, pot apărea probleme cu performanța de schimbare a vitezelor.

Reglarea SIS

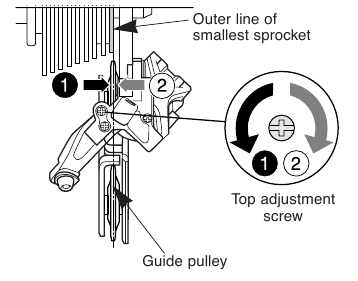

1. Reglarea superioară
   Rotiți șurubul de reglare superioară pentru a regla astfel încât rola de ghidare să fie aliniată cu linia exterioară a celui mai mic pinion atunci când priviți din spate.

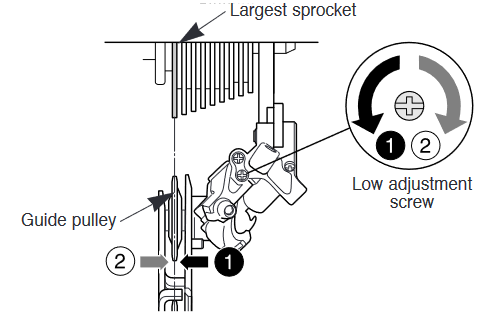

2. Reglarea inferioară
   Rotiți șurubul de reglare inferioară astfel încât rola de ghidare să se deplaseze într-o poziție direct aliniată cu cel mai mare pinion.

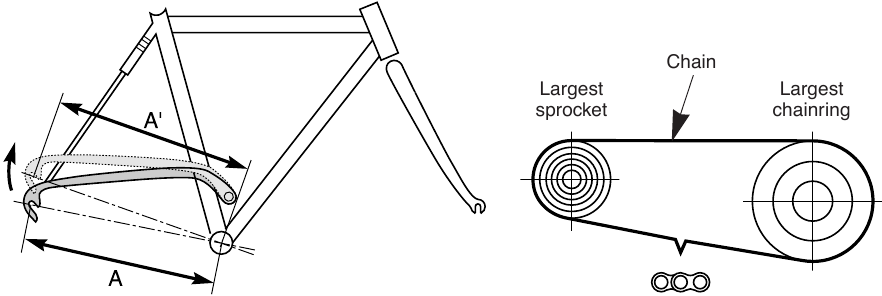

3. Lungimea lanțului pe bicicletele cu suspensie spate
   Lungimea lui A va varia în funcție de mișcarea suspensiei spate. Din acest motiv, o sarcină excesivă poate fi plasată pe sistemul de transmisie dacă lungimea lanțului este prea scurtă. Setați lungimea lanțului adăugând două zale la lanț atunci când suspensia spate este într-o poziție în care dimensiunea "A" este cea mai lungă și lanțul este pe cel mai mare pinion și pe cea mai mare foaie. Dacă cantitatea de mișcare a suspensiei spate este mare, slăbirea lanțului poate să nu fie preluată corect atunci când lanțul este pe cea mai mică foaie și pe cel mai mic pinion.

   Adăugați 2 zale (cu lanțul atât pe cel mai mare pinion, cât și pe cea mai mare foaie)
4. Lungimea carcasei exterioare

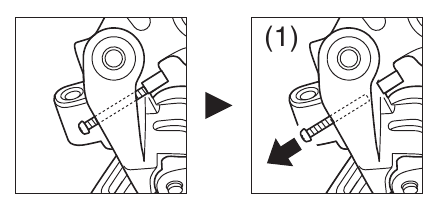

   1. Slăbiți șurubul de reglare a tensiunii B până când se află în poziția indicată în ilustrație.

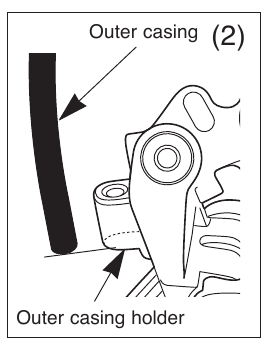

   2. Verificați dacă există suficientă slăbire în carcasa exterioară. Apoi, aliniați carcasa exterioară cu marginea inferioară a suportului carcasei exterioare de la schimbătorul spate și apoi tăiați orice lungime în exces a carcasei exterioare.


Notă:
Distanța dintre opritorul exterior și suportul carcasei exterioare al schimbătorului spate se poate modifica atunci când suspensia spate se mișcă, așa că determinați lungimea carcasei exterioare în punctul în care această lungime este la maxim.

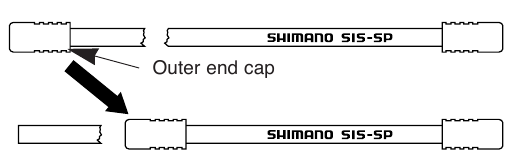

Tăierea carcasei exterioare
După tăierea carcasei exterioare, faceți capătul rotund, astfel încât interiorul orificiului să aibă un diametru uniform.

Atașați același capac de capăt exterior la capătul tăiat al carcasei exterioare.

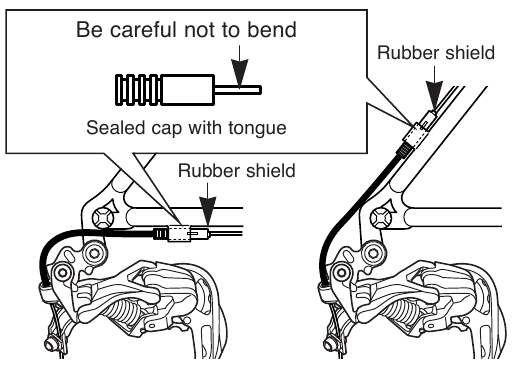

Capacul sigilat cu limbă și scutul de cauciuc trebuie instalate pe opritorul carcasei exterioare al cadrului.

Conectați cablul la schimbătorul spate și, după ce ați preluat slăbirea inițială a cablului, reasigurați-l la schimbătorul spate, așa cum se arată în ilustrație.

Notă:

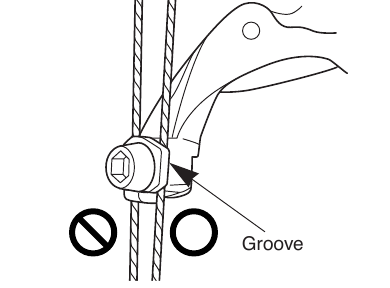

Asigurați-vă că cablul este bine fixat în canelură.

Cuplu de strângere:
5 - 7 N·m {44 - 60 in. lbs.}

Notă:

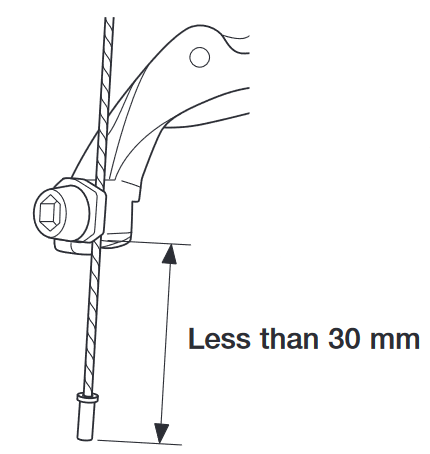

Setați cablul interior astfel încât să iasă cu o lungime mai mică de aproximativ 30 mm, și apoi verificați dacă cablul interior nu interferează cu spițele roții. Opriți rotirea roții în timp ce efectuați acest pas.

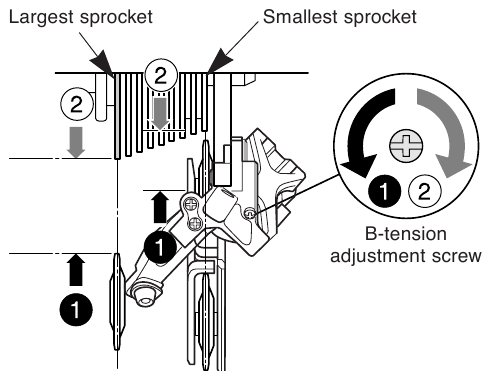

5. Cum se utilizează șurubul de reglare a tensiunii B Montați lanțul pe cea mai mică foaie și pe cel mai mare pinion și rotiți brațul manivelei pentru a schimba vitezele. Apoi rotiți șurubul de reglare a tensiunii B pentru a regla astfel încât rola de ghidare să nu interfereze cu pinionul, dar nu atât de aproape încât să atingă lanțul. Apoi, setați lanțul pe cel mai mic pinion și repetați cele de mai sus pentru a vă asigura că rola nu atinge pinionul.


<Verificarea distanței dintre cel mai mare pinion și rola de ghidare>
Setați schimbătorul spate în poziția de viteză cea mai mică, opriți rotirea roții și apoi verificați dacă distanța de la marginea rolei de ghidare până la marginea celui mai mare pinion se află în intervalul de 5 - 6 mm. Rotiți brațul manivelei pentru a schimba vitezele și verificați dacă nu există rugozitate la atingere. Dacă numărul de dinți pentru pinionul casetei este modificat, efectuați din nou această setare.

6. Reglarea SIS

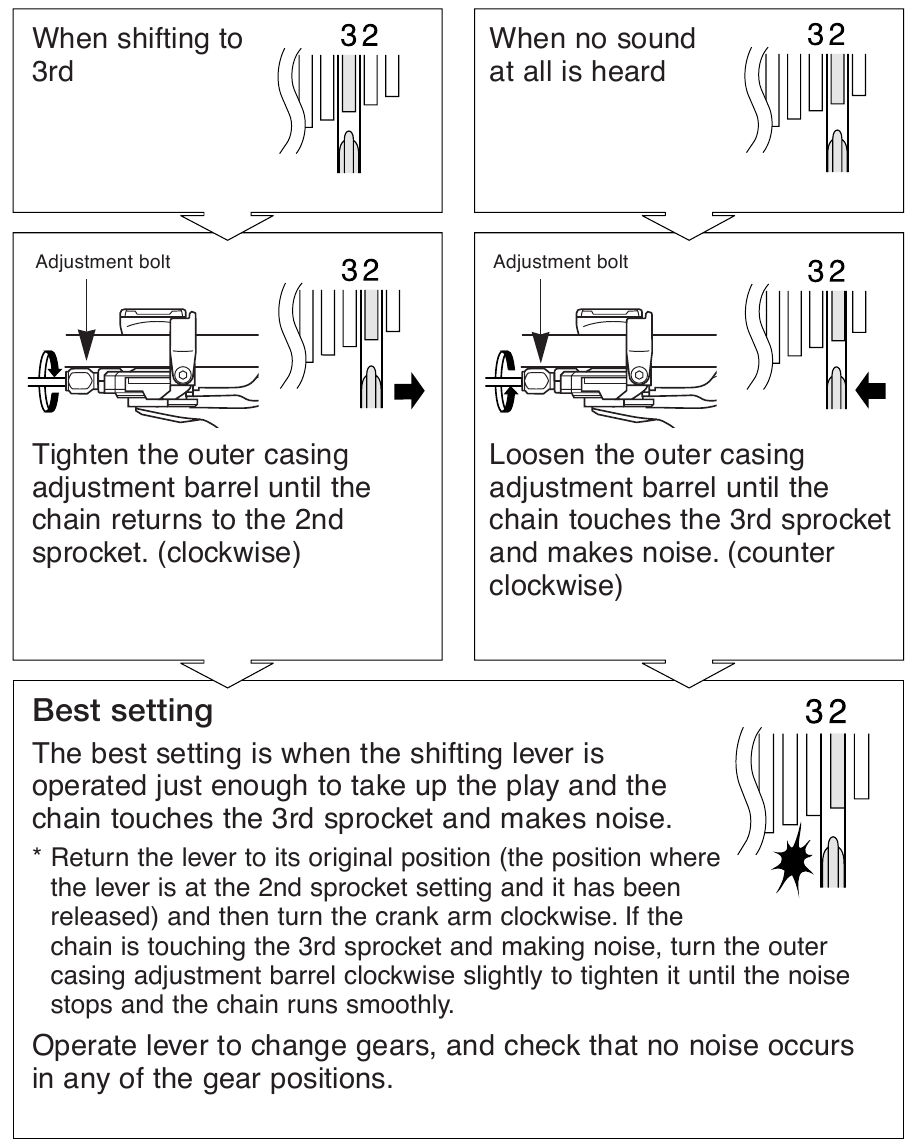

   Acționați maneta de schimbare de mai multe ori pentru a muta lanțul pe al 2-lea pinion. Apoi, în timp ce apăsați maneta suficient pentru a prelua jocul din manetă, rotiți brațul manivelei.
   Pentru cea mai bună performanță SIS, lubrifiați periodic toate părțile de transmisie a puterii.
