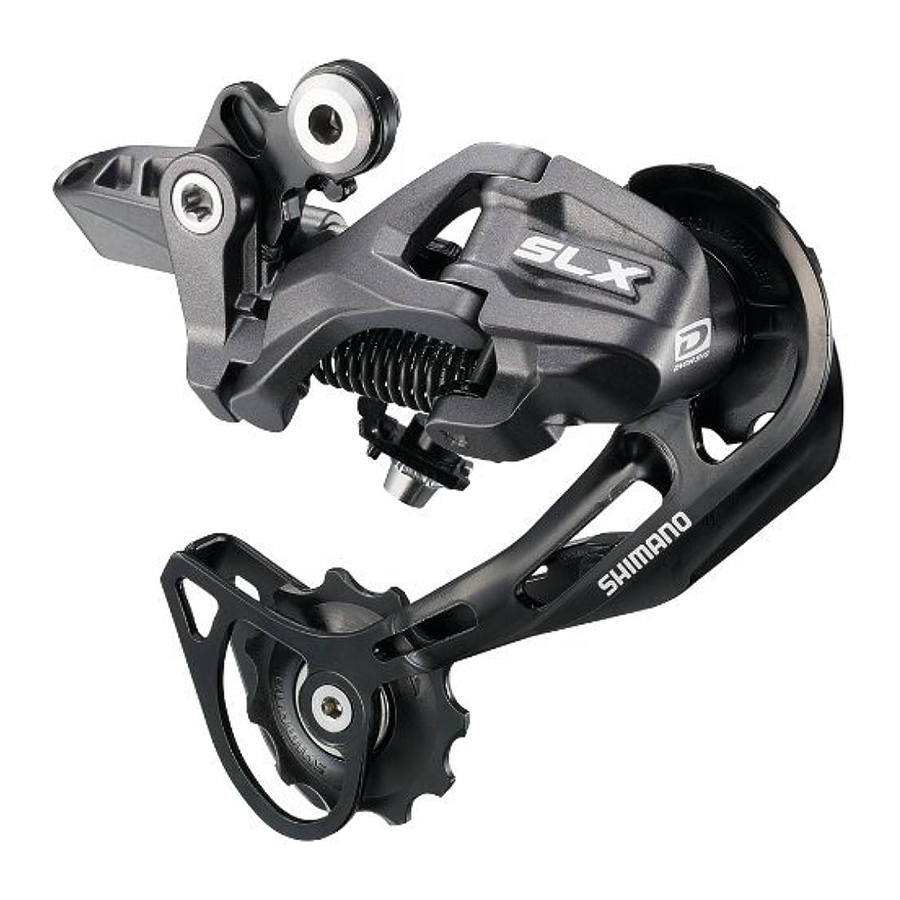

Shimano RD-M662 - Priručnik za servis stražnjeg mjenjača

Specifikacije

Stražnji mjenjač

Opće sigurnosne informacije

• Ako je teško instalirati kotač, instalirajte ručicu za brzo otpuštanje na strani rotora. Ako to radite, provjerite da ručica za brzo otpuštanje ne ometa rotor i da ne dolazi do opeklina.
• Koristite neutralni deterdžent za čišćenje lanca. Nemojte koristiti deterdžente na bazi lužina ili kiselina, kao što su sredstva za čišćenje hrđe, jer to može dovesti do oštećenja i/ili kvara lanca.
• Koristite ojačani spojni zatik samo za spajanje uskog tipa lanca.
• Postoje dvije različite vrste ojačanih spojnih zatika. Obavezno provjerite tablicu u nastavku prije odabira zatika koji ćete koristiti. Ako se koriste spojni zatikovi koji nisu ojačani spojni zatikovi, ili ako se koristi ojačani spojni zatik ili alat koji nije prikladan za vrstu lanca, možda se neće postići dovoljna sila spajanja, što može uzrokovati pucanje ili otpadanje lanca.

Lanac	Ojačani spojni zatik	Alat za lanac
9-brzinski super uski lanac kao što je CN-7701 / CN-HG93	Srebrni 6.5mm	TL-CN32 / TL-CN27
8- / 7- / 6-brzinski uski lanac kao što je CN-HG50 / CN-HG40	Crni 7.1mm	TL-CN32 / TL-CN27

• Ako je potrebno podesiti duljinu lanca zbog promjene u broju zubaca lančanika, napravite rez na nekom drugom mjestu osim na mjestu gdje je lanac spojen pomoću ojačanog spojnog zatika ili krajnjeg zatika. Lanac će se oštetiti ako se reže na mjestu gdje je spojen ojačanim spojnim zatikom ili krajnjim zatikom.

• Provjerite je li napetost lanca ispravna i da lanac nije oštećen. Ako je napetost preslaba ili je lanac oštećen, lanac treba zamijeniti. Ako se to ne učini, lanac može puknuti i uzrokovati ozbiljne ozljede.
• Pažljivo nabavite i pročitajte upute za servis prije instaliranja dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati pad bicikla i ozbiljne ozljede. Preporučujemo korištenje samo originalnih Shimano zamjenskih dijelova.
• Pažljivo nabavite i pročitajte upute za servis prije instaliranja dijelova. Ako podešavanja nisu pravilno izvedena, lanac može otpasti i to može uzrokovati pad s bicikla što može rezultirati ozbiljnim ozljedama.
• Pažljivo pročitajte ove Upute za tehnički servis i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Napomena

• Ako prebacivanje brzina nije glatko, operite mjenjač i podmažite sve pokretne dijelove.
• Ako je količina labavosti u karikama toliko velika da podešavanje nije moguće, trebali biste zamijeniti mjenjač.
• Povremeno biste trebali očistiti mjenjač i podmazati sve pokretne dijelove (mehanizam i remenice).
• Ako se ne može izvršiti podešavanje prebacivanja brzina, provjerite stupanj paralelnosti na stražnjem kraju bicikla. Također provjerite je li kabel podmazan i je li vanjsko kućište predugo ili prekratko.
• Ako čujete neuobičajenu buku kao rezultat labavosti u remenici, trebali biste zamijeniti remenicu.
• Ako lanac tijekom uporabe stalno pada s lančanika, zamijenite lančanike i lanac.
• Okvir s unutarnjim usmjeravanjem kabela se strogo ne preporučuje jer ima tendenciju narušavanja funkcije SIS prebacivanja zbog visokog otpora kabela.
• Uvijek koristite set lančanika s istim oznakama grupe. Nikada nemojte koristiti u kombinaciji s lančanikom s različitom oznakom grupe.
• Koristite vanjsko kućište koje još uvijek ima nešto duljine za rezervu čak i kada su upravljači okrenuti do kraja na obje strane. Nadalje, provjerite da ručica mjenjača ne dodiruje okvir bicikla kada su upravljači okrenuti do kraja.
• Za kabel mjenjača koristi se posebna mast (SIS-SP41). Nemojte koristiti DURA-ACE mast ili druge vrste masti, jer mogu uzrokovati pogoršanje performansi prebacivanja brzina.
• Podmažite unutarnji kabel i unutrašnjost vanjskog kućišta prije uporabe kako biste osigurali da pravilno klize.
• Za nesmetan rad koristite specificirano vanjsko kućište i vodilicu kabela donjeg nosača.
• Rad ručica povezanih s prebacivanjem brzina treba se izvoditi samo kada se okreće prednji lančanik.
• Dijelovi nemaju jamstvo protiv prirodnog trošenja ili pogoršanja uzrokovanog normalnom uporabom.
• Za maksimalne performanse preporučujemo Shimano maziva i proizvode za održavanje
• Za sva pitanja u vezi s metodama instalacije, podešavanja, održavanja ili rada, obratite se profesionalnom prodavaču bicikala.

Instalacija stražnjeg mjenjača

Osovina nosača
Moment pritezanja:
8 - 10 N·m {70 - 86 in. lbs.}

Napomena: Povremeno provjerite da nema razmaka između ispadanja i nosača kao što je prikazano na slici. Ako postoji razmak između ova dva dijela, mogu se pojaviti problemi s performansama prebacivanja brzina.

SIS Podešavanje

1. Gornje podešavanje
   Okrenite vijak za gornje podešavanje kako biste podesili da vodilica remenice bude u ravnini s vanjskom linijom najmanjeg lančanika gledano sa stražnje strane.

2. Donje podešavanje
   Okrenite vijak za donje podešavanje tako da se vodilica remenice pomakne u položaj izravno u ravnini s najvećim lančanikom.

3. Duljina lanca na biciklima sa stražnjim ovjesom
   Duljina A će varirati ovisno o kretanju stražnjeg ovjesa. Zbog toga se prekomjerno opterećenje može staviti na pogonski sustav ako je duljina lanca prekratka. Postavite duljinu lanca dodavanjem dvije karike lancu kada je stražnji ovjes u položaju gdje je dimenzija "A" najdulja, a lanac je na najvećem lančaniku i najvećem lančaniku. Ako je količina kretanja stražnjeg ovjesa velika, labavost u lancu možda se neće pravilno preuzeti kada je lanac na najmanjem lančaniku i najmanjem lančaniku.

   Dodajte 2 karike (s lancem na najvećem lančaniku i najvećem lančaniku)
4. Duljina vanjskog kućišta
   1. Otpustite vijak za podešavanje B-napetosti dok ne bude u položaju prikazanom na slici.

   2. Provjerite ima li dovoljno labavosti u vanjskom kućištu. Zatim poravnajte vanjsko kućište s donjim rubom držača vanjskog kućišta na stražnjem mjenjaču i zatim odrežite višak duljine vanjskog kućišta.


Napomena:
Udaljenost između vanjskog graničnika i držača vanjskog kućišta stražnjeg mjenjača može se promijeniti kada se stražnji ovjes pomakne, stoga odredite duljinu vanjskog kućišta u točki gdje je ta duljina najveća.

Rezanje vanjskog kućišta
Nakon rezanja vanjskog kućišta, zaokružite kraj tako da unutrašnjost rupe ima jednoliki promjer.

Pričvrstite istu vanjsku završnu kapicu na odrezani kraj vanjskog kućišta.

Zatvorena kapica s jezičkom i gumeni štitnik trebaju biti postavljeni na vanjski graničnik kućišta okvira.

Spojite kabel na stražnji mjenjač i, nakon što uklonite početni labavost u kabelu, ponovno pričvrstite na stražnji mjenjač kao što je prikazano na slici.

Napomena:
Provjerite je li kabel sigurno u utoru.

Moment pritezanja:
5 - 7 N·m {44 - 60 in. lbs.}

Napomena:
Postavite unutarnji kabel tako da strši za duljinu manju od oko 30 mm, a zatim provjerite da unutarnji kabel ne ometa žbice kotača. Zaustavite okretanje kotača dok izvodite ovaj korak.

5. Kako koristiti vijak za podešavanje B-napetostiPostavite lanac na najmanji lančanik i najveći lančanik i okrenite ručicu pogona za prebacivanje brzina. Zatim okrenite vijak za podešavanje B-napetosti kako biste podesili da vodilica remenice ne ometa lančanik, ali ne toliko blizu da dodiruje lanac. Zatim postavite lanac na najmanji lančanik i ponovite gore navedeno kako biste bili sigurni da remenica ne dodiruje lančanik.


<Provjera udaljenosti između najvećeg lančanika i vodilice remenice>
Postavite stražnji mjenjač u najniži položaj brzine, zaustavite okretanje kotača, a zatim provjerite je li udaljenost od ruba vodilice remenice do ruba najvećeg lančanika unutar raspona od 5 - 6 mm. Okrenite ručicu pogona za prebacivanje brzina i provjerite da nema hrapavosti u osjećaju. Ako se promijeni broj zubaca za lančanik kazete, ponovno izvršite ovo postavljanje.

6. SIS Podešavanje
   Nekoliko puta aktivirajte ručicu mjenjača kako biste pomaknuli lanac na 2. lančanik. Zatim, dok pritišćete ručicu taman toliko da uklonite zazor u ručici, okrenite ručicu pogona.
   Za najbolje SIS performanse, povremeno podmazujte sve dijelove prijenosa snage.
