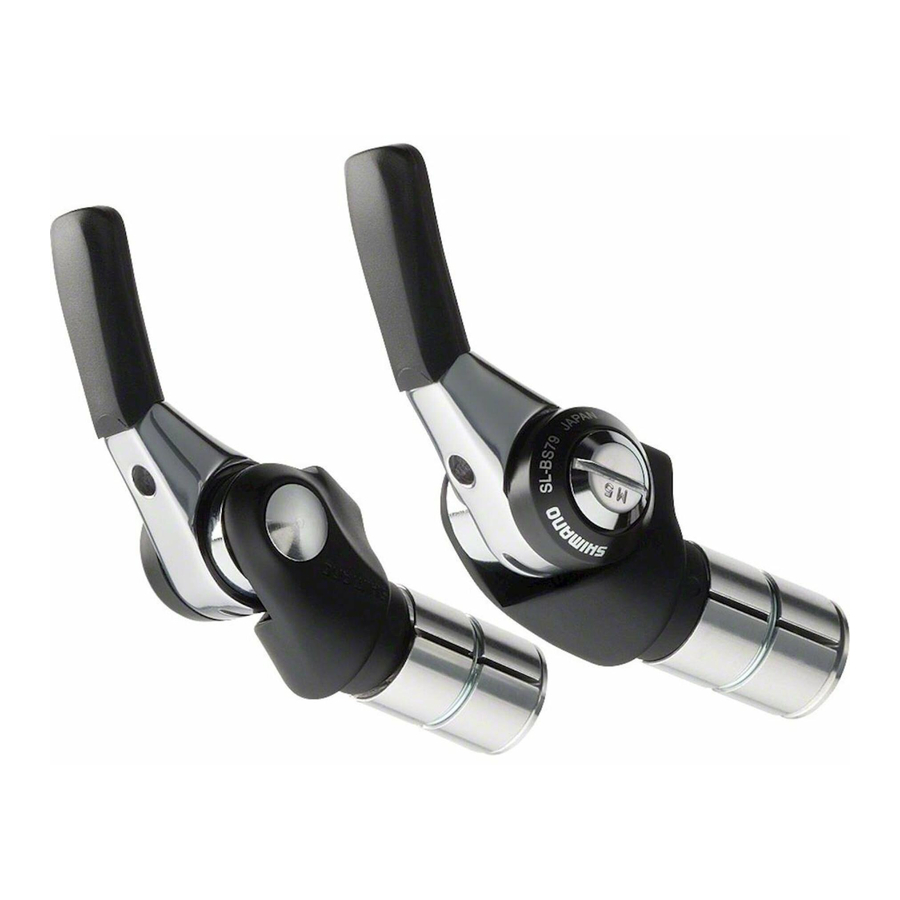

Shimano SL-BS79 - Tehnički priručnik za ručice mjenjača na kraju upravljača

Opće sigurnosne informacije

• Kako biste izbjegli ozbiljne ozljede:
  • Pažljivo nabavite i pročitajte upute za servis prije postavljanja dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati pad bicikla i ozbiljne ozljede kao posljedica toga. Preporučujemo korištenje samo originalnih Shimano zamjenskih dijelova.
  • Pažljivo pročitajte ove Tehničke upute za servis, i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Napomena

• Za nesmetan rad, koristite specificirano vanjsko kućište i vodilicu sajle donjeg nosača.
• Budući da bi visoki otpor sajle okvira s unutarnjim usmjeravanjem sajle narušio SIS funkciju, ova vrsta okvira se ne smije koristiti.
• Klizne površine unutarnje sajle i vanjskog kućišta treba podmazati prije upotrebe.
• Ručica mjenjača može se postaviti na upravljače s promjerima od 19,0 – 22,0 mm.
• Rad ručica povezanih s mijenjanjem brzina treba obavljati samo kada se prednji lančanik okreće.
• Dijelovi nemaju jamstvo protiv prirodnog trošenja ili propadanja uslijed normalne upotrebe.
• Za sva pitanja u vezi s metodama rukovanja ili održavanja, obratite se mjestu kupnje.

Kako biste ostvarili najbolje performanse, preporučujemo korištenje sljedeće kombinacije.

Postavljanje ručice

Prilikom postavljanja komponenti na površine karbonskog okvira/upravljača, provjerite s proizvođačem karbonskog okvira/dijelova njihovu preporuku o momentu pritezanja kako biste spriječili prekomjerno pritezanje koje može uzrokovati oštećenje karbonskog materijala i/ili nedovoljno pritezanje koje može uzrokovati nedostatak čvrstoće pričvršćivanja za komponente.

Ilustracija prikazuje objašnjenje slučaja kada je ručica mjenjača postavljena na spušteni upravljač. Postavite prednju ručicu na isti način.

1. Pričvrstite jedinicu tijela na upravljač, a zatim pomoću imbus ključa od 5 mm okrenite vijak za pričvršćivanje tijela u smjeru suprotnom od kazaljke na satu kako biste ga pritegnuli.

2. Postavite glavu ručice na jedinicu tijela.

3. Postavite ručicu na jedinicu tijela.

4. Postavite graničnik vanjskog kućišta na zalemljenu glavu.

5. S vanjskim kućištem postavljenim uz upravljač, prekrijte vanjsko kućište s vodilicom vanjskog kućišta, a zatim pomoću trake ili sličnog materijala privremeno ga pričvrstite na upravljač.

6. Omotajte upravljač trakom za upravljač.
