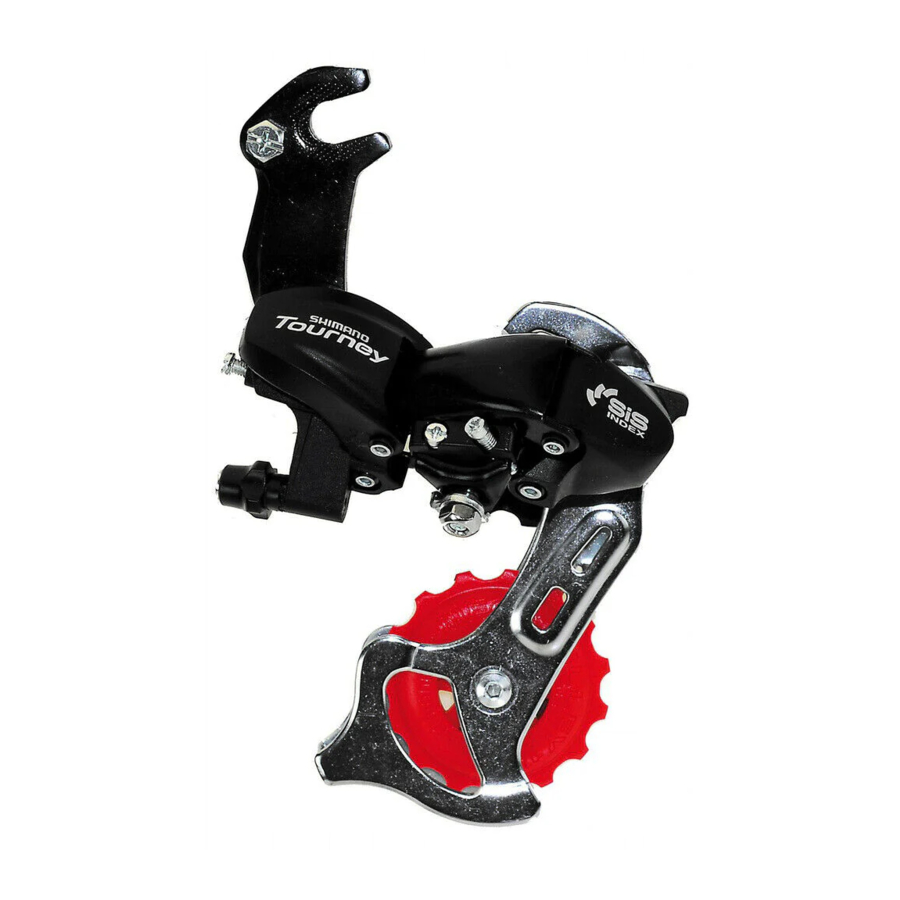

Shimano RD-TX70, RD-TX50, RD-TX30 - Priručnik za stražnji mjenjač

Instalacija stražnjeg mjenjača

Duljina lanca

Dodajte 2 karike (s lancem na najvećem lančaniku i najvećem prednjem lančaniku)

Osiguranje sajle i podešavanje hoda

Postavite vanjsko kućište tako da ne dodiruje košaru i blatobran, inače to može uzrokovati problem s performansama mjenjača.

Postavite vanjsko kućište (RD-TX70/RD-TX50) tako da njegova duljina bude sljedeća.

• Ako usmjeravate kućište prema gore:
  (Lanac bi trebao biti na najvećem prednjem lančaniku i na najvećem lančaniku.)
  Dodajte 10 mm na duljinu vanjskog kućišta od kraja koji je umetnut u držač vanjskog kućišta do kraja koji je umetnut u kariku.

• Ako usmjeravate kućište prema dolje:
  (Lanac bi trebao biti na najvećem prednjem lančaniku i na najvećem lančaniku.)
  Postavite duljinu vanjskog kućišta tako da opisuje glatki luk i tako da se karika zaustavi u položaju gdje postoji mali razmak između karike i graničnika karike.


Spojite unutarnju sajlu na mjenjač kao što je prikazano na slici.

Ova servisna uputa objašnjava kako koristiti i održavati Shimano dijelove bicikla koji su korišteni na vašem novom biciklu.
Za sva pitanja u vezi s vašim biciklom ili drugim pitanjima koja nisu povezana s Shimano dijelovima, obratite se mjestu kupnje ili proizvođaču bicikla.

Gornje podešavanje

Okrenite vijak za gornje podešavanje kako biste podesili da vodilica remenice bude ispod vanjske linije najmanjeg lančanika gledano odostraga.

Spajanje i osiguranje sajle

Spojite sajlu na stražnji mjenjač i, nakon uklanjanja početnog labavog dijela sajle, ponovno je pričvrstite na stražnji mjenjač kao što je prikazano na slici. Osigurajte sajlu povlačenjem kliještima silom od 5 - 10 kg.

Donje podešavanje

Okrenite vijak za donje podešavanje tako da se vodilica remenice pomakne u položaj neposredno ispod najvećeg lančanika.

Kako koristiti vijak za podešavanje B-napetosti

Postavite lanac na najmanji prednji lančanik i najveći lančanik, i okrećite ručicu pogona unatrag. Zatim okrenite za podešavanje vodilice remenice što je moguće bliže lančaniku, ali ne toliko blizu da ga dodiruje. Zatim postavite lanac na najmanji lančanik i ponovite gore navedeno kako biste bili sigurni da remenica ne dodiruje lančanik.

SIS podešavanje

Nekoliko puta aktivirajte ručicu mjenjača kako biste pomaknuli lanac na 2. lančanik. Zatim, dok pritišćete ručicu taman toliko da uklonite slobodni hod u ručici, okrećite ručicu pogona.

Za najbolje SIS performanse, povremeno podmazujte sve dijelove za prijenos snage.
