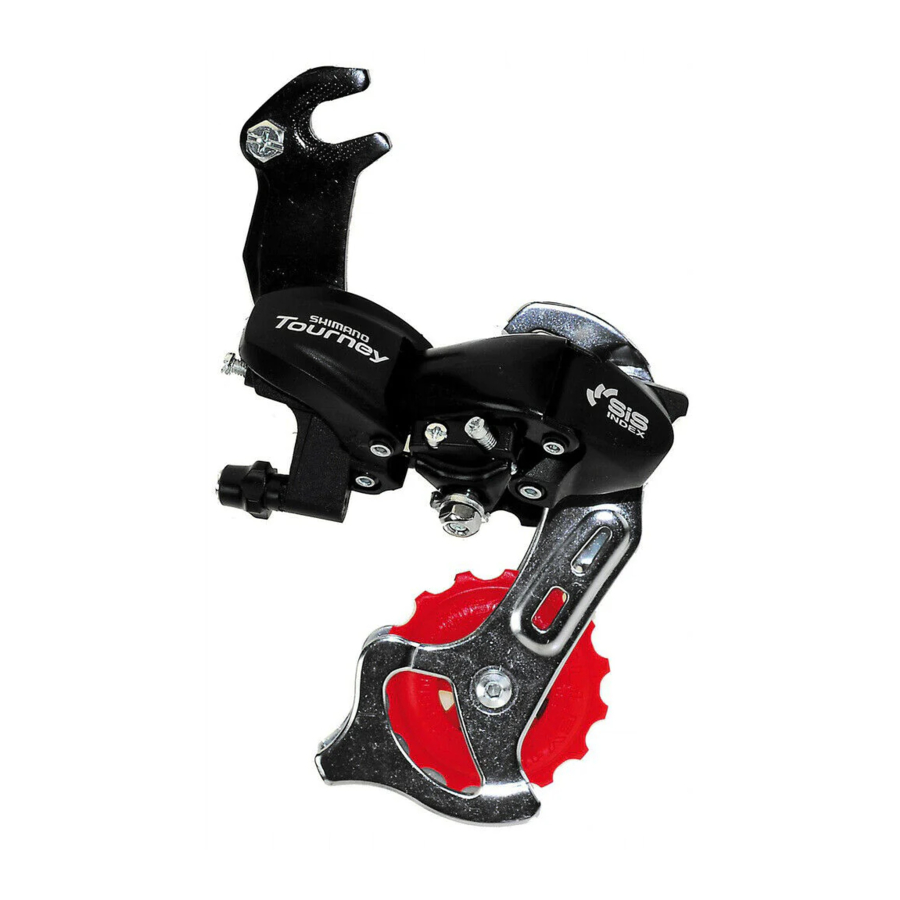

Shimano RD-TX70, RD-TX50, RD-TX30 - Tagumise käiguvahetaja juhend

Sisu

1 Tagumise käiguvahetaja paigaldamine
2 Keti pikkus
3 Kaabli kinnitamine ja käigu reguleerimine
4 SIS-i reguleerimine
5 Laadi alla juhend
6 Teistes keeltes

Tagumise käiguvahetaja paigaldamine

Keti pikkus

Lisage 2 lüli (kett peab olema nii suurimal hammasrattal kui ka suurimal ketirattal)

Kaabli kinnitamine ja käigu reguleerimine

Asetage välimine kest nii, et see ei puutuks korvi ja porilauaga, vastasel juhul võib see põhjustada probleeme käiguvahetaja töös.

Seadke välimine kest (RD-TX70/RD-TX50) nii, et selle pikkus oleks järgmine.

Kui kest on suunatud ülespoole:
(Kett peab olema suurimal ketirattal ja suurimal hammasrattal.)
Lisage 10 mm välimise kesta pikkusele otsast, mis on sisestatud välimise kesta hoidikusse, kuni otsani, mis on sisestatud lülisse.
Kui kest on suunatud allapoole:
(Kett peab olema suurimal ketirattal ja suurimal hammasrattal.)
Seadke välimise kesta pikkus nii, et see kirjeldaks sujuvat kaare ja et lüli peatuks asendis, kus lüli ja lülipiiraja vahel on väike vahe.

Ühendage sisemine kaabel käiguvahetajaga, nagu on näidatud joonisel.

See teenindusjuhend selgitab, kuidas kasutada ja hooldada Shimano jalgrattaosi, mida on kasutatud teie uuel jalgrattal.
Kui teil on küsimusi oma jalgratta või muude asjade kohta, mis ei ole seotud Shimano osadega, võtke ühendust ostukoha või jalgratta tootjaga.

Ülemine reguleerimine

Pöörake ülemist reguleerimiskruvi, et reguleerida nii, et juhtrullik oleks tagantvaates väikseima hammasratta välimise joone all.

Kaabli ühendamine ja kinnitamine

Ühendage kaabel tagumise käiguvahetajaga ja pärast kaablis esialgse lõtku eemaldamist kinnitage see uuesti tagumise käiguvahetaja külge, nagu on näidatud joonisel. Kinnitage kaabel, tõmmates seda tangidega jõuga 5–10 kg.

Alumine reguleerimine

Pöörake alumist reguleerimiskruvi nii, et juhtrullik liiguks otse suurima hammasratta alla.

Kuidas kasutada B-pinge reguleerimiskruvi

Paigaldage kett väikseimale ketirattale ja suurimale hammasrattale ning pöörake vänta tagurpidi. Seejärel keerake, et reguleerida juhtrullik võimalikult lähedale hammasrattale, kuid mitte nii lähedale, et see puudutaks. Järgmisena seadke kett väikseimale hammasrattale ja korrake ülaltoodut, et veenduda, et rullik ei puuduta hammasratast.
