Shimano CJ-NX10, SG-7R46, SG-7R45 - Inter-7 rummu ja kasseti ühenduse juhend

Üldine ohutusteave

Enne kasutamist lugege kindlasti neid hooldusjuhiseid koos Inter-M piduri ja Inter-7 käiguvahetushoova hooldusjuhistega.

Tõsiste vigastuste vältimiseks:

• Pidurihoova raami külge kinnitamisel kasutage kindlasti ketikaitse suurusele vastavat pidurihoova klambrit ja pingutage need kindlalt klambrikruvi ja -mutriga ettenähtud pingutusmomendini.
  Kasutage klambri mutri jaoks nailonist sisestusega lukustusmutrit (ise lukustuv mutter). Soovitatav on kasutada standardseid Shimano osi klambrikruvi, -mutri ja pidurihoova klambri jaoks. Lisaks kasutage ketikaitse suurusele vastavat pidurihoova klambrit.
  Kui klambri mutter tuleb pidurihoova küljest lahti või kui klambrikruvi või pidurihoova klamber saab kahjustada, võib pidurihoob ketikaitse peal pöörduda ja põhjustada juhtraua järsku tõmblemist või jalgratta ratas võib lukustuda ja jalgratas võib ümber kukkuda, põhjustades tõsiseid vigastusi.
• Rummu raami külge paigaldamisel paigaldage kindlasti õiged pöörlemisvastased seibid vasakule ja paremale küljele ning pingutage rummu mutrid kindlalt ettenähtud pingutusmomentideni. Kui pöörlemisvastased seibid on paigaldatud ainult ühele küljele või kui rummu mutrid ei ole piisavalt pingutatud, võib pöörlemisvastane seib välja kukkuda, mis võib põhjustada rummu telje pöörlemist ja kasseti ühenduse pöörlemist. See võib seejärel põhjustada käiguvahetuskaabli juhuslikku tõmbamist juhtraua poolt ja selle tagajärjel võib juhtuda äärmiselt tõsine õnnetus.
• Enne osade paigaldamist hankige ja lugege hoolikalt läbi hooldusjuhised. Lahtised, kulunud või kahjustatud osad võivad põhjustada sõitjale tõsiseid vigastusi.
  Soovitame tungivalt kasutada ainult originaalseid Shimano varuosi.
• Enne jalgrattaga sõitmist kontrollige, kas rattad on kindlalt kinnitatud. Kui rattad on mingil viisil lahti, võivad need jalgratta küljest lahti tulla ja põhjustada tõsiseid vigastusi.
• Lugege need tehnilise hoolduse juhised hoolikalt läbi ja hoidke neid hilisemaks kasutamiseks kindlas kohas.

MÄRKUS:

• Saate käike vahetada pedaalides, kuid harvadel juhtudel võivad rummu sees olevad sälgud ja põrkmehhanism pärast seda tekitada müra, mis on osa tavapärasest käiguvahetusest.
• CJ-NX10 kasseti ühendust tuleks kasutada ainult hammasratastega vahemikus 16T kuni 23T.
• Kui ratas muutub jäigaks ja seda on raske pöörata, peaksite seda määrima määrdega.
• Ärge kandke rummu sisse määrdeainet, vastasel juhul tuleb rasv välja.
• Peaksite hammasrattad perioodiliselt pesema neutraalse pesuvahendiga ja seejärel uuesti määrima. Lisaks võib keti puhastamine neutraalse pesuvahendiga ja selle määrimine olla tõhus viis hammasrataste ja keti kasuliku eluea pikendamiseks.
• Kui kett tuleb kasutamise ajal pidevalt hammasrataste küljest lahti, vahetage hammasrattad ja kett välja.
• Osadele ei anta garantiid loomuliku kulumise või tavapärasest kasutamisest tuleneva riknemise vastu.
• Maksimaalse jõudluse saavutamiseks soovitame tungivalt kasutada Shimano määrdeaineid ja hooldustooteid.
• Kui teil on küsimusi käsitsemise või reguleerimise meetodite kohta, võtke ühendust ostukohaga.

Hammasratta paigaldamine rummu külge

Asetage parempoolne tolmukaitse C rummu korpuse paremal küljel olevale ajamile. Järgmisena paigaldage hammasratas ja kinnitage see lukustusrõngaga.

Kasseti ühenduse paigaldamine rummu külge

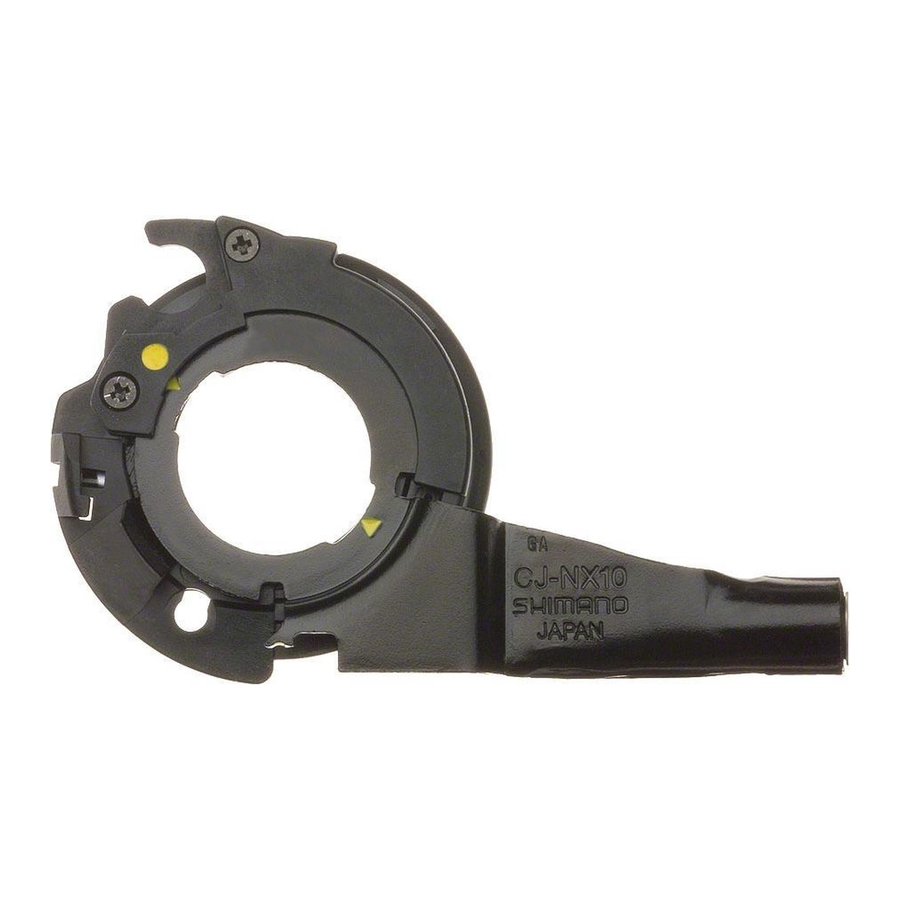

1. Paigaldage ajami kork ajamile rummu korpuse paremal küljel. Järgmisena keerake kasseti ühenduse rihmaratast noole suunas, nii et kollane märk oleks joondatud kollase märgiga ja seejärel joondage kollased märgid kasseti ühendusel kollaste märkidega rummu korpuse paremal küljel.

2. Kinnitage kasseti ühendus rummu külge kasseti ühenduse kinnitusrõngaga. Kasseti ühenduse kinnitusrõnga paigaldamisel joondage kollane märk kollase märgiga kasseti ühenduse rihmarattal ja seejärel keerake kasseti ühenduse kinnitusrõngast 45 päripäeva.


Rummu paigaldamine raami külge

1. Asetage kett hammasrattale ja seejärel asetage rummu telg kahvli otstesse.



Asetage pöörlemisvastased seibid rummu telje paremale ja vasakule küljele. Sel ajal keerake kasseti ühendust nii, et pöörlemisvastaste seibide väljaulatuvad osad sobiksid kahvli otste soontesse. Kui see on tehtud, saab kasseti ühenduse paigaldada nii, et see oleks peaaegu paralleelne ketikaitsega.

Saadaval on erinevat tüüpi vasak- ja parempoolsed pöörlemisvastased seibid kasutamiseks standardsete ja tagurpidi kahvli otstega. Kasutage sobivaid pöörlemisvastaseid seibe:

Kahvli ots	Pöörlemisvastane seib
	Märk/Värv		Suurus
	Parem	Vasak
Standardne	7R/Must	7L/Hall	200 380
Tagurpidi	6R/Hõbedane	6L/Valge	= 0
Tagurpidi (täisketikaitse)	5R/Kollane	5L/Pruun	= 0

• Väljaulatuvad osad peaksid olema kahvli otsa poolel.
• Paigaldage pöörlemisvastased seibid nii, et väljaulatuvad osad oleksid kindlalt rummu telje mõlemal küljel olevates kahvli otsa soontes

3. Paigaldage Inter-M piduri pidurihoob ketikaitse külge pidurihoova klambriga, pingutage esialgu klambrikruvi ja -mutrit ning seejärel pingutage piduriüksuse kinnitusmutrit.
   Märkus: Kui pidurihoob on vales asendis, nagu on näidatud joonisel, nii et seda ei saa esialgu ketikaitse külge paigaldada, keerake piduriüksuse kinnitusmutter lahti ja keerake pidurihooba. Seejärel, pärast pidurihoova esialgset kinnitamist ketikaitse külge, pingutage piduriüksuse kinnitusmutrit.


4. Võtke keti lõtk välja ja kinnitage ratas raami külge korkmutritega.

   Märkus: Kui paigaldate rummu teljele osa, näiteks poritiiva toe, paigaldage see alloleval joonisel näidatud järjekorras.


5. Kinnitage Inter-M piduri pidurihoob kindlalt ketikaitse külge pidurihoova klambriga.

Kui pidurihoovale rakendatakse liigset jõudu, muutub ratast raske pöörata. Veenduge, et te ei rakenda paigaldamisel liigset jõudu.

Märkus:

• Pidurihoova klambri paigaldamisel pingutage klambrikruvi kindlalt, hoides samal ajal klambri mutrit 10 mm mutrivõtmega.

• Pärast pidurihoova klambri paigaldamist kontrollige, kas klambrikruvi ulatub klambri mutri pinnast umbes 2–3 mm välja.


Need hooldusjuhised selgitavad, kuidas kasutada ja hooldada Shimano jalgrattaosi, mida on teie uuel jalgrattal kasutatud. Kui teil on küsimusi oma jalgratta või muude asjade kohta, mis ei ole seotud Shimano osadega, võtke ühendust ostukoha või jalgratta tootjaga.

Need hooldusjuhised on trükitud taaskasutatud paberile.

Pange tähele: Spetsifikatsioone võidakse täiustamise eesmärgil ette teatamata muuta.
