Shimano CJ-NX10, SG-7R46, SG-7R45 - Manuál k náboji Inter-7 a kazetovému spoji

Obsah

1 Všeobecné bezpečnostní informace
2 Instalace pastorku na náboj
3 Instalace kazetového spoje na náboj
4 Instalace náboje do rámu
5 Stáhnout návod
6 V jiných jazycích

Všeobecné bezpečnostní informace

Před použitím si nezapomeňte přečíst tyto servisní pokyny ve spojení se servisními pokyny pro brzdu Inter-M a řadicí páku Inter-7.

Abyste předešli vážným zraněním:

Při upevňování brzdového ramene k rámu se ujistěte, že používáte sponu brzdového ramene, která odpovídá velikosti řetězové vzpěry, a bezpečně je utáhněte šroubem spony a maticí spony na stanovený utahovací moment.
Pro matici spony použijte pojistnou matici s nylonovou vložkou (samojistná matice). Doporučuje se používat standardní díly Shimano pro šroub spony, matici spony a sponu brzdového ramene. Kromě toho používejte sponu brzdového ramene, která odpovídá velikosti řetězové vzpěry.
Pokud se matice spony uvolní z brzdového ramene nebo pokud se šroub spony nebo spona brzdového ramene poškodí, brzdové rameno se může otáčet na řetězové vzpěře a způsobit náhlé trhnutí řídítky, nebo se může zablokovat kolo jízdního kola a jízdní kolo se může převrátit, což způsobí vážné zranění.
Při instalaci náboje do rámu se ujistěte, že jste na levou a pravou stranu nainstalovali správné podložky proti otáčení a bezpečně utáhněte matice náboje na stanovené momenty. Pokud jsou podložky proti otáčení instalovány pouze na jedné straně nebo pokud matice náboje nejsou dostatečně utaženy, může podložka proti otáčení vypadnout, což by mohlo způsobit otáčení osy náboje a otáčení kazetového spoje. To pak může způsobit nechtěné zatažení za řadicí lanko a mohlo by dojít k velmi vážné nehodě.
Před instalací dílů si pečlivě přečtěte servisní pokyny. Uvolněné, opotřebované nebo poškozené díly mohou způsobit vážné zranění jezdce.
Důrazně doporučujeme používat pouze originální náhradní díly Shimano.
Před jízdou na kole zkontrolujte, zda jsou kola bezpečně upevněna. Pokud jsou kola jakýmkoli způsobem uvolněná, mohou se z kola uvolnit a může dojít k vážnému zranění.
Pečlivě si přečtěte tyto Technické servisní pokyny a uschovejte je na bezpečném místě pro pozdější použití.

warning POZNÁMKA:

Během šlapání můžete řadit, ale ve vzácných případech mohou západky a rohatka uvnitř náboje poté vydávat hluk jako součást normálního řazení.
Kazetový spoj CJ-NX10 by se měl používat pouze s pastorky od 16T do 23T.
Pokud se kolo ztuhne a obtížně se otáčí, měli byste jej namazat vazelínou.
Neaplikujte žádné mazivo do vnitřku náboje, jinak vazelína vyteče.
Pastorky byste měli pravidelně umývat v neutrálním čisticím prostředku a poté je znovu namazat. Kromě toho může být čištění řetězu neutrálním čisticím prostředkem a jeho mazání účinným způsobem prodloužení životnosti pastorků a řetězu.
Pokud řetěz během používání neustále padá z pastorků, vyměňte pastorky a řetěz.
Na díly se nevztahuje záruka na přirozené opotřebení nebo zhoršení v důsledku běžného používání.
Pro maximální výkon doporučujeme maziva a údržbové produkty Shimano.
V případě jakýchkoli dotazů týkajících se metod manipulace nebo seřízení se obraťte na místo zakoupení.

Instalace pastorku na náboj

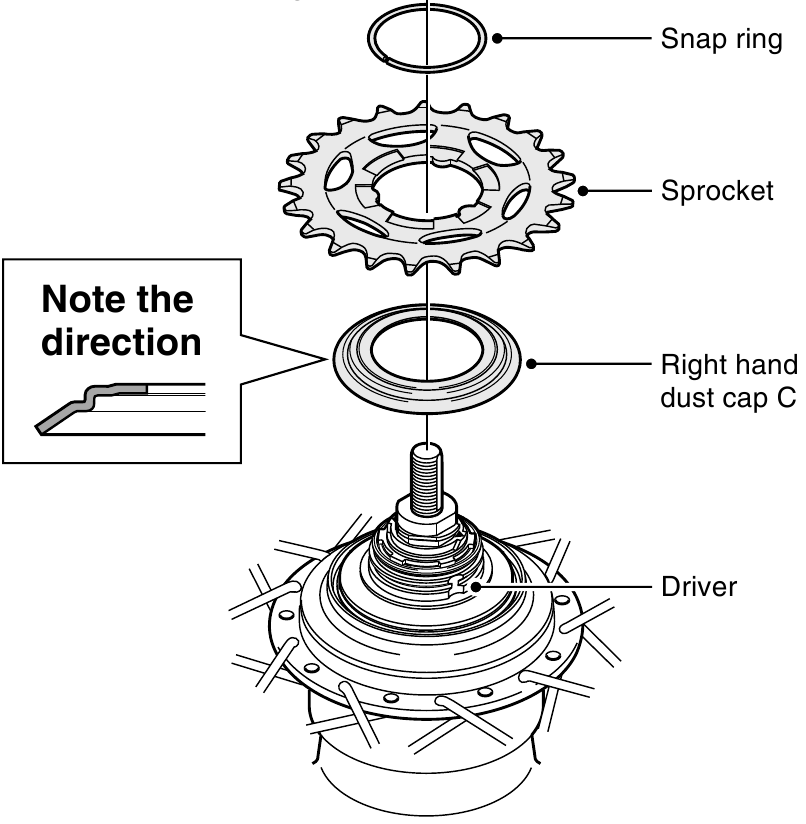

Umístěte pravý prachový kryt C na ovladač na pravé straně těla náboje. Dále nainstalujte pastorek a zajistěte jej na místě pomocí pojistného kroužku.

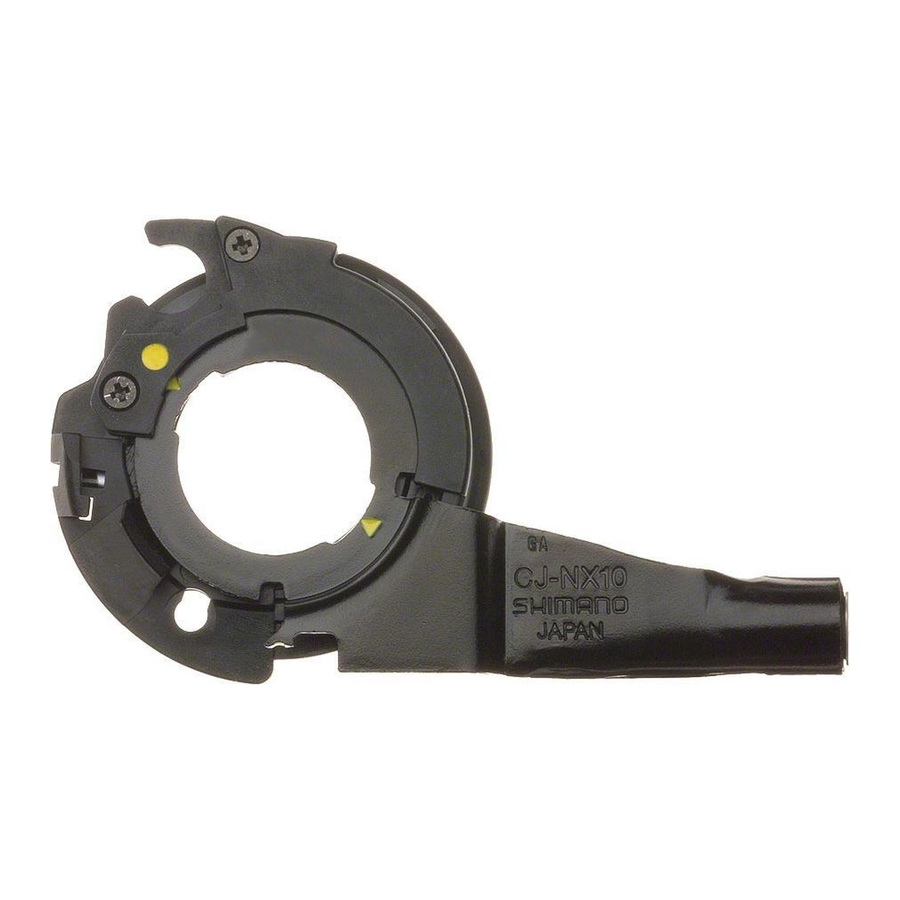

Instalace kazetového spoje na náboj

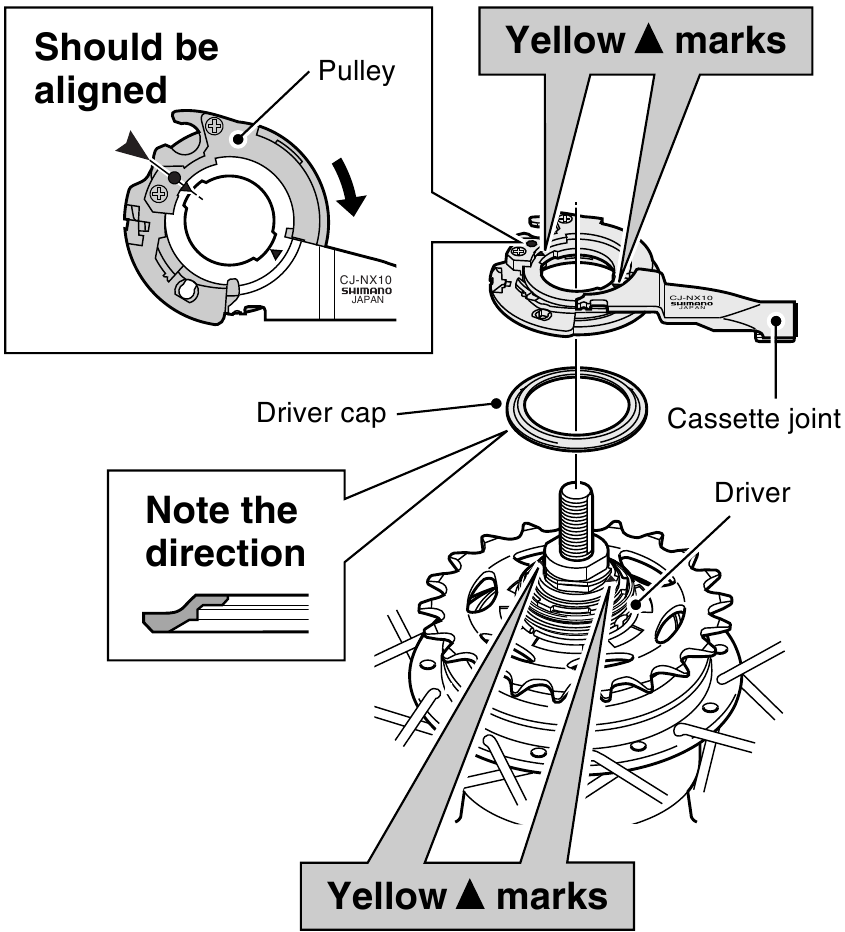

Nainstalujte krytku ovladače na ovladač na pravé straně těla náboje. Dále otočte řemenicí kazetového spoje ve směru šipky tak, aby se žlutá značka zarovnala se žlutou značkou, a poté zarovnejte žluté značky na kazetovém spoji se žlutými značkami na pravé straně těla náboje.

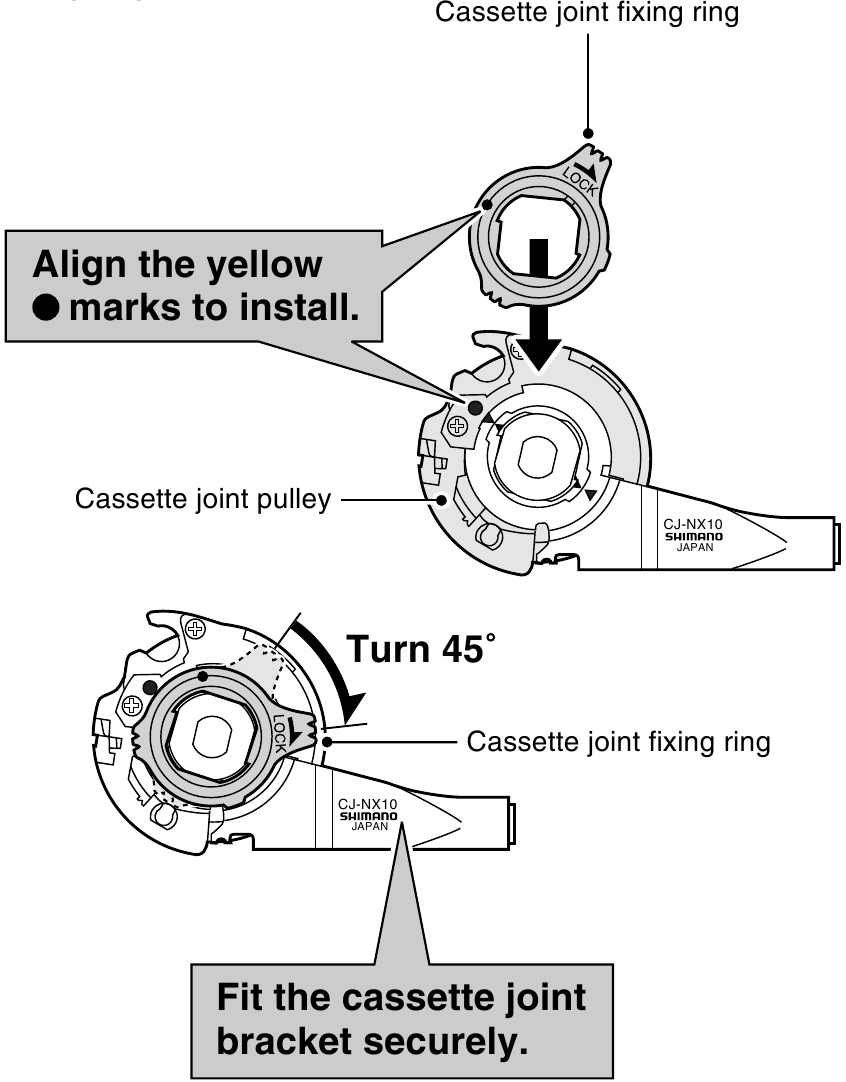

Zajistěte kazetový spoj k náboji pomocí upevňovacího kroužku kazetového spoje. Při instalaci upevňovacího kroužku kazetového spoje zarovnejte žlutou značku se žlutou značkou na řemenici kazetového spoje a poté otočte upevňovacím kroužkem kazetového spoje o 45 ve směru hodinových ručiček.

Instalace náboje do rámu

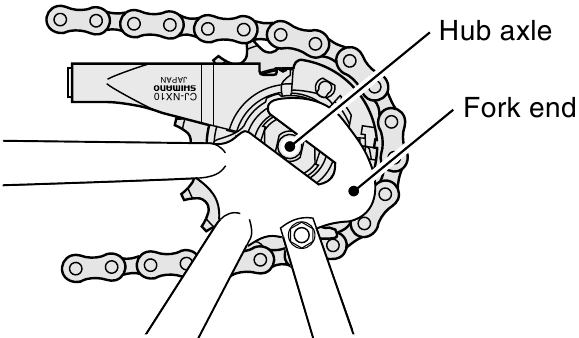

Nasaďte řetěz na pastorek a poté vložte osu náboje do konců vidlice.

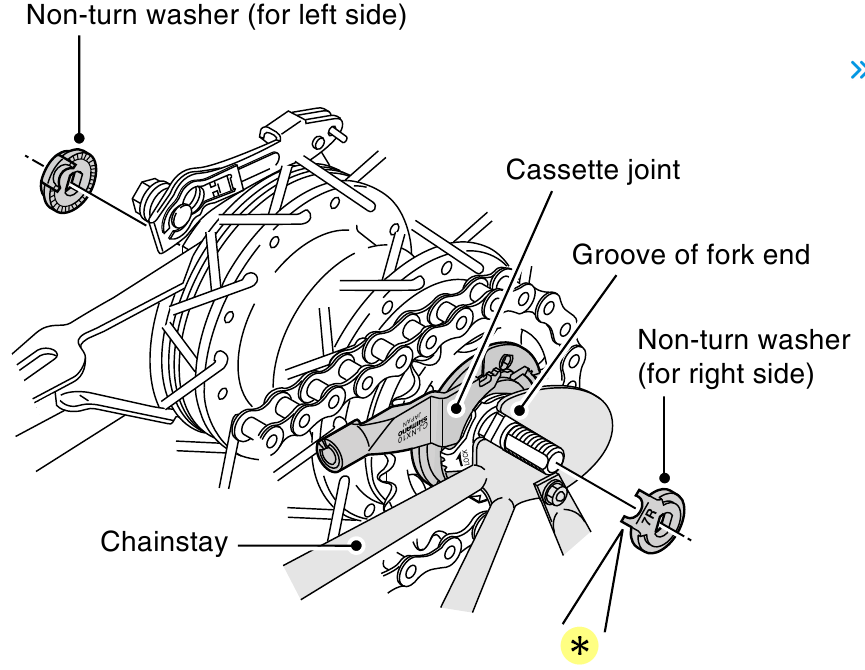

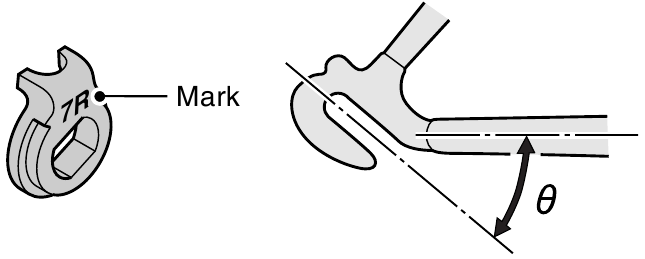

Umístěte podložky proti otáčení na pravou a levou stranu osy náboje. V tomto okamžiku otočte kazetovým spojem tak, aby zapadaly vyčnívající části podložek proti otáčení do drážek konců vidlice. Pokud se tak stane, kazetový spoj lze nainstalovat tak, aby byl téměř rovnoběžný s řetězovou vzpěrou.

K dispozici jsou různé typy levých a pravých podložek proti otáčení pro použití se standardními a obrácenými konci vidlice. Použijte ty podložky proti otáčení, které jsou vhodné:

Konec vidlice	Podložka proti otáčení
	Značka/Barva		Velikost
	Vpravo	Vlevo	Velikost
Standardní	7R/Černá	7L/Šedá	20⁰ 38⁰
Obrácený	6R/Stříbrná	6L/Bílá	= 0
Obrácený (plný kryt řetězu)	5R/Žlutá	5L/Hnědá	= 0

Vyčnívající části by měly být na straně konce vidlice.
Nainstalujte podložky proti otáčení tak, aby vyčnívající části byly bezpečně v drážkách konce vidlice na obou stranách osy náboje

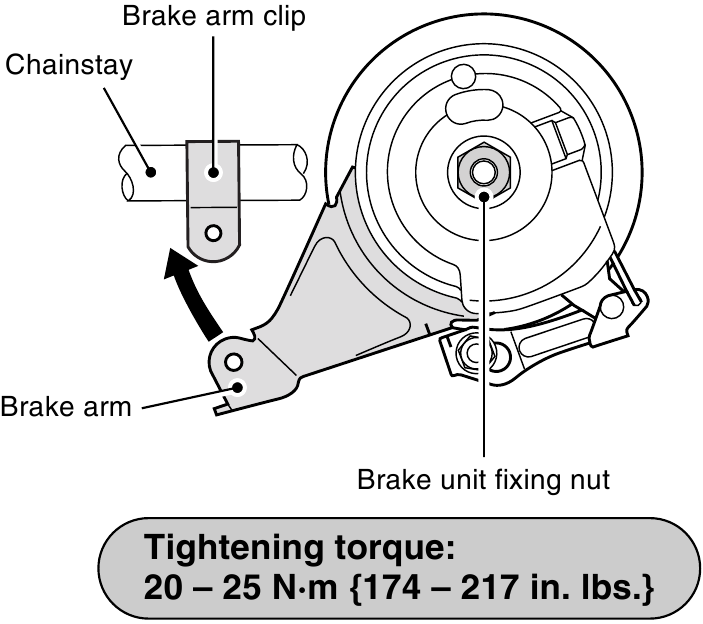

Nainstalujte brzdové rameno brzdy Inter-M na řetězovou vzpěru pomocí spony brzdového ramene, předběžně utáhněte šroub spony a matici spony a poté utáhněte upevňovací matici brzdové jednotky.
Poznámka: Pokud je brzdové rameno v nesprávné poloze, jak je znázorněno na obrázku, takže jej nelze předběžně nainstalovat na řetězovou vzpěru, povolte upevňovací matici brzdové jednotky a otočte brzdovým ramenem. Poté, co brzdové rameno předběžně zajistíte k řetězové vzpěře, utáhněte upevňovací matici brzdové jednotky.

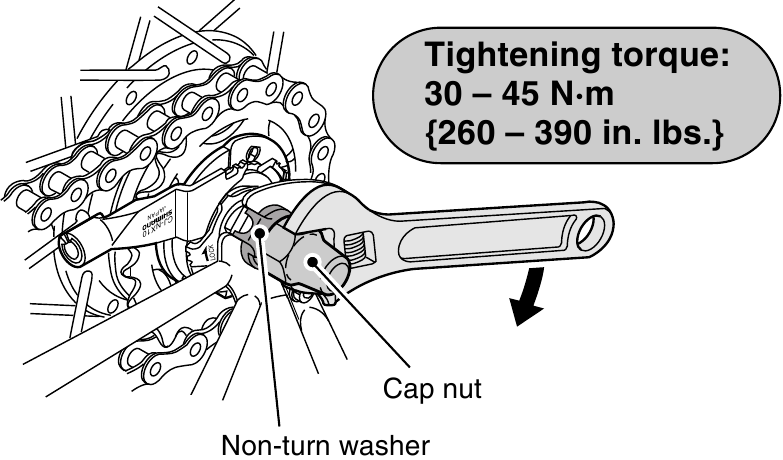

Odstraňte vůli v řetězu a zajistěte kolo k rámu pomocí krycích matic.

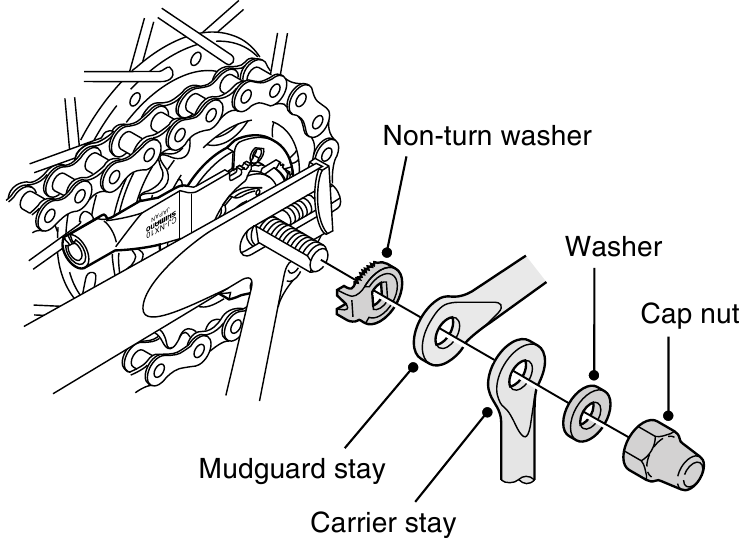

Poznámka: Při instalaci dílu, jako je například vzpěra blatníku, na osu náboje, instalujte v pořadí znázorněném na obrázku níže.

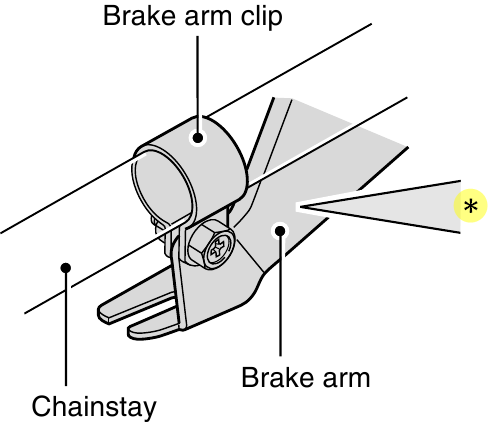

Pevně upevněte brzdové rameno brzdy Inter-M k řetězové vzpěře pomocí spony brzdového ramene.

Pokud je na brzdové rameno vyvíjena nadměrná síla, kolo se bude obtížně otáčet. Ujistěte se, že při instalaci nevyvíjíte nadměrnou sílu.

warning Poznámka:

Při instalaci spony brzdového ramene bezpečně utáhněte šroub spony a současně držte matici spony 10mm klíčem.

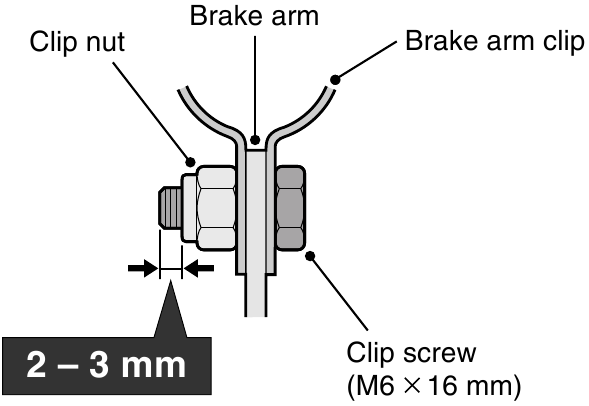

Po instalaci spony brzdového ramene zkontrolujte, zda šroub spony vyčnívá asi 2 – 3 mm z povrchu matice spony.

Tyto servisní pokyny vysvětlují, jak používat a udržovat díly jízdních kol Shimano, které byly použity na vašem novém jízdním kole. V případě jakýchkoli dotazů týkajících se vašeho jízdního kola nebo jiných záležitostí, které nesouvisejí s díly Shimano‚ se obraťte na místo zakoupení nebo na výrobce jízdního kola.

Tyto servisní pokyny jsou vytištěny na recyklovaném papíře.

warning Upozornění: Specifikace se mohou změnit v zájmu vylepšení bez předchozího upozornění.
